申請日2013.10.28

　　公開(公告)日2014.12.10

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種聚酯樹脂生產廢水生化處理裝置及其處理方法，它包括隔油池、配水池、內循環擔體強化厭氧罐、生物接觸氧化池、兼氧池、內循環厭氧流化床反應器、MBR反應池、清水池、自動控制裝置和計算機。通過不同處理單元對聚酯樹脂生產廢水中有毒有機物進行選擇性降解，大幅提高難降解有機物的可生化處理性，并調控不同的功能微生物協同降解高濃度有毒有害有機物，同時輔以各處理單元水質水量及污泥調配，為不同功能微生物提供最適宜的生長條件，實現廢水各種污染物的達標處理。本發明自動化程度高，管理方便，能適應較大的水質波動，處理效果穩定可靠，可對難降解化工廢水進行治理。

　　權利要求書

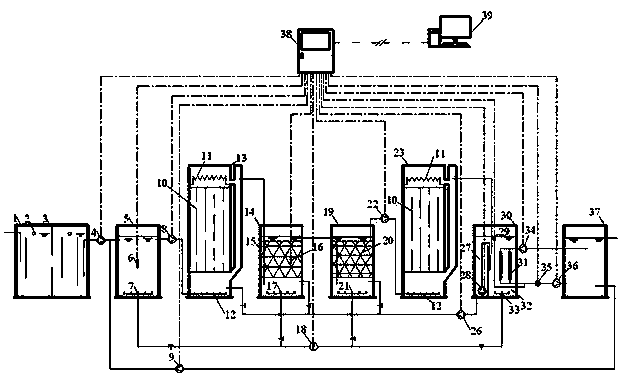

　　1.一種聚酯樹脂生產廢水的生化處理裝置，其特征在于它包括隔油池(1)、配水池(5)、內循環擔體強化厭氧罐(13)、生物接觸氧化池(14)、兼氧池(19)、內循環厭氧流化床反應器(23)、MBR反應池(30)、清水池(37)、自動控制裝置(38)和計算機(39);隔油池(1)內設隔油板(3)，在隔油板之間貼近液面處設置集油管(2)，隔油池的出水口經一級計量提升泵(4)與配水池(5)的進水管相連接;配水池(5)內置pH探頭(6)，底部安裝有微孔曝氣器Ⅰ(7)，配水池的出水管經二級提升泵(8)與內循環擔體強化厭氧罐(13)下部的進水口相連接;內循環擔體強化厭氧罐(13)主體為圓柱體，在罐體的出水口一側設有污泥內循環管，該污泥內循環管具有豎直管段和傾斜管段二段，豎直管段的上部設有進水口和出水口，豎直管段的進水口與罐體上部的出水口連通，豎直管段的出水口與置入生物接觸氧化池(14)底部的管道相連，傾斜管段與罐體下部連通，在罐體底部設有布水裝置(12)，罐體內置橫截面呈米字型的立體無紡布填料(10)，填料的下邊界與污泥內循環管的傾斜管段末端齊平;生物接觸氧化池(14)內設纖維彈性填料Ⅰ(15)，中部設有污泥濃度儀(16)，底部安裝微孔曝氣器Ⅱ(17);兼氧池(19)內設纖維彈性填料Ⅱ(20)，底部安裝微孔曝氣器Ⅲ(21)，與生物接觸氧化池(14)上部出水口相連的管道置入兼氧池(19)的底部，兼氧池(19)上部的出水管經三級提升泵(22)與內循環厭氧流化床反應器(23)下部的進水口相連;內循環厭氧流化床反應器(23)整體結構與內循環擔體強化厭氧罐(13)整體結構完全相同;MBR反應池(30)由隔板分隔為緩沖循環區(27)和膜反應區(32)兩個部分，內循環厭氧流化床反應器(23)的污泥內循環管豎直管段的出水口與置入MBR反應池(30)膜反應區(32)底部的管道相連，在緩沖循環區(27)設有循環泵(28)，緩沖循環區底部的泥水混合物回流管道經污泥回流泵(26)與內循環擔體強化厭氧罐(13)下部的回流污泥進口、生物接觸氧化池(14) 下部的回流污泥進口以及兼氧池(19) 下部的回流污泥進口相連，MBR反應池的膜反應區(32)安裝浸沒式平板膜組件(31)，平板膜組件底部安裝微孔曝氣器Ⅳ(33)，平板膜組件的出水管分二路，一路連接反沖洗泵(34)的出水管，另一路連接跨膜壓差表(35)及抽吸泵(36)的進水管，抽吸泵的出水管與清水池(37)相連接，抽吸泵的控制閥與設在膜反應區(32)的浮球液位控制裝置(29)相連;反沖洗泵(34)的進水管與清水池(37)連通，清水池(37)出水口一路經回流計量泵(9)與配水池(5)進水管相連接，另一路連接達標排放管道;微孔曝氣器Ⅰ的曝氣風管、微孔曝氣器Ⅱ的曝氣風管、微孔曝氣器Ⅲ的曝氣風管以及微孔曝氣器Ⅳ的曝氣風管均和風機(18)相連接，一級計量提升泵(4)、pH探頭(6)、二級提升泵(8)、回流計量泵(9)、污泥濃度儀(16)、風機(18)、三級提升泵(22)、污泥回流泵(26)、循環泵(28)、浮球液位控制裝置(29)、反沖洗泵(34)、跨膜壓差表(35)、抽吸泵(36)以及計算機(39)均與自動控制裝置(38)連接。

　　2.根據權利要求1所述的聚酯樹脂生產廢水的生化處理裝置，其特征在于所述的米字型立體無紡布填料(10)由厚度為5~10mm的單片填料構成，米字型立體無紡布填料的外圈直徑為100mm，高度為400mm。

　　3.根據權利要求1所述的聚酯樹脂生產廢水的生化處理裝置，其特征在于內循環擔體強化厭氧罐(13)中的米字型立體無紡布填料占罐體總體積的50%~70%。

　　4.根據權利要求1所述的聚酯樹脂生產廢水的生化處理裝置，其特征在于內循環厭氧流化床反應器(23)中的米字型立體無紡布填料占罐體總體積的50%~70%。

　　5.根據權利要求1所述的聚酯樹脂生產廢水的生化處理裝置，其特征在于所述的內循環擔體強化厭氧罐(13)和內循環厭氧流化床反應器(23)上的污泥內循環管傾斜管段與水平方向的傾斜夾角均為60°。

　　6.根據權利要求1所述的聚酯樹脂生產廢水的生化處理裝置，其特征在于在所述的內循環擔體強化厭氧罐(13)和內循環厭氧流化床反應器(23)罐體上端均設置鋸齒形出水溢流堰(11)，堰體高100mm。

　　7.利用權利要求1所述的裝置處理聚酯樹脂生產廢水的方法，其特征在于包括以下步驟：

　　1)經隔油池(1)油水分離處理后的聚酯樹脂生產廢水由一級計量提升泵(4)提升，與回流計量泵(9)的回流水在配水池(5)中實現混勻、均質化，自動控制裝置(38)根據一級計量提升泵(4)的流量反饋調節回流計量泵(9)流量，控制回流比為100%~150%，同時，通過在配水池(5)中投加尿素和磷酸氫二鉀控制配水池內水的C:N:P=120:5:1;根據pH探頭在線監測反饋得到的信號，用NaOH溶液調節配水池中水的pH至6~9;開啟微孔曝氣器Ⅰ，曝氣時間為5~10分鐘;

　　2)調節后的配水池水通過二級提升泵(8)進入內循環擔體強化厭氧罐(13)，和罐體內污泥以及來自MBR反應池緩沖循環區(27)回流的泥水混合物充分混勻，維持罐體內DO在0.2mg/L，污泥量為10000mg/L，水力停留時間48h;

　　3)內循環擔體強化厭氧罐(13)出水通過自流依次進入生物接觸氧化池(14)和兼氧池(19)，生物接觸氧化池中微孔曝氣器Ⅱ連續曝氣，維持DO在3mg/L;兼氧池中微孔曝氣器Ⅲ間歇曝氣，曝氣時間間隔為2h，每次曝氣30秒;根據生物接觸氧化池內污泥濃度儀(16)的反饋信號，通過控制污泥回流泵(26)的污泥回流量維持生物接觸氧化池(14)的MLSS為6000mg/L，生物接觸氧化池和兼氧池的水力停留時間分別為24h、12h;

　　4) 兼氧池(19)出水經三級提升泵(22)進入內循環厭氧流化床反應器(23)，和罐體內的污泥充分混合，維持DO在0.2mg/L，污泥量為10000mg/L，水力停留時間48h;

　　5)內循環厭氧流化床反應器(23)出水通過自流進入MBR反應池膜反應區(32)，控制微孔曝氣器Ⅳ的曝氣量維持膜反應區DO為3~4mg/L，MBR反應池水力停留時間為24小時;MBR反應池的膜反應區混合液溢流進入緩沖循環區(27)，緩沖循環區混合液分為2路，一路通過污泥回流泵(26)回流至內循環擔體強化厭氧罐(13)、生物接觸氧化池(14)和兼氧池(19)，另一路通過循環泵(28)回流至MBR反應池的膜反應區(32);MBR反應池膜反應區的混合液經浸沒式平板膜組件(31)固液分離后，清水經抽吸泵(36)進入清水池(37)后達標排放;平板膜組件的壓差通過跨膜壓差表(35)顯示，當跨膜壓差超過設定值時，自動控制裝置(38)根據跨膜壓差表反饋的信號控制反沖洗泵(34)清洗浸沒式平板膜組件(31);計算機(39)在線記錄裝置運行數據。

　　說明書

　　一種聚酯樹脂生產廢水的生化處理裝置及其處理方法

　　技術領域

　　本發明涉及一種聚酯樹脂生產廢水生化處理裝置及其處理方法，屬于難生物降解化工廢水治理技術領域。

　　背景技術

　　聚酯樹脂由二元醇或二元酸或多元醇和多元酸縮聚而成的高分子化合物的總稱，具有耐化學腐蝕，力學性能、電性能優良、可常溫常壓固化等特點，被廣泛應用于工業、農業、交通以及運輸?shù)阮I(lǐng)域。隨著基礎建設力度的不斷增強以及其它消費領域的大力擴展，中國不飽和聚酯樹脂產量與需求量正在逐漸上升。2001年以來我國不飽和聚酯樹脂產量保持14.99%的平均增長率，至2009年不飽和聚酯樹脂生產能力已達260萬噸/年，總消費量155.2萬噸，中國已成為世界上聚酯樹脂產銷量最大的國家。聚酯樹脂行業飛速發展的同時也帶來了一系列環境污染問題，其中主要集中在廢水方面，按通常每噸產品產生7.5噸廢水計算，每年產生的聚酯樹脂廢水量高達1950萬噸，若不采取有效的處理方法與工藝，必將造成嚴重的環境污染，影響周圍環境質量。聚酯樹脂生產廢水主要來自于高溫反應和真空縮聚反應等工段產生的廢水，這種廢水具有以下特點：(1)生產排水具有間歇和周期性，廢水水量和水質波動大，不均勻程度高;(2)廢水組分以苯酚類、鄰苯二甲酸酯類、醛類、氧雜環類和長鏈脂肪族等有毒、難降解有機物為主，同時有少量的懸浮油狀顆粒物;(3)廢水B/C一般小于0.2，可生化性較差;(4)廢水中污染因子濃度高，其CODcr值高達30000~70000mg/L，屬于高濃度有機廢水;(5)廢水pH值為3~4，屬于酸性廢水，進入生化處理系統之前需對其進行調節�？傊�，聚酯樹脂廢水是一種毒性高、有機污染物含量高、成分復雜的酸性難降解工業廢水�，F(xiàn)階段我國聚酯樹脂生產企業污水排放大都執行《污水排入城鎮下水道水質標準》(CJ343-2010)B級標準，經處理后的廢水排污納入城鎮污水管網。隨著國家對環境保護監管力度的加強，由環境保護部下達計劃，中國環境科學研究院承擔的《不飽和聚酯樹脂工業污染物排放標準》的編制工作已經啟動，這將對聚酯樹脂生產企業廢水處理提出了新的要求。

　　對于聚酯樹脂廢水，主要的處理方法有物化法、生化法和物化—生化法，而目前較多的是采用物化—生化深度處理串聯組合工藝，常見的有混凝沉淀與生物處理組合工藝、高級氧化與生物處理組合工藝、膜技術與生物處理組合工藝等。然而，這些工藝運行成本高，且大部分情況下會對環境造成二次污染，如混凝沉淀法會產生大量的物化污泥、臭氧氧化技術能耗高且臭氧利用效率極低、Fenton氧化運行成本高且出水色度大，因此這些并非聚酯樹脂廢水的最佳處理方案。而當前國內絕大多數聚酯樹脂生產企業廢水處理工藝普遍存在處理流程過長，投資和運行費用較高，能耗高，單元處理負荷較低，出水水質不穩定等問題，對此有必要開發一種適應聚酯樹脂生產廢水特點的高效、穩定且運行成本低的處理工藝，為聚酯樹脂生產企業解決廢水處理難題。

　　發明內容

　　本發明的目的是針對聚酯樹脂生產廢水所含難降解有機物濃度高、污染物毒性大、氮磷等營養元素缺乏的特點，提供一種聚酯樹脂生產廢水的生化處理裝置及其處理方法。

　　本發明聚酯樹脂生產廢水的生化處理裝置包括隔油池、配水池、內循環擔體強化厭氧罐、生物接觸氧化池、兼氧池、內循環厭氧流化床反應器、MBR反應池、清水池、自動控制裝置和計算機;隔油池內設隔油板，在隔油板之間貼近液面處設置集油管，隔油池的出水口經一級計量提升泵與配水池的進水管相連接;配水池內置pH探頭，底部安裝有微孔曝氣器Ⅰ，配水池的出水管經二級提升泵與內循環擔體強化厭氧罐下部的進水口相連接;內循環擔體強化厭氧罐主體為圓柱體，在罐體的出水口一側設有污泥內循環管，該污泥內循環管具有豎直管段和傾斜管段二段，豎直管段的上部設有進水口和出水口，豎直管段的進水口與罐體上部的出水口連通，豎直管段的出水口與置入生物接觸氧化池底部的管道相連，傾斜管段與罐體下部連通，在罐體底部設有布水裝置，罐體內置橫截面呈米字型的立體無紡布填料，填料的下邊界與污泥內循環管的傾斜管段末端齊平;生物接觸氧化池內設纖維彈性填料Ⅰ，中部設有污泥濃度儀，底部安裝微孔曝氣器Ⅱ;兼氧池內設纖維彈性填料Ⅱ，底部安裝微孔曝氣器Ⅲ，與生物接觸氧化池上部出水口相連的管道置入兼氧池的底部，兼氧池上部的出水管經三級提升泵與內循環厭氧流化床反應器下部的進水口相連;內循環厭氧流化床反應器整體結構與內循環擔體強化厭氧罐整體結構完全相同;MBR反應池由隔板分隔為緩沖循環區和膜反應區兩個部分，內循環厭氧流化床反應器的污泥內循環管豎直管段的出水口與置入MBR反應池膜反應區底部的管道相連，在緩沖循環區設有循環泵，緩沖循環區底部的泥水混合物回流管道經污泥回流泵與內循環擔體強化厭氧罐下部的回流污泥進口、生物接觸氧化池下部的回流污泥進口以及兼氧池下部的回流污泥進口相連，MBR反應池的膜反應區安裝浸沒式平板膜組件，平板膜組件底部安裝微孔曝氣器Ⅳ，平板膜組件的出水管分二路，一路連接反沖洗泵的出水管，另一路連接跨膜壓差表及抽吸泵的進水管，抽吸泵的出水管與清水池相連接，抽吸泵的控制閥與設在膜反應區的浮球液位控制裝置相連;反沖洗泵的進水管與清水池連通，清水池出水口一路經回流計量泵與配水池進水管相連接，另一路連接達標排放管道;微孔曝氣器Ⅰ的曝氣風管、微孔曝氣器Ⅱ的曝氣風管、微孔曝氣器Ⅲ的曝氣風管以及微孔曝氣器Ⅳ的曝氣風管均和風機相連接，一級計量提升泵、pH探頭、二級提升泵、回流計量泵、污泥濃度儀、風機、三級提升泵、污泥回流泵、循環泵、浮球液位控制裝置、反沖洗泵、跨膜壓差表、抽吸泵以及計算機均與自動控制裝置連接。

　　本發明采用的米字型立體無紡布填料具有耐腐蝕，穩定性強，微生物掛膜效果好等優點;

　　通常米字型立體無紡布填料由厚度為5~10mm的單片填料構成，米字型立體無紡布填料的外圈直徑100mm，高度為400mm。

　　為了維持內循環擔體強化厭氧罐和內循環厭氧流化床反應器中足夠的污泥濃度，實現廢水中有機物最大程度降解，一般使內循環擔體強化厭氧罐和內循環厭氧流化床反應器中的米字型立體無紡布填料占各自罐體總體積的50%~70%。

　　為了減少污泥流失，使出水分布均勻，通常在內循環擔體強化厭氧罐和內循環厭氧流化床反應器罐體上端均設置鋸齒形出水溢流堰，堰體高100mm。

　　上述內循環擔體強化厭氧罐和內循環厭氧流化床反應器上的污泥內循環管傾斜管段與水平方向的傾斜夾角均為60°。

　　利用本發明所述聚酯樹脂生產廢水的生化處理裝置處理聚酯樹脂生產廢水的方法是通過下述步驟實現的：

　　1)經隔油池油水分離處理后的聚酯樹脂生產廢水由一級計量提升泵提升，與回流計量泵的回流水在配水池中實現混勻、均質化。自動控制裝置根據一級計量提升泵的流量反饋調節回流計量泵流量，控制回流比為100%~150%，同時，通過在配水池中投加尿素和磷酸氫二鉀控制配水池內水的C:N:P=120:5:1;根據pH探頭在線監測反饋得到的信號，用NaOH溶液調節配水池中水的pH至6~9;開啟微孔曝氣器Ⅰ，曝氣時間為5~10分鐘;

　　2)調節后的配水池水通過二級提升泵進入內循環擔體強化厭氧罐，和罐體內污泥以及來自MBR反應池緩沖循環區回流的泥水混合物充分混勻，維持罐體內DO在0.2mg/L，污泥量為10000mg/L，水力停留時間48h;

　　3)內循環擔體強化厭氧罐出水通過自流依次進入生物接觸氧化池和兼氧池，生物接觸氧化池中微孔曝氣器Ⅱ連續曝氣，維持DO在3mg/L;兼氧池中微孔曝氣器Ⅲ間歇曝氣，曝氣時間間隔為2h，每次曝氣30秒;根據生物接觸氧化池內污泥濃度儀的反饋信號，通過控制污泥回流泵的污泥回流量維持生物接觸氧化池的MLSS為6000mg/L，生物接觸氧化池和兼氧池的水力停留時間分別為24h、12h;

　　4) 兼氧池出水經三級提升泵進入內循環厭氧流化床反應器，和罐體內的污泥充分混合，維持DO在0.2mg/L，污泥量為10000mg/L，水力停留時間48h;

　　5)內循環厭氧流化床反應器出水通過自流進入MBR反應池膜反應區，控制微孔曝氣器Ⅳ的曝氣量維持膜反應區DO為3~4mg/L，MBR反應池水力停留時間為24小時;MBR反應池的膜反應區混合液溢流進入緩沖循環區，緩沖循環區混合液分為2路，一路通過污泥回流泵回流至內循環擔體強化厭氧罐、生物接觸氧化池和兼氧池，另一路通過循環泵回流至MBR反應池的膜反應區;MBR反應池膜反應區的混合液經浸沒式平板膜組件固液分離后，清水經抽吸泵進入清水池后達標排放;平板膜組件的壓差通過跨膜壓差表顯示，當跨膜壓差超過設定值時，自動控制裝置根據跨膜壓差表反饋的信號控制反沖洗泵清洗浸沒式平板膜組件;計算機在線記錄裝置運行數據。

　　本發明的有益效果在于：

　　1. 本發明裝置一方面因?yàn)閮?nèi)循環擔體強化厭氧罐的獨特構造、所選米字型立體無紡布填料的微生物掛膜效果好，穩定性強，另一方面因?yàn)榛亓髁瞬糠諱BR反應池循環緩沖區泥水混合液，可保證系統內厭氧和好氧處理單元獨立的高污泥濃度，強化了各處理單元泥水接觸效果，有效地將聚酯樹脂生產廢水中所含的難降解有機物轉化為易被后續單元微生物利用的有機物，提高了廢水的可生化性，從而使整體工藝具有很強的抗負荷沖擊能力。

　　2、針對聚酯樹脂生產廢水間歇排放、水質波動大的特點，采取水質調節策略，消除了有毒有害物質對活性污泥的抑制作用，保持處理效果的穩定性。

　　3. 通過DO濃度控制發揮不同工藝段的微生物功能，使易降解有機物、中等易降解有機物和難降解有機物，尤其是難降解有機物在不同工藝段依次得到選擇性降解，處理效率高。

　　4、處理工藝只需進行簡單預處理，最大程度地采取生化處理工藝，水力停留時間較短，投資適中，且運行成本低廉，出水水質好，可穩定達到《污水排入城鎮下水道水質標準》(CJ3082-2010)B級標準。
