申請日2013.10.28

　　公開(公告)日2014.04.02

　　IPC分類號C02F9/02

　　摘要

　　一種能夠及時對洗車污水進行凈化后達到重復使用的微型洗車污水凈化器。它是由孔徑1微米的專用PP棉濾頭預先濾除污水中1微米以上雜質后，通過自吸式水泵加壓，依次透過第二級PP棉濾芯再次濾除1微米以上雜質、第三級壓縮活性炭濾芯分解水中異色和異味，第四級PP棉濾芯精濾殘余雜質，最后進入0.01微米的超濾膜濾芯將水中的細菌、膠體、懸浮物、泥沙、大分子有機物等雜質全面濾除，阻擋下來的雜質形成的濃縮液由污水排放口排出，過濾后的凈水從凈水出水口排出再次使用。

　　權利要求書

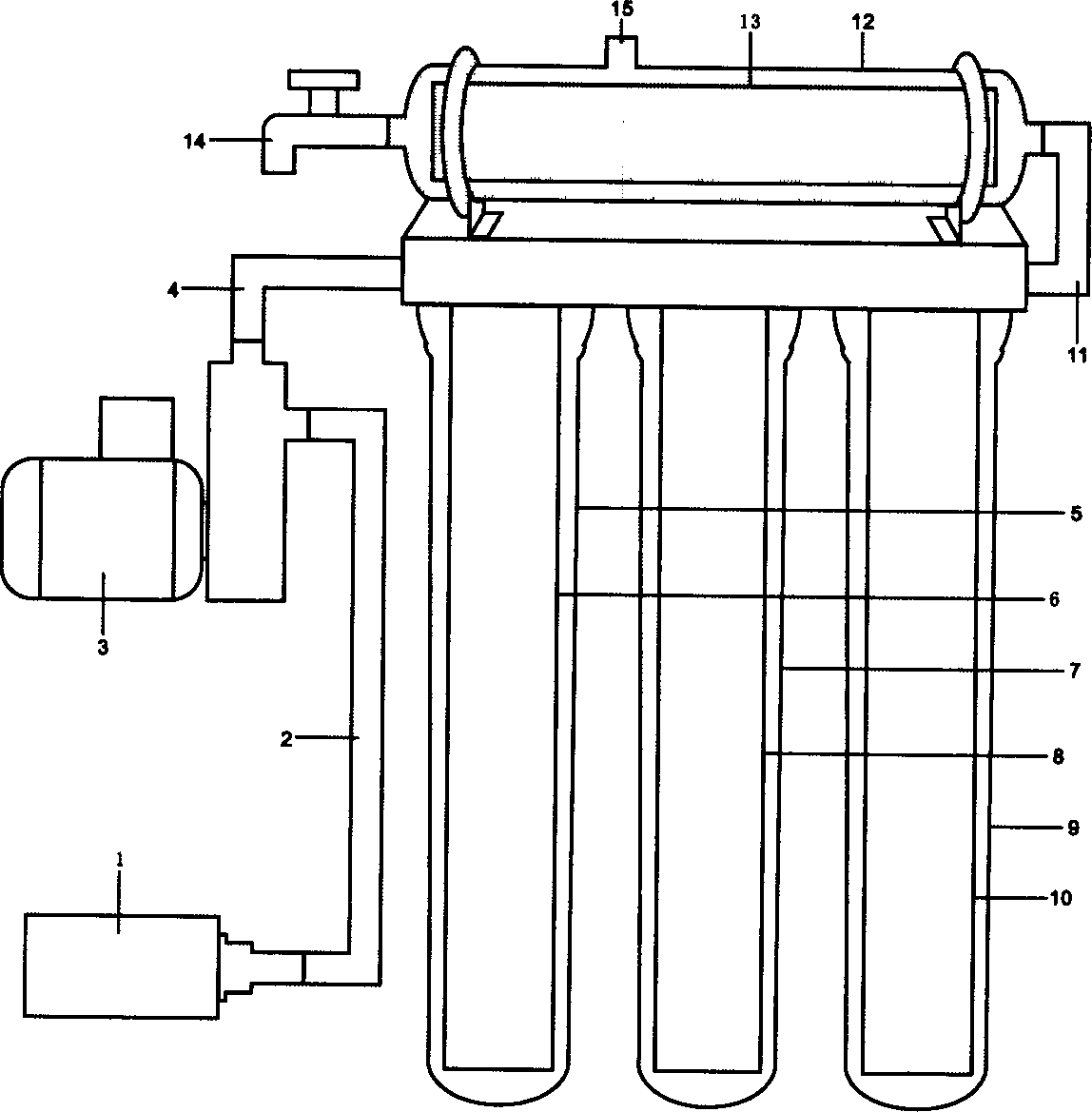

　　1.一種微型洗車污水凈化器，由孔徑1微米的專用PP棉濾頭、內置鋼圈的塑 膠水管、自吸式水泵、第二級濾瓶、第二級PP棉濾芯、第三級濾瓶、第三級壓縮 活性炭濾芯、第四級濾瓶、第四級PP棉濾芯、超濾膜殼、孔徑0.01微米的超濾膜 濾芯構成，其特征是：孔徑1微米的專用PP棉濾頭與內置鋼圈的塑膠水管一端連 接，內置鋼圈的塑膠水管另一端與自吸式水泵的進水口連接，自吸式水泵的出水口 與第二級濾瓶進水口連接，第二級濾瓶出水口與第三級濾瓶進水口連接，第三級濾 瓶出水口與第四級濾瓶進水口連接，第四級濾瓶出水口與超濾膜殼的進水口連接。

　　2.根據權利要求1所述的微型洗車污水凈化器，其特征是：第二級PP棉濾芯 置于第二級濾瓶?jī)?nèi)，第三級壓縮活性炭濾芯置于第三級濾瓶?jī)?nèi)，第四級PP棉濾芯 置于第四級濾瓶?jī)?nèi)，孔徑0.01微米的超濾膜濾芯置于超濾膜殼內。

　　說明書

　　一種微型洗車污水凈化器

　　技術領域：

　　本實用新型是一種微型的洗車污水凈化設備，能夠及時對洗車行的污水進行凈 化后達到重復使用的污水凈化器。

　　背景技術：

　　目前，公知的洗車行污水凈化設備是用工業污水處理技術生產的大型污水處理 設備。一般由大型沉淀池或污水桶(圖1-1)，前置過濾器(圖1-2)，水泵(圖1-3)， 后置過濾器(圖1-4)，鐵質輸水管道(圖1-5)，凈水出水口(圖1-6)，控制器(圖 1-7)等組成。將洗車污水引入沉淀池進行沉淀后灌入污水桶，經過前置過濾器由 水泵加壓后經過再次過濾后達到重復使用的目的。由于使用的是工業污水處理方 法，整個設備體積龐大(規格最少的為：寬270CM，高160CM，厚80CM)，電耗過高。 而一般洗車行投資較少，營業場所面積有限，大型設備通常沒有地方安裝，過高的 電耗和不菲的價格以及高額的維護成本讓產品本身就不具備普及推廣的優勢。從而 發揮不了應有的作用。

　　發明內容：

　　為了克服現有洗車行污水處理設備的不足，本實用新型提供了一種體積很小 (寬48CM、高56CM、厚16CM)，易于安裝，節能環保(整機僅125W)，經濟實用， 凈化效果更好(依托飲用水凈化技術創新研究出來)的新型洗車行污水處理設備。

　　本實用新型解決其技術問題所采用的技術方案是：利用洗車行現有的地下水槽 作為污水沉淀池，通過專用孔徑為1微米的濾頭將大雜質阻擋在沉淀池中，再由自 吸水泵將池內經濾頭過濾之后的水加壓后送到第二級PP棉濾芯進行凈化，第二級 濾芯主要過濾污水中的顆粒大于1微米的剩余雜質。然后經過第三級濾芯壓縮活性 炭對污水中的異色、異味進行吸附。之后再經過第四級PP棉濾芯精濾殘余的雜質。 最后進入第五級濾芯孔徑為0.01微米的超濾膜將水中的細菌、膠體、懸浮物、泥 沙、大分子有機物等雜質全面濾除，阻擋下來的雜質形成的濃縮液由廢水口排出， 過濾后的凈水從凈水口進入凈水桶備用。從而形成完整的污水凈化方案。

　　本實用新型的有益效果是：產品體積小，結構簡單，經濟實用，易于安裝，容 易普及推廣，維護成本低廉，凈化效果能夠達到飲用水標準，完全符合洗車用水要 求，從而更好地實現洗車水循環使用，節約水資源的目的。
