申請日2013.10.29

　　公開(公告)日2015.06.10

　　IPC分類號C02F9/02; F24J3/00

　　摘要

　　一種可在線清洗與自動除污的高效污水換熱系統，通過沉砂池、取水池、毛發過濾器等設備對污雜物過濾，過濾后的污水與固液分離器分離出的固體顆粒一起進入污水換熱器參與換熱，同時污水換熱器連接的四根污水管中分別設置控制閥b、控制閥c、控制閥d、控制閥e，通過控制閥開關的切換，對污水管路進行反沖洗。徹底解決了污水作為冷熱源利用過程中，污雜物堵塞管道、毛發堵塞換熱設備、因污垢導致?lián)Q熱設備體積龐大及因混水導致?lián)Q熱設備性能下降、故障等問題，大幅提高系統換熱性能，確保系統安全可靠穩定，可用于將污水或地表水作為低位冷熱源利用熱泵技術進行供冷供熱，或冷卻工業設備，高效環保。

　　權利要求書

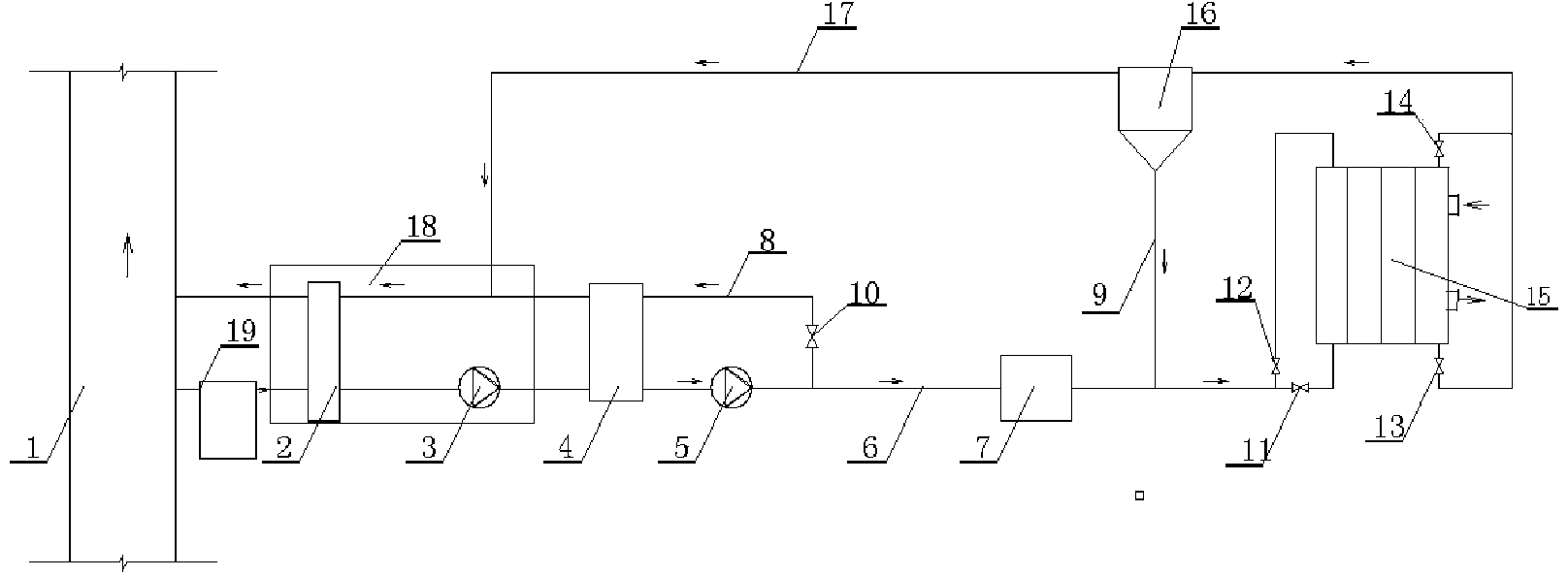

　　1.一種可在線清洗與自動除污的高效污水換熱系統，包括污水干渠(1)、取 水池(18)、自動除污裝置(4)、二級泵(5)、換熱器進水管路(6)、毛發 過濾器(7)、反沖洗管路(8)、循環管(9)、控制閥a(10)、控制閥b(11)、 控制閥c(12)、控制閥d(13)、控制閥e(14)、污水換熱器(15)、固液 分離器(16)、換熱器回水管路(17)、沉砂池(19)，其中取水池(18)包 括：機械格柵(2)、一級泵(3)，

　　其特征在于：污水干渠(1)連接沉砂池(19)、取水池(18)、自動除污裝 置(4)、二級泵(5)、毛發過濾器(7)，毛發過濾器(7)與循環管(9) 連接后連接污水換熱器(15)，換熱器回水管路(17)連接固液分離器(16); 污水干渠(1)中的污水進入沉砂池(19)，經過沉砂池(19)的污水進入 取水池(18)的機械格柵(2)中，再由設置在取水池(18)中機械格柵(2) 后的一級泵(3)將污水抽取到自動除污裝置(4)中，進一步將污雜物去 除;過濾后的污水由二級泵(5)抽取，其分為兩部分，一部分通過反沖洗 管路(8)進入自動除污裝置(4);另一部分通過換熱器進水管路(6)進 入毛發過濾器(7)，過濾后的污水與固體分離器(16)中分離出來的固體 顆粒一起進入污水換熱器(15)參與換熱，在污水換熱器(15)的污水出 口連接固液分離器(16)，固液分離后的污水沿著換熱器回水管路(17)與 自動除污裝置(4)排出的反沖洗水匯合后將機械格柵(2)隔離的污雜物 反沖洗到污水干渠(1)下游;污水換熱器(15)連接的四根污水管中分別 設置控制閥b(11)、控制閥c(12)、控制閥d(13)、控制閥e(14)，控制 閥b(11)、控制閥c(12)分別設置在進水側的兩根污水管上，此進水側 的兩根污水管分別連接污水換熱器兩端，控制閥d(13)、控制閥e(14) 分別設置在出水側的兩根污水管上，且此出水側的兩根污水管也分別連接 污水換熱器兩端;通過控制閥b(11)、控制閥c(12)、控制閥d(13)、控 制閥e(14)開關的切換，當控制閥b(11)與控制閥e(14)開啟、控制 閥c(12)與控制閥d(13)關閉，污水管路正常流動，當控制閥b(11) 與控制閥e(14)關閉、控制閥c(12)與控制閥d(13)開啟時，對污水 換熱器內的污水管路進行反沖洗。

　　說明書

　　一種可在線清洗與自動除污的高效污水換熱系統

　　技術領域

　　本發明屬于污水換熱系統，涉及一種可在線清洗與自動除污的高效污水換熱 系統。

　　背景技術

　　污水冷熱源的利用，可以緩解目前能源緊張的形勢，有著良好的節能效果、 環保效益與經濟效益，將節約日益緊缺的淡水資源，為能源利用開辟新的領域， 為綜合全面利用水資源提供一條新的思路。污水冷熱源之所以沒有大面積使用與 推廣主要是因為其水質不能滿足目前水循環系統中所要求的水質標準，在實際運 行的工程當中往往是這些污物堵塞水泵與換熱器，造成系統性能明顯下降，甚至 不能運行。

　　為解決上述問題，占地小投資少的濾面水力連續再生過濾方法成為污水冷熱 源利用的理想方法，目前濾面再生的主要專利有ZL200410043654.9、ZL 200720127607.1與ZL200420031799.2以及自動除污裝置等，其思路為除污濾面 (孔板過濾面或孔板過濾筒)被劃分為過濾區和再生區兩部分，利用過濾完參與 換熱后的水對除污濾面進行反沖洗，在很大程度上減輕了大型污物對水泵與換熱 器的堵塞問題。但由于污水的污雜物太多，造成濾面的負擔過重，實際工程中該 類設備故障頻出。同時由于濾面再生區的水壓比過濾區水壓高，造成了混水的必 然性，造成換熱設備性能低下。

　　另外上述專利不足在于其處理后的水源中仍然含有小型顆粒與毛發類污物， 進入換熱器的水源仍然滿足不了國家標準，換熱性能仍然不高，在運行較長時間 后仍然出現污垢增長，尤其是毛發類污雜物堵塞換熱管問題。針對堵塞問題目前 主要方法是采用2.5-3m/s高流速、膠球清洗與自動清洗小刷等方法。增大流速 方法雖然能夠抑制污垢的集聚，但由于流速的增大造成大量泵耗，其與節能的初 衷相違背;膠球清洗與自動清洗小刷由于工藝等原因使用效果并不好，因而更多 采用國外設備而造成較大投資。針對換熱性能不高的問題，目前主要是加大換熱 器的面積來解決，但這樣將增加系統的投資。申請?zhí)枮?01210269219.2的專利 公開的一種大管徑殼管式流化床污水換熱裝置，設計了固液分離器等裝置，能很 好解決換熱器清洗問題，然而不能自身反清洗。

　　發明內容

　　本發明為了克服上述現有技術存在的不足，有效地解決污物過多大且小不一 導致的換熱管堵塞、污垢增長、換熱效率低、機器故障等問題，提供了一種可過 濾任意大小的污物，可在線清洗與自動除污的高效污水換熱系統。

　　本發明解決其技術問題所采用的技術方案是：整個系統包括污水干渠、取水 池、自動除污裝置、二級泵、換熱器進水管路、毛發過濾器、反沖洗管路、循環 管、控制閥a、控制閥b、控制閥c、控制閥d、控制閥e、污水換熱器、固液分 離器、換熱器回水管路、沉砂池，其中取水池包括：機械格柵、一級泵;污水干 渠連接沉砂池、取水池、自動除污裝置、二級泵、毛發過濾器，毛發過濾器與循 環管連接后連接污水換熱器，換熱器回水管路連接固液分離器;污水干渠中的污 水進入沉砂池，經過沉砂池的污水進入取水池的機械格柵中，再由設置在取水池 中機械格柵后的一級泵將污水抽取到自動除污裝置中，進一步將污雜物去除;過 濾后的污水由二級泵抽取，其分為兩部分，一部分通過反沖洗管路進入自動除污 裝置;另一部分通過換熱器進水管路進入毛發過濾器，過濾后的污水與固體分離 器中分離出來的固體顆粒一起進入污水換熱器參與換熱，在污水換熱器的污水出 口連接固液分離器，固液分離后的污水沿著換熱器回水管路與自動除污裝置排出 的反沖洗水匯合后將機械格柵隔離的污雜物反沖洗到污水干渠下游;水換熱器連 接的四根污水管中分別設置控制閥b、控制閥c、控制閥d、控制閥e，控制閥b、 控制閥c分別設置在進水側的兩根污水管上，此進水側的兩根污水管分別連接污 水換熱器兩端，控制閥d、控制閥e分別設置在出水側的兩根污水管上，且此出 水側的兩根污水管也分別連接污水換熱器兩端;通過控制閥b、控制閥c、控制 閥d、控制閥e開關的切換，當控制閥b與控制閥e開啟、控制閥c與控制閥d 關閉，污水管路正常流動，當控制閥b與控制閥e關閉、控制閥c與控制閥d 開啟時，對污水換熱器內的污水管路進行反沖洗。

　　本發明的益處與效果是，徹底解決了污水作為冷熱源利用中大型污雜物堵塞 管道、毛發堵塞換熱設備、因污垢導致?lián)Q熱設備體積龐大及因混水導致?lián)Q熱設備 性能下降、故障等問題，大幅提高系統換熱性能，確保系統安全可靠穩定，可用 于將污水或地表水作為低位冷熱源利用熱泵技術進行供冷供熱，或冷卻工業設 備，高效環保。系統加入沉砂池可有效沉積淤泥、沙石等污雜物，有助于后續除 污。
