申請日2013.10.29

　　公開(公告)日2015.10.14

　　IPC分類號C02F1/28; C02F9/12

　　摘要

　　一種模塊化多級綜合水處理器，包括通過密封圈、螺栓和法蘭盤依次連接的進水口、水處理模塊和出水口，所述水處理模塊設有X+Y+Z個，X、Y、Z為正整數，X個水處理模塊用于封裝顆粒依次減小的沸石，Y個水處理模塊用于封裝顆粒依次減小的磁石，Z個水處理模塊用于封裝顆粒依次減小的活性炭。該水處理器采用模塊化多級設計，形成自上而下的多個沸石水處理模塊、磁石水處理模塊和活性炭水處理模塊，當處理效果不符合標準時，可以將任意一級沸石水處理模塊、磁石水處理模塊和活性炭水處理模塊換掉;不僅節約沸石、磁石和活性炭資源，而且處理效果更好;另外，其使用拆卸等方便，對水進行了不同層次的處理，可一次性得到食用級磁性安全水。

　　權利要求書

　　1.一種模塊化多級綜合水處理器，其特征在于，包括通過密封圈、螺栓和法蘭盤依次連接的進水口、水處理模塊和出水口，所述水處理模塊設有X+Y+Z個，X、Y、Z為正整數，X個水處理模塊用于封裝顆粒依次減小的沸石，Y個水處理模塊用于封裝顆粒依次減小的磁石，Z個水處理模塊用于封裝顆粒依次減小的活性炭;所述進水口內部設置有緩沖網;所述水處理模塊底部設置有過濾網;所述進水口的法蘭盤內側設有凸起;水處理模塊上端的法蘭盤內側設有與凸起配合的凹槽，水處理模塊下端的法蘭盤內側也設有與凸起;出水口的法蘭盤內側也設有與凸起配合的凹槽;所述法蘭盤和螺栓外側設有加強圈。

　　說明書

　　一種模塊化多級綜合水處理器

　　技術領域

　　本發明涉及一種水處理器，具體是一種模塊化多級綜合水處理器。

　　背景技術

　　磁水處理器是水以一定的流速切割磁力線，使其各種分子，離子都獲得一定的磁能而發生形變，破壞了它的結垢能力，經過磁化的水作為冷卻用水能使水管中結垢的鈣鎂等離子變成松渣，隨水流失，以達到防止水垢產生和去除水垢的作用。

　　活性炭過濾器是一種較常用的水處理設備，作為水處理脫鹽系統前處理，能夠吸附前級過濾中無法去除的余氯,可有效保證后級設備使用壽命，提高出水水質，防止污染，特別是防止后級反滲透膜，離子交換樹脂等的游離態余氧中毒污染。同時還吸附從前級泄漏過來的小分子有機物等污染性物質，對水中異味、膠體及色素、重金屬離子等有較明顯的吸附去除作用，還具有降低COD的作用�？梢赃M一步降低RO進水的SDI值，保證 SDI<5，TOC<2.Oppm。

　　而現有的磁性水處理器大多采用一體化設計，當使用一段時間，處理效果不符合標準后，需要全部更換磁石，但還有一部分(底部)磁石還處于剛使用階段，造成了磁石的大大浪費;另外所有磁石的顆粒等級均一致，不能量才使用，處理效果不佳;活性炭過濾器也存在相同的問題。

　　另外，現有的水處理器大多僅采用一種水處理方式，或者采用活性炭和沸石一起來處理。隨著人們生活水平的提高，磁性水越來越受到人們的青睞。因而需要設計一種綜合的水處理器，使處理的水能一次性達到食用級的安全飲用水。

　　發明內容

　　本發明的目的在于提供一種模塊化多級綜合水處理器，以解決上述背景技術中提出的問題。

　　為實現上述目的，本發明提供如下技術方案：

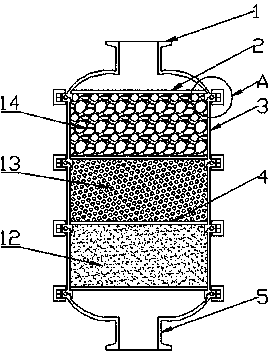

　　一種模塊化多級綜合水處理器，包括通過密封圈、螺栓和法蘭盤依次連接的進水口、水處理模塊和出水口，所述水處理模塊設有X+Y+Z個，X、Y、Z為正整數，X個水處理模塊用于封裝顆粒依次減小的沸石，Y個水處理模塊用于封裝顆粒依次減小的磁石，Z個水處理模塊用于封裝顆粒依次減小的活性炭。

　　作為本發明進一步的方案：所述進水口內部設置有緩沖網。

　　作為本發明進一步的方案：所述水處理模塊底部設置有過濾網。

　　作為本發明進一步的方案：所述進水口的法蘭盤內側設有凸起;水處理模塊上端的法蘭盤內側設有與凸起配合的凹槽，水處理模塊下端的法蘭盤內側也設有與凸起;出水口的法蘭盤內側也設有與凸起配合的凹槽。

　　作為本發明進一步的方案：所述法蘭盤和螺栓外側設有加強圈。

　　與現有技術相比，本發明的有益效果是：該水處理器采用模塊化多級設計，形成自上而下的多個沸石水處理模塊、磁石水處理模塊和活性炭水處理模塊，當處理效果不符合標準時，可以將任意一級沸石水處理模塊、磁石水處理模塊和活性炭水處理模塊換掉;不僅節約沸石、磁石和活性炭資源，而且處理效果更好;另外，其使用拆卸等方便，對水進行了不同層次的處理，可一次性得到食用級磁性安全水。
