申請日2013.10.29

　　公開(公告)日2014.05.21

　　IPC分類號C02F9/04; C02F103/16; C02F101/38

　　摘要

　　本實用新型公開了一種去除廢水中EDTA的裝置，包括紫外線輻照氧化處理系統、絮凝沉淀系統以及pH值回調系統;所述紫外線輻射氧化處理系統包括氧化池、硫酸儲存箱、雙氧水儲存箱、紫外線燈、第一攪拌器，所述氧化池的出水口與絮凝沉淀系統的入口相連接;所述絮凝沉淀系統包括1#pH值調節池、斜管式沉淀池、燒堿溶液儲存箱、PAM儲存箱、污泥池、第二攪拌器，所述斜管式沉淀池的上部清水出口與pH值回調系統的入口相連接;所述pH值回調系統包括2#pH值調節池、第三攪拌器。本實用新型結構合理、采用較為簡單的裝置解決了含EDTA廢水在中水回用過程中的堵膜問題，減少了中水回用過程中的停工時間。

　　權利要求書

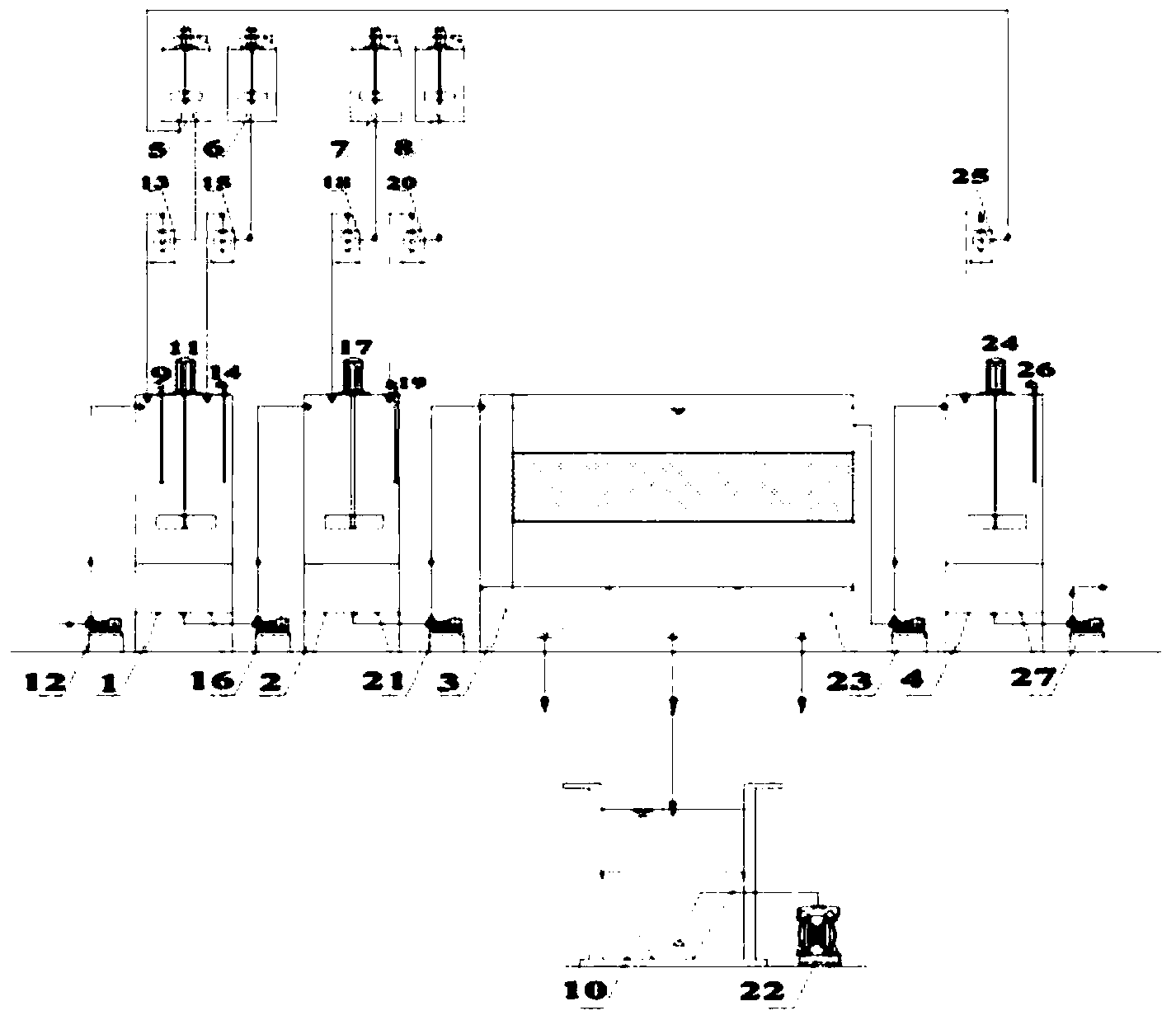

　　1.一種去除廢水中EDTA的裝置，其特征在于包括紫外線輻照氧化處理系統、絮凝沉淀系統以及pH值回調系統;所述紫外線輻射氧化處理系統包括氧化池(1)、硫酸儲存箱(5)、雙氧水儲存箱(6)、紫外線燈(9)、第一攪拌器(11)，所述紫外線燈(9)置于相應石英套中并豎直安裝于氧化池(1)內部，所述第一攪拌器(11)置于氧化池上方且其攪拌槳插入氧化池(1)內，所述硫酸儲存箱(5)、雙氧水儲存箱(6)分別與氧化池(1)相連接，所述氧化池(1)的出水口與所述絮凝沉淀系統的入口相連接;所述絮凝沉淀系統包括1#pH值調節池(2)、斜管式沉淀池(3)、燒堿溶液儲存箱(7)、PAM儲存箱(8)、污泥池(10)、第二攪拌器(17)，所述第二攪拌器(17)置于1#pH值調節池(2)上方且其攪拌槳插入1#pH值調節池(2)內，所述燒堿溶液儲存箱(7)、PAM儲存箱(8)分別和1#pH值調節池(2)相連接，所述1#pH值調節池(2)的出水口和斜管式沉淀池(3)的入口相連接，所述斜管式沉淀池(3)下部污泥出口與污泥池(10)相連接，所述斜管式沉淀池(3)的上部清水出口與所述pH值回調系統的入口相連接;所述pH值回調系統包括2#pH值調節池(4)、第三攪拌器(24)，所述第三攪拌器(24)置于2#pH值調節池(4)上方且其攪拌槳插入2#pH值調節池(4)內，所述2#pH值調節池(4)與所述硫酸儲存箱(5)相連接，所述2#pH值調節池(5)的出水口與中水回用裝置的反滲透膜系統相連接。

　　2.根據權利要求1所述的去除廢水中EDTA的裝置，其特征在于所述雙氧水儲存箱(6)和氧化池(1)的連接管路上設有計量泵(15)。

　　3.根據權利要求1所述的去除廢水中EDTA的裝置，其特征在于所述氧化池(1)還設有第一pH控制器(14)，所述硫酸儲存箱(5)和氧化池(1)的連接管路上設有第一加藥泵(13)，所述第一加藥泵(13)由第一pH控制器(14)控制。

　　4.根據權利要求1所述的去除廢水中EDTA的裝置，其特征在于所述PAM儲存箱(8)和1#pH值調節池(2)的連接管路上設有第三加藥泵(20)。

　　5.根據權利要求1所述的去除廢水中EDTA的裝置，其特征在于所述1#pH值調節池(2)還設有第二pH控制器(19)，所述燒堿溶液儲存箱(7)和1#pH值調節池(2)的連接管路上設有第二加藥泵(18)，所述第二加藥泵(18)由第二pH控制器(19)控制;

　　所述2#pH值調節池(4)還設有第三pH控制器(26)，所述硫酸儲存箱(5)和2#pH值調節池(4)的連接管路上設有第四加藥泵(25)，所述第四加藥泵(25)由第三pH控制器(26)控制。

　　6.根據權利要求1所述的去除廢水中EDTA的裝置，其特征在于在所述氧化池(1)的進水管路上設有第一水泵(12)。

　　7.根據權利要求1所述的去除廢水中EDTA的裝置，其特征在于所述氧化池(1)和1#pH值調節池(2)的連接管路上設有第二水泵(16)，所述1#pH值調節池(2)和斜管式沉淀池(3)的連接管路上設有第三水泵(21)，所述斜管式沉淀池(3)和2#pH值調節池(4)的連接管路上設有第四水泵(23)。

　　8.根據權利要求1所述的去除廢水中EDTA的裝置，其特征在于所述2#pH值調節池(4)和中水回用裝置的反滲透膜系統的連接管路上設有第五水泵(27)。

　　9.根據權利要求1所述的去除廢水中EDTA的裝置，其特征在于所述斜管式沉淀池(3)和污泥池(10)的連接管路上還設有污泥泵(22)。

　　說明書

　　一種去除廢水中EDTA的裝置

　　技術領域

　　本發明屬于工業廢水處理技術領域，具體涉及一種去除廢水中EDTA的裝置，特別是涉及一種去除電鍍或化鍍廢水中EDTA的裝置。

　　背景技術

　　電鍍或者化鍍行業的中水回用一般是指對鍍后產品進行漂洗所產生的漂洗廢水或者鍍前產品進行酸洗時的酸洗廢水通過反滲透處理而循環使用的過程。EDTA(Ethylene Diamine Tetraacetic Acid，乙二胺四乙酸，本發明EDTA表示EDTA及其鹽。)是一類良好的金屬絡合劑，它有六個配位原子，可以與所有的金屬原子形成摩爾比為1:1的穩定的水溶性配位化合物，這種配位化合物也就是通常所說的螯合物。除鈉鹽外，還有銨鹽及鐵、鎂、鈣、銅、錳、鋅、鈷、鋁等各種鹽。EDTA及其鹽被廣泛應用于電鍍、紡織印染、精細化工、醫藥、合成橡膠以及食品等工業。EDTA及其鹽在電鍍及化鍍工業中廣泛應用于Pb2+、Cu2+、Zn2+以及Cr3+等的螯合劑，在這些應用中尤以EDTA-2Na最為重要。由于EDTA及其鹽屬于穩定的化合物，在水中與重金屬離子形成的螯合物也很穩定，在電鍍及化鍍廢水處理中相對困難。傳統采用Fenton試劑或者Fenton試劑與紫外線輻照相結合的方式處理，均無法去除EDTA。采用這些方法處理后EDTA幾乎完全無變化甚至與加入的Fe2+或者Fe3+轉化成了更加穩定的物質。如果漂洗廢水中所含的絡合物在進行反滲透之前沒有能夠被有效破除，在中水回用的反滲透過程中將會出現嚴重的膜堵塞問題。

　　現有EDTA生物降解的方法只適用于不含重金屬離子的廢水體系。由于EDTA自身的穩定性，不含重金屬離子的廢水體系生化處理周期通常超過5天時間，導致設備及場地占用問題突出，一次投資成本過高。采用鐵碳床電解法進行EDTA的處理也有鐵碳床自身的一些缺點：高耗電以及鐵碳床的板結問題。并且以上方法只適用于對電鍍或者化鍍漂洗水的直接處理排放，并不能用于現在電鍍及化鍍行業普遍要求的中水回用。所以，實現對EDTA的直接處理再進行中水回用具有重要的意義。

　　發明內容

　　本實用新型的目的是針對電鍍及化學鍍工業中EDTA去除的難題，使用特定的裝置，按照“紫外線輻照處理→沉淀→pH值回調”的工藝過程，設計一種能夠快速高效、低成本去除廢水中EDTA的裝置，解決中水回用過程中由于EDTA絡合物的存在而導致的堵膜問題。

　　本實用新型的目的可以通過以下措施達到：

　　一種去除廢水中EDTA的裝置，包括紫外線輻照氧化處理系統、絮凝沉淀系統以及pH值回調系統;所述紫外線輻射氧化處理系統包括氧化池、硫酸儲存箱、雙氧水儲存箱、紫外線燈、第一攪拌器，所述紫外線燈置于相應石英套中并豎直安裝于氧化池內部，所述第一攪拌器置于氧化池上方且其攪拌槳插入氧化池內，所述硫酸儲存箱、雙氧水儲存箱分別與氧化池相連接，所述氧化池的出水口與所述絮凝沉淀系統的入口相連接;所述絮凝沉淀系統包括1#pH值調節池、斜管式沉淀池、燒堿溶液儲存箱、PAM儲存箱、污泥池、第二攪拌器，所述第二攪拌器置于1#pH值調節池上方且其攪拌槳插入1#pH值調節池內，所述燒堿溶液儲存箱、PAM儲存箱分別和1#pH值調節池相連接，所述1#pH值調節池的出水口和斜管式沉淀池的入口相連接，所述斜管式沉淀池下部污泥出口與污泥池相連接，所述斜管式沉淀池的上部清水出口與所述pH值回調系統的入口相連接;所述pH值回調系統包括2#pH值調節池、第三攪拌器，所述第三攪拌器置于2#pH值調節池上方且其攪拌槳插入2#pH值調節池內，所述2#pH值調節池與所述硫酸儲存箱相連接，所述2#pH值調節池的出水口與中水回用裝置的反滲透膜系統相連接。

　　所述雙氧水儲存箱和氧化池的連接管路上設有計量泵，用于控制雙氧水加入量。所述氧化池還設有1#pH控制器，所述硫酸儲存箱和氧化池的連接管路上設有第一加藥泵，所述第一加藥泵由第一pH控制器控制。

　　所述PAM儲存箱和1#pH值調節池的連接管路上設有第三加藥泵，用于控制PAM加入量。

　　所述1#pH值調節池還設有第二pH控制器，所述燒堿溶液儲存箱和1#pH值調節池的連接管路上設有第二加藥泵，所述第二加藥泵由第二pH控制器控制。

　　所述2#pH值調節池還設有第三pH控制器，所述硫酸儲存箱和2#pH值調節池的連接管路上設有第四加藥泵，所述第四加藥泵由第三pH控制器控制。

　　所述氧化池和生產線上廢水出水口相連接，在氧化池的進水管路上設有第一水泵。

　　所述氧化池和1#pH值調節池的連接管路上設有第二水泵，所述1#pH值調節池和斜管式沉淀池的連接管路上設有第三水泵，所述斜管式沉淀池和2#pH值調節池的連接管路上設有第四水泵。

　　所述2#pH值調節池和中水回用裝置的反滲透膜系統的連接管路上設有第五水泵。

　　所述斜管式沉淀池和污泥池的連接管路上還設有污泥泵，所述污泥泵用于定期抽出污泥池中的沉淀污泥。

　　和現有技術相比，本實用新型的特點是：

　　本實用新型增加了紫外輻照、絮凝沉淀及pH值調節裝置，對于現有中水回用設備只需要進行少量的改裝，不需要大的設備投資及場地?cái)U(kuò)容。

　　本實用新型結構合理、采用較為簡單的裝置解決了含EDTA廢水在中水回用過程中的堵膜問題，減少了中水回用過程中的停工時間。經本裝置處理后的廢水在中水回用過程中產生的膜濃水中絡合物含量很低，降低了膜濃水的處理難度，可以實現膜濃水的直接化學、物理處理而無需采用高耗能的蒸發處理設備，所以也降低了膜濃水的處理成本。
