申請日2013.10.29
公開(公告)日2014.06.04
IPC分類號B08B15/04
摘要
本實用新型公開了一種空調主機清洗用污水收集裝置，其主要結構為具有兩支可收折疊與相對接組合的ㄇ形支架，且套設有防水軟性塑料材質的一集水槽，該集水槽中央為一塑料底板，周圍以一間隔距離分別連接有多片塑料導流板，每一片塑料導流板于不相連的自由端分別卷覆于兩ㄇ形支架，再由多對公母扣一一相扣緊，該兩相對接的ㄇ形支架于管內以一彈性繩穿繞相連，且兩側分別以調整繩綁接于一彈力伸縮掛架上，藉由彈力伸縮掛架勾掛于空調主機，使吊起于下方的集水槽每一片塑料導流板向下斜落成下凹狀，并能順利收集清洗污水匯集至排水管排出。
權利要求書
1.一種空調主機清洗用污水收集裝置，包括：
一彈力伸縮掛架，為內外管相套并且內管內具有彈力伸縮形態的掛架，外管外周面套設有一套環，該套環一端由外周面以鉚合或螺鎖貫穿鎖固該外管，另一端延伸有一抵止環，藉以鎖緊抵住于另一支相對接的內管，所述彈力伸縮掛架于兩端分別設有一勾部，于內外管的管內設有一彈性繩，并藉由該彈性繩伸縮調整所述彈力伸縮掛架的長度;
一集水槽，中央為一塑料底板且設有一排出口連接有可繞曲的一排水管，該塑料底板周圍以一間隔距離分別連接有間隔相連的多片塑料導流板，每一片塑料導流板的自由端互不相連且分別設有多對公母扣;
兩ㄇ形支架，可相對接組成形成一矩形支架，該兩相對接的ㄇ形支架于管內以一彈性繩穿繞相連，該集水槽的每一片塑料導流板以自由端分別包套于該兩相對接的兩ㄇ形支架且分別由每一對公母扣一一相扣。
2.根據權利要求1所述的空調主機清洗用污水收集裝置，其特征在于，所述ㄇ形支架是由一短管兩端分別套設有一直角套管再套接一長管組成ㄇ形，兩ㄇ形支架于其中一支ㄇ形支架于兩側長管自由端管內分別穿設有一小套管，并于所述長管外周面套設有一套環，所述套環一端由外周面以鉚合或螺鎖貫穿鎖固所述長管與所述小套管，另一端延伸有一抵止環，藉以抵住于另一支相對接的ㄇ形支架。
3.根據權利要求2所述的空調主機清洗用污水收集裝置，其特征在于，所述直角套管設有一繩孔提供一調整繩穿設，該調整繩另一端綁接于所述彈力伸縮掛架兩端的勾部，所述調整繩設有一調整器可調整該調整繩長度。
4.根據權利要求2所述的空調主機清洗用污水收集裝置，其特征在于,所述直角套管設有一繩孔提供一調整繩穿設，該調整繩的另一端穿過所述彈性伸縮掛架一端的勾部，綁接于同一條短管上的另一個直角套管的繩孔上，所述調整繩設有一調整器可調整該調整繩長度。
5.根據權利要求1所述的空調主機清洗用污水收集裝置，其特征在于，所述勾部為具有三面相互垂直面共同形成開放式直角殼套，通過調整所述彈力伸縮掛架的長度，使兩端的勾部分別勾掛于空調主機上方的兩側轉角部位，調整所述調整繩長度使得相對接的兩ㄇ形支架吊設于空調主機下方，并使所述集水槽的每一片塑料導流板斜落往所述塑料底板集中形成下凹狀，使可將清洗的污水匯流由所述排水管排出。
說明書
空調主機清洗用污水收集裝置
技術領域
本實用新型涉及一種空調主機清洗用污水收集裝置，尤其涉及一種通過掛接于空調主機下方的集水槽收集清洗所產生的污水，并由一排水管導出的裝置。
背景技術
一般室內空調或分離式空調，于使用一段時間后所累積于空調主機內外的臟污必須要清除，以免冷氣效率減低、耗電量增大造成電費支出的上升。對于裝設有分離式空調的室內主機部分，清洗時會有大量臟污水流出，因此需要使用能承接污水的裝置，以免室內墻面、地面受到污染。
對于空調主機清洗用污水收集的方式與裝置，需要能夠依據實際清洗狀況簡便的就地安裝使用，并能確保不阻礙清洗操作的空間，在清洗過程中可收集污水不散落且能將污水快速排出，使于清洗后亦能保持墻面與地面的環境清潔，裝置并具有收納簡便、好攜帶等優點。鑒于此，本實用新型針對上述優缺點加以改善，并以低成本發揮更大效益及提高產品價值。
實用新型內容
本實用新型的主要目的在于提供一種空調主機清洗用污水收集裝置，提供一種以掛式集水槽收集于清洗空調主機的污水收集裝置，所設計的集水槽周圍有多片塑料導流板可順利將污水導流出而不會構成有殘余積水，并具備有能快速架設、收折方便、好攜帶的主要優點。

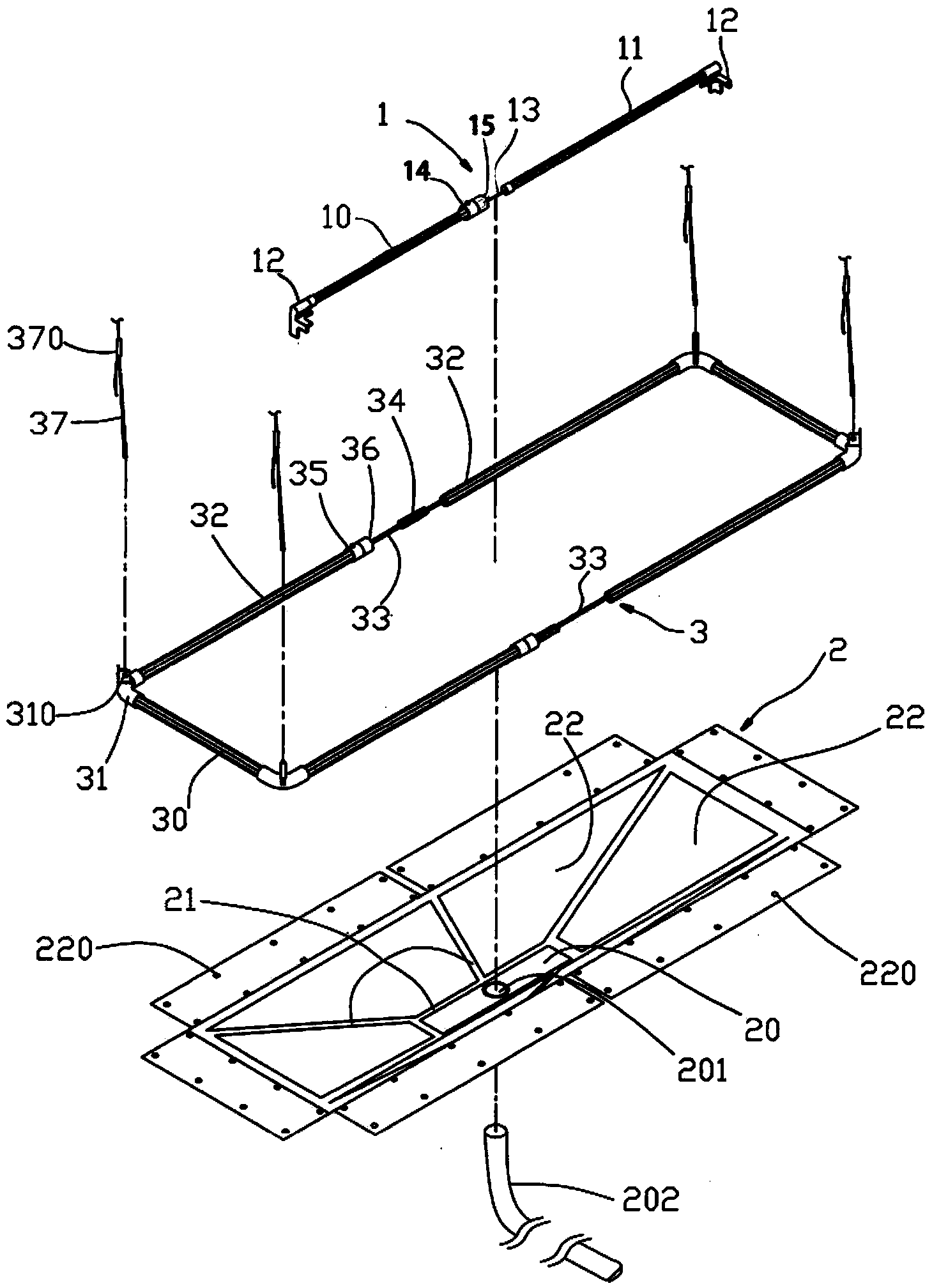

為了達成上述的目的，本實用新型提供一種空調主機清洗用污水收集裝置，包括：一彈力伸縮掛架，為內外管相套并且內管內具有彈力伸縮形態的掛架，外管外周面套設有一套環，該套環一端由外周面以鉚合或螺鎖貫穿鎖固該外管，另一端延伸有一抵止環，藉以鎖緊抵住于另一支相對接的內管，所述彈力伸縮掛架于兩端分別設有一勾部，于內外管的管內設有一彈性繩，并藉由該彈性繩伸縮調整所述彈力伸縮掛架的長度。一集水槽，中央為一塑料底板且設有一排出口連接有可繞曲的一排水管，該塑料底板周圍以一間隔距離分別連接有間隔相連的多數片塑料導流板，每一片塑料導流板于自由端為互不相連且分別設有多對公母扣。兩ㄇ形支架，可相對接組成形成一矩形支架，該兩相對接的ㄇ形支架于管內以一彈性繩穿繞相連，該集水槽的每一片塑料導流板以自由端分別包套于該兩相對接的兩ㄇ形支架且分別由每一對公母扣一一相扣。
作為優選，所述ㄇ形支架是由一短管兩端分別套設有一直角套管再套接一長管組成ㄇ形，兩ㄇ形支架于其中一支ㄇ形支架于兩側長管自由端管內分別穿設有一小套管，并于所述長管外周面套設有一套環，所述套環一端由外周面以鉚合或螺鎖貫穿鎖固所述長管與所述 小套管，另一端延伸有一抵止環，藉以抵住于另一支相對接的ㄇ形支架。
作為優選，所述直角套管設有一繩孔提供一調整繩穿設，該調整繩另一端綁接于所述彈力伸縮掛架兩端的勾部，所述調整繩設有一調整器可調整該調整繩長度。
作為優選,所述直角套管設有一繩孔提供一調整繩穿設，該調整繩的另一端穿過所述彈性伸縮掛架一端的勾部，綁接于同一條短管上的另一個直角套管的繩孔上，所述調整繩設有一調整器可調整該調整繩長度。
作為優選，所述勾部為具有三面相互垂直面共同形成開放式直角殼套，通過所述調整彈力伸縮掛架的長度，使兩端的勾部分別勾掛于空調主機上方的兩側轉角部位，調整所述調整繩長度使得相對接的兩ㄇ形支架吊設于空調主機下方，并使所述集水槽的每一片塑料導流板斜落往所述塑料底板集中形成下凹狀，使可將清洗之污水匯流由所述排水管排出。
所述的集水槽在收納時，通過兩端拉開兩ㄇ形支架再相對折疊，再收合彈力伸縮掛架一同收入一收納袋內，可有收納簡便、好攜帶的優點。
