申請日2013.10.29

　　公開(公告)日2014.04.02

　　IPC分類號G05D23/19

　　摘要

　　本實用新型公開了一種用于工業廢水廢氣處理的生物反應器的恒溫控制電路，包括第一電阻、第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、第一電容、第二電容、雙向晶閘管、二極管、橋式整流電路、第一發光二極管、第二發光二極管、第一電位器、第二電位器、時基芯片、變壓器、開關和電阻絲。本實用新型用于工業廢水廢氣處理的生物反應器的恒溫控制電路，控制器按照預定順序改變主電路或控制電路的接線，改變電路中電阻值來控制雙向晶閘管的開合，進一步控制電阻絲的發熱，從而達到恒溫控制的目的。

　　權利要求書

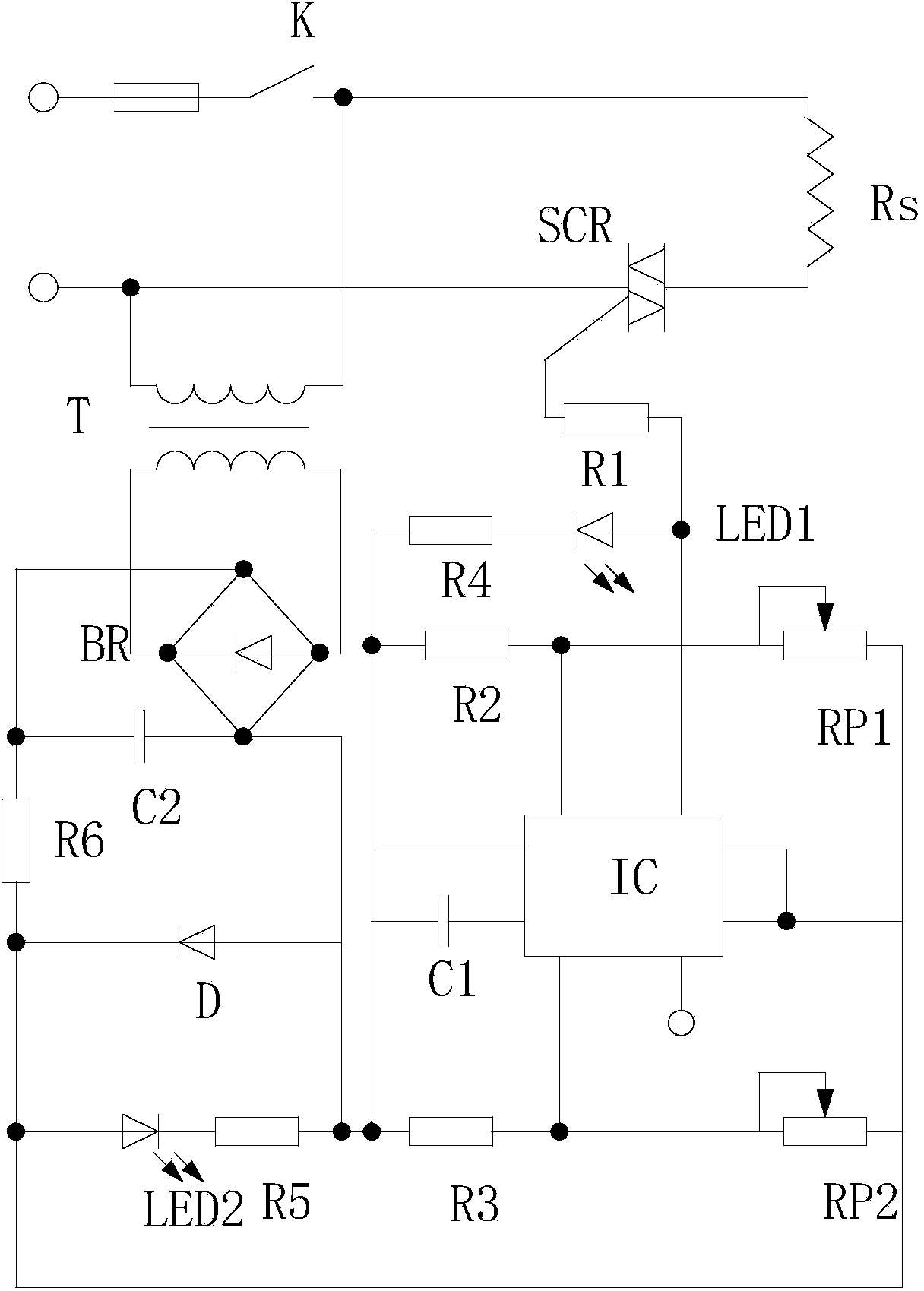

　　1.一種用于工業廢水廢氣處理的生物反應器的恒溫控制電路，其特征在于：包括第一電阻、第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、第一電容、第二電容、雙向晶閘管、二極管、橋式整流電路、第一發光二極管、第二發光二極管、第一電位器、第二電位器、時基芯片、變壓器、開關和電阻絲，所述電阻絲的第一端分別與所述開關的第一端和所述變壓器的一次繞組的第一端連接，所述開關的第二端與電源的正極連接，所述電阻絲的第二端與所述雙向晶閘管的第一陽極連接，所述雙向晶閘管的第二陽極分別與電源的負極和所述變壓器的一次繞組的第二端連接，所述雙向晶閘管的控制端與所述第一電阻的第一端連接，所述第一電阻的第二端分別與所述第一發光二極管的正極和所述時基芯片的輸出端連接，所述發光二極管的負極與所述第四電阻的第一端連接，所述第四電阻的第二端分別與所述第二電阻的第一端、所述時基芯片的接地端、所述第三電阻的第一端、所述第五電阻的第一端、所述二極管的正極和所述橋式整流電路的第一交流輸入端連接，所述第一電容的第二端與所述時基芯片的電壓控制端連接，所述第二電阻的第二端分別與所述時基芯片的低觸發端、所述第一電位器的第一端和所述第一電位器的滑動端連接，所述第一電位器的第二端分別與所述時基芯片的清零端、所述時基芯片的電源端、所述第二電位器的第一端、所述第二發光二極管的正極、所述二極管的負極和所述第六電阻的第一端連接，所述第二發光二極管的正極與所述第五電阻的第二端連接，所述第三電阻的第二端分別與所述時基芯片的高觸發端、所述第二電位器的第二端和所述第二電位器的滑動端連接，所述時基芯片的放電端接地，所述第六電阻的第二端分別與所述第二電容的第二端和所述橋式整流電路的第二交流輸入端連接，所述橋式整流電路的正極輸出端與所述變壓器的二次繞組的第一端連接，所述橋式整流電路的負極輸出端與所述變壓器的二次繞組的第 二端連接。

　　說明書

　　用于工業廢水廢氣處理的生物反應器的恒溫控制電路

　　技術領域

　　本實用新型涉及一種控制電路，尤其涉及一種用于工業廢水廢氣處理的生 物反應器的恒溫控制電路。

　　背景技術

　　當今社會對環境的保護越來越重視，各種工業廢水廢氣需要經過一系列的 處理才能排放到自然環境中，生物反應器在對工業廢水廢氣的處理中，其擁有 成本低、設備簡單、效果顯著優點而被廣泛的運用于各個領域，在生物反應器 工作時，保證其中微生物的正常生存環境是尤為重要的，現在的生物反應器部 分未設置溫度控制系統，已設置溫度控制系統的其溫度控制系統十分復雜。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種結構簡單的用于工 業廢水廢氣處理的生物反應器的恒溫控制電路。

　　本實用新型通過以下技術方案來實現上述目的：

　　一種用于工業廢水廢氣處理的生物反應器的恒溫控制電路，包括第一電阻、 第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、第一電容、第二電容、 雙向晶閘管、二極管、橋式整流電路、第一發光二極管、第二發光二極管、第 一電位器、第二電位器、時基芯片、變壓器、開關和電阻絲，所述電阻絲的第 一端分別與所述開關的第一端和所述變壓器的一次繞組的第一端連接，所述開 關的第二端與電源正極連接，所述電阻絲的第二端與所述雙向晶閘管的第一陽 極連接，所述雙向晶閘管的第二陽極分別與電源的負極和所述變壓器的一次繞 組的第二端連接，所述雙向晶閘管的控制端與所述第一電阻的第一端連接，所 述第一電阻的第二端分別與所述第一發光二極管的正極和所述時基芯片的輸出 端連接，所述發光二極管的負極與所述第四電阻的第一端連接，所述第四電阻 的第二端分別與所述第二電阻的第一端、所述時基芯片的接地端、所述第三電 阻的第一端、所述第五電阻的第一端、所述二極管的正極和所述橋式整流電路 的第一交流輸入端連接，所述第一電容的第二端與所述時基芯片的電壓控制端 連接，所述第二電阻的第二端分別與所述時基芯片的低觸發端、所述第一電位 器的第一端和所述第一電位器的滑動端連接，所述第一電位器的第二端分別與 所述時基芯片的清零端、所述時基芯片的電源端、所述第二電位器的第一端、 所述第二發光二極管的正極、所述二極管的負極和所述第六電阻的第一端連接， 所述第二發光二極管的正極與所述第五電阻的第二端連接，所述第三電阻的第 二端分別與所述時基芯片的高觸發端、所述第二電位器的第二端和所述第二電 位器的滑動端連接，所述時基芯片的放電端接地，所述第六電阻的第二端分別 與所述分第二電容的第二端和所述橋式整流電路的第二交流輸入端連接，所述 橋式整流電路的正極輸出端與所述變壓器的二次繞組的第一端連接，所述橋式 整流電路的負極輸出端與所述變壓器的二次繞組的第二端連接。

　　本實用新型的有益效果在于：

　　本實用新型用于工業廢水廢氣處理的生物反應器的恒溫控制電路，控制器 按照預定順序改變主電路或控制電路的接線，改變電路中電阻值來控制雙向晶 閘管的開合，進一步控制電阻絲的發熱，從而達到恒溫控制的目的。
