申請日2013.10.29

　　公開(公告)日2014.04.09

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種牧區太陽能一體化污水處理設備，包括光伏電池、污水泵、污泥泵、風機、調節池、厭氧池、缺氧池、好氧池和膜生物反應器，光伏電池分別為污水泵、污泥泵和風機供電，調節池用于收集牧區污水，污水泵置于調節池內并用于將調節池內的污水送到厭氧池內，厭氧池、缺氧池、好氧池和膜生物反應器依次相連，膜生物反應器的出水口為一體化污水處理設備的出水口，污泥泵置于膜生物反應器內并用于將膜生物反應器內的污泥排出或送至缺氧池內，風機通過風管為缺氧池和好氧池提供曝氣用空氣。本實用新型利用光伏電池將太陽能轉化為電能，維持污水處理設備的正常運行;結合厭氧反應、缺氧反應、好氧反應和膜生物反應，保證出水穩定達標。

　　權利要求書

　　1.一種牧區太陽能一體化污水處理設備，其特征在于：包括光伏電池、污 水泵、污泥泵、風機、調節池、厭氧池、缺氧池、好氧池和膜生物反應器，所 述光伏電池分別為所述污水泵、污泥泵和風機供電，所述調節池用于收集牧區 污水，所述污水泵置于所述調節池內并用于將所述調節池內的污水送到所述厭 氧池內，所述厭氧池、缺氧池、好氧池和膜生物反應器依次相連，所述膜生物 反應器的出水口為所述一體化污水處理設備的出水口，所述污泥泵置于所述膜 生物反應器內并用于將所述膜生物反應器內的污泥排出或送至所述缺氧池內， 所述風機通過風管為所述缺氧池和好氧池提供曝氣用空氣。

　　說明書

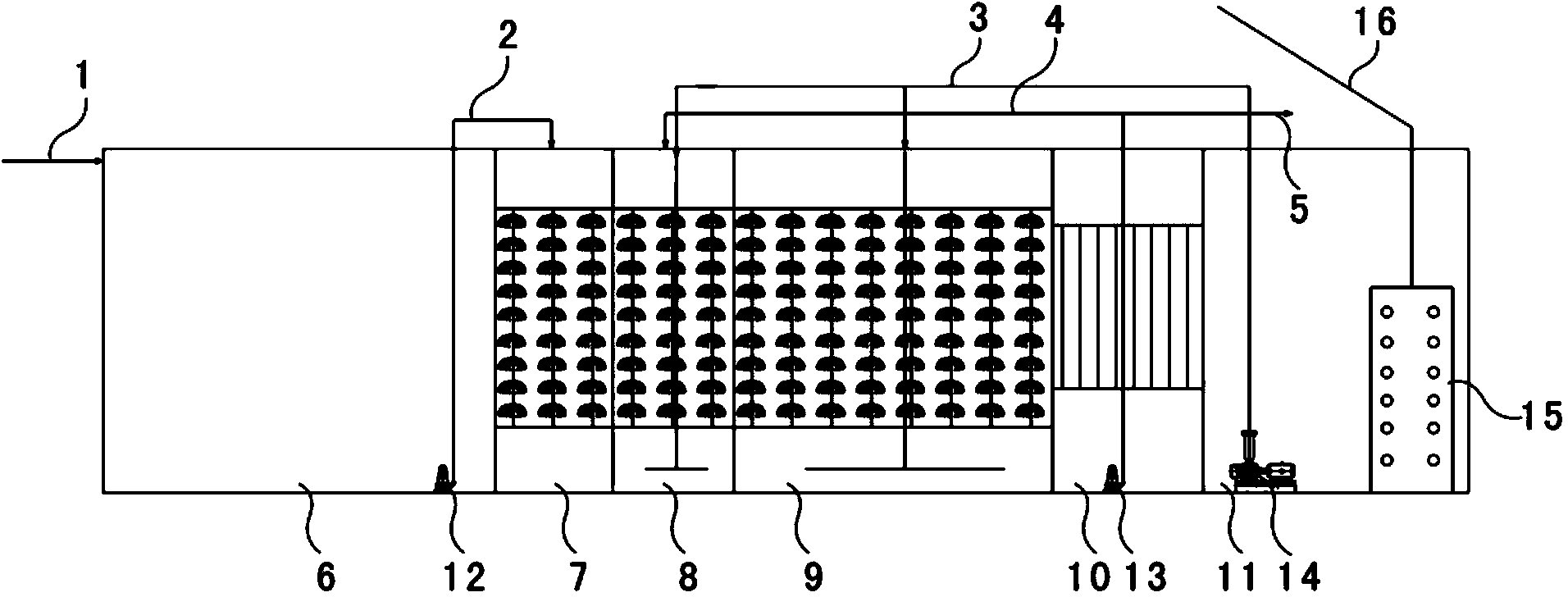

　　牧區太陽能一體化污水處理設備

　　技術領域

　　本實用新型涉及一種牧區污水處理設備，尤其涉及一種牧區太陽能一體化 污水處理設備。

　　背景技術

　　目前，污水處理設備在城市運用比較普遍，但在高原牧區運用較少，主要 因?yàn)楦咴�牧區很少通電，主要靠小型發電機供電，運行成本較高，不易普及; 而且主要采用傳統二沉池，其出水質量也不夠理想。

　　在高原牧區，寒冷干噪，日照時間長，太陽輻射強，但現有的牧區污水處 理設備未能利用這些自然條件。本實用新型正是基于這種自然條件并結合城市 污水處理設備優勢而提出的新技術方案。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種牧區太陽能一體化 污水處理設備。

　　本實用新型通過以下技術方案來實現上述目的：

　　本實用新型所述牧區太陽能一體化污水處理設備包括光伏電池、污水泵、 污泥泵、風機、調節池、厭氧池、缺氧池、好氧池和膜生物反應器，所述光伏 電池分別為所述污水泵、污泥泵和風機供電，所述調節池用于收集牧區污水， 所述污水泵置于所述調節池內并用于將所述調節池內的污水送到所述厭氧池 內，所述厭氧池、缺氧池、好氧池和膜生物反應器依次相連，所述膜生物反應 器的出水口為所述一體化污水處理設備的出水口，所述污泥泵置于所述膜生物 反應器內并用于將所述膜生物反應器內的污泥排出或送至所述缺氧池內，所述 風機通過風管為所述缺氧池和好氧池提供曝氣用空氣。

　　上述各部件均為現有成熟產品，其中，膜生物反應器簡稱MBR(Membrane Bio-Reactor)，也稱為MBR膜池，主要由膜分離組件及生物反應器兩部分組成， 采用透氣性致密膜(如硅橡膠膜)或微孔膜(如疏水性聚合膜)，以板式或中空 纖維式組件，在保持氣體分壓低于泡點(Bubble Point)情況下，可實現向生物 反應器的無泡曝氣。

　　本實用新型的有益效果在于：

　　本實用新型利用光伏電池將太陽能轉化為電能，維持污水處理設備的正常 運行，能耗低;污水依次經過厭氧反應、缺氧反應、好氧反應和膜生物反應， 保證出水穩定達標;本一體化污水處理設備集成度高、運行成本低、運行穩定， 占地少且便于移動，可置于低下或室內以實現保溫節能，適合在牧區推廣。
