申請日2013.10.29

　　公開(公告)日2014.03.05

　　IPC分類號C02F11/04; C02F9/14

　　摘要

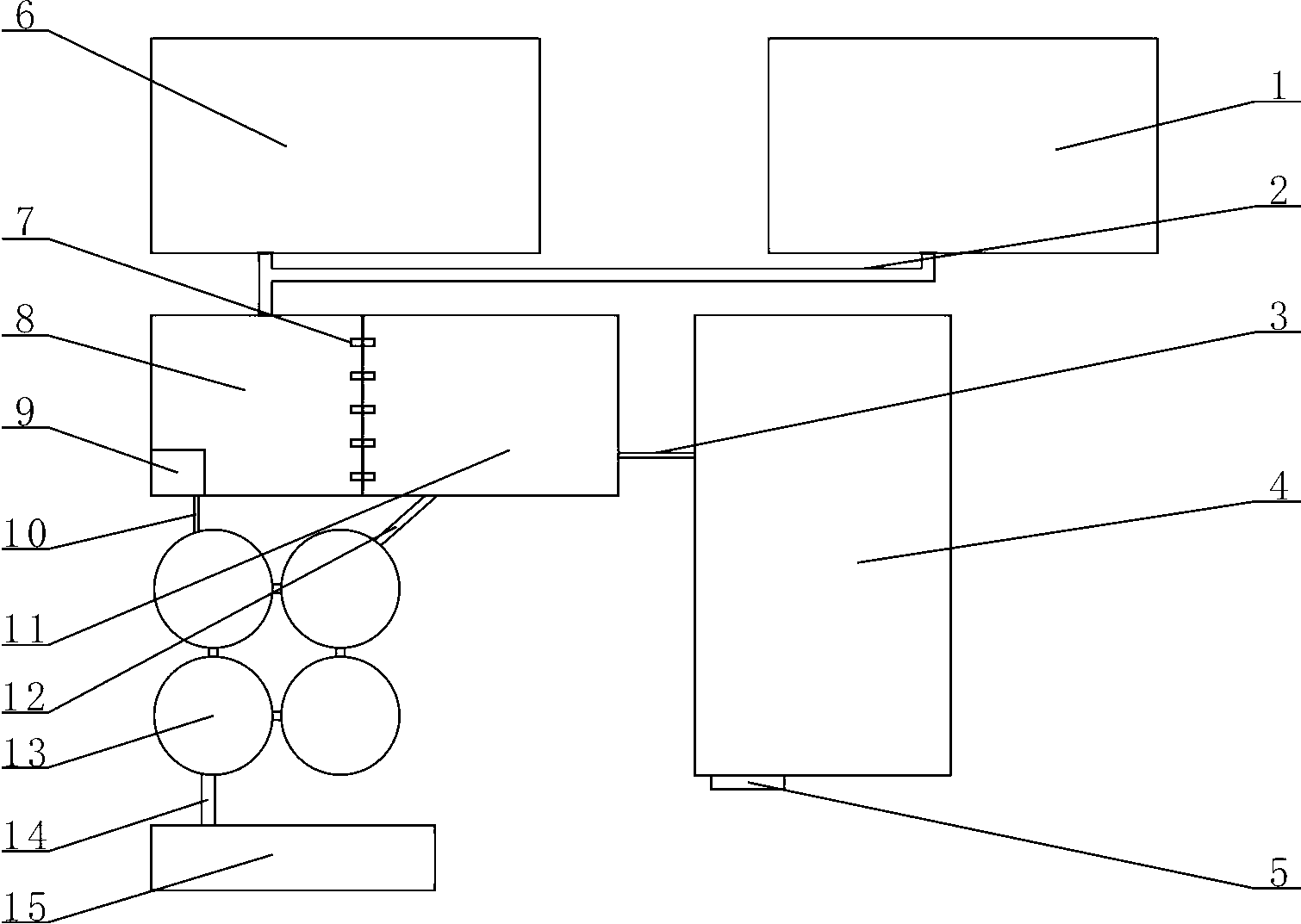

　　一種養豬場污水處理系統，涉及豬舍污水處理領域，由化糞池(8)、沉淀池(11)、過濾澄清池(4)、沼氣處理罐(13)和沼氣處理中心(15)組成，在成品豬舍(1)和豬仔舍(6)的地下設置排污管道(2)，排污管道(2)將成品豬舍(1)和豬仔舍(6)與化糞池(8)相連接，在化糞池(8)一側設有沉淀池(11)，化糞池(8)的一角設有高壓泵(9)，高壓泵(9)通過第二管道(10)與沼氣處理罐(13)相連接，沼氣處理罐(13)上通過第三管道(12)和沼氣管道(14)分別與沉淀池(11)和沼氣處理中心(15)相連接，過濾澄清池(4)通過第一管道(3)與沉淀池(11)相連接;本發明實用性強，使用起來比較方便，在很好的處理了糞水的同時大大節省了資源，實現了可持續發展的道路。

　　權利要求書

　　1.一種養豬場污水處理系統，包括化糞池(8)、沉淀池(11)、過濾澄清池(4)、沼氣處理罐(13)和沼氣處理中心(15)，其特征是：在成品豬舍(1)和豬仔舍(6)的地下設置排污管道(2)，排污管道(2)將成品豬舍(1)和豬仔舍(6)與化糞池(8)相連接，在化糞池(8)一側設有沉淀池(11)，化糞池(8)和沉淀池(11)的連接墻上部設有過濾管(7);在化糞池(8)的一角設有高壓泵(9)，高壓泵(9)通過第二管道(10)與沼氣處理罐(13)相連接，沼氣處理罐(13)上通過第三管道(12)和沼氣管道(14)分別與沉淀池(11)和沼氣處理中心(15)相連接，在沼氣處理中心(15)的一側設有過濾澄清池(4)，過濾澄清池(4)通過第一管道(3)與沉淀池(11)相連接，在過濾澄清池(4)的低端設有過濾出口(5)。

　　2.根據權利要求1所述的一種養豬場污水處理系統，其特征是：所述過濾管(7)至少有三根，在過濾管(7)內設有過濾網。

　　3.根據權利要求1所述的一種養豬場污水處理系統，其特征是：所述成品豬舍(1)和豬仔舍(6)的底面高于化糞池(8)、沉淀池(11)和過濾澄清池(4)的頂面。

　　4.根據權利要求1所述的一種養豬場污水處理系統，其特征是：所述化糞池(8)內設有攪拌器。

　　說明書

　　一種養豬場污水處理系統

　　【技術領域】

　　本發明涉及豬舍污水處理領域，尤其是涉及一種養豬場污水處理系統。

　　【背景技術】

　　公知的，養豬所排出的糞水一直都是很難解決的難題，通常的養豬場都是先將豬的糞水先集中排放在豬場周圍的糞坑里，然后等積壓一定時間之后有專人拉走變賣，但是這樣就造成了在積壓這段時間里周圍的空氣臭氣熏天，不但影響了周圍人們的生活，而且對養的豬本身也非常不利，極其容易造成傳染病的發生，雖然有的豬場設有沼氣池，但是沼氣池的處理能力相當有限，而沼氣池不能將豬的糞水進行區別使用，極大的降低了對糞水的利用率。

　　【發明內容】

　　為了克服背景技術中的不足，本發明公開了一種養豬場污水處理系統，本發明通過在地勢較高處設置成品豬舍和豬仔舍，并將其糞水通過地勢較低處得化糞池、沉淀池、過濾澄清池以及沼氣處理罐的處理，來達到高效處理廢水和節省能源的目的。

　　為了實現所述發明目的，本發明采用如下技術方案：

　　一種養豬場污水處理系統，包括化糞池、沉淀池、過濾澄清池、沼氣處理罐和沼氣處理中心，在成品豬舍和豬仔舍的地下設置排污管道，排污管道將成品豬舍和豬仔舍與化糞池相連接，在化糞池一側設有沉淀池，化糞池和沉淀池的連接墻的上部設有過濾管;在化糞池的一角設有高壓泵，高壓泵通過第二管道與沼氣處理罐相連接，沼氣處理罐上通過第三管道和沼氣管道分別與沉淀池和沼氣處理中心相連接，在沼氣處理中心的一側設有過濾澄清池，過濾澄清池通過第一管道與沉淀池相連接，在過濾澄清池的低端設有過濾出口。

　　所述過濾管至少有三根，在過濾管內設有過濾網。

　　所述成品豬舍和豬仔舍的底面高于化糞池、沉淀池和過濾澄清池的頂面。

　　所述化糞池內設有攪拌器。

　　由于采用了上述技術方案，本發明具有如下有益效果：

　　本發明所述的一種養豬場污水處理系統，包括化糞池、沉淀池、過濾澄清池、沼氣處理罐和沼氣處理中心，通過在地勢較高處設置成品豬舍和豬仔舍，并將其糞水通過地勢較低處得化糞池、沉淀池、過濾澄清池以及沼氣處理罐的處理，來達到高效處理廢水和節省能源的目的;本發明實用性強，使用起來比較方便，在很好的處理了糞水的同時大大節省了資源，實現了可持續發展的道路。
