申請日2013.10.30
公開(公告)日2016.06.01
IPC分類號G06F19/00
摘要

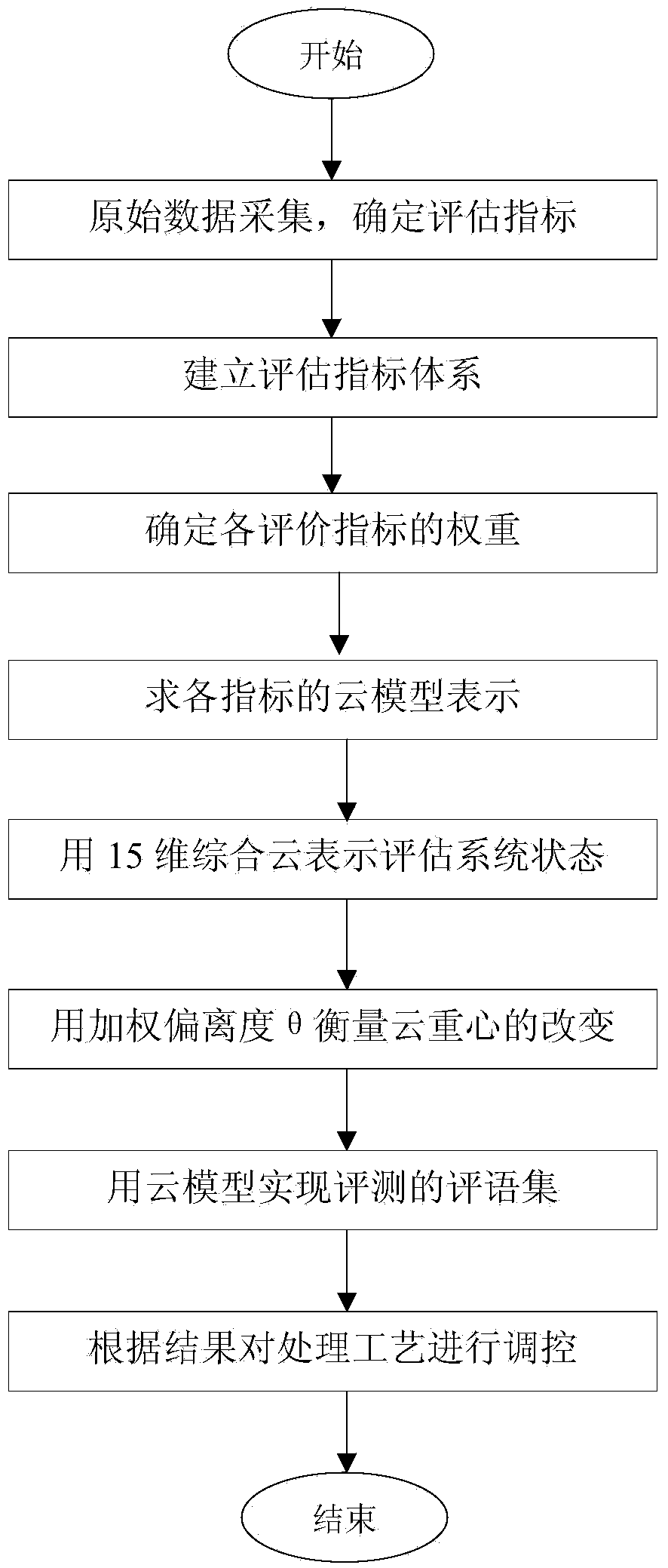

一種冶金行業污水處理工藝調控方法，涉及冶金行業污水處理技術。采集數據確定評估指標;建立評估指標體系;計算各項指標權重值，用來描述各項指標對冶金污水處理工藝實際運行效果的影響程度;建立各項指標云模型，用來描述各項指標在待評估冶金污水處理工藝中最接近實際狀態的運行效果;用一個15維綜合云T來描述各項指標構成的待評估冶金污水處理工藝的整體運行狀態;計算加權偏離度θ用來衡量綜合云重心T的改變，反映待評估污水處理工藝運行狀態與理想狀態下污水處理工藝運行效果的差距;評測加權偏離度θ得到評估結果，對處理工藝進行調控。本發明能夠結合具體冶金污水處理工藝，對每種工藝進行準確的評估及調控，保證工藝的實際運行效果。
權利要求書
1.一種冶金行業污水處理工藝調控方法，其特征在于：包括以下步驟：
步驟1：采集數據，確定評估指標：
對不同類型、不同規模的冶金企業進行現場調研，針對冶金行業污水特征，選定15個評價指標，具體包括8個定量指標與7個定性指標：
所述的定量指標包括：運行成本費用P3、基建投資費用P4、單元產值用水量P5、COD去除率S1、SS去除率S2、重金屬去除率S3、酚氰去除率S4、出水資源化利用率S58項指標;
上述8項定量指標的數據由現場多次采樣測定取平均值獲得;
所述的定性指標包括：技術上對原有工程的利用程度P1、技術可靠性和穩定性P2、對水質水量水溫的適應性P6、人員結構R1、運行管理難易程度R2、對廠區整個環境的影響R3、對操作人員的健康影響R47項指標;
上述7項定性指標采用專家評分法給予評分，評分方法采用10標度法，10標度分別為非常差、很差、較差、差、一般、好、較好、很好、非常好、極好，對應的評分依次為0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0;
步驟2：利用步驟1中的評估指標建立評估指標體系，評估指標體系采用壓力-狀態-響應PSR模型建立，該模型中的壓力指標P對應步驟1中的技術上對原有工程的利用程度、技術可靠性和穩定性、運行成本費用、基建投資費用、單元產值用水量和對水質水量水溫的適應性;狀態指標S對應步驟1中的COD去除率、SS去除率、重金屬去除率、酚氰去除率和出水資源化利用率;響應指標R對應步驟1中的人員結構、運行管理難易程度、對廠區整個環境的影響和對操作人員的健康影響;
評估指標體系由Ⅰ、Ⅱ、Ⅲ三層組成：
�、駥訛槟繕�(biāo)層——待評估的冶金污水處理工藝;
�、�?qū)訛橹虚g層，由壓力指標P、狀態指標S和響應指標R組成;
�、髮訛橹笜�(biāo)層，由15個獨立的評估指標組成;
步驟3：在步驟2中建立的評估指標體系的基礎上利用層次分析法計算各項指標的權重值，該權重值用來描述各項指標對冶金污水處理工藝實際運行效果的影響程度：
步驟3.1：建立Ⅰ-Ⅱ?qū)优袛嗑仃嘇：根據步驟2中Ⅱ?qū)拥?項指標對目標層Ⅰ層的重要程度構建Ⅰ-Ⅱ?qū)优袛嗑仃嘇，該重要程度指壓力指標P、狀態指標S和響應指標R三項指標對冶金污水處理工藝實際運行效果的影響大小，通過專家打分得出，對重要性程度按1-9賦值：1表示兩個指標相比，具有同等重要性;3表示兩個元素相比，前者比后者稍重要;5表示兩個元素相比，前者比后者明顯重要;7表示兩個元素相比，前者比后者強烈重要;9表示兩個元素相比，前者比后者極端重要;2、4、6、8表示上述判斷的中間值;它們的倒數表示若元素i與元素j的重要性之比為aij,則元素j與元素i的重要性之比為aji=1/aij;
構建Ⅰ-Ⅱ?qū)优袛嗑仃嘇，方法為：
壓力指標P與壓力指標P相比得出a11，壓力指標P與狀態指標S相比得出a12，壓力指標P與響應指標R相比得出a13，作為Ⅰ-Ⅱ?qū)优袛嗑仃嚨牡?行;
狀態指標S與壓力指標P相比得出a21，狀態指標S與狀態指標S相比得出a22，狀態指標S與響應指標R相比得出a23，作為Ⅰ-Ⅱ?qū)优袛嗑仃嚨?行;
同理，響應指標R與壓力指標P相比得出a31，響應指標R與狀態指標S相比得出a32，響應指標R與響應指標R相比得出a33，作為Ⅰ-Ⅱ?qū)优袛嗑仃嚨牡?行;
步驟3.2：根據Ⅲ層中15項指標：技術上對原有工程的利用程度P1、技術可靠性和穩定性P2、運行成本費用P3、基建投資費用P4、單元產值用水量P5、對水質水量水溫的適應性P66項指標對第Ⅱ?qū)又械膲毫χ笜?biāo)P的重要程度構建Ⅱ-Ⅲ層判斷矩陣C，該重要程度表示上述6項指標對壓力指標P的影響大小，方法與步驟3.1中構建Ⅰ-Ⅱ?qū)优袛嗑仃嚪椒ㄏ嗤?/P>
Ⅱ-Ⅲ層判斷矩陣C的第1行分別為技術上對原有工程的利用程度P1與技術上對原有工程的利用程度P1、技術可靠性和穩定性P2、運行成本費用P3、基建投資費用P4、單元產值用水量P5、對水質水量水溫的適應性P66個指標的重要程度打分;
第2行分別為技術可靠性和穩定性P2與技術上對原有工程的利用程度P1、技術可靠性和穩定性P2、運行成本費用P3、基建投資費用P4、單元產值用水量P5、對水質水量水溫的適應性P66個指標的重要程度打分;
其余各行依次類推，得到Ⅱ-Ⅲ層6×6判斷矩陣C;
同理，根據第Ⅲ層中COD去除率S1、SS去除率S2、重金屬去除率S3、酚氰去除率S4、出水資源化利用率S55項指標對狀態指標S的重要程度，該重要程度表示上述5項指標對狀態指標S的影響程度，通過打分得出一個5×5的判斷矩陣D：
判斷矩陣D的第1行分別為COD去除率S1與COD去除率S1、SS去除率S2、重金屬去除率S3、酚氰去除率S4、出水資源化利用率S55項指標的重要程度打分;
第2行分別為SS去除率S2與COD去除率S1、SS去除率S2、重金屬去除率S3、酚氰去除率S4、出水資源化利用率S55項指標的重要程度打分;其余3行可依次得出;
根據第Ⅲ層中人員結構R1、運行管理難易程度R2、對廠區整個環境的影響R3、對操作人員的健康影響R44項指標對響應指標R的重要程度，該重要表示上述4項指標對響應指標R的影響大小，通過打分得出一個4×4的判斷矩陣F：
判斷矩陣F的第1行分別為人員結構R1與人員結構R1、運行管理難易程度R2、對廠區整個環境的影響R3、對操作人員的健康影響R44項指標的重要程度打分;
第2行分別為運行管理難易程度R2與人員結構R1、運行管理難易程度R2、對廠區整個環境的影響R3、對操作人員的健康影響R44項指標的重要程度打分;余下2行可依次得出;
步驟3.3：對步驟3.1和步驟3.2中的確定的判斷矩陣進行排序，經一致性檢驗，得到每個指標的權重wi，具體做法如下所述：
計算出各判斷矩陣的最大特征根λmax及其對應的特征向量ζ，特征向量ζ經歸一化后記為w’，w’的元素即為同一層次因素對于上一層次某因素的相對重要性的排序權值，該過程稱為排序;
進行一致性檢驗后，得到每個指標對應的權重值wi，且有i=1～15，0 步驟4：建立步驟1中的各項指標的云模型，用期望Ei來描述各項指標在待評估冶金污水處理工藝中最接近實際狀態的運行效果，包括以下步驟： 步驟4.1：對每一個定量指標，根據步驟1中現場多次采樣測定的數據樣本，用一個云模型來表示： Ei=(Ei1+Ei2+…+Ein)/n 式中，Ei表示指標的期望;Ei1～Ein表示每項指標的n個數據樣本; 步驟4.2：對每個定性指標，根據步驟1中的專家10標度打分?jǐn)?shù)據樣本，對于n個專家打分的結果，用另一個云模型表征該定性指標在待評估模型狀態下最真實的狀態，公式如下： Ei=(Ei1+Ei2+…+Ein)/n 式中，Ei表示指標的期望;Ei1～Ein表示每個指標的n個專家打分分值; 步驟5：在步驟4確定的各項指標的云模型表示的基礎上，用一個15維綜合云T來描述由步驟1確定的各項指標構成的待評估冶金污水處理工藝的整體運行狀態： 當評估體系中15個指標所反映的處理工藝的運行狀態發生變化時，這個15維綜合云的形狀也會發生變化，其重心隨之改變，綜合云的重心T的改變則反映了該冶金污水處理工藝的運行效果的好壞： T=(T1,T2,…T15) 式中Ti=Ei×wi，i=1～15; 當系統狀態發生變化時，其重心變化為T'： T'=(T'1,T'2,…,T'15) 式中，T'=E′i×w′i;E′i代表各指標變化后的期望值，w′i表示各指標發生變化后的權重值; 步驟6：利用步驟5得出的結果，計算加權偏離度θ，用加權偏離度θ衡量綜合云重心T的改變，反映出待評估污水處理工藝運行狀態與理想狀態下污水處理工藝運行效果的差距： 待評估冶金污水處理工藝?yán)硐霠顟B(tài)下的各項指標值是已知的，假設待評估工藝?yán)硐霠顟B(tài)下的云重心向量T0，該云重心向量T0表示待評估污水處理工藝?yán)硐霠顟B(tài)下的運行處理效果，式為： T0=Ei0×wi=(T01,T02,…,T015) 式中：Ei0為待評估冶金污水處理工藝?yán)硐霠顟B(tài)下的期望值，即理想狀態下待評估處理技術的運行處理效果，wi為步驟3中所求的各項指標的權重值，T01,T02,…,T015分別為各項指標的在待評估處理工藝?yán)硐霠顟B(tài)下云重心向量; 將由步驟5中得到的待評估狀態下的綜合云重心向量T進行歸一化，得到一組向量TG=(T1G,T2G,…,TiG)： 式中，TG表示歸一后的綜合云向量，Ti0表示該工藝?yán)硐霠顟B(tài)下的運行狀態單個指標的云重心向量，Ti表示某一指標待評估狀態下的云重心向量; 經歸一化之后，表征系統狀態的綜合云重心向量均為有大小、有方向、無量綱的值; 把各指標歸一化之后的向量值乘以其權重值wi，然后再相加，取平均值后得到加權偏離度θ： 其中，θ表示加權偏離度，且有0≤θ≤1，wi表示步驟3中所求的第i個單項指標的權重值，TGi表示待評估狀態下單個指標歸一后的云重心向量; 步驟7:評測步驟6中的得到的加權偏離度θ，得到評估結果： 將非常差、很差、較差、差、一般、好、較好、很好、非常好、極好10個評語置于連續的坐標尺上，并將每個評語值都用云模型來實現，其分別對應的云模型的期望為0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0，構成一個定性評測的云發生器; 將待評估的污水處理工藝的理想狀態視為極好，若θ絕對值越大則表示該工藝在待狀態下與理想狀態越接近，性能越好;若θ絕對值越小，則表示該處理工藝在待狀態下與理想狀態差距越大，性能有待調控; 步驟8：根據步驟7的結果對處理工藝進行調控： 對步驟7得出的評判結果，若得出的結果為極好、非常好、很好，則說明該冶金污水處理工藝適用于該冶金企業污水;若得出其余結果，則說明該工藝存在需要改進的地方，要對該工藝進行靈敏度分析，再繼續對工藝進行調整。 說明書 一種冶金行業污水處理工藝調控方法 技術領域 本發明涉及一種冶金行業污水處理技術，特別涉及一種基于層次分析法(AHP)的云重心評判法(MCGC)的冶金行業污水處理工藝調控方法。 背景技術 冶金行業由于其生產工藝復雜，生產過程中會產生大量的污水，其污水特征是水量大、污染物種類多、水質復雜多變，是一種難處理的工業廢水。隨著國家環保政策力度的不斷加強，以及大量出現的嚴重環境問題，使得冶金企業必須選擇合適的污水處理工藝。 19世紀70年代以前，大多數污水處理工藝的選擇都根據設計者的經驗選擇處理工藝或是采取當時主流處理工藝，所依靠的僅是感性的認識，缺乏針對性和科學性，造成所選擇的污水處理工藝處理效果達不到行業排放標準，或者是運行成本過高，浪費資源。19世紀70年代后，陸續提出了一些污水處理技術評估方法，包括層次分析法、加權優序法、效用函數法、相關分析法等，雖然從一定程度上提高了污水處理工藝選擇的準確性與科學性，但由于評估方法本身存在的缺點及在評估過程中對定性指標的模糊性與隨機性的忽略，造成評估結果偏離實際情況。 發明內容 針對現有技術存在的不足，本發明的目的是提供一種冶金行業污水處理工藝調控方法，以達到科學、準確的調整冶金污水處理工藝的目的。 本發明的技術方案是這樣實現的：一種冶金行業污水處理工藝調控方法，包括以下步驟： 步驟1：采集數據，確定評估指標： 對不同類型、不同規模的冶金企業進行現場調研，針對冶金行業污水特征，選定15個評價指標，具體包括8個定量指標與7個定性指標： 所述的定量指標包括：運行成本費用P3、基建投資費用P4、單元產值用水量P5、COD去除率S1、SS去除率S2、重金屬去除率S3、酚氰去除率S4、出水資源化利用率S58項指標; 上述8項定量指標的數據由現場多次采樣測定取平均值獲得; 所述的定性指標包括：技術上對原有工程的利用程度P1、技術可靠性和穩定性P2、對水質水量水溫的適應性P6、人員結構R1、運行管理難易程度R2、對廠區整個環境的影響R3、對操作人員的健康影響R47項指標; 上述7項定性指標采用專家評分法給予評分，評分方法采用10標度法，10標度分別為非常差、很差、較差、差、一般、好、較好、很好、非常好、極好，對應的評分依次為0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0： 步驟2：利用步驟1中的評估指標建立評估指標體系，評估指標體系采用壓力-狀態-指標PSR模型建立，該模型中的壓力指標P對應步驟1中的技術上對原有工程的利用程度、技術可靠性和穩定性、運行成本費用、基建投資費用、單元產值用水量和對水質水量水溫的適應性;狀態指標S對應步驟1中的COD去除率、SS去除率、重金屬去除率、芬氰去除率和出水資源化利用率;響應指標R對應步驟1中的人員結構、運行管理難易程度、對廠區整個環境的影響和對操作人員的健康影響; 評估指標體系由I、II、III三層組成： I層為目標層——待評估的冶金污水處理工藝; II層為中間層，由壓力指標P、狀態指標S和響應指標R組成; III層為指標層，由15個獨立的評估指標組成; 步驟3：在步驟2中建立的評估指標體系的基礎上利用層次分析法計算各項指標的權重值，該權重值用來描述各項指標對冶金污水處理工藝實際運行效果的影響程度： 步驟3.1：建立I-II層判斷矩陣A：根據步驟2中II層的3項指標對目標層I層的重要程度構建I-II層判斷矩陣A，該重要程度指壓力指標P、狀態指標S和相應指標R三項指標對冶金污水處理工藝實際運行效果的影響大小，通過專家打分得出，對重要性程度按1-9賦值：1表示兩個指標相比，具有同等重要性;3表示兩個元素相比，前者比后者稍重要;5表示兩個元素相比，前者比后者明顯重要;7表示兩個元素相比，前者比后者強烈重要;9表示兩個元素相比，前者比后者極端重要;2、4、6、8表示上述判斷的中間值;它們的倒數表示若元素i與元素j的重要性之比為aij，則元素j與元素i的重要性之比為aji=1/aij; 構建I-II層判斷矩陣A，方法為： 壓力指標P與壓力指標P相比得出a11，壓力指標P與狀態指標S相比得出a12，壓力指標P與響應指標R相比得出a13，作為I-II層判斷矩陣的第1行; 狀態指標S與壓力指標P相比得出a21，狀態指標S與狀態指標S相比得出a22，狀態指標S與響應指標R相比得出a23，，作為I-II層判斷矩陣第2行; 同理，響應指標R與壓力指標P相比得出a31，響應指標R與狀態指標S相比得出a32，響應指標R與響應指標R相比得出a33，作為I-II層判斷矩陣的第3行; 步驟3.2：根據III層中15項指標：技術上對原有工程的利用程度P1、技術可靠性和穩定性P2、運行成本費用P3、基建投資費用P4、單元產值用水量P5、對水質水量水溫的適應性P66項指標對第II層中的壓力指標P的重要程度構建II-III層判斷矩陣C，該重要程度表示上述6項指標對壓力指標P的影響大小，方法與步驟3.1中構建I-II層判斷矩陣方法相同： II-III層判斷矩陣C的第1行分別為技術上對原有工程的利用程度P1與技術上對原有工程的利用程度P1、技術可靠性和穩定性P2、運行成本費用P3、基建投資費用P4、單元產值用水量P5、對水質水量水溫的適應性P66個指標的重要程度打分; 第2行分別為技術可靠性和穩定性P2與技術上對原有工程的利用程度P1、技術可靠性和穩定性P2、運行成本費用P3、基建投資費用P4、單元產值用水量P5、對水質水量水溫的適應性P66個指標的重要程度打分; 其余各行依次類推，得到II-III層6×6判斷矩陣C; 同理，根據第III層中COD去除率S1、SS去除率S2、重金屬去除率S3、酚氰去除率S4、出水資源化利用率S55項指標對狀態指標S的重要程度，該重要程度表示上述5項指標對狀態指標S的影響程度，通過打分得出一個5×5的判斷矩陣D： 判斷矩陣D的第1行分別為COD去除率S1與COD去除率S1、SS去除率S2、重金屬去除率S3、酚氰去除率S4、出水資源化利用率S55項指標的重要程度打分; 第2行分別為SS去除率S2與COD去除率S1、SS去除率S2、重金屬去除率S3、酚氰去除率S4、出水資源化利用率S55項指標的重要程度打分;其余3行可依次得出; 根據第III層中人員結構R1、運行管理難易程度R2、對廠區整個環境的影響R3、對操作人員的健康影響R44項指標對響應指標R的重要程度，該重要表示上述4項指標對響應指標R的影響大小，通過打分得出一個4×4的判斷矩陣F： 判斷矩陣F的第1行分別為人員結構R1與人員結構R1、運行管理難易程度R2、對廠區整個環境的影響R3、對操作人員的健康影響R44項指標的重要程度打分; 第2行分別為運行管理難易程度R2與人員結構R1、運行管理難易程度R2、對廠區整個環境的影響R3、對操作人員的健康影響R44項指標的重要程度打分;余下2行可依次得出; 步驟3.3：對步驟3.1和步驟3.2中的確定的判斷矩陣進行排序，經一致性檢驗，得到每個指標的權重wi，具體做法如下所述： 計算出各判斷矩陣的最大特征根λmax及其對應的特征向量ζ，特征向量ζ經歸一化后記為w’，w’的元素即為同一層次因素對于上一層次某因素的相對重要性的排序權值，該過程稱為排序; 進行一致性檢驗后，得到每個指標對應的權重值wi，且有i=1～15，0 步驟4：建立步驟1中的各項指標的云模型，用期望Ei來描述各項指標在待評估冶金污水處理工藝中最接近實際狀態的運行效果，包括以下步驟： 步驟4.1：對每一個定量指標，根據步驟1中現場多次采樣測定的數據樣本，用一個云模型來表示： Ei=(Ei1+Ei2+…+Ein)/n 式中，Ei表示指標的期望;Ei1～Ein表示每項指標的n個數據樣本; 步驟4.2：對每個定性指標，根據步驟1中的專家10標度打分?jǐn)?shù)據樣本，對于n個專家打分的結果，用另一個云模型表征該定性指標在待評估模型狀態下最真實的狀態，公式如下： Ei=(Ei1+Ei2+…+Ein)/n 式中，Ei表示指標的期望;Ei1～Ein表示每個指標的n個專家打分分值; 步驟5：在步驟4確定的各項指標的云模型表示的基礎上，用一個15維綜合云T來描述由步驟1確定的各項指標構成的待評估冶金污水處理工藝的整體運行狀態： 當評估體系中15個指標所反映的處理工藝的運行狀態發生變化時，這個15維綜合云的形狀也會發生變化，其重心隨之改變，綜合云的重心T的改變則反映了該冶金污水處理工藝的運行效果的好壞： T=(T1，T2，…T15) 式中Ti=Ei×wi，i=1～15; 當系統狀態發生變化時，其重心變化為T′： T′=(T′1，T′2，…，T′15) 式中，T′=E′i×w′i，i=1～15;E′i代表各指標變化后的期望值，w′i表示各指標發生變化后的權重值; 步驟6：利用步驟5得出的結果，計算加權偏離度θ，用加權偏離度θ衡量綜合云重心T的改變，反映出待評估污水處理工藝運行狀態與理想狀態下污水處理工藝運行效果的差距： 待評估冶金污水處理工藝?yán)硐霠顟B(tài)下的各項指標值是已知的，假設待評估工藝?yán)硐霠顟B(tài)下的云重心向量T0，該云重心向量T0表示待評估污水處理工藝?yán)硐霠顟B(tài)下的運行處理效果，式為： T0=Ei0×wi=(T01，T02，…，T015) 式中：Ei0為待評估冶金污水處理工藝?yán)硐霠顟B(tài)下的期望值，即理想狀態下待評估處理技術的運行處理效果，wi為步驟3中所求的各項指標的權重值，T01，T02，…，T015分別為各項指標的在待評估處理工藝?yán)硐霠顟B(tài)下云重心向量; 將由步驟5中得到的待評估狀態下的綜合云重心向量T進行歸一化，得到一組向量 TG=(T1G，T2G，…，TiG)(i=1～15)： 式中，TG表示歸一后的綜合云向量，Ti0表示該工藝?yán)硐霠顟B(tài)下的運行狀態單個指標的云重心向量，Ti表示某一指標待評估狀態下的云重心向量; 經歸一化之后，表征系統狀態的綜合云重心向量均為有大小、有方向、無量綱的值; 把各指標歸一化之后的向量值乘以其權重值wi，然后再相加，取平均值后得到加權偏離度θ： 其中，θ表示加權偏離度，且有0≤θ≤1，wi表示步驟3中所求的第i個單項指標的權重值，TGi(i=1～15)表示待評估狀態下單個指標歸一后的云重心向量; 步驟7：評測步驟6中的得到的加權偏離度θ，得到評估結果： 將非常差、很差、較差、差、一般、好、較好、很好、非常好、極好10個評語置于連續的坐標尺上，并將每個評語值都用云模型來實現，其分別對應的云模型的期望為0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0，構成一個定性評測的云發生器; 將待評估的污水處理工藝的理想狀態視為極好，則θ絕對值越大則表示該工藝在待狀態下與理想狀態越接近，性能越好;若θ絕對值越小，則表示該處理工藝在待狀態下與理想狀態差距越大，性能有待調控; 步驟8：根據步驟7的結果對處理工藝進行調控： 對步驟7得出的評判結果，若得出的結果為極好、非常好、很好，則說明該冶金污水處理工藝適用于該冶金企業污水;若得出其余結果，則說明該工藝存在需要改進的地方，要對該工藝進行靈敏度分析，提出調控方案。 本發明的有益效果：本發明提出的一種冶金行業污水處理工藝調控方法，計算簡便靈活、結果直觀、分辨率高。能夠結合具體冶金污水處理工藝，對每種工藝進行準確的評估，并對每種工藝存在的問題進行調控，使其運行效果達到國家相關標準規定的污水排放標準，保證工藝的實際運行效果，可對環境保護做出一定的貢獻。
