申請日2013.10.30

　　公開(公告)日2015.05.06

　　IPC分類號H02H7/08

　　摘要

　　本發明公開了一種用于污泥脫水機的電動機的高溫自動停機控制電路，包括第一電阻、第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、第七電阻、第八電阻、第一電容、第二電容、第一二極管、第二二極管、第三二極管、發光二極管、電位器、熱敏電阻、功率開關集成電路、時基芯片、三極管、繼電器、繼電器的常閉觸點開關和啟動開關。本發明用于污泥脫水機的電動機的高溫自動停機控制電路工作時，當電動機溫度超過設定值時，熱明電阻受熱阻值變小，使功率開關集成電路的選通端輸入低電位，其導通，發光二極管點亮，一段時間后，時基芯片輸出低電位，繼電器吸合，斷開繼電器的常閉觸點開關，切斷電動機電路。

　　權利要求書

　　1.一種用于污泥脫水機的電動機的高溫自動停機控制電路，其特征在于： 包括第一電阻、第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、第七 電阻、第八電阻、第一電容、第二電容、第一二極管、第二二極管、第三二極 管、發光二極管、電位器、熱敏電阻、功率開關集成電路、時基芯片、三極管、 繼電器、繼電器的常閉觸點開關和啟動開關，所述啟動開關第一端與電源正極 連接，所述啟動開關第二端分別與所述第八電阻的第一端、所述三極管的發射 極、所述第三電阻的第一端、所述第二電阻的第一端、所述第一電阻的第一端 和所述功率開關集成電路的電源端連接，所述第八電阻的第二端與所述繼電器 的常閉觸點開關的第一端連接，所述繼電器的常閉觸點開關的第二端與污泥脫 水機電動機電壓輸入端連接，所述第一電阻的第二端分別與所述熱敏電阻的第 一端和所述功率開關集成電路的選通端連接，所述第二電阻的第二端與所述功 率開關集成電路的輸入端連接，所述熱敏電阻的第二端與所述電位器的第一端 連接，所述電位器的第二端分別與所述電位器的滑動端、所述第七電阻的第二 端、所述第一電容的第二端、所述第二電容的第二端和所述時基芯片的接地端 連接并接地，所述第二電容的第一端與所述時基芯片的電壓控制端連接，所述 第七電阻的第一端與所述功率開關集成電路的接地端連接，所述功率開關集成 電路的輸出端分別與所述發光二極管的負極和所述第四電阻的第一端連接，所 述發光二極管的正極與所述第三電阻的第二端連接，所述第四電阻的第二端與 所述三極管的基極連接，所述三極管的集電極分別與所述第五電阻的第一端、 所述繼電器的第一端、所述第三二極管的負極、所述時基芯片的清零端和所述 時基芯片的電源端連接，所述第五電阻的第二端分別與所述第六電阻的第一端、 所述第一二極管的負極和所述時基芯片的放電端連接，所述第一二極管的正極 分別與所述第二二極管的正極和所述第一電容的第一端連接，所述第二二極管 的負極分別與所述第六電阻的第二端、所述時基芯片的低觸發端和所述時基芯 片的高觸發端連接，所述時基芯片的輸出端分別與所述繼電器的第二端和所述 第三二極管的正極連接。

　　說明書

　　用于污泥脫水機的電動機的高溫自動停機控制電路

　　技術領域

　　本發明涉及一種自動控制電路，尤其涉及一種用于污泥脫水機的電動機的 高溫自動停機控制電路。

　　背景技術

　　污泥脫水機適用于城市污泥的干化處理，干化處理后使污泥農用、作為燃 料使用，乃至為減少填埋場地等成為可能，但是當污泥脫水機持續長時間的工 作時，若電動機沒有良好的散熱，將會導致電動機出現故障，甚至?xí)��?dǎo)致電動 機的燒毀。

　　發明內容

　　本發明的目的就在于為了解決上述問題而提供一種用于污泥脫水機的電動 機的高溫自動停機控制電路。

　　本發明通過以下技術方案來實現上述目的：

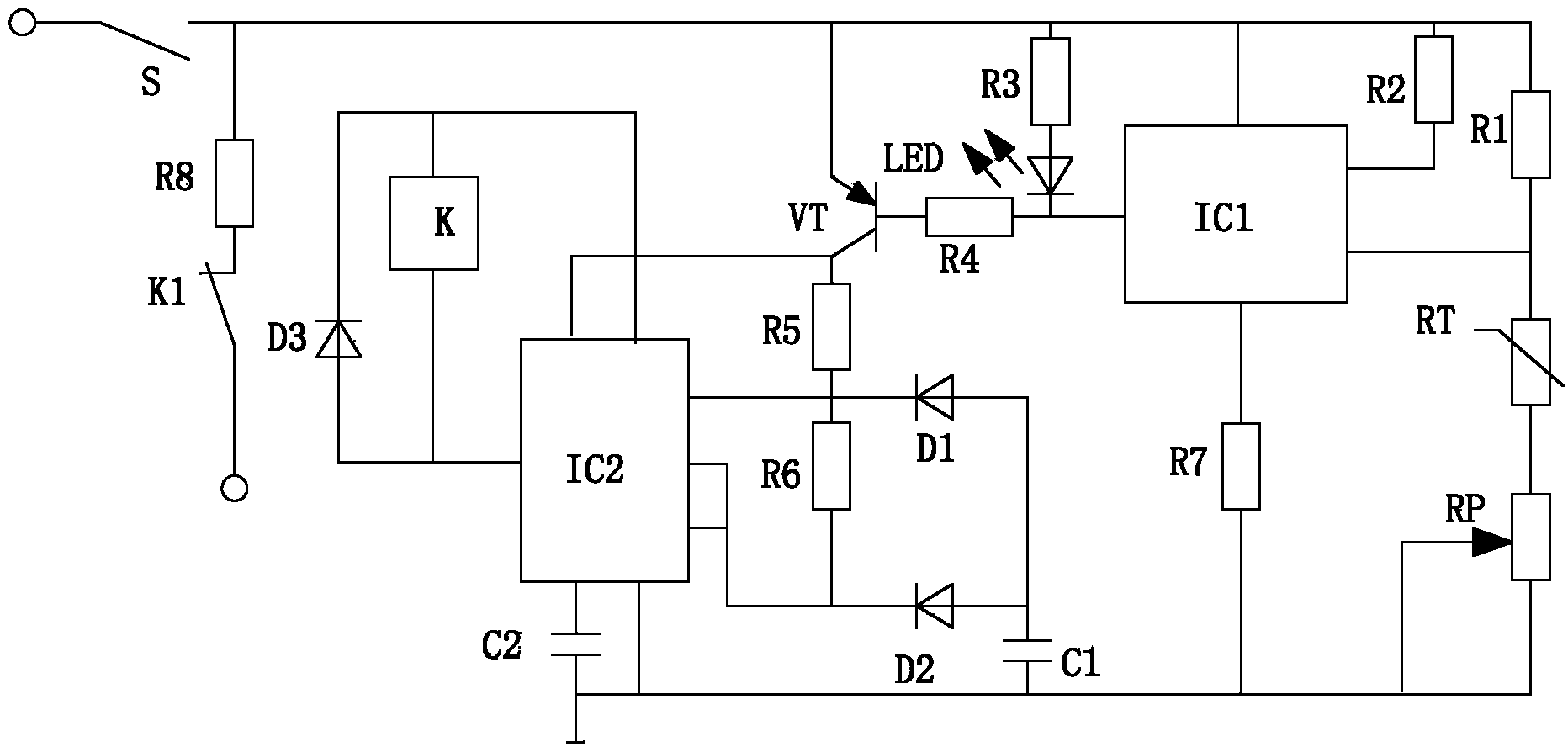

　　一種用于污泥脫水機的電動機的高溫自動停機控制電路，包括第一電阻、 第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、第七電阻、第八電阻、 第一電容、第二電容、第一二極管、第二二極管、第三二極管、發光二極管、 電位器、熱敏電阻、功率開關集成電路、時基芯片、三極管、繼電器、繼電器 的常閉觸點開關和啟動開關，所述啟動開關第一端與電源正極連接，所述啟動 開關第二端分別與所述第八電阻的第一端、所述三極管的發射極、所述第三電 阻的第一端、所述第二電阻的第一端、所述第一電阻的第一端和所述功率開關 集成電路的電源端連接，所述第八電阻的第二端與所述繼電器的常閉觸點開關 的第一端連接，所述繼電器的常閉觸點開關的第二端與污泥脫水機電動機電壓 輸入端連接，所述第一電阻的第二端分別與所述熱敏電阻的第一端和所述功率 開關集成電路的選通端連接，所述第二電阻的第二端與所述功率開關集成電路 的輸入端連接，所述熱敏電阻的第二端與所述電位器的第一端連接，所述電位 器的第二端分別與所述電位器的滑動端、所述第七電阻的第二端、所述第一電 容的第二端、所述第二電容的第二端和所述時基芯片的接地端連接并接地，所 述第二電容的第一端與所述時基芯片的電壓控制端連接，所述第七電阻的第一 端與所述功率開關集成電路的接地端連接，所述功率開關集成電路的輸出端分 別與所述發光二極管的負極和所述第四電阻的第一端連接，所述發光二極管的 正極與所述第三電阻的第二端連接，所述第四電阻的第二端與所述三極管的基 極連接，所述三極管的集電極分別與所述第五電阻的第一端、所述繼電器的第 一端、所述第三二極管的負極、所述時基芯片的清零端和所述時基芯片的電源 端連接，所述第五電阻的第二端分別與所述第六電阻的第一端、所述第一二極 管的負極和所述時基芯片的放電端連接，所述第一二極管的正極分別與所述第 二二極管的正極和所述第一電容的第一端連接，所述第二二極管的負極分別與 所述第六電阻的第二端、所述時基芯片的低觸發端和所述時基芯片的高觸發端 連接，所述時基芯片的輸出端分別與所述繼電器的第二端和所述第三二極管的 正極連接。

　　本發明的有益效果在于：

　　本發明用于污泥脫水機的電動機的高溫自動停機控制電路工作時，當電動 機溫度超過設定值時，熱明電阻受熱阻值變小，使功率開關集成電路的選通端 輸入低電位，其導通，發光二極管點亮，一段時間后，時基芯片輸出低電位， 繼電器吸合，斷開繼電器的常閉觸點開關，切斷電動機電路。
