申請日2013.10.30
公開(公告)日2014.12.10
IPC分類號C02F101/30; C02F1/461
摘要
本發明公開了屬于高濃度有機廢水的電化學處理技術領域的一種流化床式三相電極反應器。該反應器由電解槽、電極插槽、負載Pt摻雜SrO-PbO鍍MgO膜鈦基陽極板、不銹鋼陰極板、含MnO2中間層的負載Ag摻雜SnO2-CeO2活性氧化鋁粒子電極、擋板、布?xì)獍�、進氣管、電線和穩壓穩流電源組成。在電解槽的側壁中下部開設進氣管的插孔;在電解槽的底部安裝布?xì)獍�，在布�(xì)獍宓纳戏桨惭b擋板;在電解槽上共安裝有4個電極插槽，用于插入不銹鋼陰極板和負載Pt摻雜SrO-PbO鍍MgO膜鈦基陽極板，將含MnO2中間層的負載Ag摻雜SnO2-CeO2活性氧化鋁粒子電極均勻投入陰極板和陽極板之間的空隙中。本發明制得的流化床式三相電極反應器對高濃度有機廢水處理效率高、成本低、操作簡單。
權利要求書
1.一種流化床式三相電極反應器，其特征在于，該流化床式三相電極反應器由電解槽、 電極插槽、負載Pt摻雜SrO-PbO鍍MgO膜鈦基陽極板、不銹鋼陰極板、含MnO2中間層的 負載Ag摻雜SnO2-CeO2活性氧化鋁粒子電極、擋板、布?xì)獍濉⑦M(jìn)氣管、電線和穩壓穩流電 源組成;在電解槽的側壁中下部開設進氣管的插孔;在電解槽的底部安裝布?xì)獍澹诓細獍?上均勻開設孔徑為1mm的布?xì)饪�，在布�(xì)獍宓纳戏桨惭b擋板，在擋板上均勻開設孔徑為2mm 的小孔;在電解槽上共安裝有4個電極插槽，用于插入不銹鋼陰極板和負載Pt摻雜SrO-PbO 鍍MgO膜鈦基陽極板;含MnO2中間層的負載Ag摻雜SnO2-CeO2活性氧化鋁粒子電極均勻 分布在陰極板和陽極板之間的空隙中;其中，負載Pt摻雜SrO-PbO鍍MgO膜鈦基陽極板由 如下方法制備：
(1)用240號氧化鋁耐水砂紙將鈦片表面打磨至出現金屬光澤，然后將其放入培養皿中， 倒入50mL丙酮，在40kHz超聲波清洗儀中用洗滌劑溶液清洗除油30min，取出先用自來水 沖洗，再用去離子水沖洗，然后放置在40kHz超聲波清洗儀中用去離子水清洗15min;
(2)將步驟(1)得到的鈦片放置在10%的草酸溶液中刻蝕2h，然后取出先用自來水沖洗， 再用去離子水沖洗后放置在40kHz超聲波儀器中用去離子水清洗15min，晾干后保存在無水 乙醇中備用;
(3)利用輝光放電對步驟(2)得到的鈦片表面進行預處理10min，然后在MS56A型高 真空多靶磁控濺射機上完成磁控濺射鍍鉑得到物質A，其中陰極靶材為鉑片，鈦片作為陽極 基片，操作模式為射頻濺射，真空度為8.0×10-2pa，功率為100W，氬氣壓力為1pa;
(4)將正丁醇、異丙醇、異丁醇、無水乙醇按等體積比例混合，得到溶液A;將Sr(NO3)2溶于水中制成濃度為0.5mol/L的溶液，加入5滴硝酸以防水解，得到溶液B;將Pb(NO3)2溶于水中制成濃度為0.5mol/L的溶液，加入5滴硝酸以防水解，得到溶液C;將Mg(NO3)2·6H2O 溶于水中制成濃度為0.5mol/L的溶液，加入5滴硝酸以防水解，得到溶液D;
(5)將溶液B、溶液C、溶液D按體積比10∶10∶1混合，得到溶液E1，將溶液E1與溶 液A等體積比混合，搖勻后分成等量4份，得到溶液F1-1、溶液F1-2、溶液F1-3、溶液F1-4;
(6)將溶液B、溶液C、溶液D按體積比5∶5∶1混合，得到溶液E2，將溶液E2與溶液 A等體積比混合，搖勻后分成等量2份，得到溶液F2-1、溶液F2-2;
(7)將溶液B、溶液C、溶液D按體積比1∶1∶1混合，得到溶液E3，將溶液E3與溶液 A等體積比混合，搖勻后分成等量3份，得到溶液F3-1、溶液F3-2、溶液F3-3;
(8)將溶液B、溶液C、溶液D按體積比1∶1∶5混合，得到溶液E4，將溶液E4與溶液 A等體積比混合，搖勻后分成等量2份，得到溶液F4-1、溶液F4-2;
(9)將溶液B、溶液C、溶液D按體積比1∶1∶10混合，得到溶液E5，將溶液E5與溶液 A等體積比混合，搖勻后分成等量4份，得到溶液F5-1、溶液F5-2、溶液F5-3、溶液F5-4;
(10)將步驟(3)得到的物質A浸入到溶液F1-1中，并在磁力攪拌器作用下均勻浸漬， 3h后取出晾干，然后在100℃條件下干燥10h，得到物質B1;
(11)將物質B1浸入到溶液F1-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到物 質B2;
(12)將物質B2浸入到溶液F1-3中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質B3;
(13)將物質B3浸入到溶液F1-4中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到物 質B4;
(14)將物質B4浸入到溶液F2-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質C1;
(15)將物質C1浸入到溶液F2-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到物 質C2;
(16)將物質C2浸入到溶液F3-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質D1;
(17)將物質D1浸入到溶液F3-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質D2;
(18)將物質D2浸入到溶液F3-3中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到物 質D3;
(19)將物質D3浸入到溶液F4-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質E1;
(20)將物質E1浸入到溶液F4-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到物 質E2;
(21)將物質E2浸入到溶液F5-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質F1;
(22)將物質F1浸入到溶液F5-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到物 質F2;
(23)將物質F2浸入到溶液F5-3中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質F3;
(24)將物質F3浸入到溶液F5-4中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到的 物質即為負載Pt摻雜SrO-PbO鍍MgO膜鈦基陽極板。
2.根據權利要求1所述一種流化床式三相電極反應器，其特征在于，該流化床式三相電 極反應器中的含MnO2中間層的負載Ag摻雜SnO2-CeO2活性氧化鋁粒子電極由如下方法制 備：
(1)將300g粒徑為3-5mm的γ-Al2O3球用500ml去離子水洗滌，重復洗滌3次，然后 放入200ml無水乙醇中浸泡10h，用500ml去離子水清洗1次后，在80℃條件下干燥10h， 得到顆粒物質A;
(2)將50ml濃度為0.5mol/L的AgNO3加入150ml異丙醇中，得到溶液A;
(3)將步驟(1)得到的顆粒物質A加入步驟(2)得到的溶液A中，并在搖床中搖動3h， 過濾得到顆粒物質B和微乳液X，用100mL質量濃度為95%的乙醇洗滌顆粒物質B，重復洗 滌2次，然后在80℃條件下干燥10h，得到顆粒物質C;
(4)將步驟(3)得到的顆粒物質C置于馬弗爐中在500℃條件下焙燒4h，得到顆粒物 質D;
(5)將步驟(4)得到的顆粒物質D加入步驟(3)得到的微乳液X中，并在搖床中搖 動3h，過濾除去液體得到顆粒物質E，用100mL質量濃度為95%的乙醇洗滌顆粒物質E，重 復洗滌2次，然后在80℃條件下干燥10h，然后置于馬弗爐中在500℃條件下焙燒4h，得到 顆粒物質F;
(6)將10ml濃度為0.5mol/L的Ce(NO3)2溶液和200ml濃度為0.5mol/L的MnCl2溶液 加入到100ml異丙醇和10ml濃鹽酸中，然后再加入10ml濃度為0.5mol/L的SnCl4溶液，搖 勻后分成等量5份，得到溶液B1、溶液B2、溶液B3、溶液B4、溶液B5;
(7)將步驟(5)得到的顆粒物質F加入步驟(6)得到的溶液B1中，并在搖床中搖動 3h，過濾除去液體得到顆粒物質G1，用100mL質量濃度為95%的乙醇洗滌顆粒物質G1，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H1;
(8)將步驟(7)得到的顆粒物質H1加入步驟(6)得到的溶液B2中，并在搖床中搖動 3h，過濾除去液體得到顆粒物質G2，用100mL質量濃度為95%的乙醇洗滌顆粒物質G2，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H2;
(9)將步驟(8)得到的顆粒物質H2加入步驟(6)得到的溶液B3中，并在搖床中搖動 3h，過濾除去液體得到顆粒物質G3，用100mL質量濃度為95%的乙醇洗滌顆粒物質G3，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H3;
(10)將步驟(9)得到的顆粒物質H3加入步驟(6)得到的溶液B4中，并在搖床中搖 動3h，過濾除去液體得到顆粒物質G4，用100mL質量濃度為95%的乙醇洗滌顆粒物質G4， 重復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H4;
(11)將步驟(10)得到的顆粒物質H4加入步驟(6)得到的溶液B5中，并在搖床中搖 動3h，過濾除去液體得到顆粒物質G5，用100mL質量濃度為95%的乙醇洗滌顆粒物質G5， 重復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H5;將H5置于馬弗爐中在500℃ 條件下焙燒4h，得到顆粒物質I;
(12)將20ml濃度為0.5mol/L的Ce(NO3)2溶液和70ml濃度為0.5mol/L的MnCl2溶液 加入到100ml異丙醇和5ml濃鹽酸中，然后再加入20ml濃度為0.5mol/L的SnCl4溶液，得到 溶液C;
(13)將步驟(11)得到的顆粒物質I加入步驟(12)得到的溶液C中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質J，用100mL質量濃度為95%的乙醇洗滌顆粒物質J，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質K;
(14)將25ml濃度為0.5mol/L的Ce(NO3)2溶液和25ml濃度為0.5mol/L的MnCl2溶液 加入到125ml異丙醇和5ml濃鹽酸中，然后再加入25ml濃度為0.5mol/L的SnCl4溶液，得到 溶液D;
(15)將步驟(13)得到的顆粒物質K加入步驟(14)得到的溶液D中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質L，用100mL質量濃度為95%的乙醇洗滌顆粒物質L，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質M;
(16)將20ml濃度為0.5mol/L的Ce(NO3)2溶液和10ml濃度為0.5mol/L的MnCl2溶液 加入到120ml異丙醇和5ml濃鹽酸中，然后再加入50ml濃度為0.5mol/L的SnCl4溶液，得到 溶液E;
(17)將步驟(15)得到的顆粒物質M加入步驟(16)得到的溶液E中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質N，用100mL質量濃度為95%的乙醇洗滌顆粒物質N， 重復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質O;
(18)將15ml濃度為0.5mol/L的Ce(NO3)2溶液和5ml濃度為0.5mol/L的MnCl2溶液加 入到100ml異丙醇和5ml濃鹽酸中，然后再加入80ml濃度為0.5mol/L的SnCl4溶液，得到溶 液F;
(19)將步驟(17)得到的顆粒物質O加入步驟(18)得到的溶液F中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質P，用100mL質量濃度為95%的乙醇洗滌顆粒物質P，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質Q，將Q置于馬弗爐中在500℃條 件下焙燒4h，得到的顆粒物質即為含MnO2中間層的負載Ag摻雜SnO2-CeO2活性氧化鋁粒 子電極。
說明書
流化床式三相電極反應器及其處理高濃度有機廢水的方法
技術領域
本發明屬于高濃度有機廢水的電化學處理技術領域，具體涉及一種流化床式三相電極反 應器及其處理高濃度有機廢水的方法。
背景技術
電催化氧化技術通過產生羥基自由基等強氧化性的活性基團來降解廢水中的有機污染 物，具有無二次污染、成本低、適用性強、效率高等特點，在處理高濃度、難生化降解廢水 方面具有應用潛力。為增強難生化降解廢水的電催化處理效果，提高電解槽單位體積有效反 應面積、傳質效果和電流效率是非常關鍵的問題，因此需要開發新型高效的電催化反應器。 同時，將反應器的開發和與之相匹配的電極制備相結合進行，使電極的催化效率得到充分發 揮是目前研究的重點之一。因此選擇適合的電極材料和對其改性，以改善電極的表面催化性 能，便成了電化學工作者研究的新課題。近30年來，鈦基陽極板已發展成為金屬氧化物電極 的主要形式，目前修飾鈦電極所使用的金屬氧化物主要有氧化釕、氧化錳、氧化鉛、氧化鉑、 氧化銥、錫銻氧化物等。電催化電極的表面微觀結構和狀態是影響電催化性能的重要因素， 而電極的制備方法直接影響到電極的表面結構，因而選擇合適的電極制備方法是提高電極電 催化活性至關重要的關鍵環節。目前還缺少將反應器的開發和與之相匹配的電極制備相結合 方面的研究。
發明內容
本發明的目的是提供一種流化床式三相電極反應器及其處理高濃度有機廢水的方法。本 發明的具體內容如下：

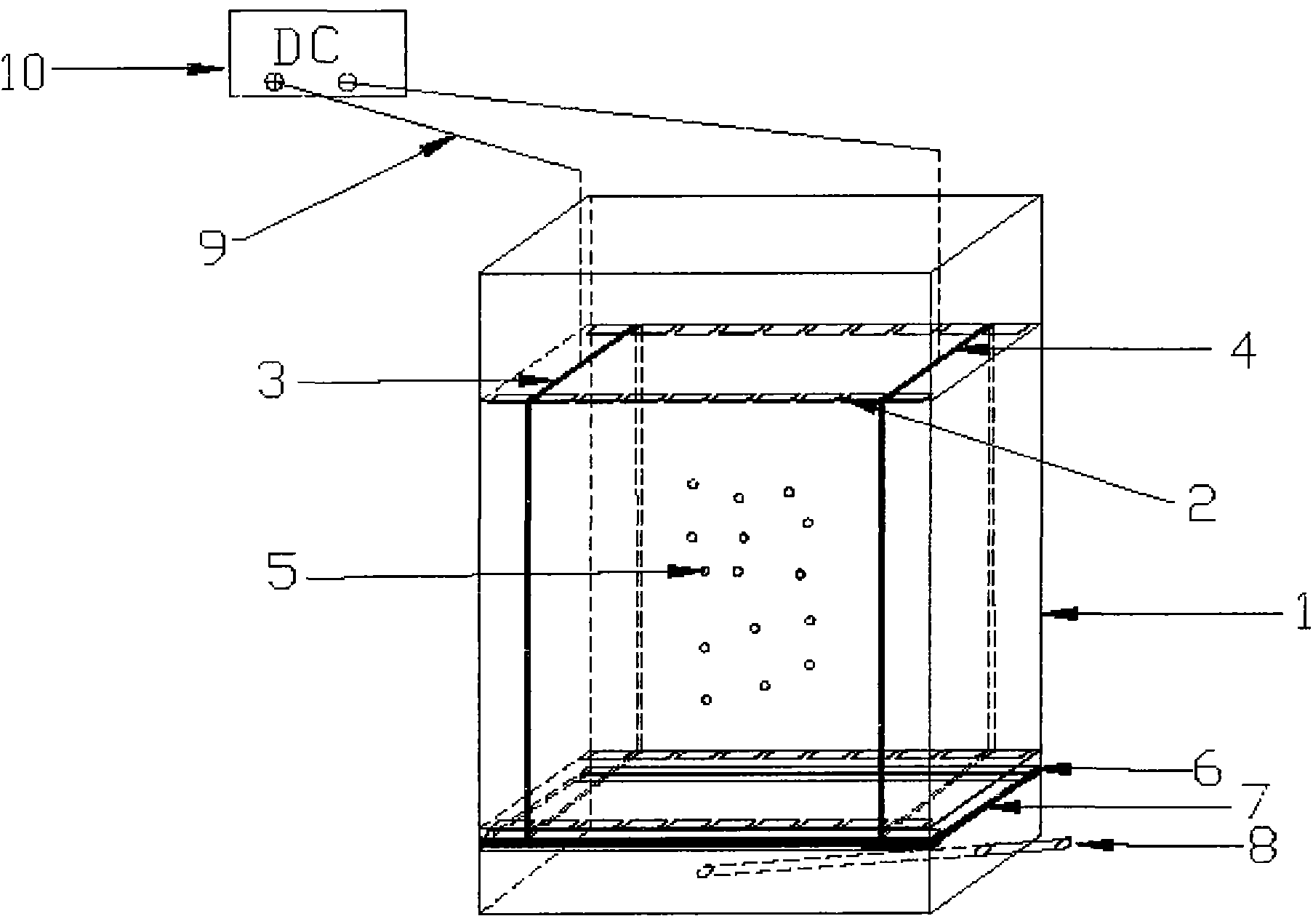

流化床式三相電極反應器由電解槽(1)、電極插槽(2)、負載Pt摻雜SrO-PbO鍍MgO 膜鈦基陽極板(3)、不銹鋼陰極板(4)、含MnO2中間層的負載Ag摻雜SnO2-CeO2活性氧化 鋁粒子電極(5)、擋板(6)、布?xì)獍?7)、進氣管(8)、電線(9)、穩壓穩流電源(10)組 成。在電解槽(1)的側壁中下部開設進氣管(8)的插孔;在電解槽(1)的底部安裝布?xì)獍?(7)，在布?xì)獍?7)上均勻開設孔徑為lmm的布?xì)饪�，布�(xì)獍?7)位于進氣管(8)的上 方;在布?xì)獍?7)的上方安裝擋板(6)，在擋板(6)上均勻開設孔徑為2mm的小孔;在電 解槽(1)上共安裝有4個電極插槽(2)，每?jī)蓚�(gè)插槽為一對，分別位于電解槽(1)的正面 和對面壁上，插槽上均勻分布寬度為2mm的卡位，用于插入不銹鋼陰極板(4)和負載Pt摻 雜SrO-PbO鍍MgO膜鈦基陽極板(3)，卡位的間距為10mm;用電線(9)將不銹鋼陰極板 (4)和負載Pt摻雜SrO-PbO鍍MgO膜鈦基陽極板(3)與穩壓穩流電源(10)相連;最后 將含MnO2中間層的負載Ag摻雜SnO2-CeO2活性氧化鋁粒子電極(5)均勻投入不銹鋼陰極 板(4)和負載Pt摻雜SrO-PbO鍍MgO膜鈦基陽極板(3)之間的空隙中。在運用流化床式 三相電極反應器處理高濃度有機廢水時，最佳的工作條件為：pH值為4.5，電壓為12V，處 理時間為150min。
其中，所述負載Pt摻雜SrO-PbO鍍MgO膜鈦基陽極板由如下方法制備：
(1)用240號氧化鋁耐水砂紙將鈦片表面打磨至出現金屬光澤，然后將其放入培養皿中， 倒入50mL丙酮，在40kHz超聲波清洗儀中用洗滌劑溶液清洗除油30min，取出先用自來水 沖洗，再用去離子水沖洗，然后放置在40kHz超聲波清洗儀中用去離子水清洗15min;
(2)將步驟(1)得到的鈦片放置在10%的草酸溶液中刻蝕2h，然后取出先用自來水沖洗， 再用去離子水沖洗后放置在40kHz超聲波儀器中用去離子水清洗15min，晾干后保存在無水 乙醇中備用;
(3)利用輝光放電對步驟(2)得到的鈦片表面進行預處理10min，然后在MS56A型高 真空多靶磁控濺射機上完成磁控濺射鍍鉑得到物質A，其中陰極靶材為鉑片，鈦片作為陽極 基片，操作模式為射頻濺射，真空度為8.0×10-2pa，功率為100W，氬氣壓力為1pa;
(4)將正丁醇、異丙醇、異丁醇、無水乙醇按等體積比例混合，得到溶液A;將Sr(NO3)2溶于水中制成濃度為0.5mol/L的溶液，加入5滴硝酸以防水解，得到溶液B;將Pb(NO3)2溶于水中制成濃度為0.5mol/L的溶液，加入5滴硝酸以防水解，得到溶液C;將Mg(NO3)2·6H2O 溶于水中制成濃度為0.5mol/L的溶液，加入5滴硝酸以防水解，得到溶液D;
(5)將溶液B、溶液C、溶液D按體積比10∶10∶1混合，得到溶液E1，將溶液E1與溶 液A等體積比混合，搖勻后分成等量4份，得到溶液F1-1、溶液F1-2、溶液F1-3、溶液F1-4;
(6)將溶液B、溶液C、溶液D按體積比5∶5∶1混合，得到溶液E2，將溶液E2與溶液 A等體積比混合，搖勻后分成等量2份，得到溶液F2-1、溶液F2-2;
(7)將溶液B、溶液C、溶液D按體積比1∶1∶1混合，得到溶液E3，將溶液E3與溶液 A等體積比混合，搖勻后分成等量3份，得到溶液F3-1、溶液F3-2、溶液F3-3;
(8)將溶液B、溶液C、溶液D按體積比1∶1∶5混合，得到溶液E4，將溶液E4與溶液 A等體積比混合，搖勻后分成等量2份，得到溶液F4-1、溶液F4-2;
(9)將溶液B、溶液C、溶液D按體積比1∶1∶10混合，得到溶液E5，將溶液E5與溶液 A等體積比混合，搖勻后分成等量4份，得到溶液F5-1、溶液F5-2、溶液F5-3、溶液F5-4;
(10)將步驟(3)得到的物質A浸入到溶液F1-1中，并在磁力攪拌器作用下均勻浸漬， 3h后取出晾干，然后在100℃條件下干燥10h，得到物質B1;
(11)將物質B1浸入到溶液F1-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到物 質B2;
(12)將物質B2浸入到溶液F1-3中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質B3;
(13)將物質B3浸入到溶液F1-4中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到物 質B4;
(14)將物質B4浸入到溶液F2-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質C1;
(15)將物質C1浸入到溶液F2-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到物 質C2;
(16)將物質C2浸入到溶液F3-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質D1;
(17)將物質D1浸入到溶液F3-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質D2;
(18)將物質D2浸入到溶液F3-3中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到物 質D3;
(19)將物質D3浸入到溶液F4-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質E1;
(20)將物質E1浸入到溶液F4-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到物 質E2;
(21)將物質E2浸入到溶液F5-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質F1;
(22)將物質F1浸入到溶液F5-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到物 質F2;
(23)將物質F2浸入到溶液F5-3中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質F3;
(24)將物質F3浸入到溶液F5-4中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙燒4h，得到的 物質即為負載Pt摻雜SrO-PbO鍍MgO膜鈦基陽極板。
所述含MnO2中間層的負載Ag摻雜SnO2-CeO2活性氧化鋁粒子電極由如下方法制備：
(1)將300g粒徑為3-5mm的γ-Al2O3球用500ml去離子水洗滌，重復洗滌3次，然后 放入200ml無水乙醇中浸泡10h，用500ml去離子水清洗1次后，在80℃條件下干燥10h， 得到顆粒物質A;
(2)將50ml濃度為0.5mol/L的AgNO3加入150ml異丙醇中，得到溶液A;
(3)將步驟(1)得到的顆粒物質A加入步驟(2)得到的溶液A中，并在搖床中搖動3h， 過濾得到顆粒物質B和微乳液X，用100mL質量濃度為95%的乙醇洗滌顆粒物質B，重復洗 滌2次，然后在80℃條件下干燥10h，得到顆粒物質C;
(4)將步驟(3)得到的顆粒物質C置于馬弗爐中在500℃條件下焙燒4h，得到顆粒物 質D;
(5)將步驟(4)得到的顆粒物質D加入步驟(3)得到的微乳液X中，并在搖床中搖 動3h，過濾除去液體得到顆粒物質E，用100mL質量濃度為95%的乙醇洗滌顆粒物質E，重 復洗滌2次，然后在80℃條件下干燥10h，然后置于馬弗爐中在500℃條件下焙燒4h，得到 顆粒物質F;
(6)將10ml濃度為0.5mol/L的Ce(NO3)2溶液和200ml濃度為0.5mol/L的MnCl2溶液 加入到100ml異丙醇和10ml濃鹽酸中，然后再加入10ml濃度為0.5mol/L的SnCl4溶液，搖 勻后分成等量5份，得到溶液B1、溶液B2、溶液B3、溶液B4、溶液B5;
(7)將步驟(5)得到的顆粒物質F加入步驟(6)得到的溶液B1中，并在搖床中搖動 3h，過濾除去液體得到顆粒物質G1，用100mL質量濃度為95%的乙醇洗滌顆粒物質G1，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H1;
(8)將步驟(7)得到的顆粒物質H1加入步驟(6)得到的溶液B2中，并在搖床中搖動 3h，過濾除去液體得到顆粒物質G2，用100mL質量濃度為95%的乙醇洗滌顆粒物質G2，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H2;
(9)將步驟(8)得到的顆粒物質H2加入步驟(6)得到的溶液B3中，并在搖床中搖動 3h，過濾除去液體得到顆粒物質G3，用100mL質量濃度為95%的乙醇洗滌顆粒物質G3，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H3;
(10)將步驟(9)得到的顆粒物質H3加入步驟(6)得到的溶液B4中，并在搖床中搖 動3h，過濾除去液體得到顆粒物質G4，用100mL質量濃度為95%的乙醇洗滌顆粒物質G4， 重復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H4;
(11)將步驟(10)得到的顆粒物質H4加入步驟(6)得到的溶液B5中，并在搖床中搖 動3h，過濾除去液體得到顆粒物質G5，用100mL質量濃度為95%的乙醇洗滌顆粒物質G5， 重復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H5;將H5置于馬弗爐中在500℃ 條件下焙燒4h，得到顆粒物質I;
(12)將20ml濃度為0.5mol/L的Ce(NO3)2溶液和70ml濃度為0.5mol/L的MnCl2溶液 加入到100ml異丙醇和5ml濃鹽酸中，然后再加入20ml濃度為0.5mol/L的SnCl4溶液，得到 溶液C;
(13)將步驟(11)得到的顆粒物質I加入步驟(12)得到的溶液C中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質J，用100mL質量濃度為95%的乙醇洗滌顆粒物質J，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質K;
(14)將25ml濃度為0.5mol/L的Ce(NO3)2溶液和25ml濃度為0.5mol/L的MnCl2溶液 加入到125ml異丙醇和5ml濃鹽酸中，然后再加入25ml濃度為0.5mol/L的SnCl4溶液，得到 溶液D;
(15)將步驟(13)得到的顆粒物質K加入步驟(14)得到的溶液D中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質L，用100mL質量濃度為95%的乙醇洗滌顆粒物質L，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質M;
(16)將20ml濃度為0.5mol/L的Ce(NO3)2溶液和10ml濃度為0.5mol/L的MnCl2溶液 加入到120ml異丙醇和5ml濃鹽酸中，然后再加入50ml濃度為0.5mol/L的SnCl4溶液，得到 溶液E;
(17)將步驟(15)得到的顆粒物質M加入步驟(16)得到的溶液E中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質N，用100mL質量濃度為95%的乙醇洗滌顆粒物質N， 重復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質O;
(18)將15ml濃度為0.5mol/L的Ce(NO3)2溶液和5ml濃度為0.5mol/L的MnCl2溶液加 入到100ml異丙醇和5ml濃鹽酸中，然后再加入80ml濃度為0.5mol/L的SnCl4溶液，得到溶 液F;
(19)將步驟(17)得到的顆粒物質O加入步驟(18)得到的溶液F中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質P，用100mL質量濃度為95%的乙醇洗滌顆粒物質P，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質Q，將Q置于馬弗爐中在500℃條 件下焙燒4h，得到的顆粒物質即為含MnO2中間層的負載Ag摻雜SnO2-CeO2活性氧化鋁粒 子電極。
本發明的有益效果是，流化床式三相電極反應器對高濃度有機廢水處理效率高、成本低、 操作簡單。
