申請日2013.10.30
公開(公告)日2014.12.10
IPC分類號C02F1/461
摘要
本發明公開了屬于高濃度有機廢水的電化學處理技術領域的一種內循環流化床電催化反應器。該反應器由電解槽、電極插槽、基于NiO-FeO-ZnO修飾的負載Pt鈦基陽極板、不銹鋼陰極板、含CuO中間層的負載Ag摻雜MnO2-CeO2活性氧化鋁粒子電極、緩沖漏斗、進氣管、電線和穩壓穩流電源組成。緩沖漏斗的頂部與電解槽的底部相連，在緩沖漏斗的底部安裝進氣管。在電解槽上共安裝有4個電極插槽，用于插入不銹鋼陰極板和基于NiO-FeO-ZnO修飾的負載Pt鈦基陽極板，將含CuO中間層的負載Ag摻雜MnO2-CeO2活性氧化鋁粒子電極均勻投入電解槽中。本發明的有益效果是，制得的內循環流化床電催化反應器對化工有機廢水處理效率高、成本低、操作簡單。
權利要求書
1.一種內循環流化床電催化反應器，其特征在于，該內循環流化床電催化反應器由電解 槽、電極插槽、基于NiO-FeO-ZnO修飾的負載Pt鈦基陽極板、不銹鋼陰極板、含CuO中間 層的負載Ag摻雜MnO2-CeO2活性氧化鋁粒子電極、緩沖漏斗、進氣管、電線和穩壓穩流電 源組成;緩沖漏斗的頂部與電解槽的底部相連，緩沖漏斗的高度為電解槽高度的二分之一， 緩沖漏斗底部的長為電解槽橫斷面長的五分之一，緩沖漏斗底部的寬為電解槽橫斷面寬的五 分之一;在緩沖漏斗的底部安裝進氣管;在電解槽上共安裝有4個電極插槽，用于插入不銹 鋼陰極板和基于NiO-FeO-ZnO修飾的負載Pt鈦基陽極板;含CuO中間層的負載Ag摻雜 MnO2-CeO2活性氧化鋁粒子電極均勻分布在電解槽中;其中，所述基于NiO-FeO-ZnO修飾的 負載Pt鈦基陽極板由如下方法制備：
(1)用240號氧化鋁耐水砂紙將鈦片表面打磨至出現金屬光澤，然后將其放入培養皿中， 倒入50mL丙酮，在40kHz超聲波清洗儀中用洗滌劑溶液清洗除油30min，取出先用自來水 沖洗，再用去離子水沖洗，然后放置在40kHz超聲波清洗儀中用去離子水清洗15min;
(2)將步驟(1)得到的鈦片放置在10%的草酸溶液中刻蝕2h，然后取出先用自來水沖洗， 再用去離子水沖洗后放置在40kHz超聲波儀器中用去離子水清洗15min，晾干后保存在無水 乙醇中備用;
(3)利用輝光放電對步驟(2)得到的鈦片表面進行預處理10min，然后在MS56A型高 真空多靶磁控濺射機上完成磁控濺射鍍鉑得到物質A，其中陰極靶材為鉑片，鈦片作為陽極 基片，操作模式為射頻濺射，真空度為8.0×10-2Pa，功率為100W，氬氣壓力為1pa;
(4)將正丁醇、異丙醇、異丁醇、無水乙醇按等體積比例混合，得到溶液A;將Ni (NO3)2.6H2O溶于水中制成濃度為0.5mol/L的溶液并加入5滴硝酸以防水解，得到溶液B; 將Fe(NO3)3·9H2O溶于水中制成濃度為0.5mol/L的溶液，加入5滴硝酸以防水解，得到溶液 C;將Zn(NO3)2·6H2O溶于水中制成濃度為0.5mol/L的溶液，加入5滴硝酸以防水解，得到 溶液D;
(5)將溶液B、溶液C、溶液D按體積比10：10：1混合，得到溶液E1，將溶液E1與溶 液A等體積比混合，搖勻后分成等量4份，得到溶液F1-1、溶液F1-2、溶液F1-3、溶液F1-4;
(6)將溶液B、溶液C、溶液D按體積比5：5：1混合，得到溶液E2，將溶液E2與溶液 A等體積比混合，搖勻后分成等量2份，得到溶液F2-1、溶液F2-2;
(7)將溶液B、溶液C、溶液D按體積比1：1：1混合，得到溶液E3，將溶液E3與溶液 A等體積比混合，搖勻后分成等量3份，得到溶液F3-1、溶液F3-2、溶液F3-3;
(8)將溶液B、溶液C、溶液D按體積比1：1：5混合，得到溶液E4，將溶液E4與溶液 A等體積比混合，搖勻后分成等量2份，得到溶液F4-1、溶液F4-2;
(9)將溶液B、溶液C、溶液D按體積比1：1：10混合，得到溶液E5，將溶液E5與溶液 A等體積比混合，搖勻后分成等量4份，得到溶液F5-1、溶液F5-2、溶液F5-3、溶液F5-4;
(10)將步驟(3)得到的物質A浸入到溶液F1-1中，并在磁力攪拌器作用下均勻浸漬， 3h后取出晾干，然后在100℃條件下干燥10h，得到物質B1;
(11)將物質B1浸入到溶液F1-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到物 質B2;
(12)將物質B2浸入到溶液F1-3中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質B3;
(13)將物質B3浸入到溶液F1-4中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到物 質B4;
(14)將物質B4浸入到溶液F2-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質C1;
(15)將物質C1浸入到溶液F2-2中，在磁力攪拌器作用下均勻浸漬3h后取出晾干，在 100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到物質C2;
(16)將物質C2浸入到溶液F3-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質D1;
(17)將物質D1浸入到溶液F3-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質D2;
(18)將物質D2浸入到溶液F3-3中，在磁力攪拌器作用下均勻浸漬3h后取出晾干，在 100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到物質D3;
(19)將物質D3浸入到溶液F4-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質E1;
(20)將物質E1浸入到溶液F4-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到物 質E2;
(21)將物質E2浸入到溶液F5-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質F1;
(22)將物質F1浸入到溶液F5-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到物 質F2;
(23)將物質F2浸入到溶液F5-3中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質F3;
(24)將物質F3浸入到溶液F5-4中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到的 物質即為基于NiO-FeO-ZnO修飾的負載Pt鈦基陽極板。
2.根據權利要求1所述一種內循環流化床電催化反應器，其特征在于，該內循環流化床 電催化反應器中的含CuO中間層的負載Ag摻雜MnO2-CeO2活性氧化鋁粒子電極由如下方法 制備：
(1)將300g粒徑為3-5mm的γ-Al2O3球用500ml去離子水洗滌，重復洗滌3次，然后放 入200ml無水乙醇中浸泡10h，用500ml去離子水清洗1次后，在80℃條件下干燥10h，得 到顆粒物質A;
(2)將50ml濃度為0.5mol/L的AgNO3加入150ml異丙醇中，得到溶液A;
(3)將步驟(1)得到的顆粒物質A加入步驟(2)得到的溶液A中，并在搖床中搖動3h， 過濾得到顆粒物質B和微乳液X，用100mL質量濃度為95%的乙醇洗滌顆粒物質B，重復洗 滌2次，然后在80℃條件下干燥10h，得到顆粒物質C;
(4)將步驟(3)得到的顆粒物質C置于馬弗爐中在500℃條件下焙燒4h，得到顆粒物 質D;
(5)將步驟(4)得到的顆粒物質D加入步驟(3)得到的微乳液X中，并在搖床中搖 動3h，過濾除去液體得到顆粒物質E，用100mL質量濃度為95%的乙醇洗滌顆粒物質E，重 復洗滌2次，然后在80℃條件下干燥10h，然后置于馬弗爐中在500℃條件下焙燒4h，得到 顆粒物質F;
(6)將10ml濃度為0.5mol/L的Ce(NO3)2溶液和100ml濃度為0.5mol/L的CuCl2溶液 加入到120ml異丙醇和5ml濃鹽酸中，然后再加入10ml濃度為0.5mol/L的MnCl2溶液，搖 勻后分成等量5份，得到溶液B1、溶液B2、溶液B3、溶液B4、溶液B5;
(7)將步驟(5)得到的顆粒物質F加入步驟(6)得到的溶液B1中，并在搖床中搖動 3h，過濾除去液體得到顆粒物質G1，用100mL質量濃度為95%的乙醇洗滌顆粒物質G1，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H1;
(8)將步驟(7)得到的顆粒物質H1加入步驟(6)得到的溶液B2中，并在搖床中搖動 3h，過濾除去液體得到顆粒物質G2，用100mL質量濃度為95%的乙醇洗滌顆粒物質G2，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H2;
(9)將步驟(8)得到的顆粒物質H2加入步驟(6)得到的溶液B3中，并在搖床中搖動 3h，過濾除去液體得到顆粒物質G3，用100mL質量濃度為95%的乙醇洗滌顆粒物質G3，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H3;
(10)將步驟(9)得到的顆粒物質H3加入步驟(6)得到的溶液B4中，并在搖床中搖 動3h，過濾除去液體得到顆粒物質G4，用100mL質量濃度為95%的乙醇洗滌顆粒物質G4， 重復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H4;
(11)將步驟(10)得到的顆粒物質H4加入步驟(6)得到的溶液B5中，并在搖床中搖 動3h，過濾除去液體得到顆粒物質G5，用100mL質量濃度為95%的乙醇洗滌顆粒物質G5， 重復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H5;將H5置于馬弗爐中在580℃ 條件下焙燒4h，得到顆粒物質I;
(12)將20ml濃度為0.5mol/L的Ce(NO3)2溶液和80ml濃度為0.5mol/L的CuCl2溶液 加入到120ml異丙醇和5ml濃鹽酸中，然后再加入20ml濃度為0.5mol/L的MnCl2溶液，得 到溶液C;
(13)將步驟(11)得到的顆粒物質I加入步驟(12)得到的溶液C中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質J，用100mL質量濃度為95%的乙醇洗滌顆粒物質J，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質K;
(14)將40ml濃度為0.5mol/L的Ce(NO3)2溶液和40ml濃度為0.5mol/L的CuCl2溶液 加入到120ml異丙醇和5ml濃鹽酸中，然后再加入40ml濃度為0.5mol/L的MnCl2溶液，得 到溶液D;
(15)將步驟(13)得到的顆粒物質K加入步驟(14)得到的溶液D中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質L，用100mL質量濃度為95%的乙醇洗滌顆粒物質L，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質M;
(16)將45ml濃度為0.5mol/L的Ce(NO3)2溶液和15ml濃度為0.5mol/L的CuCl2溶液 加入到120ml異丙醇和5ml濃鹽酸中，然后再加入60ml濃度為0.5mol/L的MnCl2溶液，得 到溶液E;
(17)將步驟(15)得到的顆粒物質M加入步驟(16)得到的溶液E中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質N，用100mL質量濃度為95%的乙醇洗滌顆粒物質N， 重復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質O;
(18)將15ml濃度為0.5mol/L的Ce(NO3)2溶液和5ml濃度為0.5mol/L的CuCl2溶液加 入到120ml異丙醇和5ml濃鹽酸中，然后再加入100ml濃度為0.5mol/L的MnCl2溶液，得到 溶液F：
(19)將步驟(17)得到的顆粒物質O加入步驟(18)得到的溶液F中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質P，用100mL質量濃度為95%的乙醇洗滌顆粒物質P，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質Q，將Q置于馬弗爐中在580℃條 件下焙燒4h，得到的顆粒物質即為含CuO中間層的負載Ag摻雜MnO2-CeO2活性氧化鋁粒 子電極。
說明書
處理化工有機廢水的內循環流化床電催化反應器及運行條件
技術領域
本發明屬于高濃度有機廢水的電化學處理技術領域，具體涉及一種處理化工有機廢水的 內循環流化床電催化反應器及運行條件。
背景技術
電催化氧化技術通過產生羥基自由基等強氧化性的活性基團來降解廢水中的有機污染 物，具有無二次污染、成本低、適用性強、效率高等特點，在處理高濃度、難生化降解廢水 方面具有應用潛力。為增強難生化降解廢水的電催化處理效果，提高電解槽單位體積有效反 應面積、傳質效果和電流效率是非常關鍵的問題，因此需要開發新型高效的電催化反應器。 同時，將反應器的開發和與之相匹配的電極制備相結合進行，使電極的催化效率得到充分發 揮是目前研究的重點之一。因此選擇適合的電極材料和對其改性，以改善電極的表面催化性 能，便成了電化學工作者研究的新課題。近30年來，鈦基陽極板已發展成為金屬氧化物電極 的主要形式，目前修飾鈦電極所使用的金屬氧化物主要有氧化釕、氧化錳、氧化鉛、氧化鉑、 氧化銥、錫銻氧化物等。電催化電極的表面微觀結構和狀態是影響電催化性能的重要因素， 而電極的制備方法直接影響到電極的表面結構，因而選擇合適的電極制備方法是提高電極電 催化活性至關重要的關鍵環節。目前還缺少將反應器的開發和與之相匹配的電極制備相結合 方面的研究。
發明內容
本發明的目的是提供一種處理化工有機廢水的內循環流化床電催化反應器及運行條件。 本發明的具體內容如下：

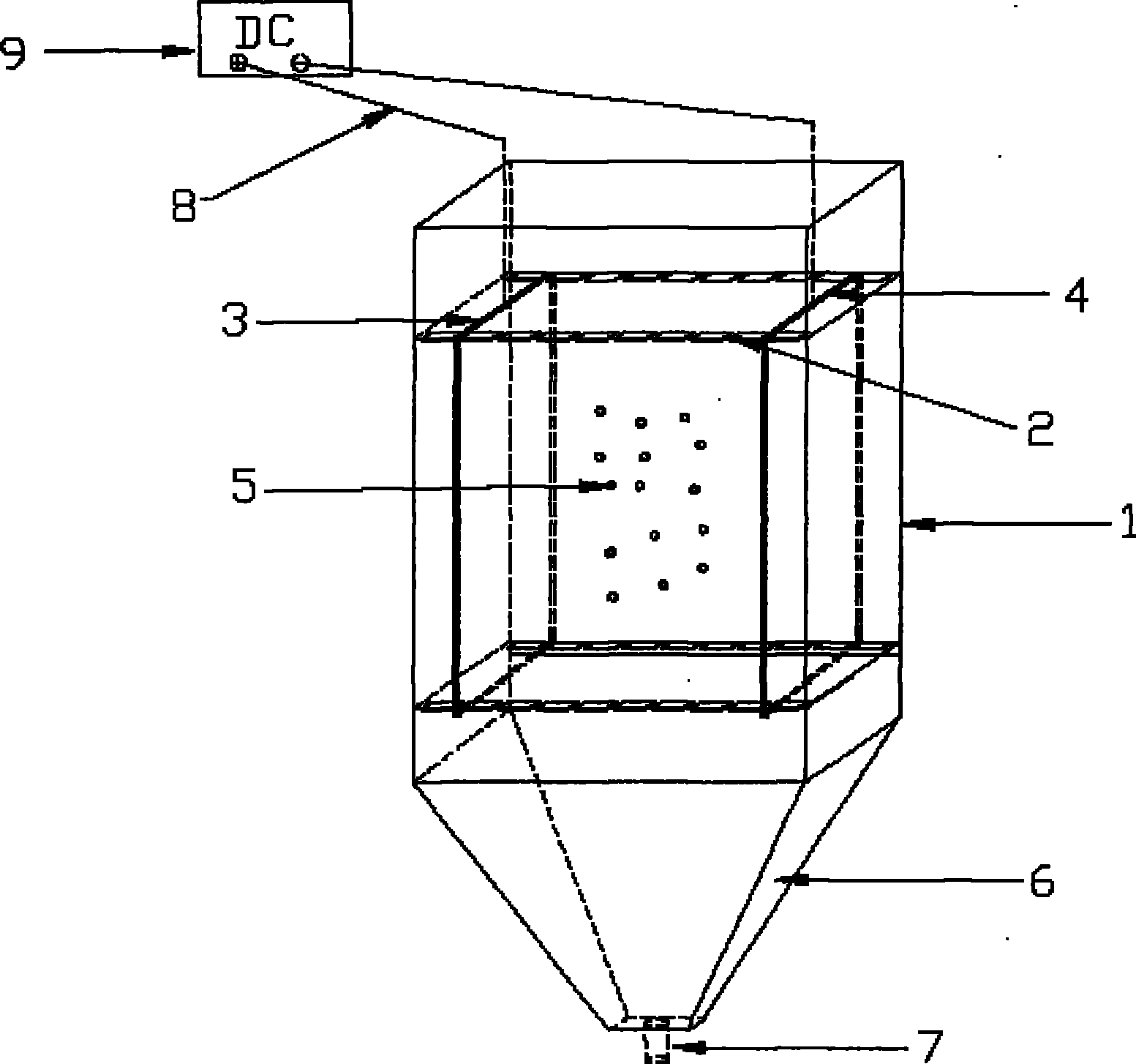

內循環流化床電催化反應器由電解槽(1)、電極插槽(2)、基于NiO-FeO-ZnO修飾的負 載Pt鈦基陽極板(3)、不銹鋼陰極板(4)、含CuO中間層的負載Ag摻雜MnO2-CeO2活性 氧化鋁粒子電極(5)、緩沖漏斗(6)、進氣管(7)、電線(8)、穩壓穩流電源(9)組成。緩 沖漏斗(6)的頂部與電解槽(1)的底部相連，緩沖漏斗(6)的高度為電解槽(1)高度的 二分之一，緩沖漏斗(6)底部的長為電解槽橫斷面長的五分之一，緩沖漏斗(6)底部的寬 為電解槽橫斷面寬的五分之一;在緩沖漏斗(6)的底部安裝進氣管(7);在電解槽(1)上 共安裝有4個電極插槽(2)，每?jī)蓚�(gè)插槽為一對，分別位于電解槽(1)的正面和對面壁上， 插槽上均勻分布寬度為2mm的卡位，用于插入不銹鋼陰極板(4)和基于NiO-FeO-ZnO修飾 的負載Pt鈦基陽極板(3)，卡位的間距為10mm;用電線(8)將不銹鋼陰極板(4)和基于 NiO-FeO-ZnO修飾的負載Pt鈦基陽極板(3)與穩壓穩流電源(9)相連;最后將含CuO中 間層的負載Ag摻雜MnO2-CeO2活性氧化鋁粒子電極(5)均勻投入電解槽(1)中。在運用 內循環流化床電催化反應器處理化工有機廢水時，最佳的工作條件為：pH值為5.5，電壓為 15V，處理時間為120min。
其中，所述基于NiO-FeO-ZnO修飾的負載Pt鈦基陽極板由如下方法制備：
(1)用240號氧化鋁耐水砂紙將鈦片表面打磨至出現金屬光澤，然后將其放入培養皿中， 倒入50mL丙酮，在40kHz超聲波清洗儀中用洗滌劑溶液清洗除油30min，取出先用自來水 沖洗，再用去離子水沖洗，然后放置在40kHz超聲波清洗儀中用去離子水清洗15min;
(2)將步驟(1)得到的鈦片放置在10%的草酸溶液中刻蝕2h，然后取出先用自來水沖洗， 再用去離子水沖洗后放置在40kHz超聲波儀器中用去離子水清洗15min，晾干后保存在無水 乙醇中備用;
(3)利用輝光放電對步驟(2)得到的鈦片表面進行預處理10min，然后在MS56A型高 真空多靶磁控濺射機上完成磁控濺射鍍鉑得到物質A，其中陰極靶材為鉑片，鈦片作為陽極 基片，操作模式為射頻濺射，真空度為8.0×10-2Pa，功率為100W，氬氣壓力為1pa;
(4)將正丁醇、異丙醇、異丁醇、無水乙醇按等體積比例混合，得到溶液A;將Ni (NO3)2.6H2O溶于水中制成濃度為0.5mol/L的溶液并加入5滴硝酸以防水解，得到溶液B; 將Fe(NO3)3·9H2O溶于水中制成濃度為0.5mol/L的溶液，加入5滴硝酸以防水解，得到溶液 C;將Zn(NO3)2·6H2O溶于水中制成濃度為0.5mol/L的溶液，加入5滴硝酸以防水解，得到 溶液D;
(5)將溶液B、溶液C、溶液D按體積比10：10：1混合，得到溶液E1，將溶液E1與溶 液A等體積比混合，搖勻后分成等量4份，得到溶液F1-1、溶液F1-2、溶液F1-3、溶液F1-4;
(6)將溶液B、溶液C、溶液D按體積比5：5：1混合，得到溶液E2，將溶液E2與溶液 A等體積比混合，搖勻后分成等量2份，得到溶液F2-1、溶液F2-2;
(7)將溶液B、溶液C、溶液D按體積比1：1：1混合，得到溶液E3，將溶液E3與溶液 A等體積比混合，搖勻后分成等量3份，得到溶液F3-1、溶液F3-2、溶液F3-3;
(8)將溶液B、溶液C、溶液D按體積比1：1：5混合，得到溶液E4，將溶液E4與溶液 A等體積比混合，搖勻后分成等量2份，得到溶液F4-1、溶液F4-2;
(9)將溶液B、溶液C、溶液D按體積比1：1：10混合，得到溶液E5，將溶液E5與溶液 A等體積比混合，搖勻后分成等量4份，得到溶液F5-1、溶液F5-2、溶液F5-3、溶液F5-4;
(10)將步驟(3)得到的物質A浸入到溶液F1-1中，并在磁力攪拌器作用下均勻浸漬， 3h后取出晾干，然后在100℃條件下干燥10h，得到物質B1;
(11)將物質B1浸入到溶液F1-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到物 質B2;
(12)將物質B2浸入到溶液F1-3中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質B3;
(13)將物質B3浸入到溶液F1-4中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到物 質B4;
(14)將物質B4浸入到溶液F2-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質C1;
(15)將物質C1浸入到溶液F2-2中，在磁力攪拌器作用下均勻浸漬3h后取出晾干，在 100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到物質C2;
(16)將物質C2浸入到溶液F3-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質D1;
(17)將物質D1浸入到溶液F3-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質D2;
(18)將物質D2浸入到溶液F3-3中，在磁力攪拌器作用下均勻浸漬3h后取出晾干，在 100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到物質D3;
(19)將物質D3浸入到溶液F4-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質E1;
(20)將物質E1浸入到溶液F4-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到物 質E2;
(21)將物質E2浸入到溶液F5-1中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質F1;
(22)將物質F1浸入到溶液F5-2中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到物 質F2;
(23)將物質F2浸入到溶液F5-3中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，得到物質F3;
(24)將物質F3浸入到溶液F5-4中，并在磁力攪拌器作用下均勻浸漬，3h后取出晾干， 然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在600℃條件下焙燒4h，得到的 物質即為基于NiO-FeO-ZnO修飾的負載Pt鈦基陽極板。
所述含CuO中間層的負載Ag摻雜MnO2-CeO2活性氧化鋁粒子電極由如下方法制備：
(1)將300g粒徑為3-5mm的γ-Al2O3球用500ml去離子水洗滌，重復洗滌3次，然后放 入200ml無水乙醇中浸泡10h，用500ml去離子水清洗1次后，在80℃條件下干燥10h，得 到顆粒物質A;
(2)將50ml濃度為0.5mol/L的AgNO3加入150ml異丙醇中，得到溶液A;
(3)將步驟(1)得到的顆粒物質A加入步驟(2)得到的溶液A中，并在搖床中搖動3h， 過濾得到顆粒物質B和微乳液X，用100mL質量濃度為95%的乙醇洗滌顆粒物質B，重復洗 滌2次，然后在80℃條件下干燥10h，得到顆粒物質C;
(4)將步驟(3)得到的顆粒物質C置于馬弗爐中在500℃條件下焙燒4h，得到顆粒物 質D;
(5)將步驟(4)得到的顆粒物質D加入步驟(3)得到的微乳液X中，并在搖床中搖 動3h，過濾除去液體得到顆粒物質E，用100mL質量濃度為95%的乙醇洗滌顆粒物質E，重 復洗滌2次，然后在80℃條件下干燥10h，然后置于馬弗爐中在500℃條件下焙燒4h，得到 顆粒物質F;
(6)將10ml濃度為0.5mol/L的Ce(NO3)2溶液和100ml濃度為0.5mol/L的CuCl2溶液 加入到120ml異丙醇和5ml濃鹽酸中，然后再加入10ml濃度為0.5mol/L的MnCl2溶液，搖 勻后分成等量5份，得到溶液B1、溶液B2、溶液B3、溶液B4、溶液B5;
(7)將步驟(5)得到的顆粒物質F加入步驟(6)得到的溶液B1中，并在搖床中搖動 3h，過濾除去液體得到顆粒物質G1，用100mL質量濃度為95%的乙醇洗滌顆粒物質G1，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H1;
(8)將步驟(7)得到的顆粒物質H1加入步驟(6)得到的溶液B2中，并在搖床中搖動 3h，過濾除去液體得到顆粒物質G2，用100mL質量濃度為95%的乙醇洗滌顆粒物質G2，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H2;
(9)將步驟(8)得到的顆粒物質H2加入步驟(6)得到的溶液B3中，并在搖床中搖動 3h，過濾除去液體得到顆粒物質G3，用100mL質量濃度為95%的乙醇洗滌顆粒物質G3，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H3;
(10)將步驟(9)得到的顆粒物質H3加入步驟(6)得到的溶液B4中，并在搖床中搖 動3h，過濾除去液體得到顆粒物質G4，用100mL質量濃度為95%的乙醇洗滌顆粒物質G4， 重復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H4;
(11)將步驟(10)得到的顆粒物質H4加入步驟(6)得到的溶液B5中，并在搖床中搖 動3h，過濾除去液體得到顆粒物質G5，用100mL質量濃度為95%的乙醇洗滌顆粒物質G5， 重復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質H5;將H5置于馬弗爐中在580℃ 條件下焙燒4h，得到顆粒物質I;
(12)將20ml濃度為0.5mol/L的Ce(NO3)2溶液和80ml濃度為0.5mol/L的CuCl2溶液 加入到120ml異丙醇和5ml濃鹽酸中，然后再加入20ml濃度為0.5mol/L的MnCl2溶液，得 到溶液C;
(13)將步驟(11)得到的顆粒物質I加入步驟(12)得到的溶液C中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質J，用100mL質量濃度為95%的乙醇洗滌顆粒物質J，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質K;
(14)將40ml濃度為0.5mol/L的Ce(NO3)2溶液和40ml濃度為0.5mol/L的CuCl2溶液 加入到120ml異丙醇和5ml濃鹽酸中，然后再加入40ml濃度為0.5mol/L的MnCl2溶液，得 到溶液D;
(15)將步驟(13)得到的顆粒物質K加入步驟(14)得到的溶液D中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質L，用100mL質量濃度為95%的乙醇洗滌顆粒物質L，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質M;
(16)將45ml濃度為0.5mol/L的Ce(NO3)2溶液和15ml濃度為0.5mol/L的CuCl2溶液 加入到120ml異丙醇和5ml濃鹽酸中，然后再加入60ml濃度為0.5mol/L的MnCl2溶液，得 到溶液E;
(17)將步驟(15)得到的顆粒物質M加入步驟(16)得到的溶液E中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質N，用100mL質量濃度為95%的乙醇洗滌顆粒物質N， 重復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質O;
(18)將15ml濃度為0.5mol/L的Ce(NO3)2溶液和5ml濃度為0.5mol/L的CuCl2溶液加 入到120ml異丙醇和5ml濃鹽酸中，然后再加入100ml濃度為0.5mol/L的MnCl2溶液，得到 溶液F;
(19)將步驟(17)得到的顆粒物質O加入步驟(18)得到的溶液F中，并在搖床中搖 動3h;過濾除去液體得到顆粒物質P，用100mL質量濃度為95%的乙醇洗滌顆粒物質P，重 復洗滌2次，然后在80℃條件下干燥10h，得到顆粒物質Q，將Q置于馬弗爐中在580℃條 件下焙燒4h，得到的顆粒物質即為含CuO中間層的負載Ag摻雜MnO2-CeO2活性氧化鋁粒 子電極。
本發明的有益效果是，內循環流化床電催化反應器對化工有機廢水處理效率高、成本低、 操作簡單。
