申請日2010.06.09
公開(公告)日2010.10.13
IPC分類號E03F1/00
摘要
本發明涉及雨水處理和利用設施的設計方法。其包括雨水處理和利用設施的選址、設施類型的選擇和設施容積的計算，其中的設施容積WQV(即本領域術語水質體積)通過5個具體步驟計算得出：步驟一，取主要參數值。步驟二，把參數值代入SWMM模型軟件中。步驟三，得到最佳設計雨量表確定最佳設計雨量的范圍。步驟四，根據多年資料和控制目標得到最佳設計雨量的準確值。步驟五，通過水質體積WQV公式計算雨水處理和利用設施的容積。本發明在利用現有技術進行徑流污染控制時將初期徑流控制雨量作為主要控制因素，設計建造在控制污染前提下進行雨水收集、利用的雨水處理和利用設施。

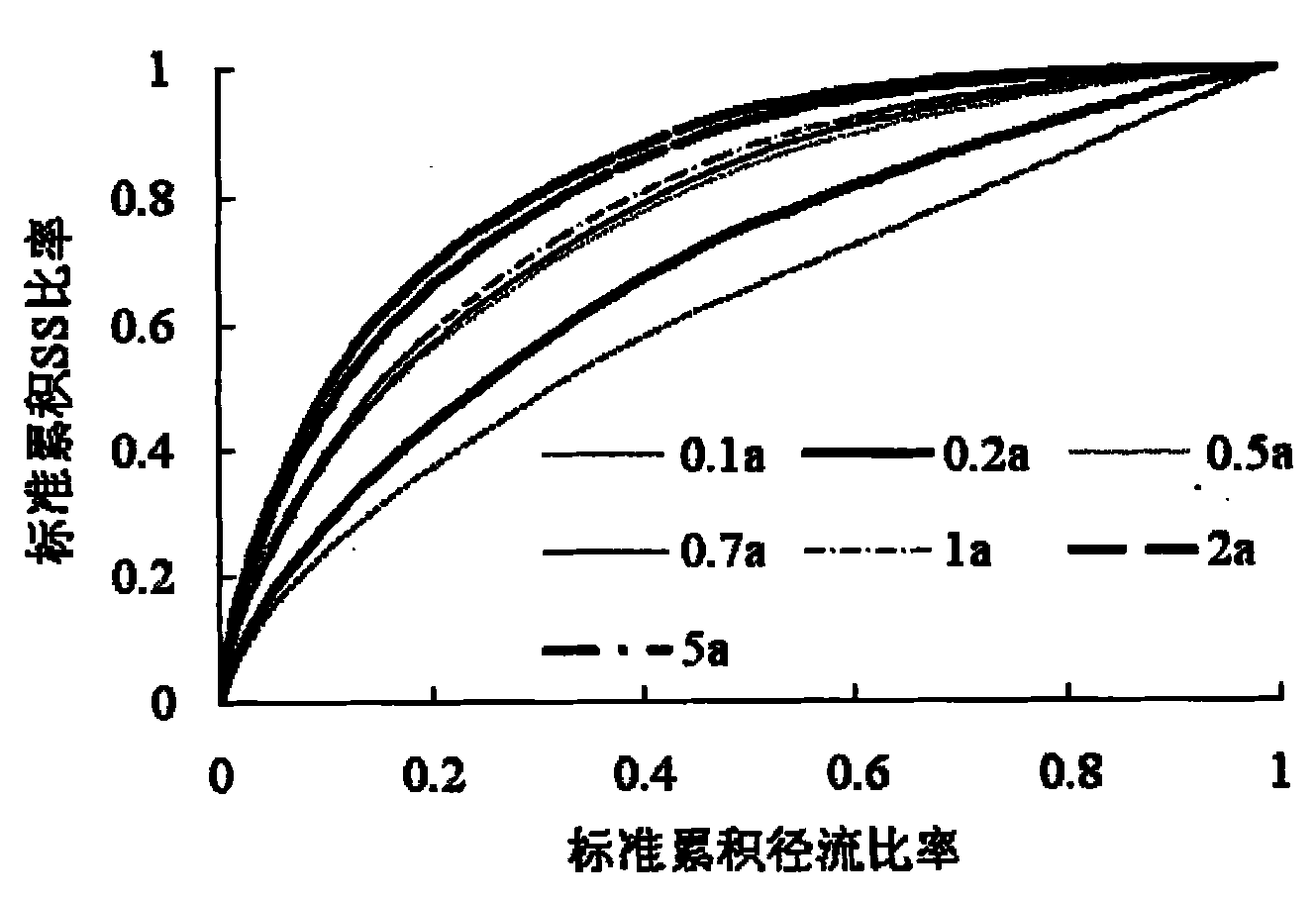

摘要附圖
權利要求書
1.一種雨水處理和利用設施的設計方法，其包括雨水處理設施的選址、設施類型的選擇和設施容積的計算，其特征在于設施容積WQV通過下面計算得出：
步驟一，根據不同地區的降雨及徑流雨水水質特點針對性地確定匯水面積A、污染物最大累積負荷C1、累積速率常數C2、沖刷系數S1、沖刷指數S2的具體取值;
步驟二，分別把步驟一中確定的匯水面積A、污染物最大累積負荷C1、累積速率常數C2、沖刷系數S1、沖刷指數S2等具體數值輸入SWMM模型軟件中，由SWMM模擬結果以及公式(4)得到不同重現期時的標準累積徑流比率與標準累積污染物比率曲線圖;
步驟三，根據步驟二中得到的不同重現期時的標準累積徑流比率與標準累積污染物比率曲線圖而得到不同重現期下的最佳設計雨量表，并由特定重現期范圍得到對應的最佳設計雨量的范圍;
步驟四，根據該地區近30年的降雨資料和特定SS污染控制目標得到設計雨量與污染物控制率關系曲線，最后從曲線圖上得到最佳設計雨量的準確值;
步驟五，通過以下公式得到水質體積WQV：
WQV=10HψF (1)
式中：WQV-水質體積;H-設計雨量，mm;ψ-綜合徑流系數;F-匯水面積，hm2。
說明書
雨水處理和利用設施的設計方法
技術領域
本發明涉及雨水處理和利用設施的設計方法。
背景技術
雨水處理和利用設施近年來越來越普及，其設計和建造工程形成了一個廣闊的產業。降雨過程中大量污染物隨地表徑流的淋洗、沖刷進入水體，這也造成了水質污染和惡化。為改善水環境質量，有效的徑流污染控制至關重要。特別是隨著城市化進程的加快，不透水匯水面(如屋面、硬化路面、廣場、停車場等)占有比例越來越大。來自這些匯水面的徑流雨水水質隨降雨過程的變化存在明顯的初期沖刷現象，表現為初期徑流污染物濃度較高，有時甚至劣于污水處理廠的進水水質，初期雨水中包括了整場降雨的大部分污染物，降雨后期徑流水質趨于平穩。
雨水處理和利用設施可以在控制徑流污染的前提下進行雨水的收集、利用或處置，解決污染雨水隨意排放的問題。在現有技術中，雖然雨水處理和利用設施的容積計算中大都涉及到雨水水質，但都只是從降雨事件控制率出發，沒有考慮到具體的徑流水質狀況。
發明內容
本發明旨在克服上述現有技術中的缺陷，提出一種雨水處理和利用設施的設計方法，其包括雨水處理和利用設施的選址、設施類型的選擇和設施容積的計算，其中的設施容積WQV(即本領域術語水質體積)通過下面計算得出：
步驟一，根據不同地區的降雨及徑流雨水水質特點針對性地確定匯水面積A、污染物最大累積負荷C1、累積速率常數C2、沖刷系數S1、沖刷指數S2的具體數值;
步驟二，分別把步驟一中確定的匯水面積A、污染物最大累積負荷C1、累積速率常數C2、沖刷系數S1、沖刷指數S2等具體數值輸入SWMM模型軟件中，由SWMM模擬結果以及公式(2)得到不同重現期時的標準累積徑流比率與標準累積污染物比率曲線圖。以屋面模擬為例，其主要的水文水利參數見圖4;
步驟三，根據步驟二中得到的不同重現期時的標準累積徑流比率與標準累積污染物比率曲線圖而得到不同重現期下的最佳設計雨量表，并由特定重現期范圍得到對應的最佳設計雨量的范圍;
步驟四，根據該地區近30年的降雨資料和特定SS污染控制目標得到設計雨量與污染物控制率的關系曲線，最后從曲線圖上得到最佳設計雨量的準確值(根據特定的SS污染控制目標查圖即可得對應的最佳設計雨量);
步驟五，最后通過以下公式得到水質體積WQV：
WQV=10HψF (1)
式中：WQV-水質體積;H-設計雨量，mm;ψ-綜合徑流系數;F-匯水面積，hm2。
質量初期沖刷(Mass First Flush，MFF)曲線表征的是徑流量與污染物濃度的變化關系(見圖1)，目的為通過控制最合適的徑流量來控制徑流目標污染物，可表示為：
式中：C(t)-t1時刻污染物濃度;
Q(t)-t1時刻徑流量;
M-污染物總量;
V-徑流總量;
t1-徑流歷時;
x-標準累積徑流比率(Normalized Cumulative Flow Volume)，表示t1時刻累積徑流量與整個降雨事件中總徑流量的比值;
y-標準累積污染物比率(Normalized Cumulative Mass)，表示徑流形成后t1時刻累積污染負荷與整個降雨事件中總污染負荷的比值。
SWMM是由美國環保署(USEPA)在20世紀70年代開始開發的，目前經過不斷的完善和升級，已發展到了更高版本。
SWMM對雨水管、合流制管道、自然排放系統都可以進行水量水質的模擬，它包括地面徑流、排水管網輸送、貯水處理及受納水體的影響等。SWMM模型可以對單場降雨或者連續降雨而產生的坡面徑流和水質變化進行動態模擬，也可以對排水系統中節點、管道、匯水區以及其他排水構筑物的流量、水深和流速等時間序列的仿真模擬，還可以完整地模擬回水影響、逆流、明渠、地下管網、環狀管網以及各種復雜的排水構筑物。
由于強大的模擬功能，SWMM被廣泛用于城市排水系統的水文-水動力學模擬，通過分析模擬得出的管網運行狀態，為合理規劃管網、優化規劃方案提供決策支持。
本發明水質體積法中，場地條件確定時徑流系數與匯水面積為定值，因此，決定徑流污染控制量的關鍵參數為設計雨量。為使設計雨量能夠反映水質的控制程度從而真正實現污染控制，本發明基于徑流污染物的累積、沖刷及其與降雨量、徑流量之間的關系探討徑流污染控制設計雨量的確定方法。
徑流污染水質模擬過程表示如下：
該過程分為污染物累積(式(3))和污染物源頭沖刷(式(4))兩個階段。
式中B-污染物累積量，kg/ha;C1-污染物最大累積量，kg/ha;C2-累積速率常數;t-累積時間，min。
式中W-污染物沖刷量，mg/L;S1-沖刷系數;S2-沖刷指數;q-單位面積上的徑流量，mm/h;其他參數同上。
水質體積WQV是為用來確定徑流污染控制雨量的量化控制指標，即為達到控制徑流污染、保證雨水利用的水質目標所需處理的雨水體積。水質體積法用于捕捉和處理80%～90%的多年平均降雨事件的徑流雨水(該降雨事件為可統計年限的降雨事件，一般為30年以上)，水質體積法一般可控制徑流中70%～80%的SS負荷，計算方法見式(1)，因不同國家不同地區的污染程度和降雨特點各不相同，設計雨量(WQV的關鍵參數)取值也不同。我國的降雨季節性強，由于地區間水文、地質、氣象條件差異大，各城市降雨特點也有很大差別，因此WQV是控制徑流雨水水質的重要指標，也是以水質控制為主要目的時雨水利用設施規模設計的關鍵參數。
本發明利用SWMM(Storm Water Management Model)模型可針對確定的匯水面進行模擬，選取不同的累積及沖刷過程參數，改變污染物負荷、匯水面大小等參數來實現模擬過程，并結合近30年來的降雨資料數據探討雨水徑流污染控制設計雨量的計算方法。
本發明設計雨量指在特定的徑流污染控制目標下需要控制的雨量。對于一個按設計降雨量設計的雨水處理裝置，小于設計降雨量的降雨會全部經過處理;大于設計降雨量的降雨，超過的部分將溢流排放，不同的設計雨量對應不同的污染控制率，設計雨量應根據不同城市不同區域的徑流特點確定。
