申請日2010.06.10

　　公開(公告)日2010.10.13

　　IPC分類號C02F9/08; C02F1/28; C02F1/52; C02F1/44

　　摘要

　　本發明公開了一種煤化工廢水零排放處理方法及系統，包括活性焦吸附系統、多級膜分離系統、濃水再利用系統、循環水系統。經過預處理和生化處理后的煤化工廢水經絮凝沉淀、活性焦吸附過濾后，進行多級膜分離;多級膜分離所得的淡水達到工廠循環水使用要求;多級膜分離所得的濃水加入CaCO3或CaO制成脫硫漿液，作為燃煤鍋爐煙氣脫硫系統的脫硫劑使用，或直接作為循環流化床半干法煙氣脫硫的增濕水使用。能實現廢水的循環利用和零排放處理，保護環境、節約水資源。

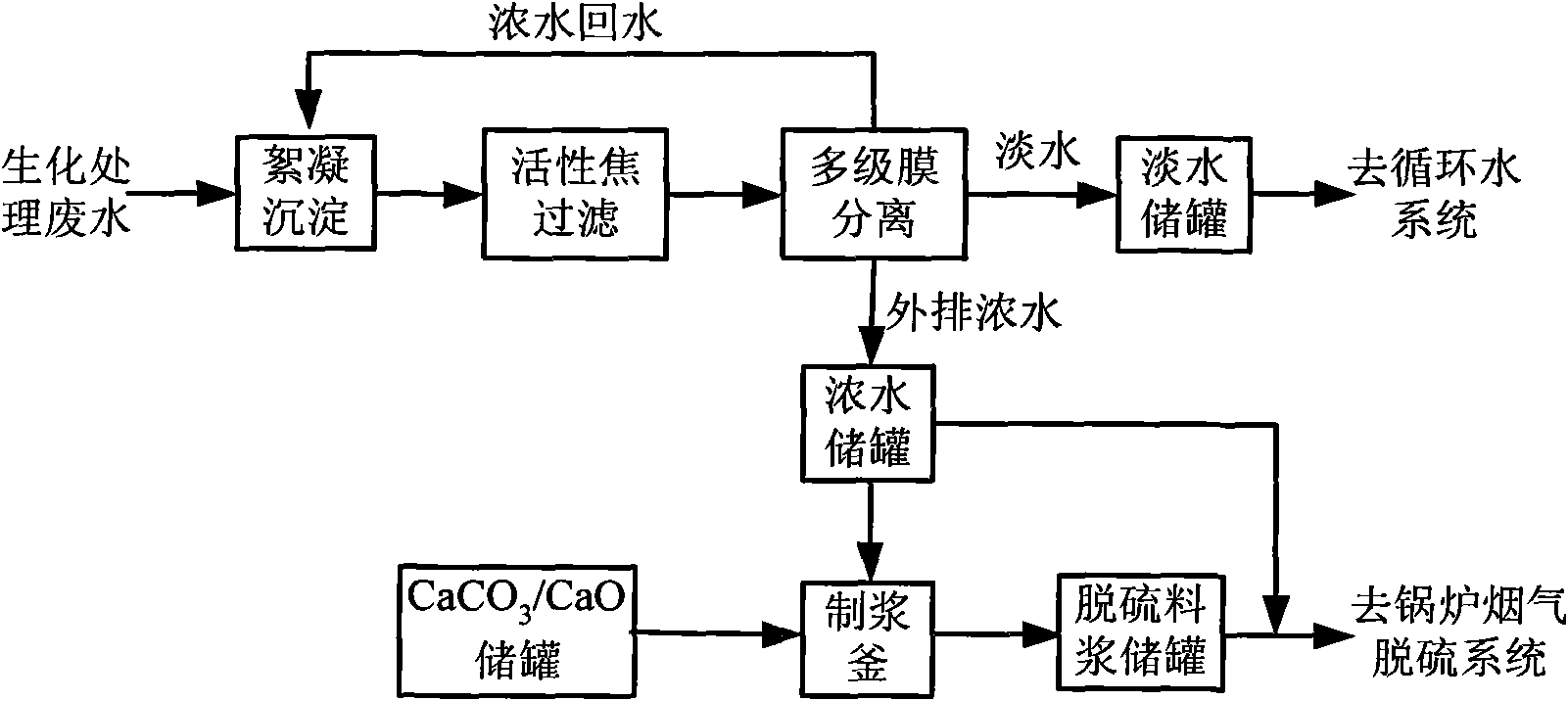

　　摘要附圖



　　權利要求書

　　1.一種煤化工廢水零排放處理方法，其特征在于，包括步驟：

　　經過預處理和生化處理后的煤化工廢水經絮凝沉淀、活性焦吸附過濾后，進行多級膜分離;

　　多級膜分離所得的淡水達到工廠循環水使用要求;

　　多級膜分離所得的濃水加入CaCO3或CaO制成脫硫漿液，作為燃煤鍋爐煙氣脫硫系統的脫硫劑使用，或直接作為循環流化床半干法煙氣脫硫的增濕水使用。

　　2.根據權利要求1所述的煤化工廢水零排放處理方法，其特征在于，所述的活性焦為煤制活性焦，粒徑為1-10mm，堆比重為0.7-1.2g/ml，比表面積為200-800m2/g。

　　3.根據權利要求1所述的煤化工廢水零排放處理方法，其特征在于，所述多級膜分離包括一級超濾膜分離、二級納濾膜分離和三級反滲透膜分離;

　　所述一級超濾膜分離用于截留5-10萬分子量以上的物質;

　　所述二級超濾膜分離用于截留分子量200-500以上的有機物;

　　所述三級反滲透膜分離用于分離溶液中處于離子狀態的無機物和絕大部分的有機物，膜分離系統整體淡水回收率為70-90%。

　　4.根據權利要求1所述的煤化工廢水零排放處理方法，其特征在于，所述脫硫漿液作為燃煤鍋爐煙氣脫硫系統的脫硫劑使用時，脫硫漿液的CaO質量含量為20-50%。

　　5.一種用于權利要求1至4任一項所述的煤化工廢水零排放處理方法的系統，其特征在于，包括活性焦吸附系統、多級膜分離系統、濃水再利用系統、循環水系統;

　　所述活性焦吸附系統處理后的水進入多級膜分離系統;

　　所述多級膜分離系統所得的淡水進入所述循環水系統，所得的濃水進入所述濃水再利用系統。

　　6.根據權利要求5所述的煤化工廢水零排放處理系統，其特征在于，所述濃水再利用系統包括脫硫漿液制備裝置，所述脫硫漿液制備裝置連接有CaCO3或CaO添加裝置，所述脫硫漿液制備裝置的出口與燃煤鍋爐煙氣脫硫系統或循環流化床半干法煙氣脫硫系統連接。

　　7.根據權利要求6所述的煤化工廢水零排放處理系統，其特征在于，所述多級膜分離系統為串聯的多級膜分離系統，包括一級超濾膜，二級納濾膜和三級反滲透膜;

　　所述一級超濾膜能截留5-10萬分子量以上的物質;

　　所述二級超濾膜能截留分子量200-500以上的有機物;

　　所述三級反滲透膜能分離溶液中處于離子狀態的無機物和絕大部分的有機物，膜分離系統整體淡水回收率為70-90%。

　　說明書

　　煤化工廢水零排放處理方法及系統

　　技術領域

　　本發明涉及一種煤化工和工業廢水處理技術，尤其涉及一種煤化工廢水零排放處理方法及系統。

　　背景技術

　　煤化工廢水是在煤的氣化、干餾、凈化及化工產品合成過程中產生的廢水。煤化工廢水的污染物濃度高、成分復雜，除含有氨、氰、硫氰根等無機污染物外，還含有酚類、萘、吡啶、喹啉、蒽等雜環及多環芳香族化合物(PAHs)，是一種最難以治理的工業廢水，處理難度大，處理成本高。

　　現有技術中，按處理方式和污染物的形態的變化，廢水處理方法可分為物理法、化學法和生化法。工業上普遍采用的生化處理方法，對多環芳烴和雜環芳烴的降解能力有限，出水的COD值難以達標。生化處理后，再采用活性炭吸附進行深度處理是比較有效污水處理方法，但活性炭?jī)r(jià)格昂貴且吸附飽和后需再生或更換，增加了水處理的成本。

　　發明內容

　　本發明的目的是提供一種高效、經濟的煤化工廢水零排放處理方法及系統，能實現廢水的循環利用和零排放處理，保護環境、節約水資源。

　　本發明的目的是通過以下技術方案實現的：

　　本發明的煤化工廢水零排放處理方法，包括步驟：

　　經過預處理和生化處理后的煤化工廢水經絮凝沉淀、活性焦吸附過濾后，進行多級膜分離;

　　多級膜分離所得的淡水達到工廠循環水使用要求;

　　多級膜分離所得的濃水加入CaCO3或CaO制成脫硫漿液，作為燃煤鍋爐煙氣脫硫系統的脫硫劑使用，或直接作為循環流化床半干法煙氣脫硫的增濕水使用。

　　本發明的用于上述的煤化工廢水零排放處理方法的系統，包括活性焦吸附系統、多級膜分離系統、濃水再利用系統、循環水系統;

　　所述活性焦吸附系統處理后的水進入多級膜分離系統;

　　所述多級膜分離系統所得的淡水進入所述循環水系統，所得的濃水進入所述濃水再利用系統。

　　由上述本發明提供的技術方案可以看出，本發明所述的煤化工廢水零排放處理方法及系統，由于經過預處理和生化處理后的煤化工廢水經絮凝沉淀、活性焦吸附過濾后，進行多級膜分離;多級膜分離所得的淡水達到工廠循環水使用要求;多級膜分離所得的濃水加入CaCO3或CaO制成脫硫漿液，作為燃煤鍋爐煙氣脫硫系統的脫硫劑使用，或直接作為循環流化床半干法煙氣脫硫的增濕水使用。能實現廢水的循環利用和零排放處理，保護環境、節約水資源。
