申請日2010.06.12
公開(公告)日2011.03.30
IPC分類號C02F1/461
摘要
本實用新型公開一種電解污水處理設備中可控制水位和水溫的處理垃圾滲濾液的水槽，包括槽架和固定于槽架上部位的電極槽，電極槽內腔的寬度方向上平行間隔豎直設置有多對電極板，在電極槽靠近底部位置固定設置有一個固定板，在固定板與電極槽底面之間設置有曝氣泵，水位水溫傳感器固定連接于電極槽內壁上方，水位水溫傳感器由溫控部分與水位控制部分組成，多對電極板通過一對電極線以并聯方式連接，在電極槽上部的一側設置有與其連通的溢出污水收集結構，在電極槽的正下部設置有一個固定連接槽架的倒圓錐形下排污口。本實用新型結構簡單，可使電解過程得以持續，完全電解一次無需停機，降低污水濺出的可能性，提高電解效率和出水潔凈程度。

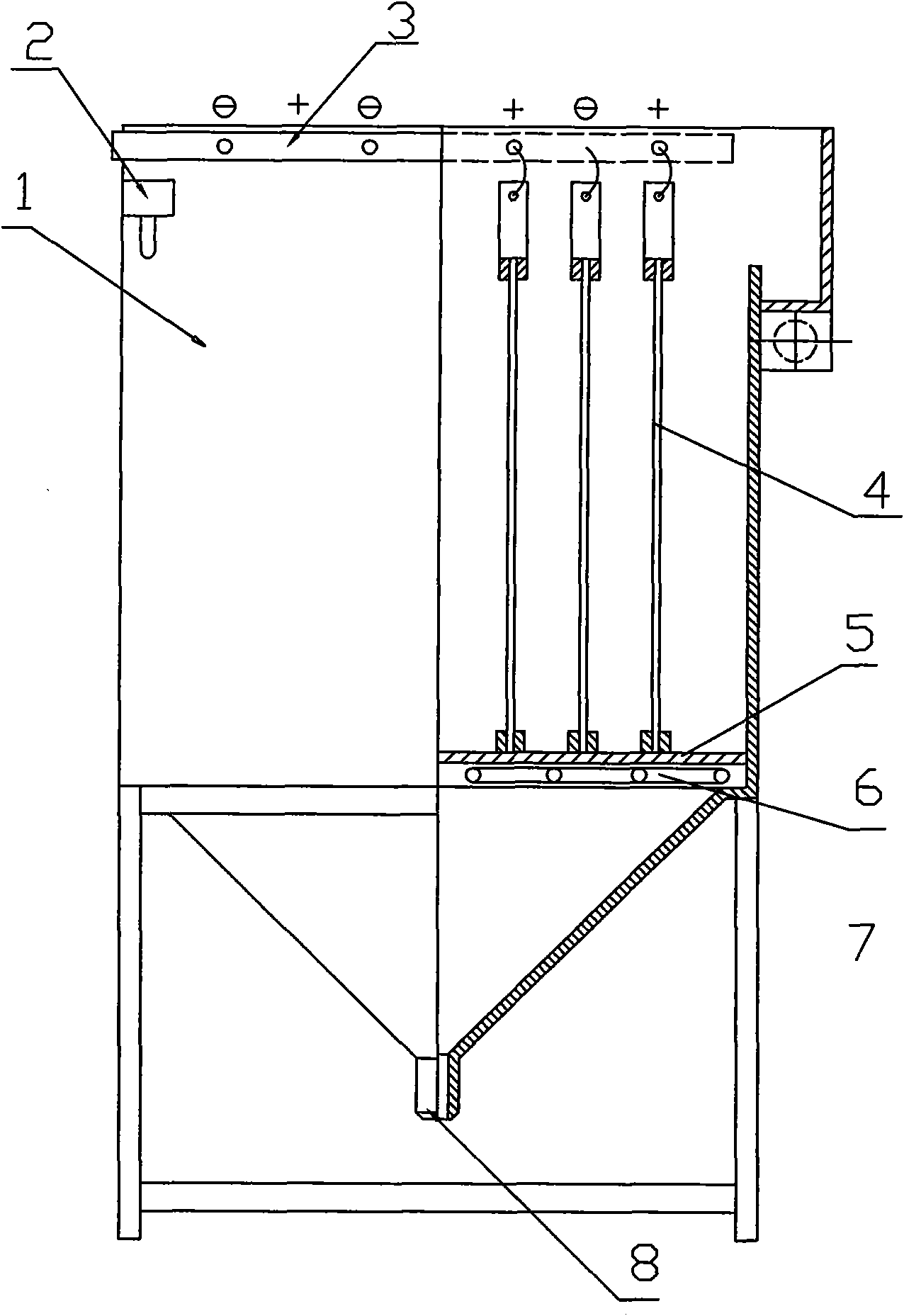

摘要附圖
權利要求書
1.一種可控制水位和水溫的處理垃圾滲濾液的水槽，包括槽架(7)和固定于槽架(7)上部位的電極槽(1)，其特征是：電極槽(1)內腔的寬度方向上平行間隔豎直設置有多對電極板(4)，在電極槽(1)靠近底部位置固定設置有一個固定板(5)，在固定板(5)與電極槽(1)底面之間設置有曝氣泵(5)，水位水溫傳感器(2)固定連接于電極槽(1)內壁上方，水位水溫傳感器(2)由溫控部分與水位控制部分組成，多對電極板(4)通過一對電極線(3)以并聯方式連接，電極槽(1)上部的一側設置有與其連通的溢出污水收集結構(9)，電極槽(1)的正下部設置有一個固定連接于槽架(7)的倒圓錐形下排污口(8)。
2.根據權利要求1所述的一種可控制水位和水溫的處理垃圾滲濾液的水槽，其特征是：每?jī)蓚�(gè)所述電極板(4)之間的間距為10～15cm。
說明書
一種可控制水位和水溫的處理垃圾滲濾液的水槽
技術領域
本實用新型屬于污水處理技術領域，涉及一種電解污水處理設備，尤其涉及電解處理垃圾滲濾液的水槽。
背景技術
隨著社會的發展，生產活動所帶來的垃圾量越來越大，垃圾的成分也越來越復雜，所需處理的污水量很大。目前，傳統的電解污水處理裝置主要由污水收集池、電解池、沉淀池、厭氧池、好氧池等組成。采用電解法處理污水時，由于電解電流一般較大，可達2安培，使用的電極板的數量也較多，所以電解時電極板產生的熱量較大，污水很容易升溫，產生滾鍋效應，污水溫度較高且易濺出，具有一定的危險性;同時，在污水不斷翻滾的過程中，沒有完全電解的污水會流入沉淀池，造成沉淀池內的污水再次污染。若在污水不斷翻滾時停止電解，則污水處理的效率會明顯降低，造成固定資源不必要的浪費。
發明內容
本實用新型的目的是為克服現有技術的不足，提供一種可防止?jié)L鍋效應、使電解過程能一直持續的、且水位與水溫皆可控的處理垃圾滲濾液的水槽。
本實用新型實現上述目的采用的技術方案是：包括槽架和固定于槽架上部位的電極槽，電極槽內腔的寬度方向上平行間隔豎直設置有多對電極板，在電極槽靠近底部位置固定設置有一個固定板，在固定板與電極槽底面之間設置有曝氣泵，水位水溫傳感器固定連接于電極槽內壁上方，水位水溫傳感器由溫控部分與水位控制部分組成，多對電極板通過一對電極線以并聯方式連接，在電極槽上部的一側設置有與其連通的溢出污水收集結構，在電極槽的正下部設置有一個固定連接槽架的倒圓錐形下排污口。
本實用新型結構簡單，可使電解過程得以持續，完全電解一次無需停機，降低污水濺出的可能性，提高安全性，也提高了電解的效率和出水的潔凈程度。
