申請日2010.06.13

　　公開(公告)日2011.01.12

　　IPC分類號G05B19/418; C02F11/12; G05B23/02

　　摘要

　　本實用新型涉及一種基于嵌入式技術的污水處理工藝過程控制器，包括微控制器以及分別與其相連的程控組態模塊、回路控制與組態模塊、網絡/現場總線接入模塊、自檢/自診斷功能模塊和圖形顯示/操作界面模塊。本實用新型依據污水處理工藝過程一般流程及特點進行應用程序的開發，成品后的軟件嵌入在系統組件中，提供控制程序組態視圖窗口，工藝及現場條件一定范圍內的對程序的修改要求可通過調試界面窗口實現，無需程序代碼級上的修改。

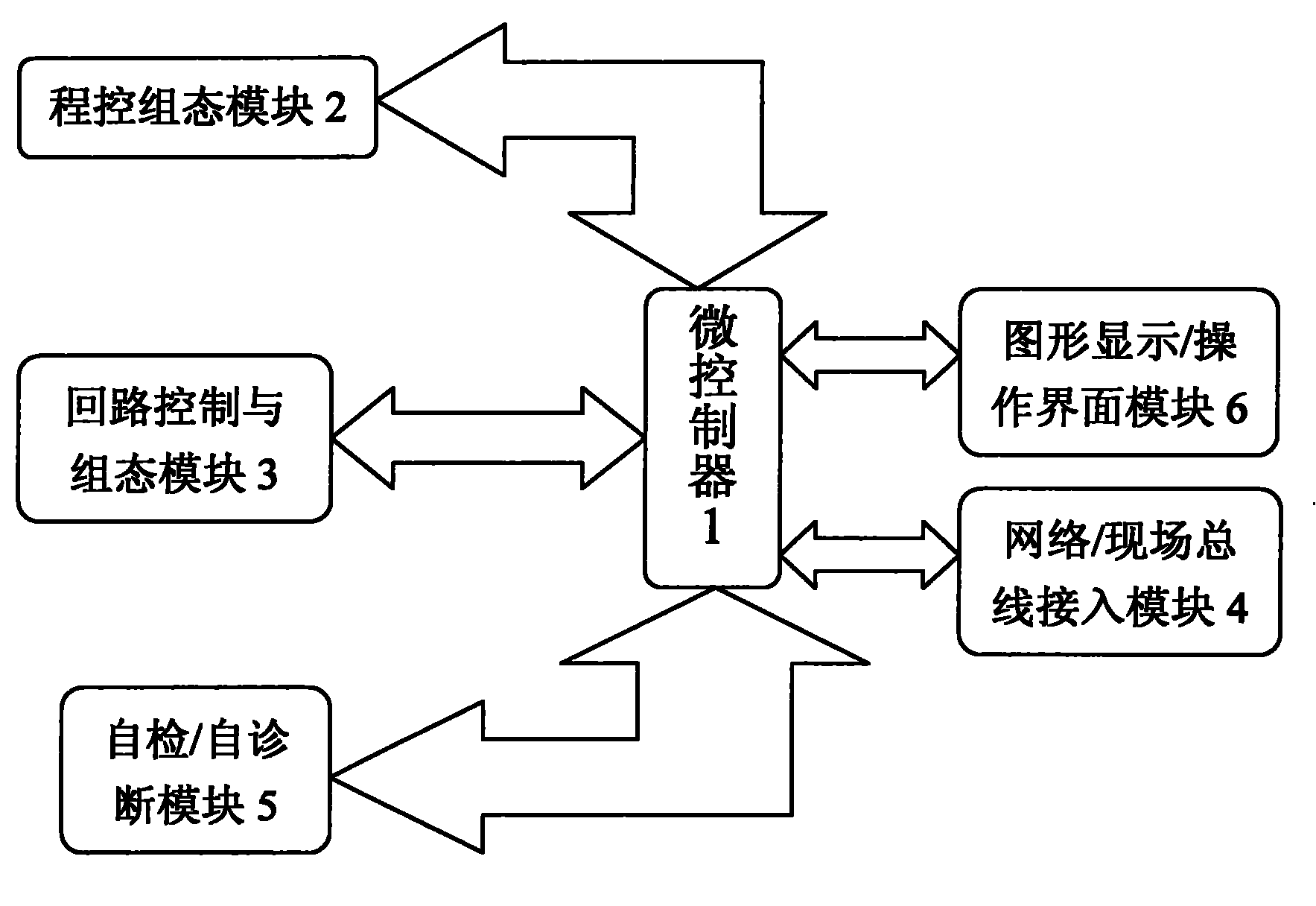

　　摘要附圖



　　權利要求書

　　1.一種基于嵌入式技術的污水處理工藝過程控制器，其特征在于：包括微控制器(1)，以及分別與其相連的程控組態模塊(2)、回路控制與組態模塊(3)、網絡/現場總線接入模塊(4)、自檢/自診斷功能模塊(5)和圖形顯示/操作界面模塊(6)。

　　2.根據權利要要求1所述的工藝過程控制器，其特征在于：所述微控制器(1)為基于ARM內核的16/32位微控制器，微控制器(1)包括程序存儲器單元(11)、指令譯碼單元(12)、算術邏輯運算單元(13)、寄存器單元(14)、數據存儲器單元(15)、控制單元(16)、輸入模塊(18)和輸出模塊(23)，其中，所述指令譯碼單元(12)分別與控制單元(16)和程序存儲器單元(11通訊，并和寄存器單元(14)和數據存儲器單元(15)通訊，所述寄存器單元(14)通過多路轉換單元(19)與算術邏輯運算單元(13)通訊。

　　3.根據權利要要求1或2所述的工藝過程控制器，其特征在于：所述程控組態模塊(2)、自檢/自診斷功能模塊(5)分別接輸出模塊(23)的輸出端，網絡/現場總線接入模塊(4)接輸入模塊(18)的輸入端。

　　4.根據權利要要求1所述的工藝過程控制器，其特征在于：所述回路控制與組態模塊(3)為設置在中央控制室的PC機，PC機與微控制器(1)的程序存儲器單元(11)通訊。

　　5.根據權利要要求1所述的工藝過程控制器，其特征在于：所述圖形顯示/操作界面模塊(6)采用觸摸屏。

　　說明書

　　一種基于嵌入式技術的污水處理工藝過程控制器

　　技術領域

　　本實用新型涉及一種基于嵌入式技術的污水處理工藝過程控制器，屬于機電一體化領域。

　　背景技術

　　傳統的污水處理控制系統是基于繼電器實現的，現在，工程上也開始使用PLC集中控制。程序的調試需長時間完全在現場進行，大量的信號線集中布向控制室，工程材料及施工成本費用高。操作界面只提供按鈕與信號燈。污水處理工藝過程控制器中，應用程控組態功能傳統的一體機控制系統大多都需在生產現場調試、修改程序，并通過程序修改運行及設定參數。這不僅增加了調試成本，對控制程序的質量及可靠性都會造成不利影響。而用嵌入技術實現傳統設備控制的智能化，信息處理的數字化，運行監控管理的網絡化已成為當代各技術領域技術進步的一個基本體現及工業發達國家污水處理設備制造商的一個研發方向。目前，進入我國市場銷售的進口產品與國產的污水處理設備中，一般采用傳統的電氣控制方式或另配PLC實現設備的控制。

　　發明內容

　　針對上述現有技術中存在的問題，本實用新型的目的是要通過采用嵌入技術、網絡技術、智能控制技術實現對污泥濃縮脫水一體機傳統控制設備/裝置的數字化、智能化、網絡化技術改造，提出一種在傳統控制系統基礎上具有1)程控組態功能;2)回路控制與組態;3)網絡/現場總線接入功能;4)自檢/自診斷功能;5)圖形顯示/操作界面等功能的基于嵌入式技術的污水處理工藝過程控制器。

　　本實用新型基于嵌入式技術的污水處理工藝過程控制器，包括微控制器以及分別與其相連的程控組態模塊、回路控制與組態模塊、網絡/現場總線接入模塊、自檢/自診斷功能模塊和圖形顯示/操作界面模塊。

　　所述微控制器為基于ARM內核的16/32位微控制器，微控制器包括程序存儲器單元、指令譯碼單元、算術邏輯運算單元、寄存器單元、數據存儲器單元、控制單元、輸入模塊和輸出模塊，其中，所述指令譯碼單元分別與控制單元和程序存儲器單元通訊，并和寄存器單元和數據存儲器單元通訊，所述寄存器單元通過多路轉換單元與算術邏輯運算單元通訊。

　　所述程控組態模塊、自檢/自診斷功能模塊分別接輸出模塊的輸出端，網絡/現場總線接入模塊接輸入模塊的輸入端。

　　所述回路控制與組態模塊為設置在中央控制室的PC機，PC機與微控制器的程序存儲器單元通訊。

　　所述圖形顯示/操作界面模塊采用觸摸屏。

　　本實用新型依據污水處理工藝過程一般流程及特點進行應用程序的開發，成品后的軟件嵌入在系統組件中，提供控制程序組態視圖窗口，工藝及現場條件一定范圍內的對程序的修改要求可通過調試界面窗口實現，無需程序代碼級上的修改，該實用新型具有程控組態功能;回路控制與組態;網絡/現場總線接入功能;自檢/自診斷功能;圖形顯示/操作界面等功能，且是傳統控制系統不具備的，采用的技術(嵌入技術)也代表著當代用信息技術改造傳統技術的發展方向。
