申請日2013.10.30

　　公開(公告)日2014.04.02

　　IPC分類號C02F1/66; C02F1/62; C02F1/58; C02F1/74

　　摘要

　　本實用新型公開了一種污水處理中和反應槽，它包括槽本體、攪拌裝置、曝氣裝置和操作平臺(1)，其特征在于，所述槽本體上部分為圓桶形狀，下部分為圓錐形狀，操作平臺(1)連接在槽本體上方，操作平臺(1)上設有攪拌裝置，攪拌裝置的攪拌軸(10)深入槽本體內，曝氣裝置與槽本體上部分固定連接，曝氣裝置的魚刺曝氣管(3)位于攪拌軸(10)的攪拌葉輪下方。本實用新型在反應槽內增加攪拌裝置和擋流板，使污水和化學藥劑能充分接觸反應，充分反應，魚刺曝氣管安裝在反應槽底部，壓縮空氣通過小空洞進入溶液后，均勻地?cái)噭?dòng)溶液，不會造成局部溶液劇烈翻滾。

　　權利要求書

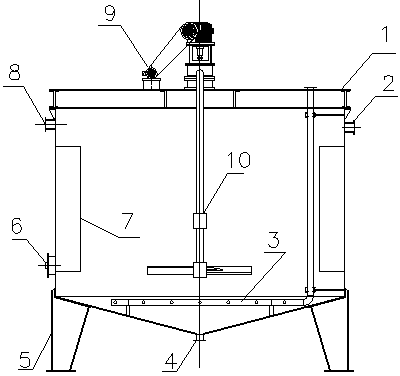

　　1.一種污水處理中和反應槽，它包括槽本體、攪拌裝置、曝氣裝置和操作平臺(1)，其特征在于，所述槽本體上部分為圓桶形狀，下部分為圓錐形狀，操作平臺(1)連接在槽本體上方，操作平臺(1)上設有攪拌裝置，攪拌裝置的攪拌軸(10)深入槽本體內，曝氣裝置與槽本體上部分固定連接，曝氣裝置的魚刺曝氣管(3)位于攪拌軸(10)的攪拌葉輪下方。

　　2.根據權利要求1所述的一種污水處理中和反應槽，其特征在于，所述圓桶形狀的槽本體內壁徑向上均勻設有若干塊擋流板(7)，擋流板(7)軸向連接在槽本體內壁上。

　　3.根據權利要求1或2所述的一種污水處理中和反應槽，其特征在于，所述攪拌裝置包括電機(9)、攪拌軸(10)和攪拌葉輪，電機(9)設在操作平臺(1)上，電機(9)的輸出軸與攪拌軸(10)輸入軸連接，攪拌軸(10)末端與攪拌葉輪連接，攪拌葉輪深入到圓桶形狀的槽本體底端。

　　4.根據權利要求1或2所述的一種污水處理中和反應槽，其特征在于，所述曝氣裝置包括曝氣連接管和魚刺曝氣管(3)，魚刺曝氣管(3)上均勻設有半徑4mm小氣口，小氣口開口方向朝下。

　　5.根據權利要求1或2所述的一種污水處理中和反應槽，其特征在于，所述圓桶形狀的槽本體上端兩側設有進水口(2)和出水口(8)，下端一側設有人孔(6);槽本體圓錐形狀的底部設有排污口(4)。

　　說明書

　　一種污水處理中和反應槽

　　技術領域

　　本實用新型屬于有色金屬冶煉的污水處理技術領域，涉及污水處理過程中的反應槽設備，特別涉及一種污水處理中和反應槽。

　　背景技術

　　在有色金屬冶煉中，產生的生產廢水基本上是含重金屬離子和砷銻鉍氧化物的酸性污水，處理這樣污水的基本方法是在廢水中加入石灰乳溶液和鐵鹽溶液，然后通過曝氣反應，廢水中金屬離子發生化學反應生產不溶沉淀物，然后通過濃密機澄清分離，當廢水中金屬離子濃度含量、砷銻鉍含量達到國家排放標準時，才能外排或者返生產回用。

　　現在有色冶煉廠污水處理使用的反應槽，在生產運行中普篇存在以下幾個問題，1.隨著運行時間長，污泥在中和槽內結垢嚴重，減少了中和槽的容積，導致污水金屬離子、砷銻鉍氧化物和藥劑的在反應槽停留時間短，造成反應不夠充分，容易出現反應后雜質元素超標的問題。2.曝氣管的壓縮空氣劇烈攪動反應槽內溶液，造成溶液劇烈翻滾，容易出現溶液濺出反應槽外現象。

　　發明內容

　　本實用新型目的在于減少污水在中和槽內污泥嚴重結垢現象，減少因通入壓縮空氣后，而劇烈攪動污水，避免污水減到反應槽外現象，延長中和反應槽使用壽命，從而提供一種污水處理中和反應槽。

　　本實用新型目的技術方案：

　　一種污水處理中和反應槽，它包括槽本體、攪拌裝置、曝氣裝置和操作平臺，所述槽本體上部分為圓桶形狀，下部分為圓錐形狀，操作平臺連接在槽本體上方，操作平臺上設有攪拌裝置，攪拌裝置的攪拌軸深入槽本體內，曝氣裝置與槽本體上部分固定連接，曝氣裝置的魚刺曝氣管位于攪拌軸的攪拌葉輪下方。

　　所述圓桶形狀的槽本體內壁徑向上均勻設有若干塊擋流板，擋流板軸向連接在槽本體內壁上。

　　所述攪拌裝置包括電機、攪拌軸和攪拌葉輪，電機設在操作平臺上，電機的輸出軸與攪拌軸輸入軸連接，攪拌軸末端與攪拌葉輪連接，攪拌葉輪深入到圓桶形狀的槽本體底端。

　　所述曝氣裝置包括曝氣連接管和魚刺曝氣管，魚刺曝氣管上均勻設有半徑4mm小氣口，小氣口開口方向朝下。

　　所述圓桶形狀的槽本體上端兩側設有進水口 和出水口，下端一側設有人孔;槽本體圓錐形狀的底部設有排污口。

　　本實用新型有益效果：

　　1、在反應槽內增加攪拌裝置和擋流板。槽內攪拌槳葉攪動溶液的污水，使污水和化學藥劑能充分接觸反應，充分反應，防止污水污泥沉降在中和槽底部結垢。將中和反應槽設計上端圓筒形，下端圓錐形狀，這樣就不會像正方形一樣有邊死角出現，圓錐底下面有閥門，可以方便清理污泥。當中和槽停機后，將錐底的閥門打開，及時清理里面的污水和結垢污泥，防止污泥結垢越結越厚。

　　2、將原來曝氣管直接插入溶液曝氣方式改為將曝氣魚刺形狀曝氣，魚刺曝氣管安裝在反應槽底部，魚刺形曝氣管上布滿了半徑4mm的小孔洞，壓縮空氣通過小空洞進入溶液，壓縮空氣的氧氣參與溶液反應。這樣是壓縮空氣通過小空洞進入溶液后，均勻地?cái)噭?dòng)溶液，不會造成局部溶液劇烈翻滾。
