申請(qǐng)日2010.06.13

　　公開(公告)日2010.10.20

　　IPC分類號(hào)B01J20/10; C02F101/20; C02F1/28; B01J20/32

　　摘要

　　透閃石絨吸附污水中鉛離子的方法，將含鈣鎂堿土金屬硅酸鹽透閃石絨礦物焙燒后粉碎過篩，用氯化鐵溶液反應(yīng)生成透閃石絨吸附劑，用于對(duì)含鉛化物為50～150mg/L的污水除鉛離子處理，在pH值6～8，在20～25℃水浴恒溫振蕩30～60分鐘，污水中鉛離子去除率為99.7～100%，透閃石絨吸附劑對(duì)污水含鉛化物溶液濃度為50～200mg/L時(shí)呈線性相關(guān)。本發(fā)明制備的透閃石絨吸附劑經(jīng)吸附金屬污水后可再生反復(fù)利用，透閃石絨吸附劑制備工藝簡單，用于處理含鉛污水價(jià)格低廉，便于推廣應(yīng)用，符合環(huán)保節(jié)能、低炭經(jīng)濟(jì)要求。

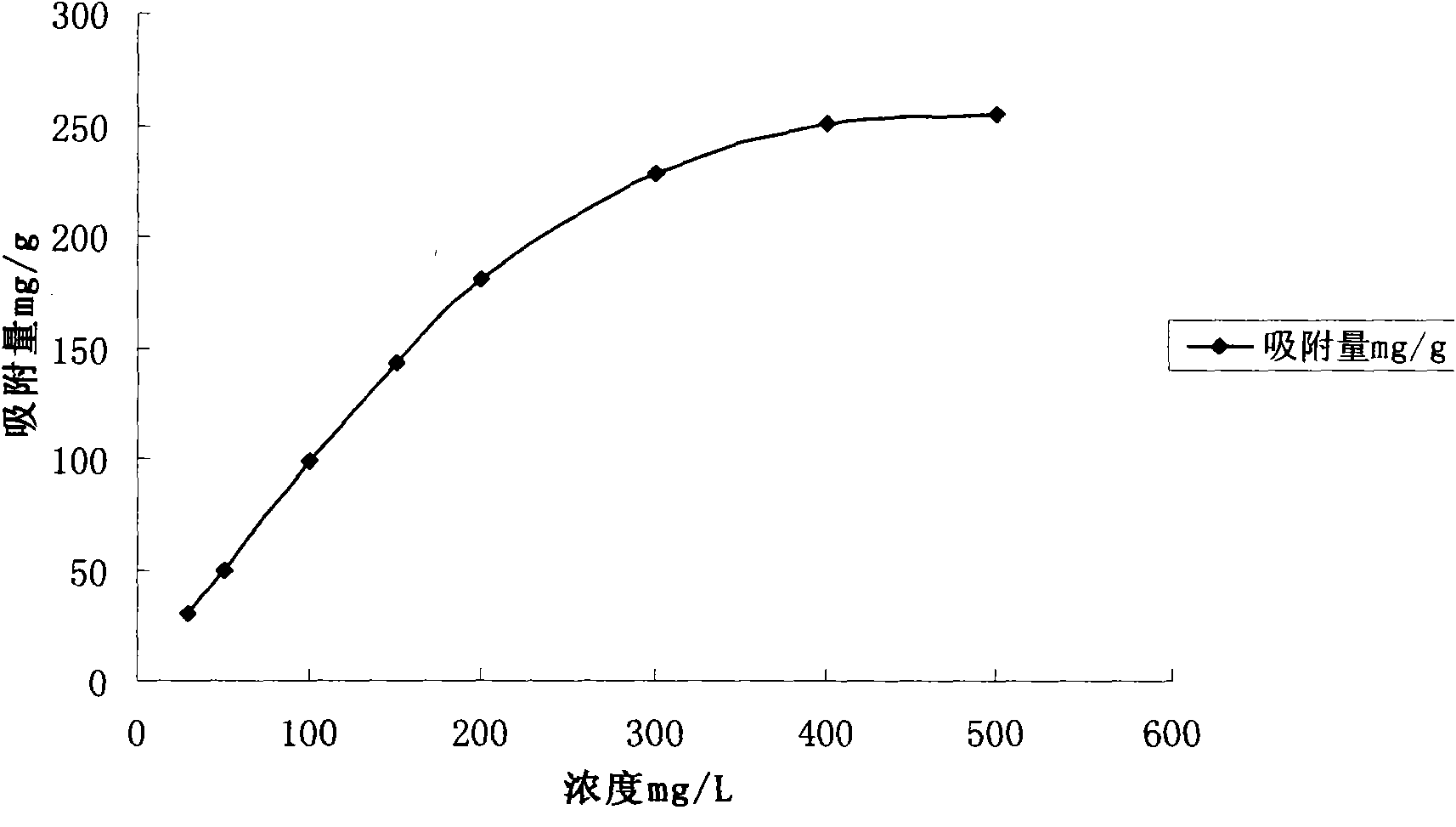

　　摘要附圖



　　權(quán)利要求書

　　1.透閃石絨吸附劑的制備方法，其特征包括以下步驟：

　　a、將透閃石絨放于電熱鼓風(fēng)干燥箱中在100～110℃溫度下焙燒3～4小時(shí)，冷卻至室溫度，研磨后經(jīng)80～100目過篩得透閃石絨粉;

　　b、將上述透閃石絨粉與0.05～0.10mol/L的氯化鐵溶液按透閃石絨粉∶氯化鐵溶液=2～3∶100重量比混合，300次/分恒溫振蕩20～24小時(shí)后抽濾，用蒸餾水洗滌濾餅2～3次;

　　c、將上述洗滌過濾餅放在溫度140～150℃鼓風(fēng)干燥箱中烘干1～2小時(shí);

　　d、將經(jīng)過烘干的上述過濾餅粉碎研磨，80～100目過篩即得透閃石絨吸附劑。

　　2.透閃石絨吸附劑處理污水中鉛離子的方法，其特征包括以下步驟：取含鉛化物為50～150mg/L的污水100ml，加入透閃石絨粉0.2～0.5g，調(diào)節(jié)PH值至6～8，在20～25℃水浴恒溫振蕩30～60分鐘，離心過濾后，取上清液進(jìn)行原子分光光度計(jì)測量，污水中鉛離子去除率為99.7～100%。

　　3.透閃石絨吸附劑的再生方法，其特征在于以下步驟：

　　將已吸附過金屬離子的透閃石絨吸附劑用清水洗滌2～3次，再用0.1～0.5mol/L的H2SO4洗滌浸泡12～24小時(shí)，每隔6小時(shí)振動(dòng)1～5分鐘，然后用純水洗至溶液PH值為6～8，過濾后將濾渣置于110～120℃烘箱烘干3～4小時(shí)，研磨后80～100目過篩，即得再生透閃石絨吸附劑。

　　4.如權(quán)利要求3所述的再生透閃石絨吸附劑的使用方法，其特征在于以下步驟：取0.5g再生透閃石絨吸附劑與100ml硝酸鉛、硝酸鎳、硝酸鎘、硝酸銅、硝酸鈷的混合溶液，調(diào)節(jié)PH值為中性，在20～25℃溫度下的水浴恒溫振蕩器中振蕩30～60分鐘，吸附后溶液經(jīng)過濾分離，鉛離子濃度達(dá)到國家排放標(biāo)準(zhǔn)。

　　說明書

　　透閃石絨吸附污水中鉛離子的方法

　　技術(shù)領(lǐng)域

　　本發(fā)明涉及污水處理，特別用透閃石絨材料去除工業(yè)污水中鉛離子的方法。

　　背景技術(shù)

　　隨著我國工業(yè)的迅速發(fā)展，嚴(yán)重的環(huán)境污染使許多河流、湖泊及地下水的水質(zhì)日趨惡化，電鍍、制草、化工等行業(yè)每年排放大量含重金屬離子廢水，含Pb、Cd、Hg等重金屬子對(duì)生物環(huán)境和人類生存危害最大，特別是我國電動(dòng)車行業(yè)迅猛發(fā)展，報(bào)廢的鉛酸電池加重了地面水的鉛污染，造成鉛離子對(duì)我國生態(tài)環(huán)境嚴(yán)重污染，產(chǎn)生人體鉛中毒，鉛離子能與人體內(nèi)多種酶結(jié)合，從而干擾人體正常生化生理功能，尤其干擾神經(jīng)、血液和消化系統(tǒng)，特別是兒童鉛中毒，影響正常發(fā)育與智力障礙。對(duì)于鉛的環(huán)境污染傳統(tǒng)方法是對(duì)含鉛廢水采用中和沉淀、離子交換、電解和液膜滲透等，這些方法原料成本高，費(fèi)用大，難于推廣應(yīng)用。

　　我國環(huán)境保護(hù)研究部門和環(huán)境科學(xué)院校面對(duì)嚴(yán)重的鉛污染擴(kuò)散問題，進(jìn)行了廢水中Pb+離子的處理研究，如《中國礦業(yè)》2007.第2期報(bào)到用酸性膨潤土處理含鉛廢水研究，廢水中Pb+的去除率達(dá)99.6%，《南華大學(xué)學(xué)報(bào)》2005.19(1)用羥基磷灰石生物活性材料處理重金屬廢水的研究，使重金屬廢水中的Pb+離子含量達(dá)到0.012-0.033mg/L。

　　發(fā)明內(nèi)容

　　本發(fā)明要解決的技術(shù)問題是利用透閃石絨礦儲(chǔ)量豐富、價(jià)格便宜的優(yōu)勢，對(duì)污水中鉛離子進(jìn)行吸附研究，尋找可行的工藝方法，降低處理鉛污染的成本，實(shí)現(xiàn)推廣應(yīng)用，改善生存環(huán)境。

　　透閃石絨吸附劑的制備方法，其特征包括以下步驟：

　　a、將透閃石絨放于電熱鼓風(fēng)干燥箱中在100～110℃溫度下焙燒3～4小時(shí)，冷卻至室溫度，研磨后經(jīng)80～100目過篩得透閃石絨粉;

　　b、將上述透閃石絨粉與0.05～0.10mol/L的氯化鐵溶液按透閃石絨粉∶氯化鐵溶液=2～3∶100重量比混合，300次/分恒溫振蕩20～24小時(shí)后抽濾，用蒸餾水洗滌濾餅2～3次;

　　c、將上述洗滌過濾餅放在溫度140～150℃鼓風(fēng)干燥箱中烘干1～2小時(shí);

　　d、將經(jīng)過烘干的上述過濾餅粉碎研磨，80～100目過篩即得透閃石絨吸附劑。

　　透閃石絨吸附劑處理污水中鉛離子的方法，其特征包括以下步驟：取含鉛化物為50～150mg/L的污水100ml，加入透閃石絨粉0.2～0.5g，調(diào)節(jié)PH值至6～8，在20～25℃水浴恒溫振蕩30～60分鐘，離心過濾后，取上清液進(jìn)行原子分光光度計(jì)測量，污水中鉛離子去除率為99.7～100%。

　　透閃石絨吸附劑的再生方法，其特征在于以下步驟：

　　將已吸附過金屬離子的透閃石絨吸附劑用清水洗滌2～3次，再用0.1～0.5mol/L的H2SO4洗滌浸泡12～24小時(shí)，每隔6小時(shí)振動(dòng)1～5分鐘，然后用純水洗至溶液PH值為6～8，過濾后將濾渣置于110～120℃烘箱烘干3～4小時(shí)，研磨后80～100目過篩，即得再生透閃石絨吸附劑。

　　本發(fā)明的上述方法的有益效果是：透閃石絨是一種含鈣鎂堿土金屬的硅酸鹽礦物，地球表層資源豐富，用于處理含鉛污水價(jià)格低廉，便于推廣應(yīng)用，再是透閃石絨吸附劑制備工藝簡單，操作方便，且吸附率高，還可多次再生反復(fù)應(yīng)用，符合節(jié)能低炭經(jīng)濟(jì)要求。
