申請日2010.06.17

　　公開(公告)日2011.01.12

　　IPC分類號C02F3/28

　　摘要

　　本實用新型涉及一種廢水處理反應器，特別是一種新型上流式厭氧顆粒污泥床反應器。本實用新型包括反應器，反應器底部的進水口、上部的出水口及出氣管，設置于反應器內的三相分離器，在三相分離器下方至進水口之間設置集氣罩，集氣罩與反應器器壁之間留有空隙，集氣罩的上升管上方設有擋板。本實用新型增強了厭氧反應器內部泥水混合效果。

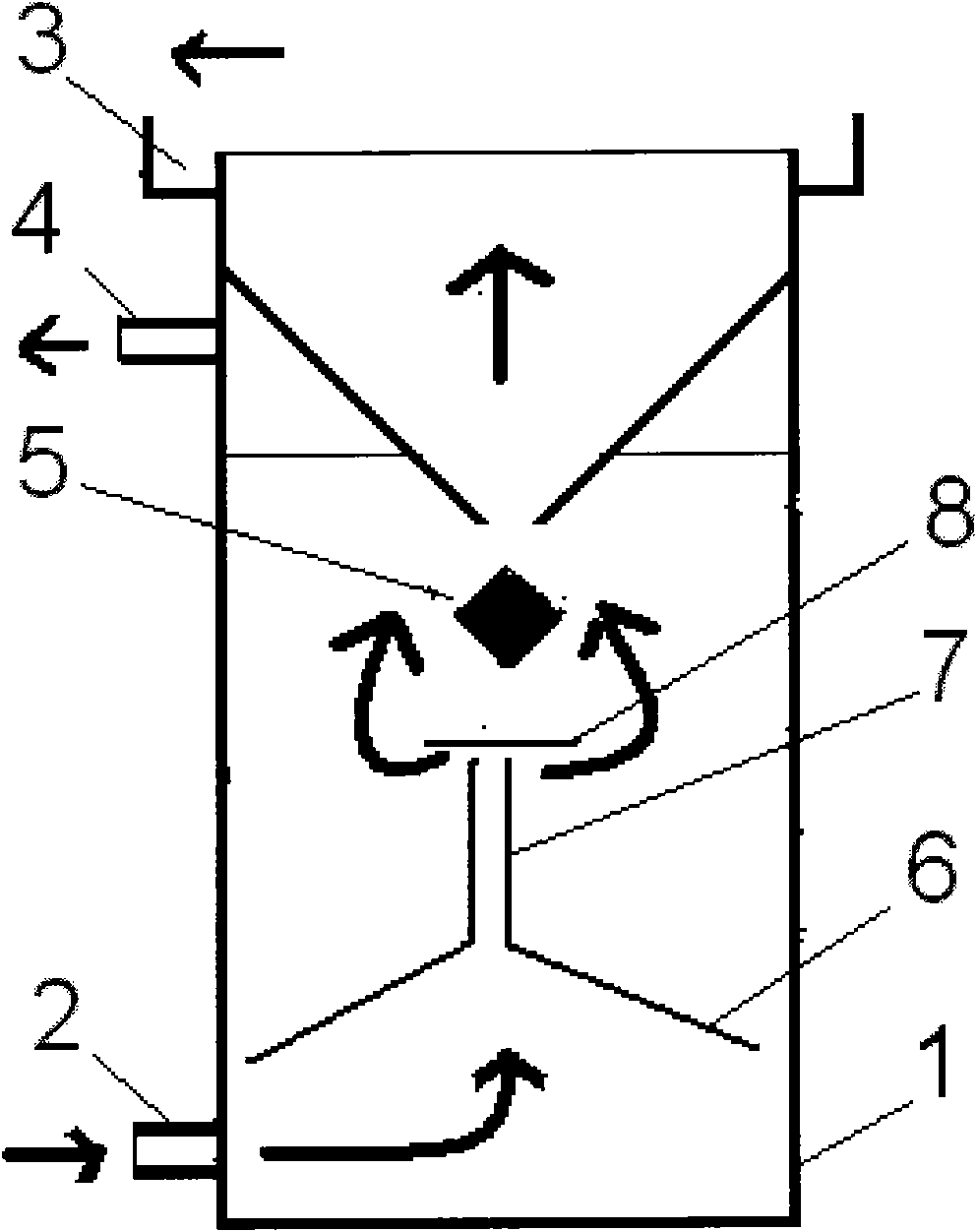

　　摘要附圖



　　權利要求書

　　1.一種新型上流式厭氧顆粒污泥床反應器，包括反應器，反應器底部的進水口、上部的出水口及出氣管，設置于反應器內的三相分離器，其特征在于：在三相分離器下方至進水口之間設置集氣罩，集氣罩與反應器器壁之間留有空隙，集氣罩的上升管上方設有擋板。

　　2.根據權利要求1所述的一種新型上流式厭氧顆粒污泥床反應器，其特征在于：可以在反應器上部出水口與底部進水口之間設置水循環管路。

　　說明書

　　一種新型上流式厭氧顆粒污泥床反應器

　　技術領域

　　本實用新型涉及一種廢水處理反應器，特別是一種新型上流式厭氧顆粒污泥床反應器。

　　背景技術

　　隨著社會的不斷發展和人們環保意識的增強，廢水處理技術引起了人們的廣泛關注。厭氧技術是廢水無害化處理技術中的首選，而厭氧反應器是廢水厭氧處理技術中的關鍵設備。

　　上流式厭氧污泥床(簡稱UASB)是當前廢水處理領域中應用最為廣泛的厭氧反應器。其典型的特征是，反應器上半部設有三相分離器，對反應器內部的氣、液、固三相進行分離。但是UASB的缺點是污泥與廢水之間的接觸不好。為改善UASB的內部混合效果，工業界一般通過兩種途徑：1)增加反應器內部流體流速，如膨脹顆粒污泥床(簡稱EGSB)技術;2)采用氣提技術，如內循環反應器(簡稱IC)技術。然而前者造成反應器操作范圍變窄，實際運行效果欠佳，后者因技術復雜難于駕馭，推廣困難。

　　實用新型內容

　　本實用新型目的是為增強厭氧反應器內部泥水混合效果而提供一種新型上流式厭氧顆粒污泥床反應器。

　　本實用新型的技術方案是：一種新型上流式厭氧顆粒污泥床反應器，包括反應器底部的進水口、上部的出水口及出氣管，設置于反應器內部的三相分離器，在三相分離器下方至進水口之間設置集氣罩，集氣罩與反應器器壁之間留有空隙，集氣罩的上升管上方設有擋板。

　　在反應器上部出水口與底部進水口之間可以設置水循環管路。

　　本實用新型是在現有技術UASB的結構的基礎上改進，反應器內部設有帶擋板的集氣罩，厭氧污泥產生的沼氣被集氣罩收集，集氣罩的氣提作用，使反應器內部的污泥、水連同沼氣一起形成氣液固混合液，經上升管上升碰到擋板后，向四周發散。脫氣后的污泥下沉，經集氣罩與反應器器壁之間的空隙返回至反應器底部。

　　本實用新型的效果：集氣罩的氣提作用使得集氣罩下方的污泥與水能夠充分混合，使污泥、水連同沼氣一起形成氣液固混合液，經上升管上升碰到擋板后，向四周發散，脫氣后的污泥下沉，經集氣罩與反應器器壁之間的空隙，返回至反應器底部，增強了厭氧反應器內部泥水混合效果。與內循環反應器相比，結構更簡單。
