申請日2013.10.30
公開(公告)日2014.02.05
IPC分類號C02F9/14; C02F3/30; C02F1/44
摘要
本發明提出一種廢水深度除磷并回用的方法與裝置，解決了現有技術生化除磷效果有限，生化出水中磷的含量不能達到處理要求的問題。廢水深度除磷并回用的裝置包括：生物處理裝置;過濾裝置，與所述生物處理裝置連接;第一反滲透/納濾裝置，與所述過濾裝置連接;第二反滲透/納濾裝置，與所述第一反滲透/納濾裝置連接;除磷裝置，與所述第二反滲透/納濾裝置連接;產水罐，與所述第一反滲透/納濾裝置、所述第二反滲透/納濾裝置和所述除磷裝置連接。本發明有益效果：出水濁度低，整體工藝除磷徹底、成熟、設計合理，同時本裝置耐沖擊負荷能力較強。
權利要求書
1.一種廢水深度除磷并回用的裝置，其特征在于，包括：
生物處理裝置，用于對廢水進行生化處理，降解廢水中的大部分有機污染 物;
過濾裝置，用于過濾所述生物處理裝置排出的水，與所述生物處理裝置連 接;
第一反滲透/納濾裝置，用于去除所述過濾裝置排出的水中所含的大部分無 機鹽以獲取產水，與所述過濾裝置連接;
第二反滲透/納濾裝置，用于進一步降低所述第一反滲透/納濾裝置排出的濃 水中的無機鹽以獲取產水，與所述第一反滲透/納濾裝置連接;
除磷裝置，用于去除第二反滲透/納濾裝置排出的濃水中所含的總磷以獲取 上清液，與所述第二反滲透/納濾裝置連接;
產水罐，用于收集所述第一反滲透/納濾裝置的產水、所述第二反滲透/納濾 裝置的產水和所述除磷裝置的上清液，與所述第一反滲透/納濾裝置、所述第二 反滲透/納濾裝置和所述除磷裝置連接。
2.根據權利要求1所述的廢水深度除磷并回用的裝置，其特征在于，所述 生物處理裝置為A/O裝置、A2/O裝置或生物濾池裝置中的一種。
3.根據權利要求1所述的廢水深度除磷并回用的裝置，其特征在于，所述 生物處理裝置為MBR裝置，所述MBR裝置包括若干MBR膜，所述MBR膜為 微濾膜、超濾膜或納濾膜中的一種。
4.根據權利要求3所述的廢水深度除磷并回用的裝置，其特征在于，所述 MBR裝置為浸沒式MBR裝置或分置式MBR裝置。
5.根據權利要求3所述的廢水深度除磷并回用的裝置，其特征在于，所述 MBR膜為平板膜、中空纖維膜、管式膜或卷式膜中的一種。
6.根據權利要求1所述的廢水深度除磷并回用的裝置，其特征在于，所述 過濾裝置為砂濾裝置、多介質過濾裝置或活性炭過濾裝置中的一種或多種。
7.根據權利要求1所述的廢水深度除磷并回用的裝置，其特征在于，所述 過濾裝置為超濾裝置，所述超濾裝置包括若干超濾膜，所述超濾膜為平板膜、 中空纖維膜、管式膜或卷式膜中的一種。
8.根據權利要求1所述的廢水深度除磷并回用的裝置，其特征在于，所述 第一反滲透/納濾裝置和/或第二反滲透/納濾裝置為一級多段反滲透/納濾裝置或 多級多段反滲透/納濾裝置。
9.根據權利要求1所述的廢水深度除磷并回用的裝置，其特征在于，所述 除磷裝置為化學除磷裝置或物理除磷裝置。
10.一種廢水深度除磷并回用的方法，其特征在于，包括以下步驟：
A.對廢水進行生化處理，降解廢水中的大部分有機污染物;
B.過濾生化處理后廢水中的懸浮物，以保證反滲透/納濾處理的進水水質;
C.過濾出水進行反滲透/納濾處理，去除水體中所含的大部分無機鹽，收集 產水，排出反滲透/納濾處理的濃水;
D.排出的反滲透/納濾處理的濃水進行濃水反滲透/納濾處理，進一步去除 水體中所含的無機鹽，收集產水，排出濃水反滲透/納濾處理的濃水;
E.排出的濃水反滲透/納濾處理的濃水進行除磷處理，收集上清液，排出污 泥;
F.反滲透/納濾處理的產水、濃水反滲透/納濾處理的產水和上清液直接作為 回用水。
說明書
一種廢水深度除磷并回用的方法與裝置
技術領域
本發明涉及廢水處理領域，特別是指一種廢水深度除磷并回用的方法與裝 置。
背景技術
含磷廢水主要來源于各種洗滌劑、工業原料、農業廢料的生產過程以及人 體的排泄等。根據磷的存在形態可以分為無機磷廢水和有機磷廢水，含磷洗衣 粉是含磷廢水的主要來源之一。磷是作物生長所需的主要營養元素之一，但水 體中如果磷含量超過20mg/L就會導致水體富營養化，造成藻類大量繁殖，藻體 死亡后分解會使水體產生霉毒和臭味，影響魚類等水生生物的生存，許多藻類 還會產生毒素，并通過食物鏈影響到人類的健康。
處理不達標的景觀水或受污染的景觀水會出現水質不清、藻類叢生、生態 不穩、魚病侵襲養成率低、換水頻繁、保養不易等現象。因此需要保證作為景 觀水回用的處理出水達到國家規定的景觀水水體水質的各項標準�！冻鞘形鬯� 再生利用景觀環境用水水質》(GB/T18921-2002)中規定，水體中總磷的最高含 量為1.0mg/L。
目前，國內外污水除磷技術主要有生物法、化學法兩大類。其中生物法主 要適合處理低濃度及有機態含磷廢水。但生物法由于流程復雜、管理要求高， 脫氮除磷效果不穩定，出水水質不達標，因此有效深度脫氮除磷還是有一定的 難度和限制�；瘜W(xué)法主要有絮凝沉淀法、結晶法、離子交換吸附法等，主要適 合處理無機態含磷廢水，其中混凝沉淀與結晶綜合處理技術可以處理高濃度含 磷廢水，除磷率較高，是一種可靠的高含磷廢水處理方法。但絮凝沉淀法主要 缺點是需投加大量絮凝劑，經濟運行成本高，并產生大量難以處理的污泥，容 易造成二次污染。
因此，污水處理廠傳統的生化處理工藝具有一定的除磷效果，但是生化除 磷效果有限，當廢水中磷的含量較高時，往往生化出水中磷的含量不能達到處 理要求，這就需要更有效的除磷方法。
發明內容
本發明提出一種廢水深度除磷并回用的方法與裝置，解決了現有技術生化 除磷效果有限，當廢水中磷的含量較高時，生化出水中磷的含量不能達到處理 要求的問題。
本發明的技術方案是這樣實現的：

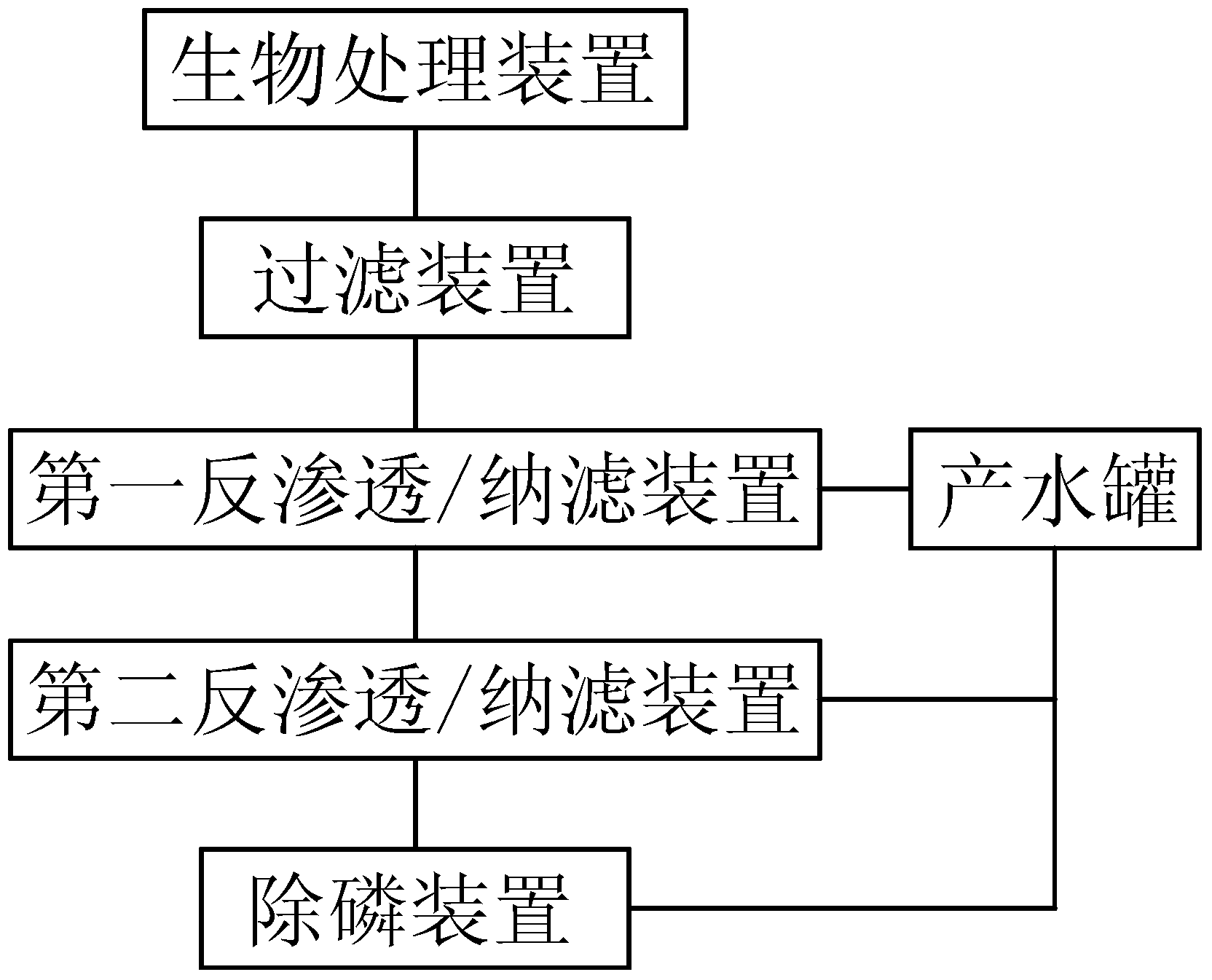

一種廢水深度除磷并回用的裝置，包括：
生物處理裝置，用于對廢水進行生化處理，降解廢水中的大部分有機污染 物;
過濾裝置，用于過濾所述生物處理裝置排出的水，與所述生物處理裝置連 接;
第一反滲透/納濾裝置，用于去除所述過濾裝置排出的水中所含的大部分無 機鹽以獲取產水，與所述過濾裝置連接;
第二反滲透/納濾裝置，用于進一步降低所述第一反滲透/納濾裝置排出的濃 水中的無機鹽以獲取產水，與所述第一反滲透/納濾裝置連接;
除磷裝置，用于去除第二反滲透/納濾裝置排出的濃水中所含的總磷以獲取 上清液，與所述第二反滲透/納濾裝置連接;
產水罐，用于收集所述第一反滲透/納濾裝置的產水、所述第二反滲透/納濾 裝置的產水和所述除磷裝置的上清液，與所述第一反滲透/納濾裝置、所述第二 反滲透/納濾裝置和所述除磷裝置連接。
進一步地，所述生物處理裝置為A/O裝置、A2/O裝置或生物濾池裝置中的 一種。
進一步地，所述生物處理裝置為MBR裝置，所述MBR裝置包括若干MBR 膜，所述MBR膜為微濾膜、超濾膜或納濾膜中的一種。
進一步地，所述MBR裝置為浸沒式MBR裝置或分置式MBR裝置。
進一步地，所述MBR膜為平板膜、中空纖維膜、管式膜或卷式膜中的一種。
進一步地，所述過濾裝置為砂濾裝置、多介質過濾裝置或活性炭過濾裝置 中的一種或多種。
進一步地，所述過濾裝置為超濾裝置，所述超濾裝置包括若干超濾膜，所 述超濾膜為平板膜、中空纖維膜、管式膜或卷式膜中的一種。
進一步地，所述第一反滲透/納濾裝置和/或第二反滲透/納濾裝置為一級多段 反滲透/納濾裝置或多級多段反滲透/納濾裝置。
進一步地，所述除磷裝置為化學除磷裝置或物理除磷裝置。
一種廢水深度除磷并回用的方法，包括以下步驟：
A.對廢水進行生化處理，降解廢水中的大部分有機污染物;
B.過濾生化處理后廢水中的懸浮物，以保證反滲透/納濾處理的進水水質;
C.過濾出水進行反滲透/納濾處理，去除水體中所含的大部分無機鹽，收集 產水，排出反滲透/納濾處理的濃水;
D.排出的反滲透/納濾處理的濃水進行濃水反滲透/納濾處理，進一步去除 水體中所含的無機鹽，收集產水，排出濃水反滲透/納濾處理的濃水;
E.排出的濃水反滲透/納濾處理的濃水進行除磷處理，收集上清液，排出污 泥;
F.反滲透/納濾處理的產水、濃水反滲透/納濾處理的產水和上清液直接作為 回用水。
本發明的有益效果為：
1.本發明所述的廢水深度除磷并回用的方法與裝置，將物理/化學除磷方法 與膜法相結合，出水濁度低;并且，不會因未徹底沉淀的磷酸鹽造成的出水磷 不達標的現象，整體工藝除磷徹底、成熟、設計合理，同時本發明所述的廢水 深度除磷并回用的裝置耐沖擊負荷能力較強。
2.本發明所述的廢水深度除磷并回用的方法與裝置，得到的磷酸鹽固體廢 物可作為肥料再利用，整個過程中無濃水排放，達到了廢水零排放的目的。
3.本發明所述的廢水深度除磷并回用的方法與裝置，除磷效果徹底，出水 可回用，尤其可作為景觀水等，不會產生藻類大量繁殖以影響水生生物的現象。
