申請日2013.10.30

　　公開(公告)日2014.01.29

　　IPC分類號C02F101/38; C02F1/461

　　摘要

　　本發明公開了屬于高濃度有機廢水的電化學處理技術領域的一種用于處理含氮硫氧雜環化合物廢水的二維電極反應器。該反應器由電解槽、極板卡槽、格柵支架、透水格柵、磁珠、出水口、不銹鋼陰極板、負載Pt摻雜CoO-SnO鍍SrO膜鈦基陽極板、電線和穩壓穩流電源組成。在電解槽的底部放置磁珠，中下部設有出水口。格柵支架分布在電解槽的四角。透水格柵和極板卡槽均為活動式。在電解槽中共放置4個極板卡槽，每個極板卡槽上均勻設置5個卡位，用于選擇合適的間距插入不銹鋼陰極板和負載Pt摻雜CoO-SnO鍍SrO膜鈦基陽極板。本發明制得的二維電極反應器對含氮硫氧雜環化合物廢水處理效率高、成本低、操作簡單。

　　權利要求書

　　1.一種用于處理含氮硫氧雜環化合物廢水的二維電極反應器，其特征在于，該反應器由 電解槽、極板卡槽、格柵支架、透水格柵、磁珠、出水口、不銹鋼陰極板、負載Pt摻雜CoO- SnO鍍SrO膜鈦基陽極板、電線和穩壓穩流電源組成;在電解槽的底部放置磁珠，中下部設 有出水口;格柵支架分布在電解槽的四角，透水格柵和極板卡槽均為活動式;在電解槽中共 放置4個極板卡槽，每個極板卡槽上均勻設置5個卡位;其中，負載Pt摻雜CoO-SnO鍍SrO 膜鈦基陽極板由如下方法制備：

　　(1)將鈦片放置在40kHz超聲波清洗儀中用洗滌劑溶液清洗30min，然后取出用去離子 水沖洗，再放置在40kHz超聲波清洗儀中用去離子水清洗15min;

　　(2)將步驟(1)得到的鈦片放置在10%的草酸溶液中刻蝕2h，然后取出用去離子水沖 洗，再放置在40kHz超聲波儀器中用去離子水清洗15min，晾干后保存在無水乙醇中備用;

　　(3)利用輝光放電對步驟(2)得到的鈦片表面進行預處理10min，然后在MS56A型高 真空多靶磁控濺射機上完成磁控濺射鍍鉑得到物質A，其中陰極靶材為鉑片，鈦片作為陽極 基片，操作模式為射頻濺射，真空度為8.0×10-2Pa，功率為100W，氬氣壓力為1pa;

　　(4)將正丁醇、異丙醇、異丁醇、無水乙醇按等體積比例混合，得到溶液A;將 Co(NO3)2.6H2O溶于水中制成濃度為0.5mol/L的溶液，加入5滴硝酸以防水解，得到溶液B; 將SnCl2.H2O溶于無水乙醇制成濃度為0.5mol/L的溶液C;將Sr(NO3)2溶于水中制成濃度為 0.5mol/L的溶液D;

　　(5)向溶液B中加入等體積的溶液A搖勻后分成等量4份，得到溶液B1、B2、B3、 B4;

　　(6)向溶液C中加入等體積的溶液A搖勻后分成等量4份，得到溶液C1、C2、C3、 C4;

　　(7)向溶液D中加入等體積的溶液A搖勻后分成等量2份，得到溶液D1、D2;

　　(8)將步驟(3)得到的物質A浸入步驟(5)得到的溶液B1中，并在磁力攪拌器作用下均 勻浸漬，3h后取出晾干，然后在100℃條件下干燥10h，得到物質B1;

　　(9)將物質B1浸入步驟(5)得到的溶液B2中，并在磁力攪拌器作用下均勻浸漬，3h后 取出晾干，然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在960℃條件下焙燒 4h，得到物質B2;

　　(10)將物質B2浸入步驟(6)得到的溶液C1中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，得到物質C1;

　　(11)將物質C1浸入步驟(6)得到的溶液C2中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在500℃條件下焙 燒4h，得到物質C2;

　　(12)將物質C2浸入步驟(5)得到的溶液B3中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，得到物質B3;

　　(13)將物質B3浸入步驟(5)得到的溶液B4中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在960℃條件下焙 燒4h，得到物質B4;

　　(14)將物質B4浸入步驟(6)得到的溶液C3中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，得到物質C3;

　　(15)將物質C3浸入步驟(6)得到的溶液C4中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在500℃條件下焙 燒4h，得到物質C4;

　　(16)將物質C4浸入步驟(7)得到的溶液D1中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙 燒4h，得到物質D1;

　　(17)將物質D1浸入步驟(7)得到的溶液D2中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙 燒4h，得到的物質即為負載Pt摻雜COO-SnO鍍SrO膜的鈦基陽極板。

　　說明書

　　用于處理含氮硫氧雜環化合物廢水的二維電極反應器

　　技術領域

　　本發明屬于高濃度有機廢水的電化學處理技術領域，具體涉及一種用于處理含氮硫氧雜 環化合物廢水的二維電極反應器。

　　背景技術

　　電催化氧化技術通過產生羥基自由基等強氧化性的活性基團來降解廢水中的有機污染 物，具有無二次污染、成本低、適用性強、效率高等特點，在處理高濃度、難生化降解廢水 方面具有應用潛力。為增強難生化降解廢水的電催化處理效果，提高電解槽單位體積有效反 應面積、傳質效果和電流效率是非常關鍵的問題，因此需要開發新型高效的電催化反應器。 同時，將反應器的開發和與之相匹配的電極制備相結合進行，使電極的催化效率得到充分發 揮是目前研究的重點之一。因此選擇適合的電極材料和對其改性，以改善電極的表面催化性 能，便成了電化學工作者研究的新課題。近30年來，鈦基板電極已發展成為金屬氧化物電極 的主要形式，目前修飾鈦電極所使用的金屬氧化物主要有氧化釕、氧化錳、氧化鉛、氧化鉑、 氧化銥、錫銻氧化物等。電催化電極的表面微觀結構和狀態是影響電催化性能的重要因素， 而電極的制備方法直接影響到電極的表面結構，因而選擇合適的電極制備方法是提高電極電 催化活性至關重要的關鍵環節。目前還缺少將反應器的開發和與之相匹配的電極制備相結合 方面的研究。

　　發明內容

　　本發明的目的是提供一種用于處理含氮硫氧雜環化合物廢水的二維電極反應器。本發明 的具體內容如下：

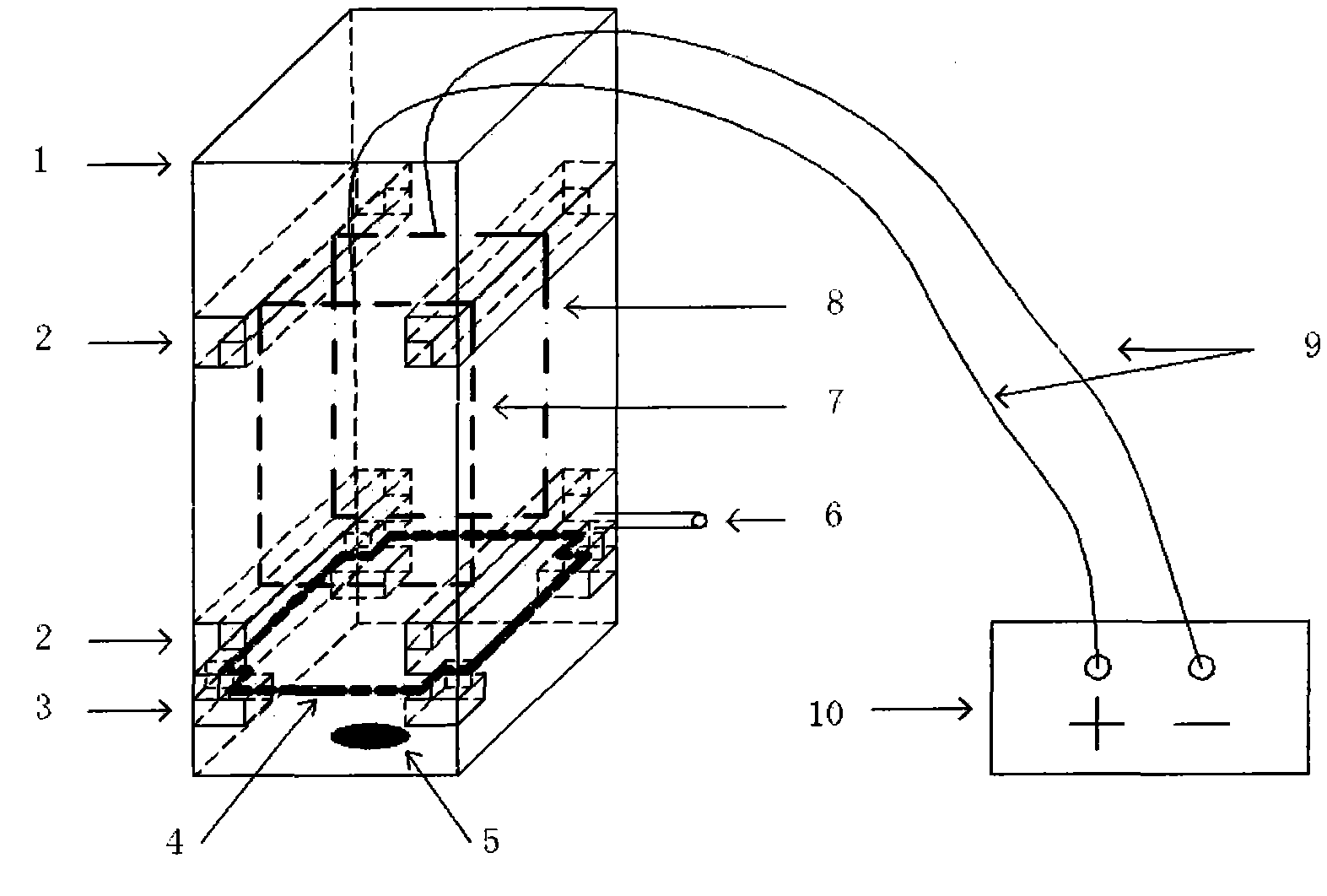

　　用于處理含氮硫氧雜環化合物廢水的二維電極反應器由電解槽(1)、極板卡槽(2)、 格柵支架(3)、透水格柵(4)、磁珠(5)、出水口(6)、不銹鋼陰極板(7)、負載Pt 摻雜CoO-SnO鍍SrO膜鈦基陽極板(8)、電線(9)和穩壓穩流電源(10)組成。在電解槽 (1)的底部放置磁珠(5)。在電解槽(1)的中下部設有出水口(6)，供取樣使用。格柵 支架(3)分布在電解槽(1)的四角，為固定式，作為透水格柵(4)的支架。透水格柵(4) 和極板卡槽(2)均為活動式，可以取出。在電解槽(1)中共放置4個極板卡槽(2)，每個 極板卡槽上均勻設置5個卡位，用于選擇合適的間距插入不銹鋼陰極板(7)和負載Pt摻雜 CoO-SnO鍍SrO膜鈦基陽極板(8)。使用時，先安放磁珠(5)，后將透水格柵(4)放置 到格柵支架(3)上，然后將不銹鋼陰極板(7)和負載Pt摻雜CoO-SnO鍍SrO膜鈦基陽極 板(8)的四角卡到極板卡槽(2)上后，一同放入電解槽中，用電線(9)將不銹鋼陰極板(7) 和負載Pt摻雜CoO-SnO鍍SrO膜鈦基陽極板(8)與穩壓穩流電源(10)相連。其中，負 載Pt摻雜CoO-SnO鍍SrO膜鈦基陽極板由如下方法制備：

　　(1)將鈦片放置在40kHz超聲波清洗儀中用洗滌劑溶液清洗30min，然后取出用去離子 水沖洗，再放置在40kHz超聲波清洗儀中用去離子水清洗15min;

　　(2)將步驟(1)得到的鈦片放置在10%的草酸溶液中刻蝕2h，然后取出用去離子水沖 洗，再放置在40kHz超聲波儀器中用去離子水清洗15min，晾干后保存在無水乙醇中備用;

　　(3)利用輝光放電對步驟(2)得到的鈦片表面進行預處理10min，然后在MS56A型高 真空多靶磁控濺射機上完成磁控濺射鍍鉑得到物質A，其中陰極靶材為鉑片，鈦片作為陽極 基片，操作模式為射頻濺射，真空度為8.0×10-2Pa，功率為100W，氬氣壓力為1pa;

　　(4)將正丁醇、異丙醇、異丁醇、無水乙醇按等體積比例混合，得到溶液A;將 Co(NO3)2.6H2O溶于水中制成濃度為0.5mol/L的溶液，加入5滴硝酸以防水解，得到溶液B; 將SnCl2.H2O溶于無水乙醇制成濃度為0.5mol/L的溶液C;將Sr(NO3)2溶于水中制成濃度為 0.5mol/L的溶液D;

　　(5)向溶液B中加入等體積的溶液A搖勻后分成等量4份，得到溶液B1、B2、B3、 B4;

　　(6)向溶液C中加入等體積的溶液A搖勻后分成等量4份，得到溶液C1、C2、C3、 C4;

　　(7)向溶液D中加入等體積的溶液A搖勻后分成等量2份，得到溶液D1、D2;

　　(8)將步驟(3)得到的物質A浸入步驟(5)得到的溶液B1中，并在磁力攪拌器作用下均 勻浸漬，3h后取出晾干，然后在100℃條件下干燥10h，得到物質B1;

　　(9)將物質B1浸入步驟(5)得到的溶液B2中，并在磁力攪拌器作用下均勻浸漬，3h后 取出晾干，然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在960℃條件下焙燒 4h，得到物質B2;

　　(10)將物質B2浸入步驟(6)得到的溶液C1中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，得到物質C1;

　　(11)將物質C1浸入步驟(6)得到的溶液C2中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在500℃條件下焙 燒4h，得到物質C2;

　　(12)將物質C2浸入步驟(5)得到的溶液B3中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，得到物質B3;

　　(13)將物質B3浸入步驟(5)得到的溶液B4中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在960℃條件下焙 燒4h，得到物質B4;

　　(14)將物質B4浸入步驟(6)得到的溶液C3中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，得到物質C3;

　　(15)將物質C3浸入步驟(6)得到的溶液C4中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在500℃條件下焙 燒4h，得到物質C4;

　　(16)將物質C4浸入步驟(7)得到的溶液D1中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙 燒4h，得到物質D1;

　　(17)將物質D1浸入步驟(7)得到的溶液D2中，并在磁力攪拌器作用下均勻浸漬，3h 后取出晾干，然后在100℃條件下干燥10h，將干燥后的物質置于馬弗爐中在780℃條件下焙 燒4h，得到的物質即為負載Pt摻雜COO-SnO鍍SrO膜的鈦基陽極板。

　　本發明的有益效果是，對含氮硫氧雜環化合物廢水處理效率高、成本低、操作簡單。
