申請日2013.11.29
公開(公告)日2014.03.12
IPC分類號C02F9/02
摘要
本發明公開了一種無廢水凈水機，包括依次串聯的第一濾殼、第二濾殼、第三濾殼、第四濾殼，第一濾殼內同軸設置有第一濾網且第一出水口位于第一濾網底部內側，第二濾殼內設置有第一活性炭，第三濾殼內同軸設置有第二活性炭且第三出水口位于第二活性炭底部內側，第四濾殼內同軸設置有反滲透膜;第一濾殼一側設置有第一進水口并與外部水源通過進水管路連接，第四濾殼通過第四出水口與純凈水儲水箱管路連接，第四濾殼一側設置有第五出水口，第五出水口與第一進水口管路連通，第五出水口與第一進水口之間管路連通用水龍頭的第一出口，純凈水儲水箱與用水龍頭的第二出口管路連通。
權利要求書

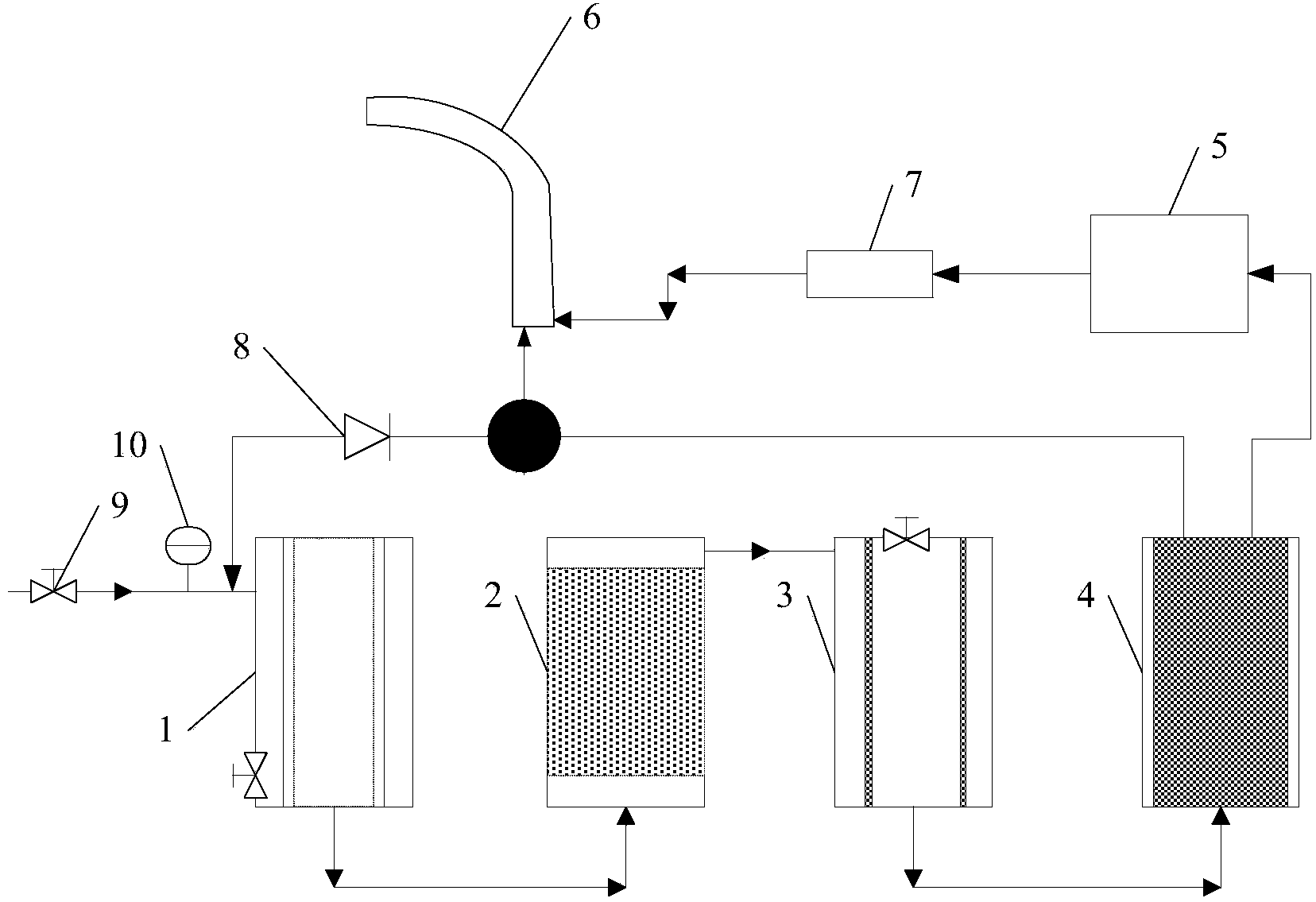

1.一種無廢水凈水機，其特征在于，包括第一濾殼(1)、第二濾殼(2)、 第三濾殼(3)、第四濾殼(4)，第一濾殼(1)底部設置有第一出水口，第二濾 殼(2)底部和上部分別設置有第二進水口和第二出水口，第三濾殼(3)靠近 一側設置有第三進水口且底部設置有第三出水口，第四濾殼(4)底部和頂部分 別設置第四進水口和第四出水口，第一濾殼(1)、第二濾殼(2)、第三濾殼(3)、 第四濾殼(4)通過第一出水口、第二進水口、第二出水口、第三進水口、第三 出水口、第四進水口依次管路串聯;
第一濾殼(1)內同軸設置有第一濾網且第一出水口位于第一濾網底部內側， 第二濾殼(2)內設置有第一活性炭，第三濾殼(3)內同軸設置有第二活性炭 且第三出水口位于第二活性炭底部內側，第四濾殼(4)內同軸設置有反滲透膜;
第一濾殼(1)一側設置有第一進水口并與外部水源通過進水管路連接，第 四濾殼(4)通過第四出水口與純凈水儲水箱(5)管路連接，外部進水經第一 進水口、第一濾網、第一出水口、第二進水口、第一活性炭、第二出水口、第 三進水口、第二活性炭、第三出水口、第四進水口、反滲透膜、第四出水口進 入純凈水儲水箱(5)進行儲存;
第四濾殼(4)一側設置有第五出水口，第五出水口與第一進水口管路連通， 第五出水口與第一進水口之間管路連通用水龍頭(6)的第一出口，純凈水儲水 箱(5)與用水龍頭(6)的第二出口管路連通。
2.根據權利要求1所述的無廢水凈水機，其特征在于，第一濾網內腔同軸 設置有第二濾網，且第二濾網的目數大于第一濾網的目數，第一出水口位于第 二濾網底部內側。
3.根據權利要求1所述的無廢水凈水機，其特征在于，第一活性炭的下方 和上方分別設置有第三濾網和第四濾網。
4.根據權利要求1所述的無廢水凈水機，其特征在于，第二活性炭內腔同 軸設置有第五濾網且第五濾網的目數大于第一濾網、第二濾網、第三濾網、第 四濾網，第三出水口位于第五濾網底部內側。
5.根據權利要求1所述的無廢水凈水機，其特征在于，純凈水儲水箱(5) 與用水龍頭(6)的第二出口之間管路上設置有后置活性炭濾芯(7)。
6.根據權利要求1所述的無廢水凈水機，其特征在于，外部水源進水管路 上設置有水壓調節閥(9)和/或水壓表(10)。
7.根據權利要求1所述的無廢水凈水機，其特征在于，第一濾殼(1)上 設置有第一排污閥，第二濾殼(2)上方設置有第二排污閥。
8.根據權利要求1所述的無廢水凈水機，其特征在于，用水龍頭(6)第 一出口與第一進水口之間管路上設置有防止外部水源進入用水龍頭(6)的逆止 閥(8)。
9.根據權利要求1-8任一項所述的無廢水凈水機，其特征在于，第一活性 炭為UDF顆�；钚蕴�，第二活性炭為CTO壓縮活性炭。
說明書
一種無廢水凈水機
技術領域
本發明涉及水處理技術領域，尤其涉及一種無廢水凈水機。
背景技術
水是生命之源，生活飲用水質的好壞與人們的身體健康密切相關。根據世 界衛生組織(WHO)調查表明，全世界80%的疾病和50%的兒童死亡都與飲用水 水質不良有關。中國有四分之一的人口在飲用不符合衛生標準的水，“水污染” 已經成為中國最主要的水環境問題。
隨著經濟的不斷發展和飲水健康知識的普及深入，人民越來越重視飲水安 全，凈水機的市場日益廣闊，增長迅速�，F(xiàn)有的凈水機中，只使用其中的純凈 水，而濃縮水往往直接倒棄，而濃縮水雖然達不到飲用標準，但經多層過濾后， 比一般的水源的水質要高，直接倒棄造成了水資源的白白浪費。
發明內容
為了解決背景技術中存在的技術問題，本發明提出了一種無廢水凈水機， 實現了濃縮水的高效利用，其結構簡單，水資源利用率高，不產生廢水，節水 節能效果好。
本發明提出的一種無廢水凈水機，包括第一濾殼、第二濾殼、第三濾殼、 第四濾殼，第一濾殼底部設置有第一出水口，第二濾殼底部和上部分別設置有 第二進水口和第二出水口，第三濾殼靠近一側設置有第三進水口且底部設置有 第三出水口，第四濾殼底部和頂部分別設置第四進水口和第四出水口，第一濾 殼、第二濾殼、第三濾殼、第四濾殼通過第一出水口、第二進水口、第二出水 口、第三進水口、第三出水口、第四進水口依次管路串聯;
第一濾殼內同軸設置有第一濾網且第一出水口位于第一濾網底部內側，第 二濾殼內設置有第一活性炭，第三濾殼內同軸設置有第二活性炭且第三出水口 位于第二活性炭底部內側，第四濾殼內同軸設置有反滲透膜;
第一濾殼一側設置有第一進水口并與外部水源通過進水管路連接，第四濾 殼通過第四出水口與純凈水儲水箱管路連接，外部進水經第一進水口、第一濾 網、第一出水口、第二進水口、第一活性炭、第二出水口、第三進水口、第二 活性炭、第三出水口、第四進水口、反滲透膜、第四出水口進入純凈水儲水箱 進行儲存;
第四濾殼一側設置有第五出水口，第五出水口與第一進水口管路連通，第 五出水口與第一進水口之間管路連通用水龍頭的第一出口，純凈水儲水箱與用 水龍頭的第二出口管路連通。
優選地，第一濾網內腔同軸設置有第二濾網，且第二濾網的目數大于第一 濾網的目數，第一出水口位于第二濾網底部內側。
優選地，第一活性炭的下方和上方分別設置有第三濾網和第四濾網。
優選地，第二活性炭內腔同軸設置有第五濾網且第五濾網的目數大于第一 濾網、第二濾網、第三濾網、第四濾網，第三出水口位于第五濾網底部內側。
優選地，純凈水儲水箱與用水龍頭的第二出口之間管路上設置有后置活性 炭濾芯。
優選地，外部水源進水管路上設置有水壓調節閥和/或水壓表。
優選地，第一濾殼上設置有第一排污閥，第二濾殼上方設置有第二排污閥。
優選地，用水龍頭第一出口與第一進水口之間管路上設置有防止外部水源 進入用水龍頭的逆止閥。
優選地，第一活性炭為UDF顆�；钚蕴�，第二活性炭為CTO壓縮活性炭。
本發明中，外部水源經第一濾殼中第一濾網、第二濾網雙層過濾后可以有 效濾去鐵銹、泥沙等雜質，經第二濾殼中第一活性炭、第三濾殼中第二活性炭 過濾后可以有效除去異味和余氯，第二濾殼中的第三濾網、第四濾網可以防止 第一活性炭不會擴散至水中引起堵塞且能保護第一活性炭，第三濾殼中的第五 濾網可以過濾細小顆粒物進一步提升水質，經第四濾殼中反滲透膜可以濾除水 中細菌、化學殘留物、農藥殘留物、重金屬元素、反射性微粒、微生物、有機 物等，從而獲得高質量純凈水并放入純凈水儲水箱中儲存;通過將第五出水口 與第一進水口之間管路可以循環使用濃縮水，防止產生廢水并能進行管路、濾 網、活性炭的清洗，防止雜質沉積。
