申請日2013.12.13

　　公開(公告)日2014.07.16

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供一種全自動一體化污水處理設備，屬于污水處理領域，其結構包括依次相連的化糞池、預處理部分、調節池及生化處理部分，上述生化處理部分包括缺氧池和MBR系統，所述MBR系統一端接風機，一端接清水外排的管道，其中，所述預處理部分采用筒式篩網，同時，MBR系統的曝氣部分采用管式曝氣系統。與現有技術相比，本實用新型占地面積小，使用方便，筒式篩網取代原有的格柵和初沉池，提高了預處理效率，再結合MBR系統的曝氣部分采用管式曝氣系統，提高了污水處理效果和自動化程度，具有較好的經濟效益。

　　權利要求書

　　1.全自動一體化 污水處理設備，包括依次相連的化糞池(1)、預處理部分、 調節池(3)及生化處理部分，上述生化處理部分包括缺氧池(4)和MBR系統 (5)，所述MBR系統(5)一端接風機(7)，一端接清水外排的管道，其特征在 于：所述預處理部分采用筒式篩網(2)，同時，MBR系統(5)的曝氣部分采用 管式曝氣系統(6)。

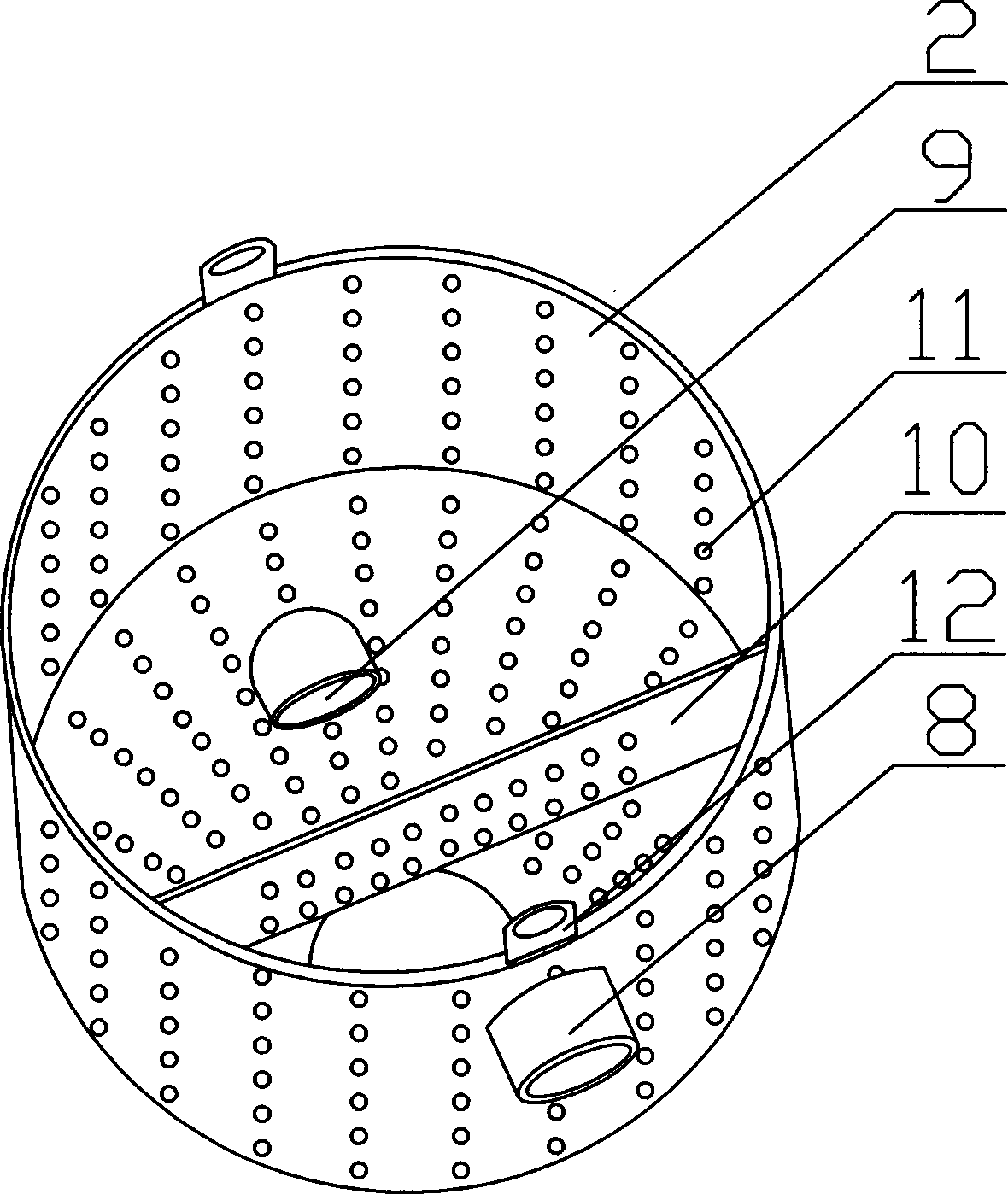

　　2.根據權利要求1所述的全自動一體化污水處理設備，其特征在于：所述 筒式篩網(2)的上部設有進水管(8)，底部設有出水管(9)，所述進水管(8) 處設有垂直進水管(8)使進水流速變小的擋板(10)，所述筒式篩網(2)的側 面和擋板(10)上均設有數個篩孔(11)。

　　3.根據權利要求2所述的全自動一體化污水處理設備，其特征在于：所述 筒式篩網(2)為有底無蓋倒放的圓臺結構。

　　4.根據權利要求3所述的全自動一體化污水處理設備，其特征在于：所述 篩孔(11)沿著圓臺側面的母線均勻排列，所述相鄰母線的間距相同、且各個 母線的延長線與圓臺的軸線相交于一點。

　　5.根據權利要求2所述的全自動一體化污水處理設備，其特征在于：所述 筒式篩網(2)的篩孔(11)孔徑為15mm-25mm。

　　6.根據權利要求2所述的全自動一體化污水處理設備，其特征在于：所述 筒式篩網(2)的頂端設有與吊車配合方便將筒式篩網(2)取出的把手(12)。

　　7.根據權利要求1所述的全自動一體化污水處理設備，其特征在于：所述 管式曝氣系統(6)，包括曝氣管道(13)，所述曝氣管道(13)的進風口靠近風 機(7)端設有氣體流量計(14)，所述曝氣管道(13)的末端連接著泄氣閥(16)， 所述曝氣管道(13)上、氣體流量計(14)和泄氣閥(16)之間設有位于污水 池中的管式曝氣器(17)，且管式曝氣器(17)前端設有常開的閥門(18)。

　　8.根據權利要求7所述的全自動一體化污水處理設備，其特征在于：所述 曝氣管道(13)通過泄空管(15)與泄氣閥(16)相連。

　　9.根據權利要求7所述的全自動一體化污水處理設備，其特征在于：所述 管式曝氣器(17)采用PGB管式曝氣頭。

　　說明書

　　全自動一體化污水處理設備

　　(一)技術領域

　　本實用新型涉及一種污水的處理設備，具體地說是全自動一體化污水處理 設備。

　　(二)背景技術

　　目前，鄉鎮和偏遠地區及小型廢水處理都沒有專門的后續處理設備，使得 污水不能達標就進行了排放，而傳統的污水處理設備，處理污水的效果不穩定， 需要經常性的進行日常維護操作，所需的成本高，占地面積大，污水處理效果 差，難以達到理想目標。

　　(三)發明內容

　　本實用新型的技術任務是針對現有技術的不足，提供一種占地小、操作簡 單的全自動一體化污水處理設備。

　　本實用新型解決其技術問題所采用的技術方案是：

　　全自動一體化污水處理設備，包括依次相連的化糞池、預處理部分、調節 池及生化處理部分，上述生化處理部分包括缺氧池和MBR系統，所述MBR系統 一端接風機，一端接清水外排的管道，其創新點在于，所述預處理部分采用筒 式篩網，同時，MBR系統的曝氣部分采用管式曝氣系統。

　　所述筒式篩網的上部設有進水管，底部設有出水管，所述進水管處設有垂 直進水管使進水流速變小的擋板，所述筒式篩網的側面和擋板上均設有數個篩 孔。

　　進一步的，所述筒式篩網為有底無蓋倒放的圓臺結構。

　　更進一步的，所述篩孔沿著圓臺側面的母線均勻排列，所述相鄰母線的間 距相同、且各個母線的延長線與圓臺的軸線相交于一點。

　　更進一步的，所述筒式篩網側面的篩孔孔徑為15mm-25mm。

　　更進一步的，所述筒式篩網的頂端設有與吊車配合方便將筒式篩網取出的 把手。

　　所述管式曝氣系統，包括曝氣管道，所述曝氣管道的進風口靠近風機端設 有氣體流量計，所述曝氣管道的末端連接著泄氣閥，所述曝氣管道上、氣體流 量計和泄氣閥之間設有位于污水池中的管式曝氣器，且管式曝氣器前端設有常 開的閥門。

　　進一步的，所述曝氣管道通過泄空管與泄氣閥相連。

　　根據最優選擇，所述管式曝氣器采用PGB管式曝氣頭。

　　本實用新型的全自動一體化污水處理設備與現有技術相比，所產生的有益 效果是：

　　本實用新型占地面積小，使用方便，筒式篩網取代原有的格柵和初沉池， 提高了預處理效率，再結合MBR系統的曝氣部分采用管式曝氣系統，提高了污 水處理效果和自動化程度，具有較好的經濟效益。
