申請日2014.01.10
公開(公告)日2014.07.02
IPC分類號C02F9/04
摘要
本實用新型涉及一種處理有機廢水的耦合式膜臭氧催化反應裝置。它包括一級預處理反應器、二級預處理反應器、膜催化主反應器、膜催化反應器監測與智能控制系統、膜清洗系統;其特征在于所述的一級預處理反應器包括：無級變速攪拌器、進出水流量計、溫度計以及pH探頭;二級預處理反應器包括：內含濾料石英砂的多介質過濾器;膜催化主反應器包括：活性炭處理區和催化膜組件區，此外配有真空泵、進水和進/排氣系統;膜清洗系統包括：反洗泵、計量泵以及1個清水罐和2個貯藥罐。
權利要求書
1.一種處理有機廢水的耦合式膜臭氧催化反應裝置，它包括一級預處理反應器(1)、二級預處理反應器(2)、膜催化反應器(3)、吸水泵(4)、清洗系統(5)、在線監測與智能控制系統(6)、臭氧發生器(7)、深度處理系統(8);
所述的一級預處理反應器(1)包括：一級預處理主反應器、其中含有無級變速攪拌器、進出水流量計、溫度計以及pH探頭;污水進出水流量計，通過調節溫度，經過無級變速攪拌器調節后與通入的空氣和膜催化反應器中殘留釋放的臭氧一起被迅速攪拌，通過pH探頭測定pH值;
所述的二級預處理反應器(2)包括：內含濾料石英砂的多介質過濾器(2);
所述的膜催化反應器(3)包括：活性炭處理區和催化膜組件區，此外配有真空泵、進水和進/排氣系統;
①活性炭處理區，位于臭氧從反應器底部，用于去除水中的重金屬，廢水與臭氧同時經底部活性碳層從進入反應器;
②膜催化反應區，含難降解有機污染的廢水經活性炭區流出后，進入反應器中膜催化氧化區，膜組件采用錯流過濾式，表層為催化氧化區，沿徑向分層負載用于降解不同類別有機物的催化劑;
所述的清洗處理系統(5)主要包括：反洗泵、計量泵以及1個清水罐和2個貯藥罐;
所述的深度凈化系統(8)：適用于廢水再生水，根據出水水質的不同用途與要求，選擇和增加后續處理反應器。
2.權利要求1所述的一種處理有機廢水的耦合式膜臭氧催化反應裝置，其特征在于所述的膜催化主反應器(3)中的臭氧催化氧化和膜分離在一個膜組件上同時進行。
說明書
一種處理有機廢水的耦合式膜臭氧催化反應裝置
技術領域
本實用新型屬于環保領域，涉及一種工業廢水處理方法，更具體地說是一種處理有機廢水的耦合式膜臭氧催化反應裝置。
背景技術
廢水中的有機污染物按生物降解性可分為：易降解的有機污染物和難降解的有機污染物。易降解的有機污染物治理已有成熟的處理技術，例如：由活性污泥法和生物膜演化出的多種技術工藝等，但對于難降解的有機污染物處理仍在摸索中，導致部分高濃度難降解廢水直接排放，除了資金和管理的原因之外，更主要的還是缺乏高效對路的治理技術。由于難降解有機污染物得不到及時有效的處理，排放到水體等自然環境后更不易通過天然的自凈作用減少其含量，使其在水體、土壤等自然介質中不斷累積，打破生態系統原有的平衡，給人類賴以生存的環境造成巨大的威脅，并且可以通過食物鏈進入生物體，最后進入人體危害健康。因此，對于處理含難降解有機污染物廢水，開發新型高效實用的處理技術和裝置，有著重要的現實意義和實用價值。
就目前難降解有機污染廢水治理對策和方法而言，除了采用清潔生產工藝有限度的減少部分污染物的產生和排以外，尚無快速有效的處理方法。在通常采用的主要方法中，主要包括：不同水質分類處理、強化常規生物處理法以及增加常規生物處理的后處理工藝。具體如下：
對于“不同水質分類處理”，主要是針對企業所排放的廢水中主要由難降解廢水、可生化降解廢水和可回收利用水組成，難降解廢水往往濃度高而水量不會很大，而污染負荷所占全部比率極大的特點，因此將該類水單獨分離出來，采用蒸發、焚燒、Fenton試劑法等處理，但上述方法的處理成本較高，在一般工程上難以維持運行。
對于“強化常規生物處理法”，主要是采用基因技術對活性污泥中菌種進行馴化、誘導和改良，形成特殊污染物降解的優勢菌群，但所需降解時間長、易中毒，且在高鹽環境下菌群活性低、處理效果差;對于“增加常規生物處理的后處理工藝”，通常采用膜法與蒸發技術，即：微濾(或超濾)+反滲透等膜的方法或各類蒸發技術。其中膜法處理，實際是將污染物富集和濃縮，在分離過程中會產生約占總水量三分之一、濃度為原水濃度約3倍的高濃有機鹽水，這部分廢水更難得到有效的處理。對于蒸發技術，由于廢水處理的產物幾乎沒有附加值，成本一直是制約因素，為提高能源利用率、降低成本，尋找高效的熱泵仍是未能解決的難題。
膜催化反應技術是近年來發展起來的新技術，已開始在制氫、甲醇、乙醛、丙烷、NH3氧化等反應過程中應用，可有效改變有機物的結構與狀態，但在含有多種有機物廢水的處理中至今尚未發現使用。
發明內容
本實用新型的方法主要是將臭氧催化反應與膜分離功能相耦合，通過在無機膜的表面負載催化劑，使催化氧化反應與膜分離兩個過程集成在一個單元設備中進行，更有選擇性的富集與處理廢水中含高分子聚合類、氯化芳香族類、多環芳烴類以及雜環類化合物等結構的難降解有機污染物，將含長鏈分子及環狀分子的有機物斷鏈，生成易于降解的小分子物質，或?qū)⑵浞纸鉃槎趸肌⒌獨夂退葻o害物質，并通過膜的分離過濾，將處理后凈水迅速移出體系，并在膜的原液側富集未完全分解的高分子有機物，從而打破濃度平衡的限制，提高反應效率，在較溫和的條件下獲得較高的處理效果。該技術不僅簡化了工藝流程，節約基建投資和運營成本，而且可以控制反應進程，避免深度反應的不良后果，是一種新的廢水強化處理技術，可根據要求與多種傳統工藝聯合使用，適用于各類有機廢水的處理。
為實現上述目的，本實用新型公開了一種處理有機廢水的耦合式膜臭氧催化反應裝置，它包括一級預處理反應器1、二級預處理反應器2、膜催化反應器3、吸水泵4、清洗系統5、在線監測與智能控制系統6、臭氧發生器7、深度處理系統8;
所述系統連接方式在于：各反應器之間的進出水包括一級預處理反應器、二級預處理反應器、膜催化反應器和深度處理系統均由耐腐蝕的PVC管路連接;膜催化反應器進氣管與臭氧反應器連接，出氣管與一級預處理反應器進氣管相連接;在線監測與智能控制系統通過電腦中的智能模塊和PLC等實現對膜催化反應器中的臭氧進氣量、吸水泵、水質監測傳感器等裝置的自動控制。
其原理是：廢水經過一級預處理反應器的調節與二級預處理反應器的過濾后，進入膜催化反應器，通過無機膜表面所負載的催化劑，在臭氧的作用下，使催化氧化反應與膜分離兩個過程集成在一個單元設備中進行。依靠監測與智能控制系統，保障系統的運行安全，并通過清洗系統實現對膜組件的清洗，實現整套系統的長效穩定運行。
其特征在于：所述的一級預處理反應器包括：無級變速攪拌器、進出水流量計、溫度計以及pH探頭;二級預處理反應器包括：內含濾料石英砂的多介質過濾器;膜催化主反應器包括：活性炭處理區和催化膜組件區，此外配有真空泵、進水和進/排氣系統;膜清洗系統包括：反洗泵、計量泵以及1個清水罐和4個貯藥罐。
所述的一級預處理反應器1包括：一級預處理主反應器、其中含有無級變速攪拌器、進出水流量計、溫度計以及pH探頭;污水進出水流量計，通過調節溫度，經過無級變速攪拌器調節后與通入的空氣和膜催化反應器中殘留釋放的臭氧一起被迅速攪拌，通過pH探頭測定pH值;
所述的二級預處理反應器2包括：內含濾料石英砂的多介質過濾器2;
所述的膜催化反應器3包括：活性炭處理區和催化膜組件區，此外配有真空泵、進水和進/排氣系統;
�、倩钚蕴刻幚韰^(qū)，位于臭氧從反應器底部，用于去除水中的重金屬，廢水與臭氧同時經底部活性碳層從進入反應器;
�、谀ご呋磻�(yīng)區，含難降解有機污染的廢水經活性炭區流出后，進入反應器中膜催化氧化區，膜組件采用錯流過濾式，表層為催化氧化區，沿徑向分層負載用于降解不同類別有機物的催化劑;
所述的清洗處理系統5主要包括：反洗泵、計量泵以及1個清水罐和2個貯藥罐，在2個貯藥罐中，分別填一種是專用膜污染復合型清洗藥劑;另外一種專用于重度油類污堵的清洗藥劑。
所述的深度凈化系統(8)：適用于廢水再生水，根據出水水質的不同用途與要求，選擇和增加后續處理反應器。
所述的膜催化主反應器3中的臭氧催化氧化和膜分離在一個膜組件上同時進行
本實用新型更加詳細的描述如下：
一種處理有機廢水的耦合式膜臭氧催化反應裝置，它包括污水一級預處理反應器1、二級預處理反應器2、膜催化反應器3、吸水泵4、深度處理系統5、在線監測與智能控制系統6、臭氧發生器7;其中
所述的污水一級預處理反應器1包括：一級預處理主反應器、其中含有無級變速攪拌器、進出水流量計、溫度計以及pH探頭;污水進出水流量計，通過調節溫度，經過無級變速攪拌器調節后與通入的空氣和膜催化反應器中殘留釋放的臭氧一起被迅速攪拌，通過pH探頭測定pH值;
所述的二級預處理反應器2包括：內含濾料石英砂的多介質過濾器2;
所述的膜催化反應器3包括：活性炭處理區和催化膜組件區，此外配有真空泵、進水和進/排氣系統;
�、倩钚蕴刻幚韰^(qū)，位于臭氧從反應器底部，用于去除水中的重金屬，防止膜表面催化劑中毒，廢水與臭氧同時經底部活性碳層從進入反應器后，氣液充分混合，且可充分氧化被活性碳吸附的有機污染物，保持活性碳的吸附能力。
�、谀ご呋磻�(yīng)區，含難降解有機污染的廢水經活性炭區流出后，進入反應器中膜催化氧化區，膜組件采用錯流過濾式，表層為催化氧化區，沿徑向分層負載用于降解不同類別有機物的催化劑，當廢水被負壓吸到膜表面的時候，與臭氧氣泡經催化劑作用，發生催化氧化反應，在由膜表面進入膜芯的過程中，水中不同類別的有機污染物在不同催化劑作用下迅速得到分解和過濾。較大分子的有機污染物將被截留在膜表面，直到被徹底氧化為前述兩種形式后，經過濾進入膜芯;
所述的深度處理系統5主要包括：反洗泵、計量泵以及1個清水罐和2個貯藥罐，在2個貯藥罐中，分別填一種是專用膜污染復合型清洗藥劑;另外一種專用于重度油類污堵的清洗藥劑,其中;
專用膜污染復合型清洗藥劑指的是下述重量份數的原料：
羥甲基苯纖維素8～32份 羥基亞乙基二磷酸25～52份
EDTA 3～6份 聚丙烯酸15～25份
十二烷基苯磺酸鈉8～12份 檸檬酸鈉2～17份
多聚磷酸鈉3～10份 碳酸鈉4～18份;
專用于重度油類污堵的清洗藥劑，指的是下述重量份數的原料：
氫氧化鈉 20～30份 脂肪醇聚氧乙烯醚5～8份
單乙醇胺 7～10份 水 60～70份
所述的膜催化主反應器(3)中的臭氧催化氧化和膜分離在一個膜組件上同時進行。
本實用新型公開的處理有機廢水的耦合式膜臭氧催化反應系統的工作原理：
(一)發明原理：
本實用新型提供了一種用于處理高難降解有機化工廢水的凈化技術與裝置，其特征在于將新型臭氧催化技術與膜分離技術相耦合，通過在無機膜的表面負載催化劑，使催化氧化反應與膜分離兩個單元操作過程集成在一個單元設備中進行，打破濃度平衡限制，并實現對污水反應過程進行控制，獲得較高的處理效率。
(二)方法步驟：

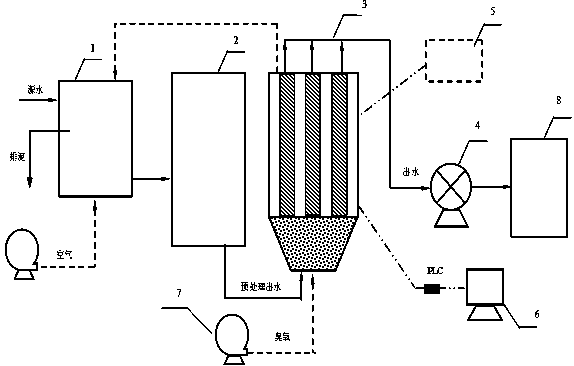

為實現上述膜臭氧催化反應技術，主要通過以下步驟實施(見圖1)：
(1)廢水的調節與一級預處理：
該過程主要是調節廢水水質水量，去除水中的油類以及部分較大的懸浮顆粒物，并吸收膜催化反應器中未完全反應所殘留的臭氧。廢水進入調節反應器后與通入的空氣和膜催化反應器中殘留釋放的臭氧一起被迅速攪拌，其作用是：①將水質調節均勻，使水中顆�；蛐鯛钗廴疚镄纬蓱腋顟B(tài);②通過機械剪切將混合在水中得空氣粉碎成細小氣泡促進微細氣泡粘附在微小油滴和懸浮顆粒物上，通過氣浮得到去除;③使廢水有機物和有機氮氧化物與通入的空氣及膜催化反應器中殘留釋放的臭氧充分接觸和氧化，降解部分易于氧化的有機污染物。
(2)二級預處理：
該過程主要是進一步去除廢水中懸浮物以及重金屬等物質，防治油類、懸浮物對后續反應器中膜組件的堵塞和污染。采用多介質過濾器對一級預處理后的出水進行過濾，主要濾料為石英砂，去除水里油污和懸浮物，防止對后續反應器中膜組件的堵塞和污染。
(3)有機化工廢水的臭氧催化降解與膜分離凈化：該過程主要是選擇性富集廢水中高分子有機污染物，并進行催化氧化和降解(見附圖2)。上述過程主要通過以下三個步驟實現：
�、僦亟饘俚娜コ航�(jīng)過“二級”預處理后的廢水與臭氧從反應器底部進入，底部填充活性炭顆粒，主要去除水中的重金屬物質，防止膜表面催化劑的“失活”。此外，臭氧經過活性碳層后，一方面可以使進入的汽泡分布均勻，充分與廢水混合，另一方面可以氧化被活性碳吸附的有機污染物，保持活性碳的吸附能力。
�、谀け砻娴亩嗉壌呋趸汉y降解有機污染的廢水經活性炭區流出后，進入反應器中膜催化氧化區，膜組件為無機膜(負壓式)并負載催化劑(見附圖3)，表層為催化氧化區，沿徑向分層負載用于降解不同類別有機物的催化劑。當廢水被負壓吸到膜表面的時候，與臭氧氣泡經催化劑作用，發生催化氧化反應，在由膜表進入“膜芯”的過程中，水中不同類別的有機污染物在不同催化劑作用下迅速得到分解。此外，水中有機氮和氨氮等物質將被氧化為硝態氮氧化物。
�、勰み^濾與凈化：廢水中的有機污染物被臭氧催化氧化后，一部分有機物被徹底氧化分解為二氧化碳，與反應器中殘留的臭氧一起通過排氣管進入前端一級預處理反應器后，從廢水中溢出;另外一部分有機物雖未被完全氧化，但分子結構卻被徹底改變，部分化學鍵被開環或斷開，形成小分子有機物或易于降解的中間體，通過過濾進入“膜芯”;最后剩余的較大分子的有機污染物將被截留在膜表面，直到被徹底氧化為前述兩種形式后，經過濾進入“膜芯”。
(4)水質監測、診斷與預警調控：
在線采集監控水質指標和膜催化系統運行參數，通過智能優化算法評估進水水質對催化劑和膜污染造成的影響，對可能造成的催化劑“失活”和膜組件污染進行預警，通過智能分析軟件，快速診斷和分析問題的成因，篩選出可抑制膜污染和催化劑“失活”的最佳控制條件和運行參數，決策出解決問題的最佳控制時段和清洗方案，實現對膜臭氧催化反應設備安全運行的預警和先期防治。
水質監測、診斷與預警調控包括在線遠程監控模塊、膜污染預測模塊、膜催化反應評估模塊、膜催化預警分級模塊、膜系統異常情況智能診斷與決策模塊、信息資源庫管理與人機交互模塊6個系統;其中在線遠程監控模塊：用于實時監控水質指標和膜系統運行參數、在線進行數據采集和對膜設備的遠程調控;膜污染預測模塊：用于預測和分析膜污染趨勢、速度和過程;膜催化反應評估模塊：用于評估膜表面臭氧催化反應的進行效果;膜催化預警分級模塊：用于膜污染情況進行評估與分級預警;膜系統異常情況智能診斷與決策模塊：采用模糊專家系統用于識別膜污染成因，篩選和決策最佳解決方案;信息資源庫管理與人機交互模塊：用于整個系統數據庫的管理，包括信息分類、收集、輸入、輸出，實現人機信息交互(詳見申請?zhí)枺?01020504613.6的描述)。
本實用新型所述的調控系統指的是：在線采集監控水質指標和膜催化系統運行參數，通過智能優化算法評估進水水質對催化劑和膜污染造成的影響，對可能造成的催化劑失活和膜組件污染進行預警，通過智能分析軟件，快速診斷和分析問題的成因，篩選出可抑制膜污染和催化劑失活的最佳控制條件和運行參數，決策出解決問題的最佳控制時段和清洗方案，實現對膜臭氧催化反應設備安全運行的預警和先期防治。
(5)膜組件的清洗：為了防止膜的堵塞和維持運行效果的穩定，需對膜進行在線清洗(正洗、反洗)和定期藥洗。具體如下：
①膜組件的在線清洗
正洗：即用清水將組件內殘余料液清洗干凈，用清水以一定流速通過膜的原液側，將污染物洗出，可采取循環或邊洗邊排的方式。清洗時間視具體情況而定，清洗周期一般每隔10～30分鐘(運行時間)1次。
反洗：施以低壓(一般略大于工作壓力)，使清水(自來水或膜過濾水)由膜的出液側向膜的原液側滲透，膜原液側的污染物及滲入微孔中的阻塞物即被洗出，在反洗過程中，透過液不要回到清洗罐以防造成膜凈水側的污染，清洗時間視具體情況而定，清洗周期一般每隔10～20分鐘(運行時間)1次。
�、谀そM件的藥洗：由于膜臭氧催化組件具有優良的抗污染性，一般用物理清洗即可達到較好的效果，若物理清洗不理想，可進行化學清洗，通過專用藥液浸泡，使污染物疏松，去除膜組件的污染。
(6)出水的深度凈化(適用于再生水)：
受原材料和工藝等多種因素的影響，有機化工廢水的水質情況各異，經膜臭氧催化后，廢水中懸浮物和絕大多數難降解的有機化工污染物均被去除，因此對于深度處理系統的選擇，根據出水水質的不同用途與要求，可參考下表選擇。
表1 深度凈化系統工藝表
本實用新型的技術特點與效果：
(1)本實用新型為耦合式膜臭氧催化反應技術，將臭氧催化反應與膜分離功能相耦合，通過在無機膜的表面負載催化劑，使催化氧化反應與膜分離兩個單元操作過程集成在一個單元設備中進行。
(2)該技術克服了傳統化學反應受濃度平衡約束，可對整個反應進行全過程控制，提高了反應效率，在較溫和的條件下獲得較高的處理效果。
(3)該技術中的膜催化技術可用于處理多種有機廢水，不受廢水溫度和生物毒性的影響，其載體型的膜催化劑呈現出耐高溫、耐化學穩定性、機械強度提高、催化壽命延長的特點。
