申請日2013.11.30

　　公開(公告)日2014.03.05

　　IPC分類號B01D21/24; B01D21/02

　　摘要

　　本發明提出了改進結構的廢水池，在廢水池的底部設有網狀隔板，網狀隔板把廢水池隔為下部的污泥沉淀池、上部的污水存放池，在污泥沉淀池內設有潛水式污泥泵，潛水式污泥泵的出口連接有污泥輸送管道;污水存放池內設有潛水泵，潛水泵的進口連接有污水輸入管道;在污水存放池的壁上設有多個高度不同的取水管，取水管上設有閥門。本發明通過結構改進，解決了廢水處理過程中污泥難以處理的問題，能將廢水充分抽取出來，避免堵塞管道，降低廢水處理成本。本發明還具有結構簡單、實施效果好的優點。

　　權利要求書

　　1.改進結構的廢水池，其特征在于：在廢水池的底部設有網狀隔板，網狀隔板把廢水池隔為下部的污泥沉淀池、上部的污水存放池，在污泥沉淀池內設有潛水式污泥泵，潛水式污泥泵的出口連接有污泥輸送管道;污水存放池內設有潛水泵，潛水泵的進口連接有污水輸入管道;在污水存放池的壁上設有多個高度不同的取水管，取水管上設有閥門。

　　2.根據權利要求1所述改進結構的廢水池，其特征在于：取水管與污水存放池的壁之間設有防水套管。

　　說明書

　　改進結構的廢水池

　　技術領域

　　本發明涉及一種廢水池。

　　背景技術

　　目前的廢水池只是一個簡單的容器 在取廢水利用的過程中，一般都是通過潛水泵抽取，由于廢水中有污泥，廢水抽取不完全，污泥會造成管道堵塞，清理麻煩。

　　發明內容

　　本發明的目的：通過廢水池的結構改進，能將廢水充分抽取出來，避免堵塞管道。

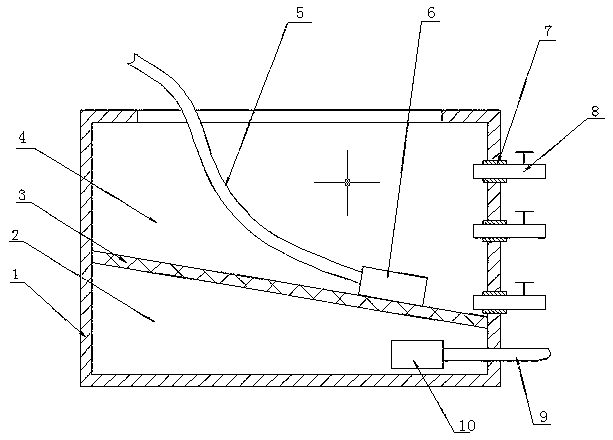

　　為此，本發明采用的技術方案如下：改進結構的廢水池，其特征在于：在廢水池的底部設有網狀隔板，網狀隔板把廢水池隔為下部的污泥沉淀池、上部的污水存放池，在污泥沉淀池內設有潛水式污泥泵，潛水式污泥泵的出口連接有污泥輸送管道;污水存放池內設有潛水泵，潛水泵的進口連接有污水輸入管道;在污水存放池的壁上設有多個高度不同的取水管，取水管上設有閥門。

　　對上述技術方案的進一步限定：取水管與污水存放池的壁之間設有防水套管。

　　有益效果：本發明通過結構改進，解決了廢水處理過程中污泥難以處理的問題，能將廢水充分抽取出來，避免堵塞管道，降低廢水處理成本。本發明還具有結構簡單、實施效果好的優點。
