申請日2013.12.13

　　公開(公告)日2014.04.30

　　IPC分類號C02F103/30; C02F9/14

　　摘要

　　芬頓流化床-IBAC聯用深度處理紡織染整廢水工藝，是涉及紡織染整廢水深度處理的工藝方法，主要由中間水池、芬頓流化床、脫氣中和池、混凝池、沉淀池和固定化生物活性炭床組成。該工藝是采用芬頓流化床和IBAC(固定化生物活性炭)的組合方法對紡織染整廢水進行深度處理，解決了現有紡織染整廢水深度處理中普遍存在的投資較大，工藝運行不穩定，處理效果不理想，不能滿足環保要求等問題。本發明提供的工藝適合于紡織染整廢水的深度處理，能有效的對廢水進行深度處理，深度處理出水水質COD達到50mg/L以下，能滿足環保要求，運行管理方便，工藝穩定，投資運行費用低，同時出水可進行低級回用。

　　權利要求書

　　1.芬頓流化床-IBAC聯用深度處理紡織染整 廢水工藝，其特征在于：該工藝是采用芬頓 流化床和IBAC(固定化生物活性炭)的組合工藝對紡織染整廢水進行深度處理;

　　所述的紡織染整廢水深度處理工藝包括中間水池、芬頓流化床、脫氣中和池、混凝池、 沉淀池、固定化生物活性炭床和附屬設施;所述的中間水池、芬頓流化床、脫氣中和池、混 凝池、沉淀池、固定化生物活性炭床經水管依次連接;

　　該工藝包括以下操作步驟：

　　(1)紡織染整廢水的生化處理尾水進入中間水池，經過進水泵輸送入芬頓流化床，通過加 藥系統向芬頓流化床中分別加入H2SO4溶液、FeSO4溶液和H2O2溶液，通過回流泵將芬頓流 化床部分出水回流進芬頓流化床內，使芬頓流化床內呈現流化態，通過芬頓反應去除廢水中 大部分COD及有機染料和助劑;

　　(2)芬頓流化床出水進入脫氣中和池，通過攪拌脫去少量氣體，加入NaOH溶液，調節廢 水的pH值;

　　(3)脫氣中和池出水進入混凝池，通過混凝劑加藥系統加入混凝劑，并控制攪拌速度形成 大的絮體;

　　(4)混凝池出水進入沉淀池，形成的大的絮體在沉淀池中實現沉淀分離，沉淀污泥經污泥 處理系統處理;

　　(5)沉淀池出水經泵注入固定化生物活性炭床，將降解有機染料和助劑的優勢微生物固定 在活性炭上，通過微孔曝氣裝置向水中充氧，去除廢水中部分COD及有機染料和助劑，進一 步降低廢水的SS，出水達標排放或部分進行低級回用。

　　2.根據權利要求1所述的工藝，其特征在于：所述的中間水池下部設有微孔曝氣裝置， 調節水質水量，所述的紡織染整廢水生化處理尾水的水質指標：COD150～350mg/L、SS60～ 100mg/L、色度小于100倍。

　　3.根據權利要求1所述的工藝，其特征在于：所述的芬頓流化床處理過程中，H2O2與 COD的濃度比(mg/L)為2～3：1，H2O2與Fe2+的摩爾比為3.5～5：1，廢水在芬頓流化床 中平均停留時間控制在0.75～1.25小時，通過加藥系統和在線pH計調節芬頓流化床中廢水 的pH值在3.0～4.0之間。

　　4.根據權利要求1所述的工藝，其特征在于：所述的芬頓流化床中設置載體填料，所述 的載體填料采用石英砂，所述的石英砂的粒徑在0.5～1.0mm。

　　5.根據權利要求1所述的工藝，其特征在于：脫氣中和池下部設有微孔曝氣裝置，脫去 廢水中少量的氣體并攪拌，通過NaOH加藥系統和在線pH計調節廢水的pH值在6.5～7.5 之間。

　　6.根據權利要求1所述的工藝，其特征在于：所述的混凝池中加入的混凝劑采用聚丙烯 酰胺。

　　7.根據權利要求1所述的工藝，其特征在于：所述的固定化生物活性炭床中采用活性炭 作為填料，投加量為65%～75%(體積百分比)，水力停留時間為30min，濾速為2.5～3.0m/h， 采用生物工程技術，篩選、馴化并構建出能夠在降解有機染料和助劑的優勢菌群，并采用間 歇式循環的物理吸附法將擴大培養后的降解有機染料和助劑的優勢菌群固定在活性炭上，形 成固定化生物活性炭。

　　說明書

　　芬頓流化床-IBAC聯用深度處理紡織染整廢水工藝

　　技術領域

　　本發明涉及一種廢水處理方法，具體涉及一種紡織染整廢水的深度處理工藝方法， 屬于廢水處理工藝技術領域。

　　背景技術

　　紡織染整廢水的污染問題在紡織染整行業中相當突出。紡織染整廢水不僅污染物質 組成復雜、水質變化大、色度深，而且水量大，處理難度高，一般的物理化學法及生物化學 法難以奏效，對受納水體危害嚴重。據對全國現有紡織染整廢水處理現狀的調查，傳統的二 級處理和一些改進的生化處理，由于其中存在難以生物降解的有機染料和助劑，致使經常規 處理后排放水的COD達150～350mg/L，色度達50～200倍，達不到《紡織染整工業水污染 物排放標準》(GB4287-2012)中的水污染物特別排放限值，更達不到比國家標準更為嚴格的 一些地方排放標準，例如上海市的《污水綜合排放標準(DB31/199-2009)》和江蘇省的《太 湖地區城鎮污水處理廠及重點工業行業主要水污染物排放限值(DB32/1072-2007)》。因而， 必須要通過深度處理使紡織染整廢水達標排放。

　　目前，紡織染整廢水處理普遍采用“預處理-厭氧生物處理-好氧生物處理-混凝法”， 該法運行成本低廉，但是難以達到理想的處理效果。特別是生產過程中合成漿料和新型有機 助劑的大量使用，使處理后出水存在著可生化處理性能差，COD偏高，色度深等問題，達不 到排放和回用的要求，制約著生產過程對回用水的需求。經過預處理-厭氧生物處理-好氧生 物處理-混凝法處理過的的尾水水質成分復雜，可生化性差，水體中主要為難降解有機物，如 漿料和染料及其生物降解的中間產物等。

　　現有中國專利CN1569694A“印染廢水深度凈化回用裝置及方法”，除包括有調節池、 厭氧池、好氧曝氣池及沉淀池外，還增設有二氧化氯氧化池、投藥混凝池、生物活性炭濾池 和纖維球過濾器;采用生化及物化相結合的處理方法，再經投藥混凝沉淀以及生物活性炭、 纖維球的過濾進一步凈化出水，使紡織染整廢水達到工藝回用水質要求。中國專利 CN103011524A“一種印染廢水的回用處理方法”，對酸蠟、大提花車間廢水混合、中和、混凝 處理，再生化處理達標排放。對漂染車間等廢水調節、混凝、水解酸化、接觸氧化、混凝加 藥工序處理達到排放標準，深度處理采取活性炭吸附、再經超濾膜和反滲透膜生產中水。中 國專利CN101172741A“印染清廢、綜合廢水深度處理循環生產回用工藝”，由BAF池、氣浮 系統、臭氧接觸氧化塔、過濾器、活性炭過濾、臭氧發生裝置及加藥系統組成。上述專利當 中的深度處理及回用部分的工藝大多單元眾多、工藝路線冗長，上述專利提供的工藝中，生 物活性炭未經固定優勢微生物，設備投資大，運行管理復雜。

　　中國專利CN101786686A“一種臭氧固定化生物活性炭實現工業污水的深度處理方 法”，采用前期處理出水進入接觸氧化塔，臭氧曝氣;出水注入固定化生物活性炭罐;出水進 入超濾水池，即完成。但該發明未能針對紡織染整廢水的特性，超濾除鹽效果較差，不能有 效去除廢水中的無機鹽離子。中國專利CN102964005A“一種印染廢水的深度處理方法”，廢 水在裝有Fe3O4/Fe2O3固態非均相催化劑床層的多相催化氧化流化床反應器中反應，并進行光 照和曝氣;廢水經反應后進入后反應池繼續進行反應，在后反應池的后端加入聚丙烯酰胺助 凝劑，助凝后的廢水進入沉淀池進行泥水分離。該發明未能充分利用生化處理，降低類芬頓 流化床的負荷;有色度的廢水光催化效率低，經混凝沉淀后出水，色度和SS指標的達標可靠 性和穩定性較差，存在工藝不成熟、成本高等問題。

　　因此，現有的紡織染整廢水深度處理工藝中普遍存在的投資較大，工藝運行不穩定， 處理效果不理想，不能滿足環保要求等問題。

　　發明內容

　　發明目的：本發明的目的是為了解決現有技術的不足，提供一種處理效率高、處理 效果穩定且經濟合理的紡織染整廢水深度處理的工藝方法。

　　技術方案：為了實現本發明的目的，本發明采用的技術方案為：

　　芬頓流化床-IBAC聯用深度處理紡織染整廢水工藝，其特征在于：該工藝是采用芬 頓流化床和IBAC(固定化生物活性炭)聯用的組合方法對紡織染整廢水進行深度處理;

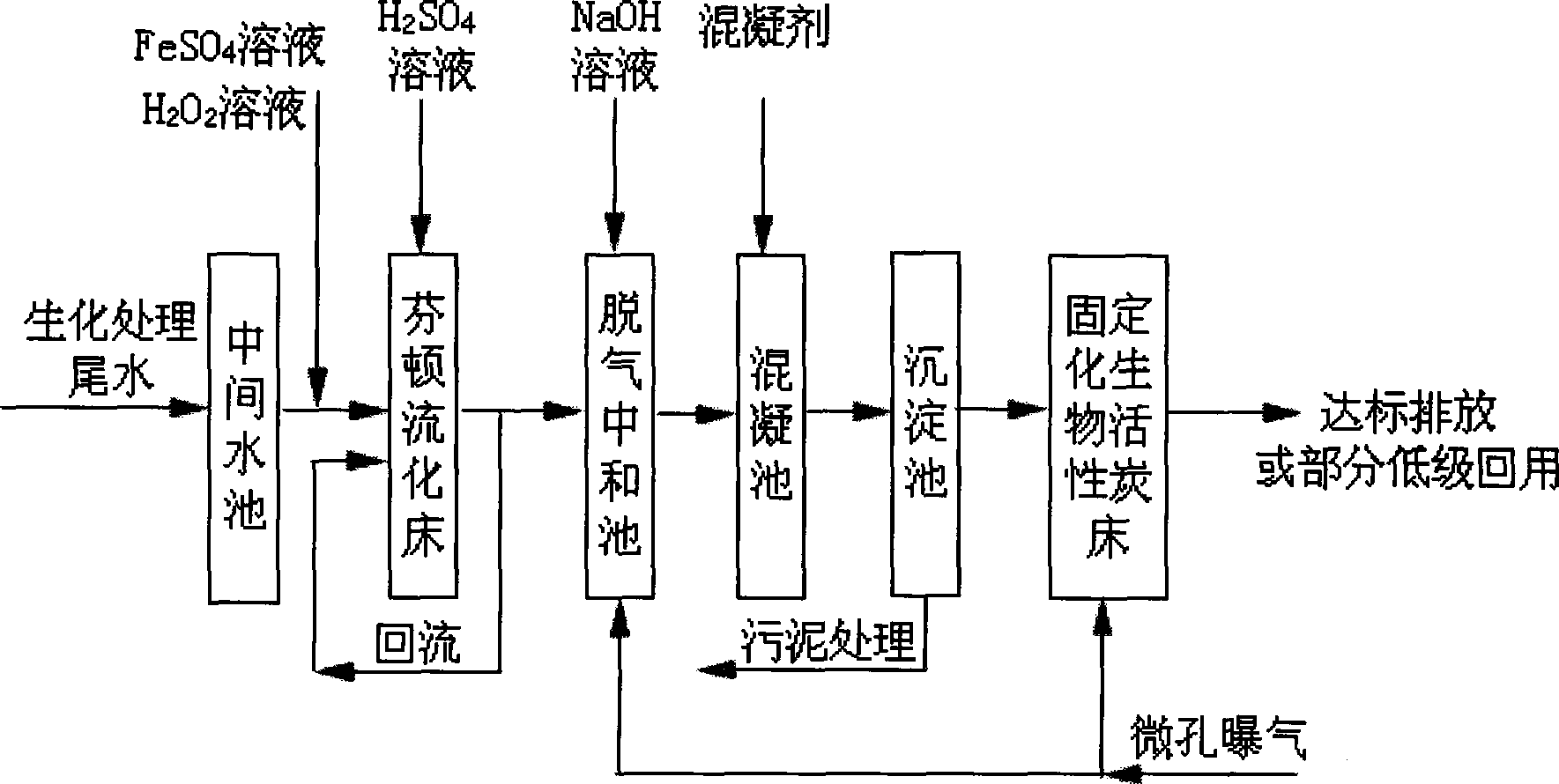

　　所述的芬頓流化床-IBAC聯用深度處理紡織染整廢水工藝包括中間水池、芬頓流化 床、脫氣中和池、混凝池、沉淀池、固定化生物活性炭床和附屬設施;所述的中間水池、芬 頓流化床、脫氣中和池、混凝池、沉淀池、固定化生物活性炭床經水管依次連接;

　　該工藝包括以下操作步驟：

　　(1)紡織染整廢水的生化處理尾水進入中間水池，經過進水泵輸送入芬頓流化床，通 過加藥系統向芬頓流化床中分別加入H2SO4溶液、FeSO4溶液和H2O2溶液，通過回流泵將芬 頓流化床部分出水回流進芬頓流化床內，使芬頓流化床內呈現流化態，通過芬頓反應去除廢 水中大部分COD及有機染料和助劑;

　　(2)芬頓流化床出水進入脫氣中和池，通過攪拌脫去少量氣體，加入NaOH溶液，調 節廢水的pH值;

　　(3)脫氣中和池出水進入混凝池，通過混凝劑加藥系統加入混凝劑，并控制攪拌速度 形成大的絮體;

　　(4)混凝池出水進入沉淀池，形成的大的絮體在沉淀池中實現沉淀分離，沉淀污泥經 污泥處理系統處理;

　　(5)沉淀池出水經管道泵注入固定化生物活性炭床，將降解有機染料和助劑的優勢微 生物固定在活性炭上，通過微孔曝氣裝置向水中充氧，去除廢水中部分COD及有機染料和助 劑，進一步降低廢水的SS，出水達標排放或部分進行低級回用。

　　作為優選方案，以上所述的工藝，其特征在于：所述的中間水池的下部設有微孔曝 氣裝置，調節廢水的水質水量，所述的紡織染整廢水生化處理尾水的水質指標：COD150～ 350mg/L、SS60～100mg/L、色度小于100倍。

　　作為優選方案，以上所述的工藝，其特征在于：所述的芬頓流化床處理過程中，H2O2與COD的濃度比(mg/L)為2～3：1，H2O2與Fe2+的摩爾比為3.5～5：1，廢水在芬頓流化 床中平均停留時間控制在0.75～1.25小時，通過加藥系統和在線pH計調節芬頓流化床中廢 水的pH值在3.0～4.0之間。

　　作為優選方案，以上所述的工藝，其特征在于：所述的芬頓流化床中設置載體填料， 所述的載體填料采用石英砂，所述的石英砂的粒徑在0.5～1.0mm。

　　作為優選方案，以上所述的工藝，其特征在于：所述的脫氣中和池下部設有微孔曝 氣裝置，脫去廢水中少量的氣體并攪拌，通過NaOH加藥系統和在線pH計調節廢水的pH值 在6.5～7.5之間。

　　作為優選方案，以上所述的工藝，其特征在于：所述的混凝池中加入的混凝劑采用 聚丙烯酰胺。

　　作為優選方案，以上所述的工藝，其特征在于：所述的固定化生物活性炭床中采用 活性炭作為填料，投加量為65%～75%(體積百分比)，水力停留時間為30min，濾速為2.5～ 3.0m/h，采用生物工程技術，篩選、馴化并構建出能夠在降解有機染料和助劑的優勢菌群， 并采用間歇式循環的物理吸附法將擴大培養后的降解有機染料和助劑的優勢菌群固定在活性 炭上，形成生物活性炭。

　　芬頓流化床法的原理：利用載體作為結晶核種，欲處理的廢水及添加藥劑是由芬頓流 化床底部進入并向上流動。外接有一回流水回路，用以調整進流水過飽和度及達到擔體上流 速度使載體表面形成穩態結晶體，當晶體粒徑達2mm～3mm后，排出槽外進行回收再利用。 芬頓流化床法利用流化床的模式使Fenton法所產生的三價鐵大部份得以結晶或沉淀披覆在流 體床的載體表面上，是一項結合了同相化學氧化(Fenton法)、異相化學氧化(H2O2/FeOOH)、 流化床結晶等功能的新技術。這項技術將傳統的Fenton氧化法作了大幅度的改良，如此可減 少Fenton法大量的化學污泥產量，同時在載體表面形成的鐵氧化物具有異相催化的效果，而 流化床的模式亦促進了化學氧化反應及質傳效率，使COD去除率提升。其反應后的出流水經 pH調整后會產生含鐵污泥。含鐵污泥比傳統芬頓氧化減少70%，也減少H2O2用藥的浪費， 同時可利用雙氧水加藥量調整，調整COD去除量，實現有效控制廢水的COD的降低，是廢 水處理達標排放的保障。

　　IBAC，即為固定化生物活性炭工藝，該工藝通過人為控制活性炭上附著的菌種、菌 量及優勢菌群的形成，在反應器底部通入空氣供給活性炭上菌群充足的氧氣實現對目標物的 去除。與O3-BAC相比，該工藝具有工程造價及運行費用低的優點。與其它深度凈化工藝相 比，該工藝具有生物相構成可選擇、高效低耗的優點。

　　本發明的工藝方法適合于紡織染整廢水的深度處理工藝，能夠有效的對污水進行深 度處理，出水水質COD達到50mg/L以下，能滿足環保上的要求。

　　有益效果：與現有紡織染整廢水深度處理及回用的工藝相比：

　　1、本發明提供的工藝，路線清晰簡潔;生化出水經物化處理(芬頓流化床)，再經 生化處理(IBAC，即固定化生物活性炭)，工藝組成合理，將生化處理和物化處理有序有機 地結合，各單元功能發揮至最大化。

　　2、本發明提供的工藝能夠有效的對污水進行深度處理，出水水質COD達到50mg/L 以下，能滿足環保上的要求。運行管理方便，工藝穩定，投資運行費用低。

　　3、本發明提供的工藝，其中芬頓流化床的同相及異相的催化反應，產生的含鐵污 泥比傳統芬頓氧化減少70%，也減少H2O2用藥的浪費，同時可利用雙氧水加藥量調整，調整 COD去除量，實現有效控制廢水的COD的降低，保障出水水質。

　　4、本發明提供的工藝，在固定化生物活性炭床中，降解有機染料和助劑的優勢菌 群被固定在活性炭上，有提高生物處理效率，延長活性炭的使用周期、降低勞動強度等諸多 優點，使得本發明提供的工藝具有顯著的經濟效益、社會效益和環境效益。
