申請日2013.12.13

　　公開(公告)日2014.03.26

　　IPC分類號C02F103/32; C02F3/30

　　摘要

　　本發明公開了一種用于處理榨菜廢水強化生物除磷脫氮的膜生物反應器，它是由A2/O工藝、生物膜工藝與膜生物反應器組成的一體化反應器，由厭氧池、缺氧池、好氧池、進水系統、曝氣系統、排水系統和自控設備組成。厭氧池、缺氧池、好氧池中都置有半軟性生物膜填料，膜組件置于好氧池內而不單獨設膜分離區。該反應器通過厭氧池中生物填料上的污泥進行厭氧釋磷和好氧池內的聚磷，提高污水中的總磷去除率，榨菜廢水經過厭氧池后進行有機物水解酸化，有機氮進行氨化;將好氧池中的硝化液回流到缺氧池，在缺氧池內形成反硝化。本發明具有結構簡單、處理污染物效能高，膜污染輕，能夠同時處理高鹽廢水的有機物、總氮、總磷、SS等污染物。

　　權利要求書

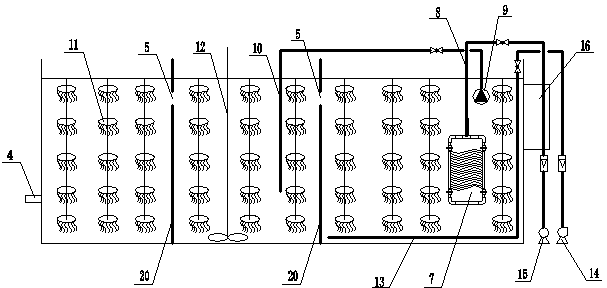

　　1.一種用于處理榨菜 廢水強化生物除磷脫氮的膜生物反應器，其特征在于：包括順序排列的厭氧池(1)、缺氧池(2)和好氧池(3)，污水經進水管(4)進入?yún)捬醭?1)，厭氧池(1)與缺氧池(2)通過隔墻(20)上開設的進水孔(5)連通，缺氧池(2)與好氧池(3)通過隔墻(20)上開設的進水孔(5)連通，好氧池(3)內的硝化液通過回流泵(9)經回流管(10)抽送回流到缺氧池(2)，缺氧池(2)內置有攪拌裝置(12)，好氧池(3)內置有的膜組件(7)，膜組件(7)與集水管(8)連接，處理后的污水由集水管(8)排出。

　　2.根據權利要求1所述的一種用于處理榨菜廢水強化生物除磷脫氮的膜生物反應器，其特征在于：厭氧池(1)、缺氧池(2)和好氧池(3)內均設有半軟性生物膜填料(11)，掛膜密度分別為30%、30%、40%。

　　3.根據權利要求2所述的一種用于處理榨菜廢水強化生物除磷脫氮的膜生物反應器，其特征在于：所述好氧池(3)池底設有穿孔曝氣管(13)，孔隙部位連接多孔曝氣頭，穿孔曝氣管(13)與池外的空氣泵(14)連接。

　　4.根據權利要求1、2或3所述的一種用于處理榨菜廢水強化生物除磷脫氮的膜生物反應器，其特征在于：膜組件(7)連接的集水管(8)上設有閥門(19)，膜組件(7)通過集水管(8)與池體外的抽吸泵(15)連接。

　　5.根據權利要求4所述的一種用于處理榨菜廢水強化生物除磷脫氮的膜生物反應器，其特征在于：所述厭氧池、缺氧池、好氧池的體積比為1∶2∶5。

　　說明書

　　一種用于處理榨菜廢水強化生物除磷脫氮的膜生物反應器

　　技術領域

　　本發明屬于污水處理、環境保護技術領域，具體涉及一種處理高鹽高氮磷榨菜廢水的強化生物除磷脫氮的膜生物反應器。

　　背景技術

　　隨著三峽庫區經濟的快速發展，其支柱產業榨菜的生產規模越來越大，在其生產過程中每年要向三峽庫區排放約500萬立方米的未經處理的高鹽高氮磷有機物廢水，即每年排入水庫的污染物有機物(以COD計)為2225萬噸、氮80萬噸和磷13萬噸，對三峽庫區水環境形成嚴重威脅。榨菜工業產生的廢水鹽度高達2%～15%，有機污染物濃度高達3～20g/L，懸浮物濃度高達7g/L，并具有很高的氮磷濃度。高鹽榨菜廢水對微生物活性有抑制作用，致使傳統生物處理活性污泥的沉降性變差、生物反應器內微生物難以聚集，因此，采用傳統生物處理法對榨菜廢水進行處理具有較大的難度。所以，開發一種適用的處理高鹽高氮榨菜廢水的污水處理技術對解決三峽庫區榨菜污水排放污染具有重大意義。

　　膜生物反應器(MBR)是一種將生物處理技術和膜高效過濾技術相結合的高效生化污水處理技術，也稱為膜分離活性污泥法。膜生物反應器具有高效截留特點，使得系統出水懸浮物濃度極低，而且還具有使污染物快速、高效去除的優勢。在榨菜廢水處理中推行MBR技術，可以使反應器內大量聚集優勢菌種微生物而不受鹽度影響的限制，加大系統內污泥濃度，使微生物對有機物的降解更徹底。

　　厭氧—缺氧—好氧活性污泥法(A2/O)是一種高效的同步除磷脫氮工藝，由厭氧池、缺氧池和好氧池三個池體構成。A2/O具有構造簡單、總水力停留時間短，控制運行的簡單。

　　中國專利文獻(CN102285715A)公開了一種用于處理榨菜廢水的復合膜生物反應器，該技術利用單一的好氧生物膜(生物反應區)+膜生物反應器(膜分離區)來處理含鹽榨菜廢水，雖然可以有效地降解有機污染物，但是它對高氮磷榨菜廢水的總氮(TN)和總磷(TP)去除率偏低，并且該技術將好氧反應區和膜分離區分開設置，占地面積較大，增加了系統的曝氣量。

　　發明內容

　　本發明所要解決的技術問題就是提供一種用于處理高鹽高氮磷榨菜廢水的污水處理裝置，它既能減小廢水鹽度對微生物的抑制作用，增加反應器內污泥的濃度，增強微生物對有機物的降解能力，又能提高TN、TP的去除效率，且能減小占地面積。

　　為了解決的上述技術問題，本發明包括順序排列的厭氧池、缺氧池和好氧池，污水經進水管進入?yún)捬醭�，厭氧池與缺氧池通過隔墻上開設的進水孔連通，缺氧池與好氧池通過隔墻上開設的進水孔連通，好氧池內的硝化液通過回流泵經回流管抽送回流到缺氧池，缺氧池內置有攪拌裝置，好氧池內置有的膜組件與集水管連接，處理后的污水由集水管排出。

　　由于厭氧池—缺氧池—好氧池與膜生物反應器的組合，一方面可以使反應器內污泥沉降性能不受鹽度的影響，另一方面可以克服單一好氧生物膜法處理高氮磷榨菜廢水脫氮磷效率低的缺點，提高系統對總氮總磷的去除效率。好氧池內設置膜組件，不單獨設立膜分離區，減小了占地面積。

　　所以本發明的技術效果是：減小了廢水鹽度對微生物的抑制作用，增加了反應器內污泥的濃度，增強了微生物對有機物的降解能力，提高了TN、TP的去除效率，減小了占地面積。
