申請日2013.12.13

　　公開(公告)日2014.03.26

　　IPC分類號C02F1/44; C02F103/28; B01D61/16; B01D61/18

　　摘要

　　本發明提出一種處理抄造廢水的超濾裝置及其應用方法，采用小孔徑卷式超濾膜分離技術處理造紙法制造煙草薄片的抄造工藝段的廢水，并將廢水中有利用價值的物質在純化的同時得到濃縮，濃縮后的濃縮液可回用于抄造工藝段，提高抄造效率。解決現有抄造廢水混凝、生化等處理工藝中，有利用價值的物質被浪費的問題。處理抄造廢水的超濾裝置包括預處理槽;粗濾槽，與預處理槽連通，用于對預處理后的廢水進行粗濾;超濾裝置，與過濾槽連通，用于處理及濃縮廢水;濃縮槽，與小孔徑卷式超濾裝置的濃水出口連通，用于存放含有有用物質的濃縮液;產水槽，與小孔徑卷式超濾裝置的產水出口連通，用于存放超濾產水。

　　權利要求書

　　1.一種處理抄造 廢水的超濾裝置，其特征在于，包括：

　　預處理槽(1);

　　粗濾槽(2)，與預處理槽連通，用于對預處理后的廢水進行粗濾;

　　超濾裝置(3)，與粗濾槽連通，用于處理及濃縮廢水;

　　濃縮槽(4)，與超濾裝置的濃水出口連通，用于存放超濾濃水;

　　產水槽(5)，與超濾裝置的產水出口連通，用于存放超濾產水。

　　2.根據權利要求1所述的處理抄造廢水的超濾裝置，其特征在于， 所述的超濾裝置為小孔徑卷式超濾膜裝置。

　　3.根據權利要求2所述的處理抄造廢水的超濾裝置，其特征在于， 所述的小孔徑卷式超濾膜的截留分子量為3000~10000道爾頓。

　　4.根據權利要求1所述的處理抄造廢水的超濾裝置的應用方法，其特征在于，包括以下步驟：

　　(A)抄造廢水經預處理槽進行預處理，去除煙梗、煙末等顆粒較大的物質;

　　(B)預處理出水通過粗濾槽進行粗濾，去除容易污堵超濾膜的懸浮物;

　　(C)粗濾后的廢水經過小孔徑卷式超濾裝置進行濃縮;

　　(D)超濾產水存放與產水槽中，超濾濃縮液存放于濃縮槽中;

　　(E)超濾濃水在濃縮槽中收集，可回流至超濾裝置進口處。

　　5.根據權利要求4所述的處理抄造廢水的超濾裝置的應用方法，其特征在于，所述的超濾裝置可以是多級，或多段處理。

　　6.根據權利要求4所述的處理抄造廢水的超濾裝置的應用方法，其特征在于，所述的超濾產水可回用于生產中，所述的超濾濃縮液可作為抄造工藝段的原料液回用。

　　7.根據權利要求4所述的處理抄造廢水的超濾裝置的應用方法，其特征在于，所述濃縮液的濃縮倍數可達30倍以上。

　　8. 根據權利要求4所述的處理抄造廢水的超濾裝置的應用方法，其特征在于，所述預處理方法為物理處理方法，非化學或物化處理方法。

　　說明書

　　一種處理抄造廢水的超濾裝置及其應用方法

　　技術領域

　　本發明涉及水處理領域，特別是指一種處理抄造廢水的超濾裝置及其應用方法。

　　背景技術

　　抄造廢水是指制漿造紙及造紙法煙草薄片生產過程抄造工段產生的廢水。我國是一個煙草種植大國，每年都有一定數量的低等級的煙草不能被收購，此外煙廠也有大量的煙桿作為廢料被丟棄，造紙法制造煙草薄片可將廢料中的有利用價值的成份再次利用，如煙堿、茄尼醇、糖類等。煙草薄片即再造煙葉，是利用卷煙生產中廢棄的煙梗煙末生產的卷煙煙片，切絲后與其他煙絲混合，降低卷煙中的焦油含量，減少吸煙給人體帶來的健康危害。利用造紙法制造煙草薄片是煙草廢棄物再生綜合利用的重要技術之一。

　　造紙法煙草薄片生產過程中抄造工藝段產生的廢水既有造紙廢水的共性，如含有大量纖維，同時又有煙草廢水色度高、可生化性較差、廢水中含有對微生物生長不利的煙堿等特點，同時廢水濃度波動較大，CODCr較高，屬于高濃度有機廢水。目前，我國對該種廢水的處理工藝一般有物化氣浮、混凝、厭氧生化、好氧生化等，這些傳統處理方法不可避免產生大量污泥，利用價值低，并造成二次污染。抄造廢水的回用關鍵問題是不允許在抄造廢水處理過程中加入任何處理藥劑，否則影響煙草薄片的燃燒性等。采用膜處理技術可以實現這個目的。

　　在造紙法生產煙草薄片生產過程中，一般采用氣提和乙醇浸提萃取工藝以符合食品級要求，使得抄造尾液中殘留大量煙堿和其它有效成，它們與煙葉粉末、煙梗碎末一同能隨綜合廢水進行排放。膜技術分離過程不需要加入任何的處理藥品，并具有高效率、低能耗、常溫操作及容易放大等優點，對于抄造廢水處理和其中有利用價值的物質回收有著重要意義。

　　發明內容

　　本發明提出一種處理抄造廢水的超濾裝置及其應用方法，采用小孔徑卷式超濾膜分離技術處理造紙法制造煙草薄片的抄造工藝段的廢水，并將廢水中有利用價值的物質在純化的同時得到濃縮，濃縮后的濃縮液可回用于抄造工藝段，提高抄造效率。解決現有抄造廢水混凝、生化等處理工藝中，有利用價值的物質被浪費的問題。

　　本發明的技術方案是這樣實現的：

　　一種處理抄造廢水的超濾裝置，包括：

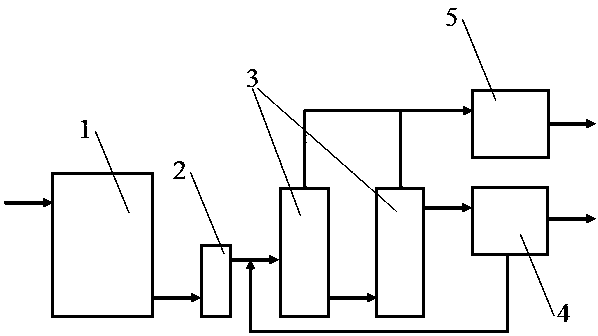

　　預處理槽(1);

　　粗濾槽(2)，與預處理槽連通，用于對預處理后的廢水進行粗濾;

　　超濾裝置(3)，與粗濾槽連通，用于處理及濃縮廢水;

　　濃縮槽(4)，與超濾裝置的濃水出口連通，用于存放超濾濃水;

　　產水槽(5)，與超濾裝置的產水出口連通，用于存放超濾產水。

　　進一步地，所述的超濾裝置為小孔徑卷式超濾膜裝置;

　　進一步地，所述的小孔徑卷式超濾膜的截留分子量為3000~10000道爾頓;

　　優選地，所述的超濾裝置可以是多級，或多段處理;

　　優選地，所述的超濾產水可回用于生產中，所述的超濾濃縮液可作為抄造工藝段的原料液回用;

　　優選地，所述濃縮液的濃縮倍數可達30倍以上;

　　優選地，所述預處理方法為物理處理方法，非化學或物化處理方法。

　　一種處理抄造廢水的超濾裝置的應用方法，包括以下步驟：

　　(A)抄造廢水經預處理槽進行預處理，去除煙梗、煙末等顆粒較大的物質;

　　(B)預處理出水通過粗濾槽進行粗濾，去除容易污堵超濾膜的懸浮物;

　　(C)粗濾后的廢水經過小孔徑卷式超濾裝置進行濃縮;

　　(D)超濾產水存放與產水槽中，超濾濃縮液存放于濃縮槽中;

　　(E)超濾濃水在濃縮槽中收集，可回流至超濾裝置進口處。

　　本發明的有益效果為：

　　1. 由于在造紙法制造煙草薄片的抄造工藝中，原料中必須是純煙草、煙梗，不能添加其他物質，因此用化學法和物化法處理過的抄造廢水的濃縮液是完全不能回用的，即造成了抄造廢水中殘留的有益成份的浪費，也造成含有這些有害物質的濃水或污泥產生的二次污染，極不符合節能減排和環境保護的理念。膜法處理技術屬于物理處理方法，不破壞水中溶解物的形態，通過多次循環產生濃縮液，煙堿等有用的香煙風味物質在廢水純化的同時得到濃縮，可作為原料液回用于抄造工藝段使用，提高抄造效率;超濾產水中原料含量極低，可作為循環水回用，同時實現廢水污染物的零排放。

　　2. 在抄造工藝段，焦油、尼古丁、酚類經過打漿處理溶解在廢水中;纖維素是由葡萄糖基組成的成鏈狀結構的簡單聚糖，半纖維素是一種復合聚糖;除有機酸外的相對含量較高的煙堿是一種生物堿，通常與檸檬酸、蘋果酸等結合成鹽而存在于煙草中。抄造廢水中有利用價值的成份包括煙堿、氨基酸、酚類、醇類、酯類、揮發油類等，這些物質都可以在截留分子量為3000-10000道爾頓的小孔徑卷式超濾膜中被截留下來，在濃縮液中得到富集。

　　3. 隨煙草種類的不同，造紙法煙草薄片廢水水質波動較大，但一般都具有溶解性有機物含量高、懸浮物濃度高、水質顏色深、水質偏酸性和廢水易腐化變質等特點。廢水中的有機物以纖維素、半纖維素的部分水解產物為主;色度主要由相對含量較低的焦油、尼古丁、酚類和苯環類煙草有機質的存在引起的。在進行小孔徑卷式超濾膜處理前進行預處理和粗濾，截留煙葉骨架等易造成卷式超濾膜污堵的大顆粒懸浮物，保證了小孔徑卷式超濾膜的濃縮效率，減小超濾膜的污堵。

　　4. 采用多級多段超濾裝置處理抄造廢水，首先，可以保證出水水質，使得廢水中的焦油、尼古丁、酚類和苯環類煙草有機質盡量截留，出水色度小、濁度小，滿足煙草廢水回用的標準;其次，多級多段超濾裝置抗沖擊能力強，對于懸浮物濃度極高的抄造廢水，很容易引起膜孔堵塞造成膜污染，在足以滿足截留抄造廢水污染物的情況下，前段使用膜孔較大的超濾膜，后端使用膜孔較小的超濾膜，即可以保證整個裝置具有較高的膜通量，也可以減緩膜污染的形成;再次，多級多段超濾裝置對抄造廢水的濃縮效果好，濃縮液中有用物質含量高，回收利用方便。
