申請日2013.10.31

　　公開(公告)日2014.04.16

　　IPC分類號C02F9/08

　　摘要

　　本實用新型公開了一種高級氧化生物活性炭廢水深度處理系統，包括生物活性炭反應器、活性炭，所述活性炭設置在所述生物活性炭反應器中，還包括進水管、臭氧射流曝氣器、超聲波發生器、氧氣射流曝氣器，所述臭氧射流曝氣器、超聲波發生器、氧氣射流曝氣器依次連接在所述生物活性炭反應器進水口。本實用新型通過射流曝氣器將臭氧、氧氣兩種強氧化劑充分溶入廢水中，還利用超聲波發生器產生超聲波激發廢水產生強氧化性的OH—羥基離子，設置多級氧化裝置將常規方法難以處理的有機物廢水進行深度處理，進一步在生物活性炭反應器中經附著在活性炭上的微生物處理，從而到達標排放或回用水平。

　　權利要求書

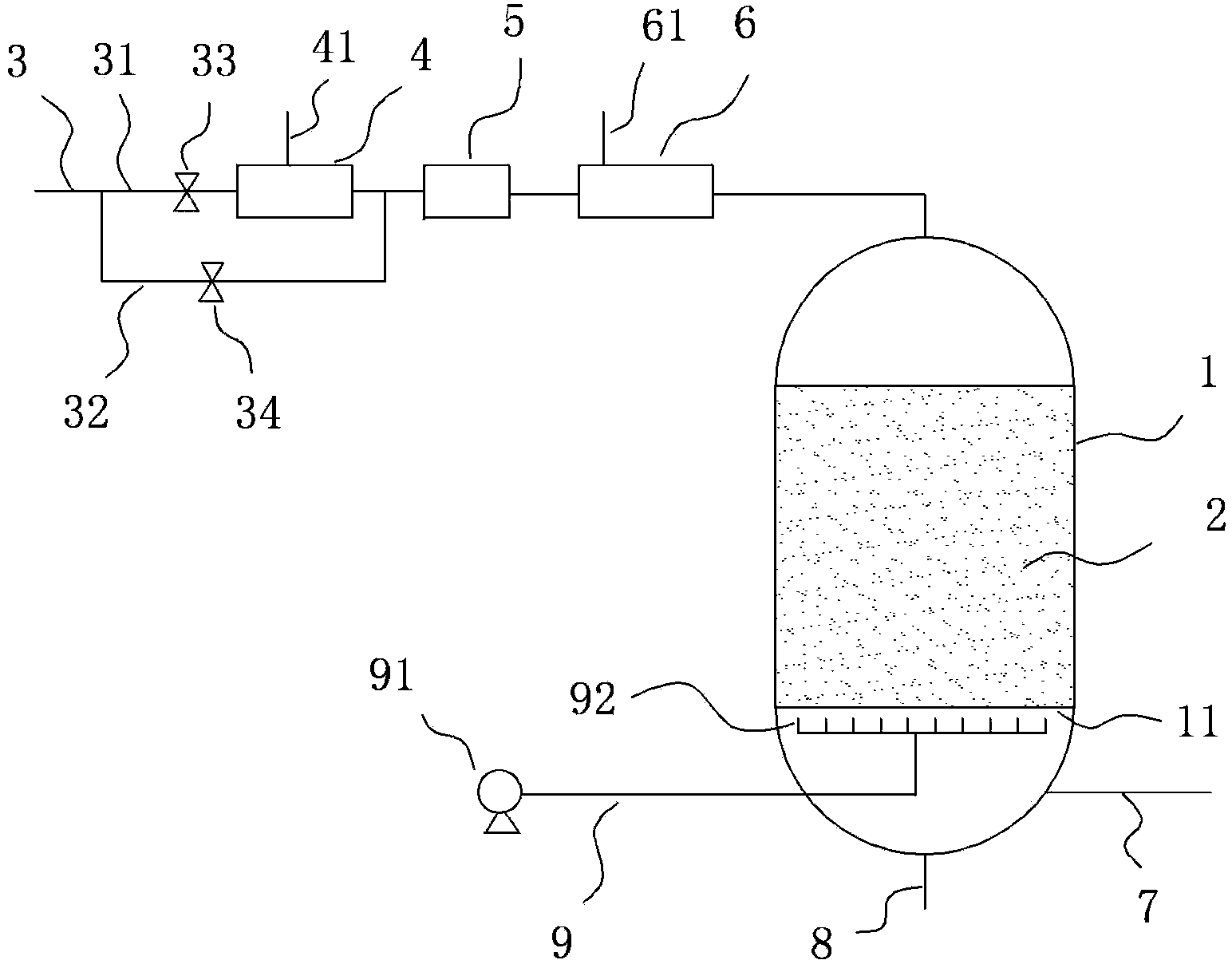

　　1.一種高級氧化生物活性炭廢水深度處理系統，其特征在于，包括生物活性炭反應器(1)、活性炭(2)，所述活性炭設置在所述生物活性炭反應器中，還包括進水管(3)、臭氧射流曝氣器(4)、超聲波發生器(5)、氧氣射流曝氣器(6)，所述臭氧射流曝氣器、超聲波發生器、氧氣射流曝氣器依次連接在所述生物活性炭反應器進水口。

　　2.根據權利要求1所述的高級氧化生物活性炭廢水深度處理系統，其特征在于，所述臭氧射流曝氣器并聯設置有水管支路(32)。

　　3.根據權利要求2所述的高級氧化生物活性炭廢水深度處理系統，其特征在于，在所述水管支路與進水管的連接點后、臭氧射流曝氣器進水端前的主管路(31)上設置有流量調節閥一(33)，所述水管支路(32)上設置有流量調節閥二(34)。

　　4.根據權利要求1所述的高級氧化生物活性炭廢水深度處理系統，其特征在于，所述臭氧射流曝氣器上連接有臭氧進氣管(41)。

　　5.根據權利要求1所述的高級氧化生物活性炭廢水深度處理系統，其特征在于，所述氧氣射流曝氣器上連接有氧氣進氣管(61)。

　　6.根據權利要求1所述的高級氧化生物活性炭廢水深度處理系統，其特征在于，所述生物活性炭反應器底部還設置有排雜質管(8)。

　　7.根據權利要求6所述的高級氧化生物活性炭廢水深度處理系統，其特征在于，所述生物活性炭反應器上還設置有出水管(7)，所述出水管高于所述排雜質管(8)的位置。

　　8.根據權利要求1所述的高級氧化生物活性炭廢水深度處理系統，其特征在于，所述生物活性炭反應器設置有帶孔的托板(11)，所述活性炭設置在托板上，還包括反沖洗系統(9)，所述反沖洗系統包括高壓水泵(91)、垂直朝向托板的沖洗頭(92)。

　　說明書

　　一種高級氧化生物活性炭廢水深度處理系統

　　技術領域

　　本實用新型屬于污水處理設備技術領域，具體講是一種高級氧化生物活性炭廢水深度處理系統。

　　背景技術

　　隨著煤化工、造紙、制藥和印染等有機化學工業的不斷發展，通過廢水、廢氣排放進入環境的化工合成有機物的數量和種類以每年幾十種的速度急劇增加。其中有些化合物表現出難于被微生物降解的特性，它們在環境中長期存留、逐步蓄積，威脅和損害了人類的健康。目前，生物處理是最經濟實用、應用面最廣的有機廢水處理技術。但是，常規生物處理難以將含有難降解有機物的廢水處理到達標排放或回用水平。

　　發明內容

　　本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種高級氧化生物活性炭廢水深度處理系統，包括生物活性炭反應器1、活性炭2、所述活性炭設置在所述生物活性炭反應器中，還包括進水管3、臭氧射流曝氣器4、超聲波發生器5、氧氣射流曝氣器6，所述臭氧射流曝氣器、超聲波發生器、氧氣射流曝氣器依次連接在所述生物活性炭反應器進水口。本實用新型通過射流曝氣器將臭氧、氧氣兩種強氧化劑充分溶入廢水中，還利用超聲波 發生器產生超聲波激發廢水產生強氧化性的OH—羥基離子，設置多級氧化裝置將常規方法難以處理的有機物廢水進行深度處理，進一步在生物活性炭反應器中經附著在活性炭上的微生物處理，從而到達標排放或回用水平。

　　進一步地，所述臭氧射流曝氣器并聯設置有水管支路32。

　　進一步地，在所述水管支路與進水管的連接點后、臭氧射流曝氣器進水端前的主管路31上設置有流量調節閥一33，所述水管支路32上設置有流量調節閥二34。

　　進一步地，所述臭氧射流曝氣器上連接有臭氧進氣管41。

　　進一步地，所述氧氣射流曝氣器上連接有氧氣進氣管61。

　　進一步地，所述生物活性炭反應器底部還設置有排雜質管8。

　　進一步地，所述生物活性炭反應器上還設置有出水管7，所述出水管高于所述排雜質管8的位置。

　　進一步地，所述生物活性炭反應器設置有帶孔的托板11，所述活性炭設置在托板上，還包括反沖洗系統9，所述反沖洗系統包括高壓水泵91、垂直朝向托板的沖洗頭92。
