申請日2013.10.31

　　公開(公告)日2014.05.07

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種中水污水處理系統，包括中水儲水池、流量表、預處理池、處理池、A/O生物濾池、MBR生化池、消毒池、清水儲水池、檢測端口、送水池和供水端，所述中水儲水池、流量表、預處理池、處理池、A/O生物濾池、MBR生化池、消毒池、清水儲水池、檢測端口、送水池和供水端依次連接，所述處理池和A/O生物濾池之間連接有一個過濾池，所述過濾池內設置有過濾棉，所述檢測端口還與處理池相連接;本實用新型對再生水進行層層消毒，有效殺滅再生水中的有害物質，使得凈化后的再生水可以直接被人體飲用，本系統可以充分利用“第二水源”，達到了節能環保的效果，適合推廣使用。

　　權利要求書

　　1.一種中水污水處理系統，其特征在于：包括中水儲水池、流量表、預處理池、處理池、A/O生物濾池、MBR生化池、消毒池、清水儲水池、檢測端口、送水池和供水端，所述中水儲水池、流量表、預處理池、處理池、A/O生物濾池、MBR生化池、消毒池、清水儲水池、檢測端口、送水池和供水端依次連接，所述預處理池的池底設置有一個淤泥泵，并通過該淤泥泵連接有淤泥沉淀池，所述預處理池內設置有格柵，所述處理池內設置有凈化層，所述消毒池內設置有紫外線消毒燈，所述處理池和A/O生物濾池之間連接有一個過濾池，所述過濾池內設置有過濾棉，所述檢測端口還與處理池相連接。

　　2.根據權利要求1所述的中水污水處理系統，其特征在于：所述中水儲水池設置有兩個以上，各中水儲水池連接有一根總的供水管，流量表設置在該供水管上。

　　3.根據權利要求1所述的中水污水處理系統，其特征在于：所述供水端設置有兩個以上。

　　4.根據權利要求1所述的中水污水處理系統，其特征在于：所述MBR生化池包括微孔曝氣盤和若干個氧化溝。

　　說明書

　　中水污水處理系統

　　技術領域

　　本實用新型涉及一種中水污水處理系統。

　　背景技術

　　中水即“再生水”，是指污水經適當處理后，達到一定的水質指標，滿足某種使用要求，可以進行有益使用的水。和海水淡化、跨流域調水相比，再生水具有明顯的優勢。從經濟的角度看，再生水的成本最低，從環保的角度看，污水再生利用有助于改善生態環境，實現水生態的良性循環。

　　再生水也是污水處理廠處理達標水，一般為二級處理，具有不受氣候影響、不與臨近地區爭水、就地可取、穩定可靠、保證率高等優點。再生水即所謂“中水”，是沿用了日本的叫法，通常人們把自來水叫做“上水”，把污水叫做“下水”，而再生水的水質介于上水和下水之間，故名“中水”.再生水雖不能飲用，但它可以用于一些水質要求不高的場合，如沖洗廁所、沖洗汽車、噴灑道路、綠化等。再生水工程技術可以認為是一種介于建筑物生活給水系統與排水系統之間的雜用供水技術。再生水的水質指標低于城市給水中飲用水水質指標，但高于污染水允許排入地面水體的排放標準。

　　再生水是城市的第二水源。城市污水再生利用是提高水資源綜合利用率，減輕水體污染的有效途徑之一。再生水合理回用既能減少水環境污染，又可以緩解水資源緊缺的矛盾，是貫徹可持續發展的重要措施。污水的再生利用和資源化具有可觀的社會效益，環境效益和經 濟效益，已經成為世界各國解決水問題的必選。

　　目前，再生水再利用技術處理過后的再生水，只是相對較為潔凈，但是大多無法直接被使用，例如洗菜、飲用等，所以迫切需要一種可以將再生水凈化為可以直接利用的水的技術。

　　發明內容

　　本實用新型要解決的技術問題是提供一種中水污水處理系統，該系統可以更好的凈化再生水，使得再生水可以達到人體飲用的標準，充分利用“第二水源”，達到節能環保的功效。

　　為解決上述問題，本實用新型采用如下技術方案：

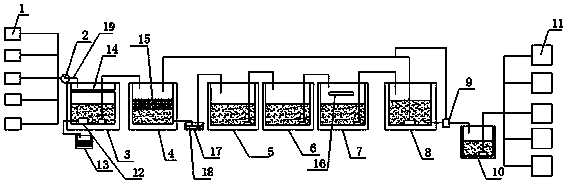

　　一種中水污水處理系統，包括中水儲水池、流量表、預處理池、處理池、A/O生物濾池、MBR生化池、消毒池、清水儲水池、檢測端口、送水池和供水端，所述中水儲水池、流量表、預處理池、處理池、A/O生物濾池、MBR生化池、消毒池、清水儲水池、檢測端口、送水池和供水端依次連接，所述預處理池的池底設置有一個淤泥泵，并通過該淤泥泵連接有淤泥沉淀池，所述預處理池內設置有格柵，所述處理池內設置有凈化層，所述消毒池內設置有紫外線消毒燈，所述處理池和A/O生物濾池之間連接有一個過濾池，所述過濾池內設置有過濾棉，所述檢測端口還與處理池相連接。

　　作為優選的技術方案，所述中水儲水池設置有兩個以上，各中水儲水池連接有一根總的供水管，流量表設置在該供水管上。

　　作為優選的技術方案，所述供水端設置有兩個以上。

　　作為優選的技術方案，所述MBR生化池包括微孔曝氣盤和若干 個氧化溝。

　　作為優選的技術方案，所述凈化層為沸石、竹枇子、活性炭、脫膠大麻纖維中的一種或多種。

　　本實用新型的有益效果是：本實用新型采用預處理池、處理池、A/O生物濾池、MBR生化池和消毒池，對再生水進行層層消毒，有效殺滅再生水中的有害物質，使得凈化后的再生水可以直接被人體飲用，同時通過所設的檢測端口，當檢測到的水質無法達到飲用標準時，可將不達標重新排入處理池內，再一次進行凈化，直至水質達標，本系統可以充分利用“第二水源”，達到了節能環保的效果，適合推廣使用。
