申請日2014.01.10

　　公開(公告)日2014.04.02

　　IPC分類號C02F1/46; C02F1/78; C02F1/72

　　摘要

　　本發明涉及一種高壓霧化介質阻擋放電等離子體水處理裝置，它包括污水處理腔和放電反應室，污水處理腔的側壁上具有污水出口Ⅱ，頂壁上有向其內投放硫酸亞鐵的加藥裝置和出氣口，污水出口Ⅱ與污水管Ⅰ的一端連通，污水管Ⅰ另一端設有陣列式高壓霧化噴頭且位于放電反應室的頂部，污水管Ⅰ上設有高壓水泵，放電反應室頂部有將高壓霧化污水吹向放電反應室內的風扇，底部與氣液分離器的氣液混合體入口連通，氣液分離器分離得到的氣態物質(空氣和臭氧的混合物)與液態物質(污水與雙氧水)分別通入污水處理腔中。充分利用了未反應完的強氧化性物質，提高了污水與等離子體接觸面積，提高了污水處理效率，降低了運行成本。

　　權利要求書

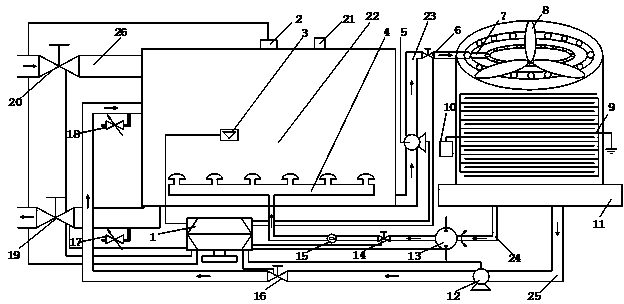

　　1.一種高壓霧化介質阻擋放電等離子體水處理裝置，其特征在于，包括污水處理腔(22)、陣列式高壓霧化噴頭(7)和上端開口的放電反應室(9)，污水處理腔(22)的側壁上具有污水入口Ⅰ、污水入口Ⅱ、污水出口Ⅰ和污水出口Ⅱ，污水處理腔(22)的頂壁上設有向污水處理腔(22)內投放硫酸亞鐵的加藥裝置(2)和出氣口(21);

　　所述污水出口Ⅱ通過污水管Ⅰ(23)與高壓水泵(5)的進水口連通，所述高壓水泵(5)的進水口通過污水管Ⅰ(23)與陣列式高壓霧化噴頭(7)連接，所述陣列式高壓霧化噴頭(7)位于放電反應室(9)的頂部;

　　所述放電反應室(9)包括上端開口的反應室和設置在反應室內且沿反應室高度方向依次設置的多排網狀線-線式放電裝置(91)，所述反應室的頂部設有將陣列式高壓霧化噴頭(7)噴出的高壓霧化污水吹向放電反應室(9)內的風扇(8)，所述放電反應室(9)的底部與氣液分離器(11)的氣液混合體入口連通，所述氣液分離器(11)上還具有氣體出口和液體出口，所述氣體出口通過輸氣管(24)與氣泵(13)的進氣口連接，氣泵(13)的出氣口通過輸氣管(24)與位于污水處理腔(22)內下部的曝氣器(4)的氣體入口連通;所述液體出口通過污水管Ⅱ(25)與污水泵(12)的進水口連通，所述污水泵(12)的出水口通過污水管Ⅱ(25)與污水處理腔(22)側壁上的污水入口Ⅱ連通。

　　2.如權利要求1所述的高壓霧化介質阻擋放電等離子體水處理裝置，其特征在于，所述污水處理腔(22)側壁上的污水入口Ⅰ上連接有進污管(26)，所述進污管(26)上設有調節閥Ⅴ(20)，調節閥Ⅴ(20)通過調節其開闔程度控制進入污水處理腔(22)內的污水量;所述污水處理腔(22)的側壁上的污水出口Ⅰ上連接有排污管，排污管上設有調節閥Ⅳ(19)。

　　3.如權利要求2所述的高壓霧化介質阻擋放電等離子體水處理裝置，其特征在于，所述污水處理腔(22)內還設有用于檢測污水處理腔(22)內污水氧化還原電位的氧化還原電位計(3)，所述污水管Ⅰ(23)上還設有調壓閥Ⅰ(6)，所述輸氣管(24)上還設有調節閥Ⅱ(14)，所述污水管Ⅱ(25)上還設有調節閥Ⅲ(16);還包括控制器(1)，所述控制器(1)分別與投放硫酸亞鐵的加藥裝置(2)、氧化還原電位計(3)、調壓閥Ⅰ(6)、調節閥Ⅱ(14)、調節閥Ⅲ(16)、調節閥Ⅳ(19)、調節閥Ⅴ(20)、高壓水泵(5)、污水泵(12)和氣泵(13)連接;控制器(1)用于根據氧化還原電位計(3)檢測的數據控制投放硫酸亞鐵的加藥裝置(2)投入污水處理腔(22)內硫酸亞鐵的量;還用于控制調壓閥Ⅰ(6)、調節閥Ⅱ(14)、調節閥Ⅲ(16)、調節閥Ⅳ(19)和調節閥Ⅴ(20)的開闔程度，還用于控制高壓水泵(5)、污水泵(12)、氣泵(13)的工作狀態。

　　4.如權利要求1所述的高壓霧化介質阻擋放電等離子體水處理裝置，其特征在于，所述網狀線-線式放電裝置(91)包括多根并排設置的細絲(93)，相鄰兩根細絲(93)的間距為0.5-2.0mm，所述細絲(93)由導電電極(92)和包裹在導電電極(92)外側的絕緣材料(94)構成。

　　5.如權利要求4所述的高壓霧化介質阻擋放電等離子體水處理裝置，其特征在于，所述導電電極(92)是由金屬材料、合金材料或石墨制成的細絲且其直徑為0.03-2mm。

　　6.如權利要求4所述的高壓霧化介質阻擋放電等離子體水處理裝置，其特征在于，所述包裹在導電電極(92)外側絕緣材料(94)是陶瓷，所述陶瓷通過燒結的方式包裹在導電電極(92)的外側，所述陶瓷的厚度為0.02-1mm。

　　說明書

　　一種高壓霧化介質阻擋放電等離子體水處理裝置

　　技術領域

　　本發明屬于等離子體水處理領域，特別涉及一種高壓霧化介質阻擋放電等離子體水處理裝置。

　　背景技術

　　水是人類及一切生物賴以生存的重要物質，同時也是工農業生產、經濟發展不可替代的寶貴自然資源。但隨著現代社會工業化和城市化步伐的加快，污水排放量急劇增加，水資源的污染問題已成為世界各國面臨的亟待解決的問題之一。據統計，每年世界上有2500萬名以上的兒童因飲用被污染的水而死亡;12億人因飲用被污染的水而患上多種疾病;全世界因水污染引發的霍亂、痢疾和瘧疾等傳染病的人數超過500萬，而這些數據每年均呈上升趨勢。同時《中國環境狀況公報》數據顯示，2011年我國廢水的排放總量為652.1億噸，其中工業廢水高達355.5億噸，占廢水總排放量的54.5%。而工業廢水又以高濃度難降解的有機廢水為主。由此可知，開展污水的綜合治理尤其是高濃度難降解的有機廢水己成為當代環境治理亟待解決的重大問題之一。

　　等離子體水處理技術是近年來水處理領域研究的熱點，吸引了國內外眾多學者的關注，它是一種高級氧化技術(Advanced Oxidation Processes，簡稱AOPs)。其核心是通過放電產生羥基自由基、臭氧、過氧化氫等強氧化性活性物質，將廢水中難降解的有機污染物氧化降解成無毒或低毒的小分子物質，甚至直接礦化為CO2和H2O。該方法不僅對高濃度有機污染物有較好分解效果，也可對大流量、低濃度污染物進行分解，不過目前國內外等離子體水處理裝置的單位時間內處理量較小，存在不易實現工業化應用的問題。

　　發明內容

　　針對以上現有技術存在的問題，本發明的目的是提高等離子體水處理的效率，增大單位時間內處理的總量，以滿足工業需要，提供一種高壓霧化介質阻擋放電等離子體水處理裝置。

　　為解決上述技術問題，本發明采用如下技術方案：一種高壓霧化介質阻擋放電等離子體水處理裝置，包括污水處理腔、陣列式高壓霧化噴頭和上端開口的放電反應室，污水處理腔的側壁上具有污水入口Ⅰ、污水入口Ⅱ、污水出口Ⅰ和污水出口Ⅱ，污水處理腔的頂壁上設有向污水處理腔內投放硫酸亞鐵的加藥裝置和出氣口;

　　所述污水出口Ⅱ通過污水管Ⅰ與高壓水泵的進水口連通，所述高壓水泵的進水口通過污水管Ⅰ與陣列式高壓霧化噴頭連接，所述陣列式高壓霧化噴頭位于放電反應室的頂部。

　　所述放電反應室包括上端開口的反應室和設置在反應室內且沿反應室高度方向依次設置的多排網狀線-線式放電裝置，所述反應室的頂部設有將陣列式高壓霧化噴頭噴出的高壓霧化污水吹向放電反應室內的風扇，所述放電反應室的底部與氣液分離器的氣液混合體入口連通，所述氣液分離器上還具有氣體出口和液體出口，所述氣體出口通過輸氣管與氣泵的進氣口連接，氣泵的出氣口通過輸氣管與位于污水處理腔內下部的曝氣器的氣體入口連通;所述液體出口通過污水管Ⅱ與污水泵的進水口連通，所述污水泵的出水口通過污水管Ⅱ與污水處理腔側壁上的污水入口Ⅱ連通。

　　作為優化，所述污水處理腔側壁上的污水入口Ⅰ上連接有進污管，所述進污管上設有調節閥Ⅴ，通過調節調節閥Ⅴ的開闔程度控制進入污水處理腔內的污水量，所述污水處理腔的側壁上的污水出口Ⅰ上連接有排污管，排污管上設有調節閥Ⅳ。

　　作為優化，所述污水處理腔內還設有用于檢測污水處理腔內污水氧化還原電位的氧化還原電位計，所述污水管Ⅰ上還設有調壓閥Ⅰ，所述輸氣管上還設有調節閥Ⅱ，所述污水管Ⅱ上還設有調節閥Ⅲ;還包括控制器，所述控制器分別與投放硫酸亞鐵的加藥裝置、氧化還原電位計、調壓閥Ⅰ、調節閥Ⅱ、調節閥Ⅲ、調節閥Ⅳ、調節閥Ⅴ、高壓水泵、污水泵和氣泵連接;控制器用于根據氧化還原電位計檢測的數據控制投放硫酸亞鐵的加藥裝置投入污水處理腔內硫酸亞鐵的量;還用于控制調壓閥Ⅰ、調節閥Ⅱ、調節閥Ⅲ、調節閥Ⅳ和調節閥Ⅴ的開闔程度，還用于控制高壓水泵、污水泵、氣泵的工作狀態。

　　作為優化，所述網狀線-線式放電裝置包括多根并排設置的細絲，相鄰兩根細絲的間距為0.5-2.0mm，所述細絲由導電電極和包裹在導電電極外側的絕緣材料構成。所述導電電極是由金屬材料、合金材料或石墨制成的細絲且其直徑為0.03-2mm。所述包裹在導電電極外側絕緣材料是陶瓷，所述陶瓷通過燒結的方式包裹在導電電極的外側，所述陶瓷的厚度為0.02-1mm。

　　相對于現有技術，本發明具有如下優點：

　　1、 本發明將過濾后的污水利用高壓霧化裝置進行霧化，再利用放電反應室中產生的等離子體對其進行處理，最后將放電產生且未反應完的強氧化性物質通過氣液分離器收集起來，分離后分別通入到污水處理腔中。且該裝置不僅可以實現等離子體與不同濃度的有機污染物直接作用，大大增加了反應的接觸面積，提高了其分解效率;還可以把放電生成且未反應完的強氧化性物質通過氣液分離器,分離得到氣態物質(空氣和臭氧的混合物)與液態物質(污水與雙氧水)分別通入到污水處理腔中。污水處理腔中根據氧化還原電位計的數據選擇投加適當?shù)牧蛩醽嗚F,達到高效產生比臭氧和雙氧水的氧化性都強的羥基自由基(氧化還原電位高達2.8ev)的目的，從而進一步提高了污水處理的效率。因此，這種方法工藝流程簡單，污水降解充分，處理效率高，易于工程實現。

　　2、 通過高壓水泵和陣列式高壓霧化噴頭將污水進行霧化，產生微米量級(10μm以下)的顆粒,產生的霧化顆粒與放電反應室陣內產生的等離子體直接接觸并且相互作用，這種方式與普通噴嘴形式的出水方式(顆粒大小在500μm以上)相比，大大增加了反應的接觸面積。

　　3、 放電反應室內的放電裝置采用了多根并排設置的細絲，而每根細絲是由導電電極和包裹在導電電極外側的絕緣材料構成的。由于導電電極的尺寸和放電間距(即相鄰兩根細絲之間的間距)非常小，有利于霧化顆粒在下落的過程中與放電生成的等離子體充分接觸并相互作用，大大提高了降解效率。

　　4、 采用分布式小型高壓電源的控制，使得放電反應室中每一層網狀線-線式放電裝置的運行相互獨立，互不影響，控制器監控所有小型高壓電源的運行，出現故障時，更換也非常方便，提高了工作效率。

　　5、 放電反應室內放電產生且未反應完的強氧化性物質可以通過氣液分離器回收利用,分離得到氣態物質(空氣和臭氧的混合物)通過氣泵通入到污水處理腔內的曝氣器中，液態物質(污水與雙氧水)通過污水泵通入到污水處理腔中。曝氣器是由陣列的曝氣盤組成，曝氣盤的數量可以根據實際處理效果來增減，目的可以使污水處理效率達到最優化。

　　6、 控制器根據污水處理腔中氧化還原電位計傳輸?shù)难趸�還原電位決定投加硫酸亞鐵的量，從而達到高效產生比臭氧和雙氧水的氧化性都強的羥基自由基(2.8ev),進一步提高了污水處理效率。

　　7、 整個裝置的小型高壓電源部分、陣列式高壓霧化噴頭的數量、放電反應室的大小都可以根據現場實際情況來調整，同時每一部分可以以串聯和并聯的形式來靈活使用，更利于實現工業化應用。
