申請日2014.01.11

　　公開(公告)日2014.10.01

　　IPC分類號C02F101/30; C02F9/04

　　摘要

　　本實用新型公開了一種高色度有機廢水的預處理系統，旨在解決現有技術中高色度有機廢水的脫色處理效果不穩定、脫色成本高的問題。它包括吸附池和光催化池，在吸附池的中下部設有廢水進水管、與進水管相連通的布水管;在吸附池的中上部設有活性污泥進泥管、與進泥管相連通的布泥管;在吸附池的上部設有與光催化池的下部進水口相連通的導流管;在光催化池內自下而上依次間隔設有紫外光燈管和過濾層。本實用新型能夠有效降低有機廢水的色度，去除其中部分難以生物降解的有機物、提高有機廢水的生化性，進而在后期深度處理時提高處理效率，降低后期處理的負荷，提高污水處理出水水質，有利于提高整體的廢水處理效率、降低成本。

　　權利要求書

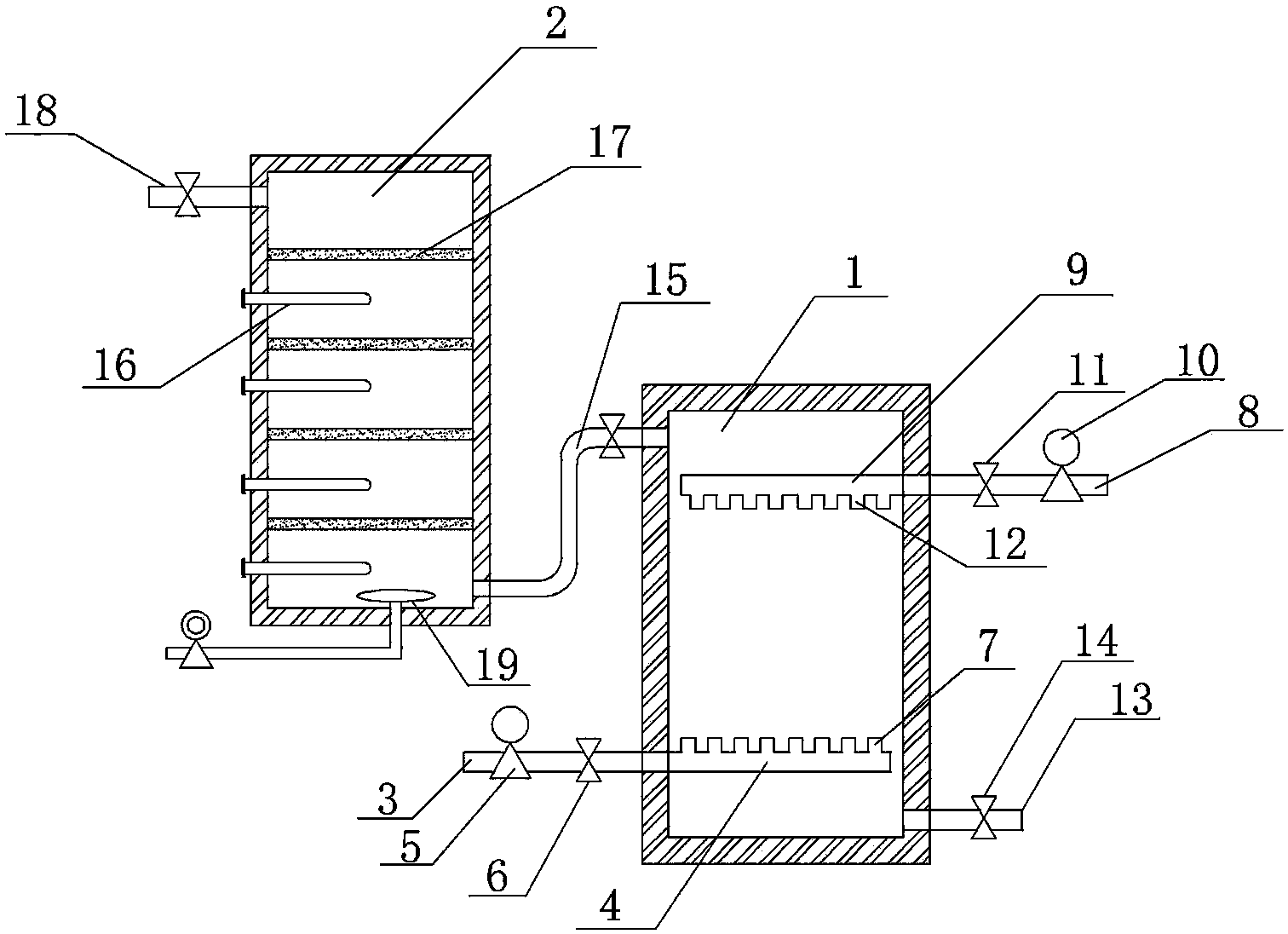

　　1.一種高色度有機廢水的預處理系統，其特征在于：

　　包括吸附池和光催化池，在所述吸附池的中下部設有廢水進水管、與所述進水管相連通的布水管，在所述進水管上設有進水泵和進水閥，在所述布水管上均勻布設有一定數量的布水口;

　　在所述吸附池的中上部設有活性污泥進泥管、與所述進泥管相連通的布泥管，在所述進泥管上設有進泥泵和進泥閥，在所述布泥管上均勻布設有一定數量的布泥口;在所述吸附池的底部設有排泥管，在所述排泥管上設有排泥閥;

　　在所述吸附池的上部設有與所述光催化池的下部進水口相連通的導流管;在所述光催化池內自下而上依次間隔設有紫外光燈管和過濾層;在所述光催化池上部設有出水管。

　　2.根據權利要求1所述的高色度有機廢水的預處理系統，其特征在于，所述布水口的總面積為所述吸附池底面積的15%-20% 。

　　3.根據權利要求1所述的高色度有機廢水的預處理系統，其特征在于，所述布泥口的總面積為所述吸附池底面積的5%-15% 。

　　4.根據權利要求1所述的高色度有機廢水的預處理系統，其特征在于，在所述光催化池底部設有曝氣裝置。

　　5.根據權利要求4所述的高色度有機廢水的預處理系統，其特征在于，所述曝氣裝置為微孔曝氣器。

　　6.根據權利要求1所述的高色度有機廢水的預處理系統，其特征在于，所述吸附池的排泥管為虹吸式排泥管。

　　7.根據權利要求1所述的高色度有機廢水的預處理系統，其特征在于，所述紫外光燈管在所述光催化池的同一側池壁上平行安裝。

　　8.根據權利要求1所述的高色度有機廢水的預處理系統，其特征在于，所述紫外光燈管在所述光催化池的兩側池壁上平行安裝。

　　9.根據權利要求1所述的高色度有機廢水的預處理系統，其特征在于，所述光催化池內的過濾層為活性炭過濾層、或TiO2過濾層。

　　說明書

　　高色度有機廢水的預處理系統

　　技術領域

　　本實用新型涉及有機廢水處理技術領域，具體涉及一種高色度有機廢水的預處理系統。

　　背景技術

　　有機廢水具有成分復雜、有機物濃度高(COD一般在2000mg/以上)、色度高、具有強酸強堿性、不易生物降解等特點，對有機廢水的處理一直是工業化生產過程中面臨的難題之一。有機廢水的處理方法主要有化學法，如電解法、光催化法、混凝法、氧化法等;物理法，如吸附法、膜分離法等;生化法，如厭氧好氧工藝等。目前通常采用化學法、生化法、物理法的結合來處理有機廢水，而對于高色度的有機廢水一般采用生化脫色或者后期深度處理脫色的處理方法。一般的生物好氧處理方法、生物膜方法及厭氧消化方法，雖然對廢水中的有機物有較好的去除效果，但對廢水色度的去除效果并不理想，而廢水中色度過高會影響到廢水中有機物的處理，最終影響有機廢水的整體處理效率、增加處理成本。針對后期脫色或生化脫色存在脫色效果不穩定、脫色成本較高等問題，研究一種高色度有機廢水的預處理技術十分必要。在進行后期深度處理、生化處理之前先對高色度有機廢水進行預處理，以便能夠在后期深度處理時提高處理效率，降低后期生化處理的負荷。

　　發明內容

　　本實用新型要解決的技術問題是提供一種脫色效果好、成本低的高色度有機廢水的預處理系統。

　　為解決上述技術問題，本實用新型采用如下技術方案：

　　設計一種高色度有機廢水的預處理系統，包括吸附池和光催化池，在所述吸附池的中下部設有廢水進水管、與所述進水管相連通的布水管，在所述進水管上設有進水泵和進水閥，在所述布水管上均勻布設有一定數量的布水口;

　　在所述吸附池的中上部設有活性污泥進泥管、與所述進泥管相連通的布泥管，在所述進泥管上設有進泥泵和進泥閥，在所述布泥管上均勻布設有一定數量的布泥口;在所述吸附池的底部設有排泥管，在所述排泥管上設有排泥閥;

　　在所述吸附池的上部設有與所述光催化池的下部進水口相連通的導流管;在所述光催化池內自下而上依次間隔設有紫外光燈管和過濾層;在所述光催化池上部設有出水管。

　　采用本實用新型高色度有機廢水的預處理系統的有益效果在于，在對高色度有機廢水進行后期深度處理和生化處理之前進行預處理，能夠有效降低有機廢水的色度，去除其中難以生物降解的有機物、提高有機廢水的生化性，進而在后期深度處理時提高處理效率，降低后期生化處理的負荷，有利于提高整體的廢水處理效率、降低成本。

　　優選的：所述布水口的總面積為所述吸附池底面積的15%-20% ，所述布泥口的總面積為所述吸附池底面積的5%-15%，通過合理的布水口、布泥口的設置，可以設定和調節廢水的進水量、流速以及廢水與活性污泥的比例，以達到更好的脫色和吸附效果。

　　優選的，在所述光催化池底部設有曝氣裝置，所述曝氣裝置為微孔曝氣器，利用曝氣將光催化池內的廢水進行攪拌和充氧，使得光催化池內的溶解氧含量更加充分，進而能夠提高催化氧化效率。

　　優選的，所述吸附池的排泥管為虹吸式排泥管，能夠使吸附池排泥更暢通，提高排泥效率。

　　優選的，所述紫外光燈管在所述光催化池的同一側池壁上平行安裝，使燈管分布均勻，用紫外線照射提高廢水的催化氧化效果;或所述紫外光燈管在所述光催化池的兩側池壁上平行安裝，可使紫外線照射強度提高，能夠進一步增強催化氧化效果。

　　進一步優選的，所述光催化池內的過濾層為活性炭過濾層、TiO2過濾層或活性炭與TiO2的混合過濾層。廢水由光催化池的下部向上流動，進行上升式過濾時，多個活性炭過濾層能夠去除廢水中大部分難以生物降解的有機物;TiO2過濾層或活性炭與TiO2的混合過濾層，能夠在過濾難以生物降解的有機物的同時還能進一步去除廢水的色度，達到更好的過濾和脫色效果。
