申請日2014.01.13

　　公開(公告)日2014.09.03

　　IPC分類號G01N33/18; G01N1/20

　　摘要

　　本實用新型涉及一種廢水取樣裝置以及廢水監測系統，包括取樣槽，傳感器伸入至所述取樣槽的廢水中進行廢水監測;所述廢水取樣裝置還包括用于清洗所述傳感器的清洗裝置，所述清洗裝置伸入至所述取樣槽中并位于所述傳感器的一側。通過所述清洗裝置對傳感器進行清洗，有效地降低了傳感器上污染物指標黏著，增加了數據監測的準確性，同時有效減少廢水取樣裝置和監測儀表清洗周期。

　　權利要求書

　　1.一種廢水取樣裝置，包括一取樣槽，一傳感器伸入至所述取樣槽的廢水中進行廢水監測，其特征在于，所述廢水取樣裝置還包括用于清洗所述傳感器的清洗裝置，所述清洗裝置伸入至所述取樣槽的廢水中并位于所述傳感器的一側。

　　2.如權利要求1所述的廢水取樣裝置，其特征在于，所述取樣槽具有廢水入口以及廢水出口，所述廢水入口和廢水出口設置于所述取樣槽相對的側壁上。

　　3.如權利要求1所述的廢水取樣裝置，其特征在于，所述清洗裝置包括氣洗管道、氣洗控制閥門以及清洗噴頭，所述氣洗管道一端連接于一供氣裝置，另一端與所述清洗噴頭連接，所述氣洗控制閥門設置于所述氣洗管道上。

　　4.如權利要求1所述的廢水取樣裝置，其特征在于，所述清洗裝置包括水洗管道、水洗控制閥門以及清洗噴頭，所述水洗管道一端連接于一供水裝置，另一端與所述清洗噴頭連接，所述水洗控制閥門設置于所述水洗管道上。

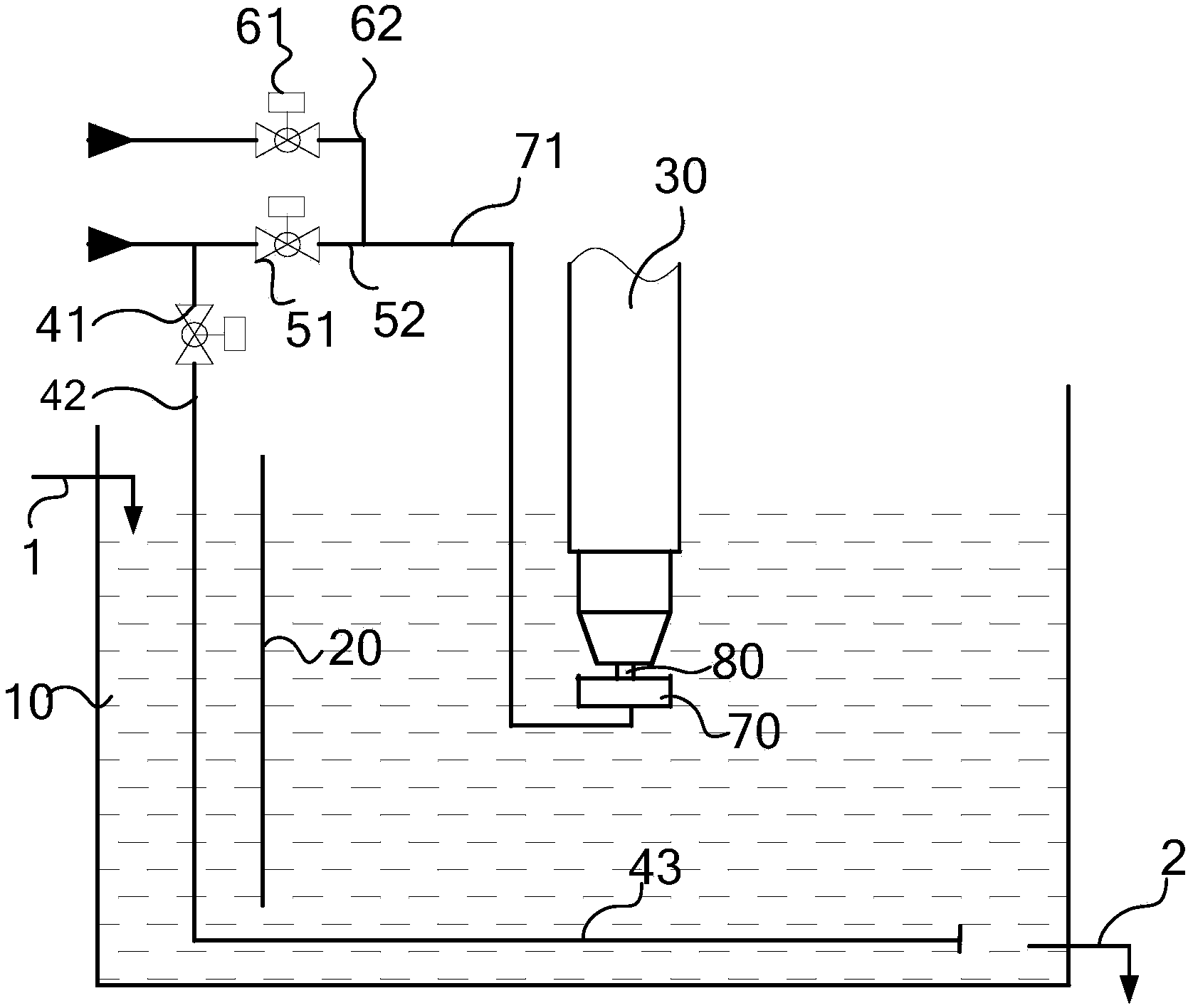

　　5.如權利要求1所述的廢水取樣裝置，其特征在于，所述清洗裝置包括氣洗管道、氣洗控制閥門、水洗管道、水洗控制閥門、連接管道以及清洗噴頭，所述氣洗管道一端連接于一供氣裝置，所述氣洗控制閥門設置于所述氣洗管道上，所述水洗控制閥門設置于所述水洗管道上，所述水洗管道一端連接于一供水裝置，所述氣洗管道和水洗管道的另一端通過所述連接管道與所述清洗噴頭連接。

　　6.如權利要求3或4或5所述的廢水取樣裝置，其特征在于，所述清洗噴頭為圓形，表面設置有若干孔洞。

　　7.如權利要求1所述的廢水取樣裝置，其特征在于，所述廢水取樣裝置還包括曝氣裝置，所述曝氣裝置伸入至所述取樣槽的廢水中。

　　8.如權利要求7所述的廢水取樣裝置，其特征在于，所述曝氣裝置包括管壁上開有多個通孔的曝氣管道、曝氣連接管道和曝氣控制閥門，所述曝氣控制閥門設置于曝氣連接管道上，所述曝氣管道一端與曝氣連接管道連接。

　　9.如權利要求8所述的廢水取樣裝置，其特征在于，所述曝氣連接管道豎直向下，并在距離所述取樣槽的底部3～5cm處水平延伸，截止于距離廢水出口 10～20cm位置，并封閉管口。

　　10.如權利要求9所述的廢水取樣裝置，其特征在于，所述曝氣管道上的通孔均勻分布。

　　11.如權利要求8所述的廢水取樣裝置，其特征在于，所述廢水取樣裝置還包括設置于所述取樣槽中的擋流板和固定支架，所述擋流板位于所述曝氣連接管道和清洗裝置之間，所述傳感器設置于所述固定支架上。

　　12.一種廢水監測系統，包括一傳感器，其特征在于，還包括如權利要求1所述的廢水取樣裝置。

　　說明書

　　廢水取樣裝置以及廢水監測系統

　　技術領域

　　本實用新型涉及集成電路制造領域，特別涉及一種廢水取樣裝置以及廢水 監測系統。

　　背景技術

　　集成電路制造領域的工業廢水主要含有兩個來源：一是集成電路器件電鍍 產生的電鍍廢水，包括電鍍廢液及電鍍清洗廢水，污染物指標主要體現在酸堿 和金屬銅離子;二是集成電路器件電鍍工序前處理和電鍍工序廢氣處理，污染 物體現在酸堿和磷酸鹽。這些污染必須經過投加化學反應藥劑，與廢水進行混 凝反應，將廢水中的污染物從廢水中分離出來，達到凈化目的，最后進入到排 污管道。

　　一般的，采用廢水監測系統進行廢水監控，所述廢水監測系統包括污染物 監測與記錄部分以及廢水取樣裝置。通常在排污管道排污口前加裝廢水取樣裝 置進行廢水采樣。污染物監測與記錄部分負責廢水排放污染物的采集與監測， 通常由傳感器、污染物指標記錄儀等組成，將傳感器伸入到廢水取樣裝置中的 廢水內，用于監測廢水的酸堿度(pH)、化學需氧量(COD，Chemical Oxygen Demand)、氮磷濃度、固體懸浮物濃度(SS，Suspended solid)等。

　　然而，由于工業廢水水質較臟，在廢水取樣裝置中容易形成分層沉淀，或 粘結到用于監測的傳感器上，影響監測的持續性、穩定性與準確性。

　　發明內容

　　本實用新型的目的提供一種廢水取樣裝置，以提高廢水監測的持續性、穩 定性與準確性。

　　為了解決上述技術問題，本實用新型提供了一種廢水取樣裝置，所述廢水 取樣裝置包括一取樣槽，一傳感器伸入至所述取樣槽的廢水中進行廢水監測， 其特征在于，所述廢水取樣裝置還包括用于清洗所述傳感器的清洗裝置，所述 清洗裝置伸入至所述取樣槽的廢水中并位于所述傳感器的一側。

　　可選的，所述取樣槽具有廢水入口以及廢水出口，所述廢水入口和廢水出 口設置于所述取樣槽相對的側壁上。

　　可選的，所述清洗裝置包括氣洗管道、氣洗控制閥門以及清洗噴頭，所述 氣洗管道一端連接于一供氣裝置，另一端與所述清洗噴頭連接，所述氣洗控制 閥門設置于所述氣洗管道上。

　　可選的，所述清洗裝置包括水洗管道、水洗控制閥門以及清洗噴頭，所述 水洗管道一端連接于一供水裝置，另一端與所述清洗噴頭連接，所述水洗控制 閥門設置于所述水洗管道上。

　　可選的，所述清洗裝置包括氣洗管道、氣洗控制閥門、水洗管道、水洗控 制閥門、連接管道以及清洗噴頭，所述氣洗管道一端連接于一供氣裝置，所述 氣洗控制閥門設置于所述氣洗管道上，所述氣洗控制閥門設置于所述氣洗管道 上，所述水洗控制閥門設置于所述水洗管道上，所述水洗管道一端連接于一供 水裝置，所述氣洗管道和水洗管道的另一端通過所述連接管道與所述清洗噴頭 連接。

　　可選的，所述清洗噴頭為圓形，表面設置有若干孔洞。

　　可選的，所述廢水取樣裝置還包括曝氣裝置，所述曝氣裝置伸入至所述取 樣槽的廢水中。

　　可選的，所述曝氣裝置包括曝氣管道、曝氣連接管道和曝氣控制閥門，所 述曝氣控制閥門設置于曝氣連接管道上。

　　可選的，所述曝氣連接管道豎直向下，并在距離所述取樣槽的底部3～5cm 處水平延伸，延伸至距離廢水出口10～20cm位置。

　　可選的，所述廢水取樣裝置還包括設置于所述取樣槽中的擋流板和固定支 架，所述擋流板位于所述曝氣連接管道和清洗裝置之間，所述傳感器設置于所 述固定支架上。

　　根據本實用新型的另一面，還提供一種廢水監測系統，所述廢水監測系統 包括傳感器，還包括如上所述的廢水取樣裝置。

　　與現有技術相比，本實用新型的廢水取樣裝置加設了清洗裝置，通過清洗 裝置對傳感器進行清洗，有效地降低了傳感器上污染物黏著，增加了數據監測 的持續性、穩定性與準確性，同時有效減少廢水取樣裝置和監測儀表清洗周 期。

　　進一步的，本實用新型的廢水取樣裝置還加設曝氣裝置，使廢水取樣裝置 內各處液體混合均勻，保證能夠持續、穩定地監測數據。

　　另外，本實用新型的廢水監測系統由于使用了廢水取樣裝置，使得廢水監 測能持續、穩定與準確地進行，并減少了廢水取樣裝置和監測儀表的清洗周 期。
