申請日2014.01.13

　　公開(公告)日2014.07.23

　　IPC分類號C02F3/12; C02F3/10

　　摘要

　　本實用新型涉及廢水分離膜架，包括模架本體，所述模架本體包括設在模架本體上端的上定位架、設在模架本體下端的下定位架、設在上定位架上的膜片定位架、設在模架本體側部的積水管和曝氣管、設在模架本體底部的若干支腳，所述模架本體位于膜片定位架兩側設有保護罩，本結構設計一種便于裝載反應中產生的積水同時加強了膜片固定的效果的膜架，提高結構安全穩定性，安裝方便。

　　權利要求書

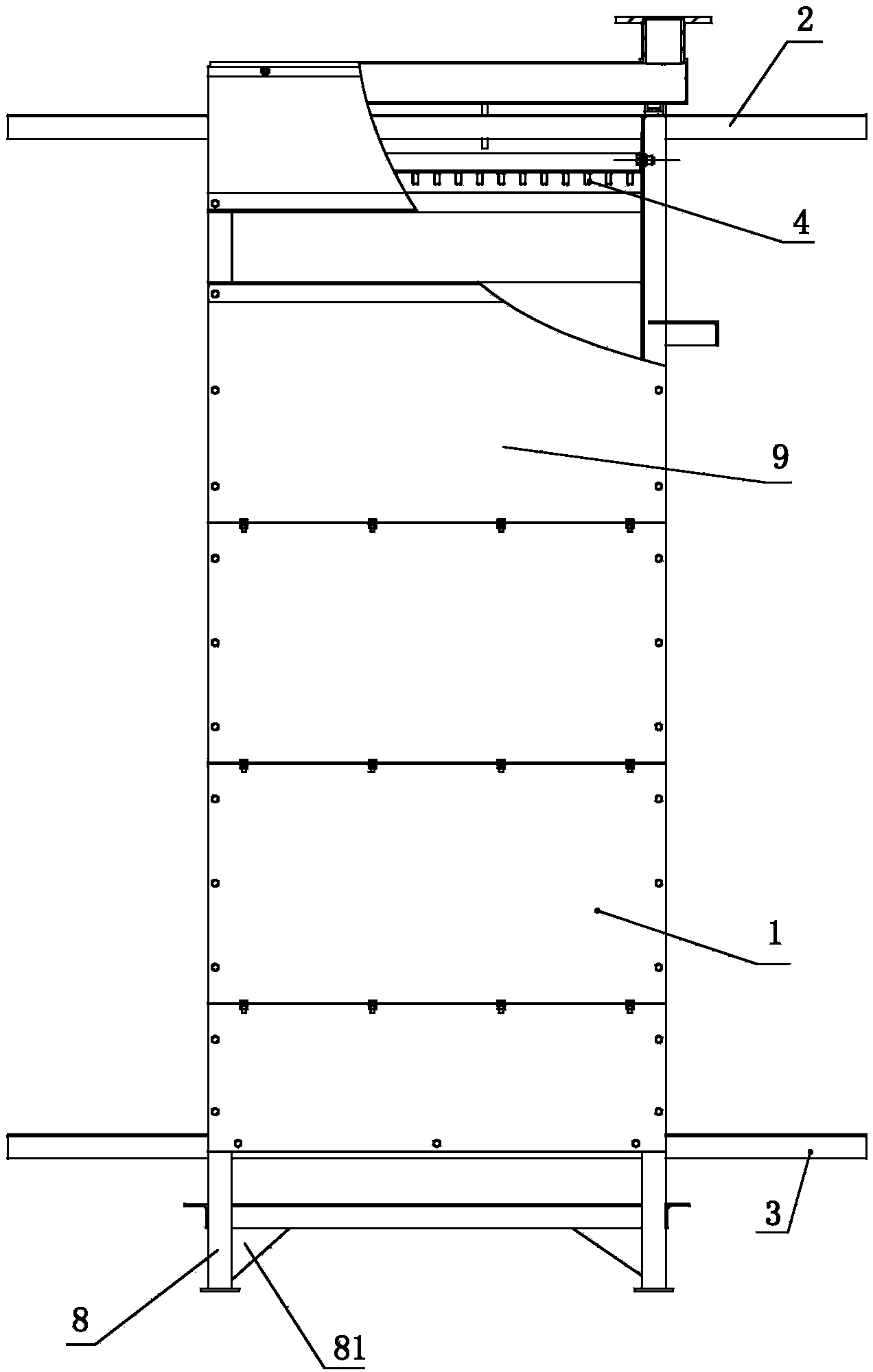

　　1.廢水分離膜架，包括模架本體(1)，其特征是：所述模架本體(1)包括設在 模架本體(1)上端的上定位架(2)、設在模架本體(1)下端的下定位架(3)、 設在上定位架(2)上的膜片定位架(4)、設在模架本體(1)側部的積水管 (5)和曝氣管(6)、設在模架本體(1)底部的若干支腳(8)，所述模架本 體(1)位于膜片定位架(4)兩側設有保護罩(7)。

　　2.根據權利要求1所述的廢水分離膜架，其特征是：所述膜片定位架(4)包括 水平設置的角鋼板(41)、設在角鋼板(41)上部的若干個排列均勻的方管(42)、 設在角鋼板(41)兩側的鋼板(43)。

　　3.根據權利要求1所述的廢水分離膜架，其特征是：所述保護罩(7)包括U形 罩(71)、設在U形罩(71)兩側水平延伸的連接部(72)。

　　4.根據權利要求1所述的廢水分離膜架，其特征是：所述支腳(8)設有四個并 且沒有支腳(8)上均設有一個三角支撐板(81)。

　　5.根據權利要求1所述的廢水分離膜架，其特征是：所述上定位架(2)和下定 位架(3)相互平行。

　　6.根據權利要求1所述的廢水分離膜架，其特征是：所述模架本體(1)周圍設 有側板(9)。

　　說明書

　　廢水分離膜架

　　技術領域

　　本實用新型具體涉及廢水分離膜架。

　　背景技術

　　膜-生物反應器工藝(MBR工藝)是膜分離技術與生物技術有機結合的新型廢 水處理技術。它利用膜分離設備將生化反應池中的活性污泥和大分子有機物截 留住，省掉二沉池�；钚晕勰酀舛纫虼舜蟠筇岣�，水力停留時間和污泥停留時 間可分別控制，而男講解的物質在反應器中不斷反應、降解。因此，膜-生物反 應器工藝通過膜分離技術大大提高了生物反應器的功能。與傳統的生物處理方 法相比，具有生化效率高、抗負荷沖擊能力強、出水水質穩定、占地面積小、 排泥周期長，易實現自動控制等優點，而這一膜生物反應一般在相應結構的模 架上才能進行，以往的模架結構都比較簡單，也不太穩定，使用壽命短，同時 影響了膜片的分離效率。

　　發明內容

　　本實用新型所要解決的技術問題在于提供廢水分離膜架，設計一種便于裝 載反應中產生的積水同時能夠加強膜片固定的效果的膜架，提高結構安全穩定 性，安裝方便。

　　為解決上述現有的技術問題，本實用新型采用如下方案：廢水分離膜架， 包括模架本體，所述模架本體包括設在模架本體上端的上定位架、設在模架本 體下端的下定位架、設在上定位架上的膜片定位架、設在模架本體側部的積水 管和曝氣管、設在模架本體底部的若干支腳，所述模架本體位于膜片定位架兩 側設有保護罩。

　　作為優選，所述膜片定位架包括水平設置的角鋼板、設在角鋼板上部的若 干個排列均勻的方管、設在角鋼板兩側的鋼板，本結構膜片定位架由角鋼板、 設在角鋼板兩端的鋼板和若干方管組成，結構比較緊湊、穩定。

　　作為優選，所述保護罩包括U形罩、設在U形罩兩側水平延伸的連接部， 本結構保護罩由U形罩和設在U形罩的連接部組成，結構簡單、制造方便，同 時保護罩對膜片定位架具有一定的定位和保護的作用。

　　作為優選，所述支腳設有四個并且沒有支腳上均設有一個三角支撐板，本 結構支腳設有四個，加強結構穩定性，支腳上的三角支撐板進一步加強支腳的 穩定效果。

　　作為優選，所述上定位架和下定位架相互平行，本結構上定位架和下定位 架相互平行，加強結構的穩定效果，結構合理。

　　作為優選，所述模架本體周圍設有側板，本結構模架本體周圍的側板加強 了模架本體的穩定性，同時具有一定的保護作用。

　　有益效果：

　　本實用新型采用上述技術方案提供廢水分離膜架，設計一種便于裝載反應 中產生的積水同時加強了膜片固定的效果的膜架，提高結構安全穩定性，安裝 方便。
