申請日2014.01.13
公開(公告)日2014.04.30
IPC分類號C02F11/12
摘要
本發明屬于污水處理領域，特別涉及雙向螺旋擠壓污泥脫水機。雙向螺旋擠壓污泥脫水機，由篩網和篩網支撐骨架組成的過濾組件置于機架中，篩網緊密置于篩網支撐骨架內;螺旋葉片通過內襯裝置固定在主軸上并置于篩網內部。本發明提供的設備具有無需采用濾餅、脫水封閉進行、無運行噪音、磨損小、結構簡單、維修方便的特點。
權利要求書

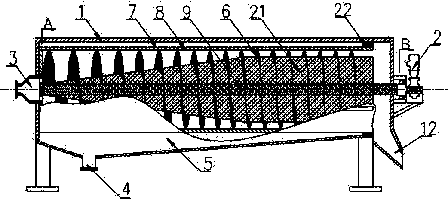

1.雙向螺旋擠壓污泥脫水機，其特征在于：由篩網(8)和篩網支撐骨架(7)組成的過濾組件置于機架(1)中，篩網(8)緊密置于篩網支撐骨架(7)內;螺旋葉片(6)通過內襯裝置(22)固定在主軸(9)上并置于篩網(8)內部;主軸(9)通過主軸支撐架軸承(18)置于主軸支撐架(17)內側，主軸支撐架(17)與進料口(3)相連并通過進料口(3)固定在機架(1)上;主軸支撐架(17)另一端通過篩網支撐骨架軸承(23)固定在機架(1)上;機架(1)底部設有集水槽(5)和濾液出口(4);在螺旋葉片(6)末端的機架(1)一側設有濾餅出口(12);過濾組件的運動方向與主軸(9)的運動方向相反。
2.如權利要求1所述的雙向螺旋擠壓污泥脫水機，其特征在于：過濾組件及主軸(9)的運動方向由動力系統齒輪(19)、篩網支撐骨架齒輪(20)和主軸齒輪(21)控制;動力系統齒輪(19)置于篩網支撐骨架齒輪(20)和主軸齒輪(21)之間，驅動篩網支撐骨架齒輪(20)和主軸齒輪(21)作反方向運動。
3.如權利要求2所述的雙向螺旋擠壓污泥脫水機，其特征在于：螺旋葉片(6)各葉片之間的距離在污泥傳送方向逐漸由大變小。
4.如權利要求3所述的雙向螺旋擠壓污泥脫水機，其特征在于：內襯裝置(22)的外徑在污泥傳送方向逐漸由小變大，內襯裝置(22)和篩網(8)之間的間隙大于1.5cm后保持不變至螺旋葉片(6)末端所述的雙向螺旋擠壓。
5.如權利要求3所述的雙向螺旋擠壓污泥脫水機，其特征在于：過濾組件的外徑在污泥傳送方向逐漸由大變小，螺旋葉片(6)的間距也逐漸由大變小，過濾組件和篩網(8)之間的間隙大于1.5cm后保持不變至螺旋葉片(6)末端所述的雙向螺旋擠壓。
6.如權利要求4或5所述的雙向螺旋擠壓污泥脫水機，其特征在于：在濾液出口(4)還接有抽空泵(24)。
7.如權利要求6所述的雙向螺旋擠壓污泥脫水機，其特征在于：濾網(8)接有直流電正極(25)，內襯裝置(22)接有直流電負極(26)。
8.如權利要求7所述的雙向螺旋擠壓污泥脫水機，其特征在于：所述的雙向螺旋擠壓污泥脫水機還包括調壓板(10)，調壓板(10)置于螺旋葉片(6)末端，并通過調壓彈簧(11)固定在機架(1)上。
9.如權利要求8所述的雙向螺旋擠壓污泥脫水機，其特征在于：所述的雙向螺旋擠壓污泥脫水機還包括沖洗水管(13)，沖洗水管(13)置于篩網支撐骨架(7)外側。
10.如權利要求9所述的雙向螺旋擠壓污泥脫水機，其特征在于：所述的雙向螺旋擠壓污泥脫水機還包括密封板(15), 密封板(15)通過密封板支撐軸承(16)置于主軸支撐架(17)外側。
11.如權利要求10所述的雙向螺旋擠壓污泥脫水機，其特征在于：篩網(8)與密封板(15)之間還設有銅密封圈(14)。
說明書
雙向螺旋擠壓污泥脫水機
技術領域
本發明屬于污水處理領域，特別涉及雙向螺旋擠壓污泥脫水機。
背景技術
我國目前的城市污水處理廠約2389座，隨著中國城市化進程的加快，城市污水處理廠仍不斷增加，污泥產量也呈持續快速增長之勢。今后十年，是我國城市污水處理廠建設發展的主要時期，到2020年重點城市和非重點城市污水處理率分別達到不低于70%和60%的目標，需新建污水處理廠2000多座，項目建設總需求3800億元。正在運行中的城市污水處理廠，每天將要產生約3600余萬噸的污泥(含水率在96%左右)，對于產生的污泥，如果不予以有效的處理和處置，仍然會污染環境，使污水處理廠的功能不能完全發揮。
污泥脫水處理是污泥處理的主要的預處理環節，經濃縮脫水后的污泥其體積大為縮小，不但減輕了對環境的二次污染，也為污泥的后續處理處置節如厭氧消化、好氧發酵以及資源的綜合利用創造了極有利的條件。污泥機械脫水使用最多的四種方式為板框式、帶式、離心式和疊螺式污泥脫水機。
以上幾種脫水設備己有一定的使用歷史，但具體使用過程中發現存在不少缺陷，例如濾布會易堵塞且濾布易破損、污泥脫水敞開進行，現場環境差、臭味大、濕氣大、有振動噪聲且設備結構較復雜和磨損相對較大，日常維修保養費用較大等。
發明內容
本發明針對現有污泥脫水機械存在的缺陷，提供一種無需采用濾餅、脫水封閉進行、無運行噪音、磨損小、結構簡單、維修方便的雙向螺旋擠壓污泥脫水機。
本發明的發明目的是通過以下技術方案實現的。
雙向螺旋擠壓污泥脫水機，由篩網和篩網支撐骨架組成的過濾組件置于機架中，篩網緊密置于篩網支撐骨架內;螺旋葉片通過內襯裝置固定在主軸上并置于篩網內部;主軸通過主軸支撐架軸承置于主軸支撐架內側，主軸支撐架與進料口相連并通過進料口固定在機架上;主軸支撐架另一端通過篩網支撐骨架軸承固定在機架上;機架底部設有集水槽和濾液出口;在螺旋葉片末端的機架一側設有濾餅出口;過濾組件的運動方向與主軸的運動方向相反。
進一步，過濾組件及主軸的運動方向由動力系統齒輪、篩網支撐骨架齒輪和主軸齒輪控制;動力系統齒輪置于篩網支撐骨架齒輪和主軸齒輪之間，驅動篩網支撐骨架齒輪和主軸齒輪作反方向運動。
進一步，螺旋葉片各葉片之間的距離在污泥傳送方向逐漸由大變小。
進一步，內襯裝置的外徑在污泥傳送方向逐漸由小變大，內襯裝置和篩網之間的間隙大于1.5cm后保持不變至螺旋葉片末端所述的雙向螺旋擠壓。
進一步，過濾組件的外徑在污泥傳送方向逐漸由大變小，螺旋葉片的間距也逐漸由大變小，過濾組件和篩網之間的間隙大于1.5cm后保持不變至螺旋葉片末端所述的雙向螺旋擠壓。
進一步，在濾液出口還接有抽空泵。
進一步，濾網(8)接有直流電正極，內襯裝置(22)接有直流電負極。
進一步，所述的雙向螺旋擠壓污泥脫水機還包括調壓板，調壓板置于螺旋葉片末端，并通過調壓彈簧固定在機架上。
進一步，所述的雙向螺旋擠壓污泥脫水機還包括沖洗水管，沖洗水管置于篩網支撐骨架外側。
進一步，所述的雙向螺旋擠壓污泥脫水機還包括密封板, 密封板通過密封板支撐軸承置于主軸支撐架外側。
進一步，篩網與密封板之間設有銅密封圈。
本發明具有下述優點：
(1)結構簡單緊湊。本發明結構簡單緊湊，克服了以往脫水設備為了達到預期的過濾效果而尺寸大、占地面積大的缺點。 (2)脫水性能好。與目前的高分子系列脫水機相比，本發明固相捕獲率高，能得到更低含水率的脫水濾餅，并且通過對機器轉速、進泥量、出口進口壓力等的調節也能夠調整濾餅的含水率，能輕易地在不需要低濾餅含水率時做出對應。 (3)無噪音，能耗低，運行安全。本發明只需一臺電機帶動，供料壓力僅需10至20kPa，功力消耗低，而且該機在低轉速下運轉，運行穩定安全。 (4)操作空間密閉，無污染。在整個運行過程中，設備基本無泄露，使得工人工作環境良好，而且處理場所無需使用特殊設備來處理臭氣。 (5)故障點少，維修管理容易。本發明開、停機容易，運行過程自動控制，所需人工少，管理容易，維修保養費用低。
