申請日2014.01.13

　　公開(公告)日2014.04.30

　　IPC分類號C02F3/32

　　摘要

　　本發明屬于環保技術領域，具體涉及一種人工濕地污水處理系統。本發明通過簡單的閥門開閉操作實現水平潛流人工濕地與上行垂直潛流濕地及下行垂直潛流濕地間的相互轉換，且在循環泵的作用下可以實現污水的循環處理，同時，采用網箱將基質分為若干小單元以實現基質與濕地植物的靈活組合。與單一類型人工濕地相比，能豐富污染物的去除過程，有效利用各類型人工濕地優點，有效提高污染物處理效率，同時延長濕地使用壽命，因而在污水處理方面具有明顯優勢�？纱�聯使用三類人工濕地用以處理同一種污水，可實現三類人工濕地的輪替使用，可通過網箱的使用使不同類型的基質與濕地植物得以靈活組合配對使用。

　　權利要求書

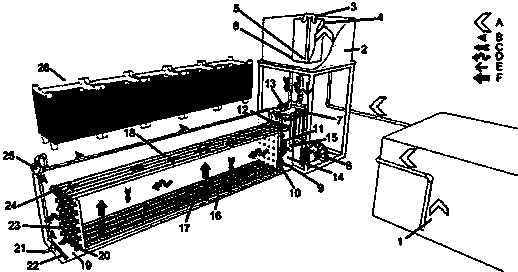

　　1.一種組合型人工濕地污水處理系統，其特征是：由總水箱(1)、 低渾濁度污水箱(2)、污水進水管(3)、高渾濁度污水箱(4)、 高渾濁度污水出水口(5) 低渾濁度污水出水口(6)、高渾濁度污水進水閥門(7)、曝氣風機(8)、循環水路出水口(9)、上行流入水控制閥門(10)、多維度水平潛流入水控制閥門(11)、下行流入水控制閥門(12) 低渾濁度污水進水閥門(13)、人工濕地布水小室(14)、布水小室污水進水口(15)、曝氣管(16)、上行流布水管兼下行流出水管(17)、下行流布水管兼上行流出水管(18)、人工濕地集水小室(19)、下行流出水控制閥門(20)、人工濕地集水小室出口(21)、循環水路入水口(22)、多維度水平潛流出水控制閥門(23)、上行流出水控制閥門(24)、循環泵(25)及基質網箱(26)構成，總水箱(1)頂部預留檢查孔，在短邊側頂部開小孔鏈接進水管，在長邊側面底部開小孔，焊接PPR管連接循環泵，后接入高渾濁度污水箱(3)，外箱為低渾濁度污水箱(2)，內箱為高渾濁度污水箱(3)，外箱和內箱組成回型水箱，高渾濁度污水箱(3)底部開兩個小孔，一個孔一端接六分PPR管至總水箱(1)，另一端接六分PPR管熱熔而成的污水進水管(3)，另一孔為高濃度污水出水口(5)，外箱為低渾濁度污水箱(2)，底部開一個小孔，為低渾濁度污水出水口(6)，高濃度污水出水口(5)和低濃度污水出水口(6)通過球形閥高渾濁度污水進水閥門(7)和低渾濁度污水進水閥門(13)控制，分別由球形閥下行流入水控制閥門(12)和六分PPR管熱熔而成的布水小室污水進水管口(15)，進入由PPR擋板隔開的人工濕地布水小室(14)和下行流布水管兼上行流出水管(18)，PPR擋板以長0.2m，寬0.1m的間隔設25個點，每個點安裝球形閥，即為多維度水平潛流入水控制閥門(11)，PPR擋板底部一排5個球形閥為上行流入水控制閥門(10)，下行流布水管兼上行流出水管(18)為五根長3m的PPR六分管，其上每隔3mm開一小孔，管的兩端分別通過熱熔連入下行流入水控制閥門(12)和上行流出水控制閥門(24)，上行流布水管兼下行流出水管(17)為五根PPR六分管，其上每隔3mm開一小孔，管的兩端分別通過熱熔連入上行流入水控制閥門(10)和下行流出水控制閥門(20)，系統主體水槽末端同樣以PPR擋板隔出人工濕地集水小室(19)，PPR擋板以長0.2m，寬0.1m的間隔設25個點，每個點安裝球形閥，即為多維度水平潛流出水控制閥門(23)，PPR擋板底部一排5個球形閥為下行流出水控制閥門(20)，人工濕地集水小室(19)一端開小孔，熱熔接入六分管，即為人工濕地集水小室出口(21)，五個長寬高分別為0.6m，0.5m，0.5m的鋁合金材質網箱可排成一列置于系統主體水槽中，為基質網箱(26)，系統主體水槽側面安裝功率為370w的曝氣風機(8)，曝氣風機(8)接五根曝氣管(16)，置于水槽底部，上行流布水管兼下行流出水管(17)旁邊，人工濕地布水小室(14)放入由1寸PPR管熱熔成的L型管，為循環水路出水口(9)，一寸PPR管沿系統主體水槽邊固定，接入循環泵(25)，循環泵(25)另一端接入置于人工濕地集水小室(19)的由1寸PPR管熱熔成的L型管，即為循環水路入水口(22)。

　　說明書

　　組合型人工濕地污水處理系統

　　技術領域

　　本發明屬于環保技術領域，具體涉及一種組合型人工濕地污水處理系統。

　　背景技術

　　水是生命存在與經濟發展的必要條件，同樣是構成人體組織的重要部分，然而人類的活動會使大量的工業、農業和生活廢棄物排入水中，使水體受到污染。全世界每年約有4200多億立方米的污水排入江河湖海，污染了5.5萬億立方米的淡水，這相當于全球徑流總量的14%以上。日趨加劇的水污染，已對人類的生存安全構成重大威脅，成為人類健康、經濟和社會可持續發展的重大障礙，因此污水治理是關系到國計民生的重要問題。

　　人工濕地處理系統以其緩沖容量大、處理效果好、工藝簡單、投資省、運行費用低等特點成為近些年污水處理技術問題上的研究熱點。人工濕地是一個綜合的生態系統，它應用生態系統中的物種共生、物質循環再生原理，結構與功能協調原則，在促進廢水中污染物質良性循環的前提下，充分發揮資源的生產潛力，防止環境再污染，獲得污水處理與資源化的最佳效益。

　　目前使用人工濕地處理污水方面主要授權或公開的專利包括：人工濕地種植木本植物處理污水的方法(199595112488.9)、人工濕地污水處理裝置(200202134344.6)、污水的組合人工濕地處理的系統和方法(200303157161.1)、復合型濕地自流凈化污染河水方法(200410014927.7)、丁壩型上向流潛流濕地(200510126150.8)、沸石與石灰石人工濕地污水處理裝置(200520143198.5)、一種石英砂人工濕地污水處理裝置(200520143199.X)、一種用于污水處理的立體型人工濕地系統( 200710164456.1)、水上型人工濕地及凈水方法(200710053250.1)、強化復合填料多級交替人工濕地污水處理工藝及其裝置(200710190227.7)、立體微型人工濕地污水處理裝置(200720082827.7)、單體微型人工濕地污水處理裝置(200720082828.1)、臺階式復合垂直流人工濕地污水處理裝置(200910198201.6)、一種多層預埋微生物垂直流人工濕地污水處理裝置(200920195583.2)、一種富營養化水體的景觀型復合人工濕地處理裝置(201020294164.7)、微納米氣浮垂直潛流式人工濕地污水處理裝置(201020592468.1)、自然曝氣垂直潛流式人工濕地污水處理裝置(201020592643.7)、生化膜自動曝氣垂直潛流式人工濕地污水處理裝置(201020592920.4)、一種太陽能驅動微動力人工濕地污水處理裝置(201120287217.7)、一種人工濕地污水處理裝置(201110312695.3)、一種低溫連續運行的人工濕地污水處理裝置(201210004222.1)、人工濕地污水處理裝置(201220397403.0)、農村戶用人工濕地污水處理裝置(201320166253.7)、滯留溝式人工濕地污水處理裝置(201320346964.2)等等。但上述技術和專利集中于單一類型人工濕地改進研究或不同類型人工濕地用于處理污水的組合研究，無法實現同一套設備在不同類型人工濕地間的轉換，也無法以一套系統實現不同類型人工濕地串聯處理污水，更無法實現人工濕地基質與植物的靈活組合與替換。

　　因此，建立一種占地面積小，且操作簡單的結合各類型人工濕地優點的人工濕地綜合系統將在污水處理方面具有重要應用價值。

　　發明內容

　　本發明的目是提供一種組合型人工濕地污水處理系統，在現有設備基礎上通過簡單的閥門開閉操作實現水平潛流人工濕地與上行垂直潛流濕地及下行垂直潛流濕地間的相互轉換，且在循環泵的作用下可以實現污水的循環處理，同時，采用網箱將基質分為若干小單元以實現基質與濕地植物的靈活組合。與單一類型人工濕地相比，能豐富污染物的去除過程，有效利用各類型人工濕地優點，有效提高污染物處理效率，同時延長濕地使用壽命，因而在污水處理方面具有明顯優勢。

　　本發明采用的技術方案：

　　構建一個長4m，寬1m，高0.6m的水槽，人工濕地系統基質填充部分長度設定為3m，在水槽長度的0.5m和3.5m處分別設兩個1m×0.5m的擋板，隔出兩個長0.5m，寬1m，高0.5m的小室作為人工濕地系統的布水區與集水區。

　　在布水區與集水區的擋板上安裝閥門控制人工濕地水平方向的進排水，在水槽底部安放均勻布有小孔的PPR管，孔面朝上，在人工濕地基質上架設與水槽底部數量相同，位置一一對應的開有小孔的PPR管，孔面朝下。PPR管兩端安裝閥門以控制進排水。同時在基質底部，PPR管旁邊放置曝氣管。

　　下行垂直潛流濕地的控制：關閉底部PPR管的進水閥門、擋板上的閥門，上部PPR管的出水閥門，打開上部PPR管的進水閥門、底部PPR管的出水閥門

　　上行垂直潛流濕地的控制：關閉上部PPR管的進水閥門、擋板上的閥門，下部PPR管的出水閥門，打開下部PPR管的進水閥門、上部PPR管的出水閥門

　　水平潛流濕地的控制：關閉上部和下部PPR管的進出水閥門，打開擋板上的閥門。

　　下行垂直潛流濕地與水平潛流濕地串聯控制：首先關閉底部PPR管的進水閥門、擋板上的閥門，上部PPR管的出水閥門，打開上部PPR管的進水閥門、底部PPR管的出水閥門保證系統以下行垂直潛流濕地運轉，打開循環泵開關及擋板上的閥門，經下行垂直潛流濕地處理后的污水被泵入布水小室重新以水平方向進入濕地基質。

　　上行垂直潛流濕地與水平潛流濕地串聯控制：首先關閉上部PPR管的進水閥門、擋板上的閥門，下部PPR管的出水閥門，打開下部PPR管的進水閥門、上部PPR管的出水閥門保證系統以上行垂直潛流濕地運轉，打開循環泵開關及擋板上的閥門，經上行垂直潛流濕地處理后的污水被泵入布水小室重新以水平方向進入濕地基質。

　　水平潛流濕地的循環串聯控制：關閉上部和下部PPR管的進出水閥門，打開擋板上的閥門及循環泵，則系統以水平潛流濕地存在，污水在其中進行循環處理。

　　曝氣的控制：打開風機，則空氣通過系統底部曝氣管進入基質內，對其進行充氧。

　　不同基質與植物的組合：使用5個長寬高分別為0.6m，0.5m，0.6m的網箱對系統主體水槽進行分割，基質與植物可置于網箱之中，從而實現系統主體中不同類型基質與植物的靈活組合與替換。

　　本發明與現有技術相比的有益效果在于：

　　1本發明將上行流人工濕地、下行流人工濕地、水平潛流人工濕地三類人工濕地結合在同一個系統中，可根據污水特點靈活改變所需要的人工濕地類型;

　　2本發明可串聯使用三類人工濕地用以處理同一種污水或使污水被循環處理以達到更好的處理效率;

　　3 本發明可通過三類人工濕地的輪替使用達到污染物在基質中的均勻分布，避免局部堵塞的發生，以延長人工濕地的壽命。

　　4本發明可通過網箱的使用使不同類型的基質與濕地植物得以靈活組合配對使用，更方便與更換。
