申請日2010.06.21
公開(公告)日2011.05.04
IPC分類號C02F9/14
摘要

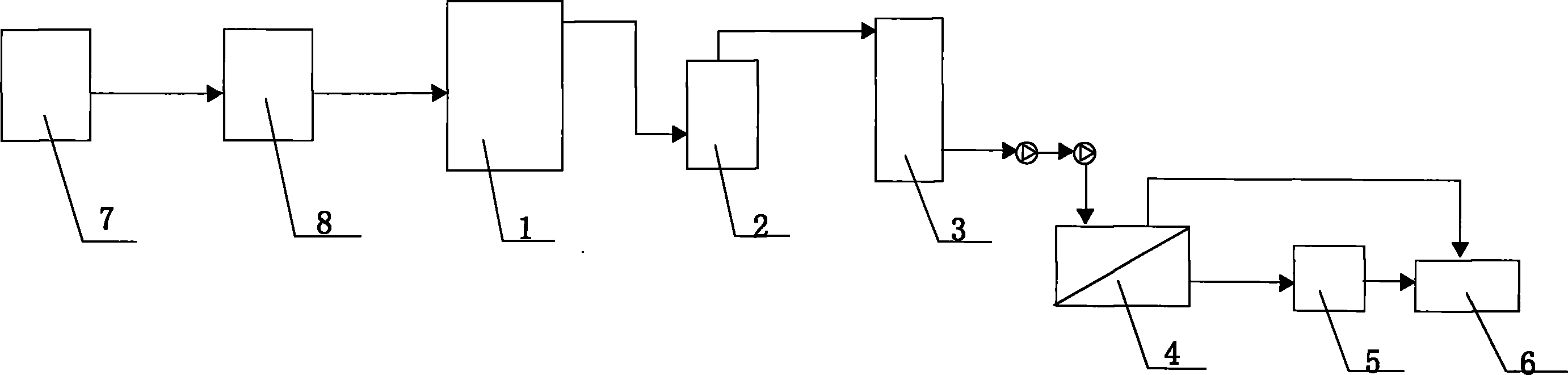

本實用新型公開了一種焦化廢水的臭氧、活性炭和雙膜法深度處理及回用裝置，其特征在于：所述裝置還包括膜生物反應器、臭氧接觸塔、活性炭濾塔、反滲透膜處理系統和濃水蒸發結晶系統;經過預處理和生化處理后的焦化廢水的出口與所述膜生物反應器連接;所述膜生物反應器的出水口與所述臭氧接觸塔連接;所述臭氧接觸塔的出水口與所述活性炭濾塔連接;所述活性炭濾塔的出水口將出水經反滲透給水泵和高壓泵串聯加壓后與所述反滲透膜處理系統連接;所述反滲透膜處理系統的一個出水口與所述濃水蒸發結晶系統連接，所述反滲透膜處理系統的另一個出口與回用水箱連接。本實用新型實現水資源的再利用及焦化廢水的零排放，社會效益十分顯著。
摘要附圖
權利要求書
1.一種焦化廢水的臭氧、活性炭和雙膜法深度處理及回用裝置，包括預處理系統和生化處理系統，其特征在于：所述裝置還包括膜生物反應器、臭氧接觸塔、活性炭濾塔、反滲透膜處理系統和濃水蒸發結晶系統;
經過預處理和生化處理后的焦化廢水的出口與所述膜生物反應器連接;所述膜生物反應器的出水口與所述臭氧接觸塔連接;所述臭氧接觸塔的出水口與所述活性炭濾塔連接;所述活性炭濾塔的出水口依次與反滲透給水泵和高壓泵連接，高壓泵出水口與所述反滲透膜處理系統連接;所述反滲透膜處理系統的一個出水口與所述濃水蒸發結晶系統連接，所述反滲透膜處理系統的另一個出口與回用水箱連接。
2.如權利要求1所述的焦化廢水的臭氧、活性炭和雙膜法深度處理及回用裝置，其特征在于：所述膜生物反應器中設有中空纖維絲狀膜。
3.如權利要求1所述的焦化廢水的臭氧、活性炭和雙膜法深度處理及回用裝置，其特征在于：所述的反滲透膜處理采用兩套反滲透膜系統串聯連接。
4.如權利要求1所述的焦化廢水的臭氧、活性炭和雙膜法深度處理及回用裝置，其特征在于：所述預處理系統包括除油池、調節池和浮選池;所述除油池、調節池和浮選池依次連接。
5.如權利要求1所述的焦化廢水的臭氧、活性炭和雙膜法深度處理及回用裝置，其特征在于：生化處理系統包括厭氧池、缺氧池、好氧池和回流沉淀池;所述厭氧池、缺氧池、好氧池和回流沉淀池依次連接。
說明書
焦化廢水的臭氧、活性炭和雙膜法深度處理及回用裝置
技術領域
本實用新型涉及工業廢水處理技術領域，尤其涉及一種焦化廢水的臭氧、活性炭和雙膜法深度處理及回用裝置。
背景技術
目前，焦化廢水處理普遍采用A/O生物脫氮處理技術，處理后污水水質指標可達到國家規定的排放標準，部分回用于濕法熄焦、除塵、煤氣水封等濁循環水系統作補充水。對焦化廢水的深度處理普遍采用砂濾、生物濾池、混凝處理等手段，盡管出水COD控制在100mg/L左右，懸浮物含量在30mg/L左右，但不能滿足生產凈水用水的水質要求;有的采用活性炭過濾，可以有效地去除水中的COD和懸浮物，使COD降到60mg/L以下，懸浮物含量在5mg/L以下，但對溶解性的固體含鹽量幾乎沒有效果，因此該技術沒有推廣價值。
為了去除溶解性固體，必需采用反滲透膜進行分離，而分離后的濃縮液因COD和鹽份高而無法排放，唯一的去處是噴灑到煤場或作為濕法熄焦的補充水，但煤場的用水有限，許多焦化廠已改為干法熄焦，所以需要一個焦化廢水處理回用并達到零排放的技術。
實用新型內容
本實用新型所要解決的技術問題是提供一種焦化廢水的臭氧、活性炭和雙膜法深度處理及回用裝置，該裝置可以大幅度降低廢水中COD和懸浮物等各類污染物含量，將焦化廢水深度處理回用至零排放。
本實用新型所要解決的技術問題是通過以下技術方案來實現的：
一種焦化廢水的臭氧、活性炭和雙膜法深度處理及回用裝置，包括預處理系統和生化處理系統，其特征在于：所述裝置還包括膜生物反應器(MembraneBiology Reactor，MBR)、臭氧接觸塔、活性炭濾塔、反滲透膜處理系統和濃水蒸發結晶系統;
經過預處理和生化處理后的焦化廢水的出口與所述膜生物反應器連接;所述膜生物反應器的出水口與所述臭氧接觸塔連接;所述臭氧接觸塔的出水口與所述活性炭濾塔連接;所述活性炭濾塔的出水口將出水經反滲透給水泵和高壓泵串聯加壓后與所述反滲透膜處理系統連接;所述反滲透膜處理系統的一個出水口與所述濃水蒸發結晶系統連接，所述反滲透膜處理系統的另一個出口與回用水箱連接。
所述MBR膜生物反應器為中空纖維絲狀膜，工作周期為3分鐘，間歇30秒鐘，所需的抽吸力一般為-0.01～-0.04MPa左右，過濾精度0.5μm，過水通量為10～15L/m2.hr。
所述的反滲透膜處理采用兩套系統，所述兩套系統串聯連接。
所述第一套反滲透系統工作壓力2～3.5MPa，過濾精度0.001μm;第一套反滲透系統的濃縮液進入第二套反滲透系統，系統工作壓力3.5～4.0Mpa，最終濃縮液占整個處理水量的10%以下;所述濃縮液水質為：CODcr≤450mg/L、含鹽量≤40000mg/L。
所述預處理系統包括除油池、浮選池、調節池;生化處理系統包括厭氧池、缺氧池、好氧池、回流沉淀池。
厭氧池有關參數：水力停留時間8～12h，含磷量為0.5～1mg/L，水溫28～32℃。
缺氧池有關參數：水力停留時間16～20h，污水回流比2～3倍，含磷量為0.5～1mg/L，水溫25～30℃，PH值7～8。
好氧池有關參數：水力停留時間32～36h，污泥回流比2～3倍，出水含磷量0.5～1mg/L;水溫25～30℃，PH7～8，溶解氧2～4mg/L。
回流沉淀池有關參數：水力停留時間2～1.5h，上清液回流比2～3倍，表面負荷1～1.3m3/m2·h，污泥回流比2～3倍。
預處理系統采用物理方法將廢水中的重油和乳化油去除，使焦化廢水的水量及水質的不均勻性得到調節，其主要目的是為后續生化處理創造適宜的條件;主要處理設施包括除油池、浮選池、調節池等。
生化處理主要目的是通過活性污泥的生物化學反應來降解焦化廢水中的有毒害物質，降低廢水中的COD等污染物含量;生化處理的主要設施有厭氧池、缺氧池、好氧池、回流沉淀池、鼓風機、加藥泵房等。
焦化廢水經過生化處理后進入膜法的深度處理工序，其中包括MBR膜生物反應器、臭氧氧化工序、活性炭吸附工序及反滲透膜組件。生化工藝的好氧池混合液進入MBR膜生物反應器，MBR產水作為生化處理后的出水即深度處理工藝的原料水。本技術的MBR是作為深度處理的預處理手段，MBR屬于中空纖維超濾膜，浸沒式結構，其高效的截留作用可以有效截留各類菌種，使其完全截留在生物反應器內，使生化反應得以順利進行，有效去除相應污染物，避免污泥流失。臭氧的氧化性很強，對水中的有機物有強烈的氧化降解作用，降低廢水中的COD，還對脫色有一定的效果。臭氧處理的作用就是保護反滲透膜組件，使其盡可能地降低膜表面的污染程度，提高膜的工作周期和產水率�；钚蕴课綄Ψ礉B透膜組件而言，起到保安過濾器的作用，其作用是去除沒有被消耗或多余的臭氧，同時還能去除部分溶解性的COD，對脫色也有一定的作用。反滲透(Reveser Osmosis，簡稱RO)是以壓力為驅動力，并利用反滲透膜只能透過水而不能透過溶質的選擇性而使水溶液中溶質與水分離的技術。反滲透膜組件產水可滿足生產凈循環水補充水水質要求，此工藝的設計為采用兩套RO膜，第一套RO將產水回收率作到75%，第二套RO將產水的總回收率作到90%以上，剩下約10%少量的濃縮液利用蒸發裝置進行處理，為了節省處理費用，也可以取出一部分濃縮液噴灑到煤場，也可以作為濕法熄焦的補充水，使整個系統做到零排放。
