申請日2010.06.21

　　公開(公告)日2011.01.12

　　IPC分類號C02F3/28; C02F3/00

　　摘要

　　本實用新型涉及一種用于乳品廢水處理的調節酸化反應器。本實用新型是提供一種制造和使用成本低、結構簡單、使用方便、酸化處理效果好的用于乳品廢水處理的調節酸化反應器。本實用新型包括調節池，調節池一側設置有進水管，其另一側設置有出水管，出水管一側的調節池底部設置安裝有水泵的集水坑，水泵的出水口與出水管相連，其結構要點在于調節池內垂直設置有多個折流墻，折流墻之間設置有浮動生物膜反應床。

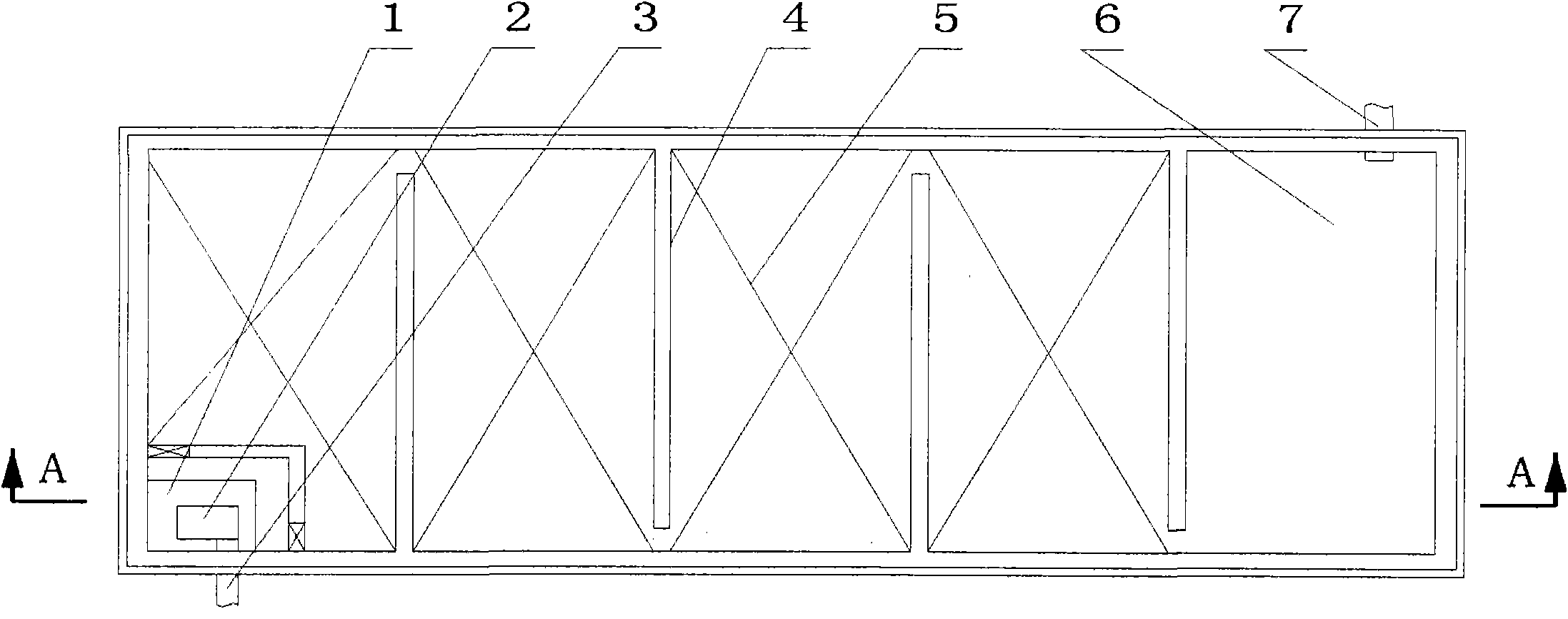

　　摘要附圖



　　權利要求書

　　1.一種用于乳品廢水處理的調節酸化反應器，包括調節池，調節池一側設置有進水管，其另一側設置有出水管，出水管一側的調節池底部設置安裝有水泵的泵集水坑，水泵的出水口與出水管相連，其特征在于調節池內垂直設置有多個折流墻，折流墻之間設置有浮動生物膜反應床。

　　2.如權利要求1所述的用于乳品廢水處理的調節酸化反應器，其特征在于浮動生物膜反應床包括上部的輕質浮漂架、下部的金屬底盤和拴掛在輕質浮漂架和金屬底盤之間的填料，金屬底盤固定在調節池底部。

　　3.如權利要求2所述的用于乳品廢水處理的調節酸化反應器，其特征在于填料浮動范圍從調節池底部向上延伸，其高度為調節池深度的1/3或1/2。

　　4.如權利要求1、2或3所述的用于乳品廢水處理的調節酸化反應器置，其特征在于調節池深度為4.5至6米。

　　說明書

　　一種用于乳品廢水處理的調節酸化反應器

　　技術領域

　　本實用新型涉及一種水解酸化反應器，尤其是用于乳品廢水處理的水解酸化反應器，屬于環保、污水處理領域。

　　背景技術

　　對于高濃度污水，尤其像乳品廢水這樣可生化且濃度比較高的污水，水解酸化作為一種預處理工藝或作為兩相厭氧反應器的一部分是必不可少的。為使泥水之間傳質效果好，常用水解酸化反應器一般有水力攪拌型和機械攪拌型兩類。水力攪拌型水解酸化反應器結構如圖1，其原理是在反應器底部設置布水系統，污水自布水系統流出后力爭均布于整個反應器截面，以上升水流托起污泥床，從而達到泥水充分接觸，實現生化反應。機械攪拌型水解酸化反應器的結構如圖2所示，其原理是在反應器底部側壁上設置潛水?dāng)嚢杵�，依靠外力，使泥水充分混合，為避免攪拌強度過大，導致污泥流失，一般設置低密度填料床。這兩種反應器存在以下問題：

　　首先，兩種類型反應器都必須作為獨立工藝單元進行設計、建造;而水解酸化反應器一般要求進水流量相對穩定，有一定布水水頭，所以，進水多用泵提升，造成投資及動力消耗增加。

　　其次，水力攪拌型水解酸化反應器對布水系統要求較高，布水不均將導致短流或溝流，減少泥水接觸，同時，泥床不能正常浮起;反應器對上升流速控制要求嚴，流速低，泥床拖不起來，流速高，污泥流失，泥床較薄;實際工程中，進水流量一般均是波動的，這就導致必須保守設計，升速取值較低，導致底部污泥濃度高，中上部污泥濃度低，反應器容積利用率降低，處理效率自然降低。機械攪拌型水解酸化反應器理論上彌補了前者的缺點，可以穩定運行，實際工程中，由于潛水?dāng)嚢杵鞯耐屏鞑痪�，動力消耗，特別對于相對較大污水處理系統，適用性較差。

　　實用新型內容

　　本實用新型就是針對上述問題，提供一種制造和使用成本低、結構U單、使用方便、酸化處理效果好的一種用于乳品廢水處理的調節酸化反應器。

　　為實現上述目的，本實用新型采用如下方案，本實用新型包括調節池，調節池一側設置有進水管，其另一側設置有出水管，出水管一側的調節池底部設置安裝有水泵的集水坑，水泵的出水口與出水管相連，其結構要點在于調節池內垂直設置有多個折流墻，折流墻之間設置有浮動生物膜反應床。

　　實用新型有益效果

　　本實用新型將調節池與水解酸化池融為一體而成為調節酸化反應器，克服水力攪拌型和機械攪拌型水解酸化反應器的不足，調節池內設置的浮動生物膜反應床可以避免懸浮活性污泥可隨調節池出水而流失，還可以隨池內水位變化而自行升高或降低，適應調節池變水位運行特點，從而可實現調節、酸化一體化，在調節池內實現了水解酸化反應，J化了生產工藝，使用方便，節約了制造成本;調節池內設置有多個折流墻，避免出現短流和層流，實現微生物與水的充分接觸，完成傳質和生化反應;利用調節池的自然推流作用，完成酸化反應，出水經水泵一次提升即可，減少了水解酸化反應器出水需再次提升配水的設備和動力消耗，節約了使用成本;總水力停留時間在本實用新型中達到6～16小時，即可得到充分酸化，達到處理要求，酸化處理效果好，使用十分方便
