申請日2010.06.22

　　公開(公告)日2011.01.12

　　IPC分類號E03F5/16

　　摘要

　　本實用新型公開了一種餐飲廢水油水分離裝置，屬于廢水油水分離技術領域。包括箱體、進水口、排污閥，其特征在于，箱體內右側設有隔板，將其分為油水分離室及排水室;進水口下面設有過濾籃，過濾籃安裝在箱體左側內壁及溢油槽之間，溢油槽設在油水分離室內并在其底部的箱體壁上設有溢油口;排水管一端設在排水室右側壁上，另一端設在排水室底部。本實用新型利用過濾籃、溢油槽、隔板將廢水油水等污物分離，有效防止了污物在管道中的淤積和堵塞;對廢水油水等污物能集中收集，使得清污工作更快捷、方便，且環保、不消耗能源，適合各類餐飲業的使用。

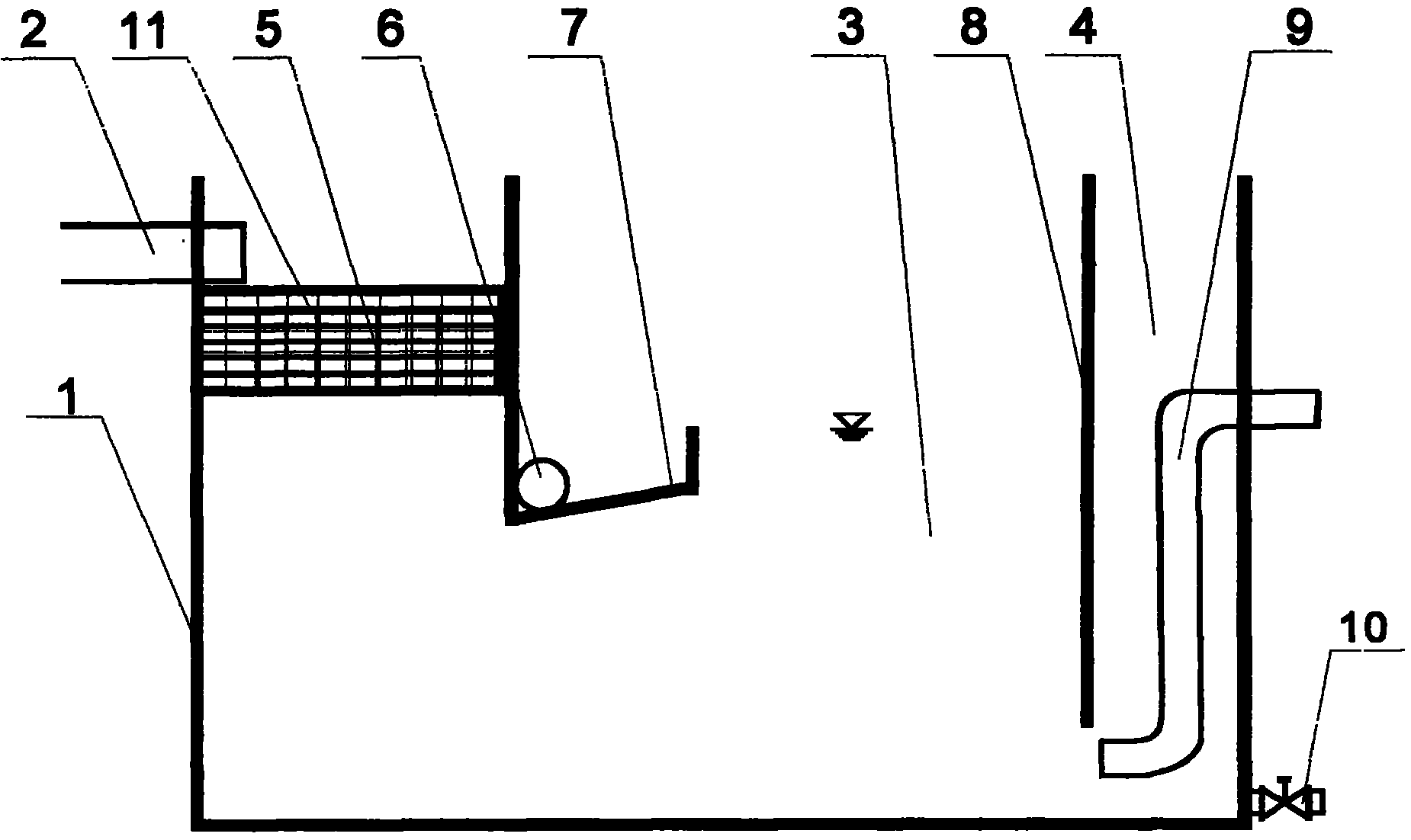

　　摘要附圖



　　權利要求書

　　1.一種餐飲廢水油水分離裝置，包括箱體(1)、進水口(2)、排污閥(10)，其特征在于，箱體(1)內右側設有隔板(8)，將其分為油水分離室(3)及排水室(4);進水口(2)下面設有過濾籃(5)，過濾籃(5)安裝在箱體(1)左側內壁及溢油槽(7)之間，溢油槽(7)設在油水分離室(3)內并在其底部的箱體(1)壁上設有溢油口(6);排水管(9)一端設在排水室(4)右側壁上，另一端設在排水室(4)底部。

　　2.根據權利要求1所述的餐飲廢水油水分離裝置，其特征在于，所述的過濾籃(5)中間設有隔網(11)，隔網(11)的高度低于過濾籃(5)的邊框，所述的過濾籃(5)及隔網(11)均為不銹鋼網材質。

　　3.根據權利要求1所述的餐飲廢水油水分離裝置，其特征在于，所述的溢油槽(7)為梯形槽，其底面與水平面夾角為5°～15°。

　　4.根據權利要求1所述的餐飲廢水油水分離裝置，其特征在于，所述的隔板(8)底端與箱體(1)內底部相距150～300mm。

　　說明書

　　餐飲廢水油水分離裝置

　　所屬技術領域

　　本實用新型涉及一種餐飲廢水油水分離裝置，屬于廢水油水分離技術領域。

　　背景技術

　　目前，蓬勃發展的餐飲行業產生大量的餐飲廢水油水，若直接排放將造成環境污染，而傳統的隔油池的廢水油水分離效果不佳，食物殘渣清理不便，工作效率低。

　　實用新型內容

　　為了克服現有隔油池廢水油水分離效果不佳的不足，本實用新型提供一種餐飲廢水油水分離裝置，能達到理想的除渣、廢水油水分離效果，環保且不消耗能源，適合各類型餐飲業的使用。

　　本實用新型解決其技術問題所采用的技術方案是：餐飲廢水油水分離裝置，包括箱體、進水口、排污閥，其特征在于，箱體內右側設有隔板，將其分為油水分離室及排水室;進水口下面設有過濾籃，過濾籃安裝在箱體左側內壁及溢油槽之間，溢油槽設在油水分離室內并在其底部的箱體壁上設有溢油口;排水管一端設在排水室右側壁上，另一端設在排水室底部。

　　本實用新型的有益效果是：本實用新型利用過濾籃、溢油槽、隔板將廢水的油水污物分離，有效防止了污物在管道中的淤積和堵塞;對廢水油水等污物能集中收集，使得清污工作更快捷、方便，環保且不消耗能源，適合各類餐飲業的使用。
