申請日2010.06.24

　　公開(公告)日2011.02.23

　　IPC分類號B08B15/02; B01D21/02

　　摘要

　　本實用新型公開了一種圓形污水處理池隨動式加蓋裝置，包括圓形的污水池上水平方向的密封蓋，該密封蓋周邊設置垂直密封板，上部水平方向的密封蓋和周邊垂直密封板為一個整體密封機構，整個密封機構與底部轉動輪的連接，垂直密封板蓋邊緣向下垂直延伸至水封中。本實用新型結構合理，池中氣體可以通過集氣管排出，同時密封效果良好。加蓋裝置與刮泥機裝置一起同步運動，刮泥機位于加蓋裝置的外面，加蓋的內部空間很小。

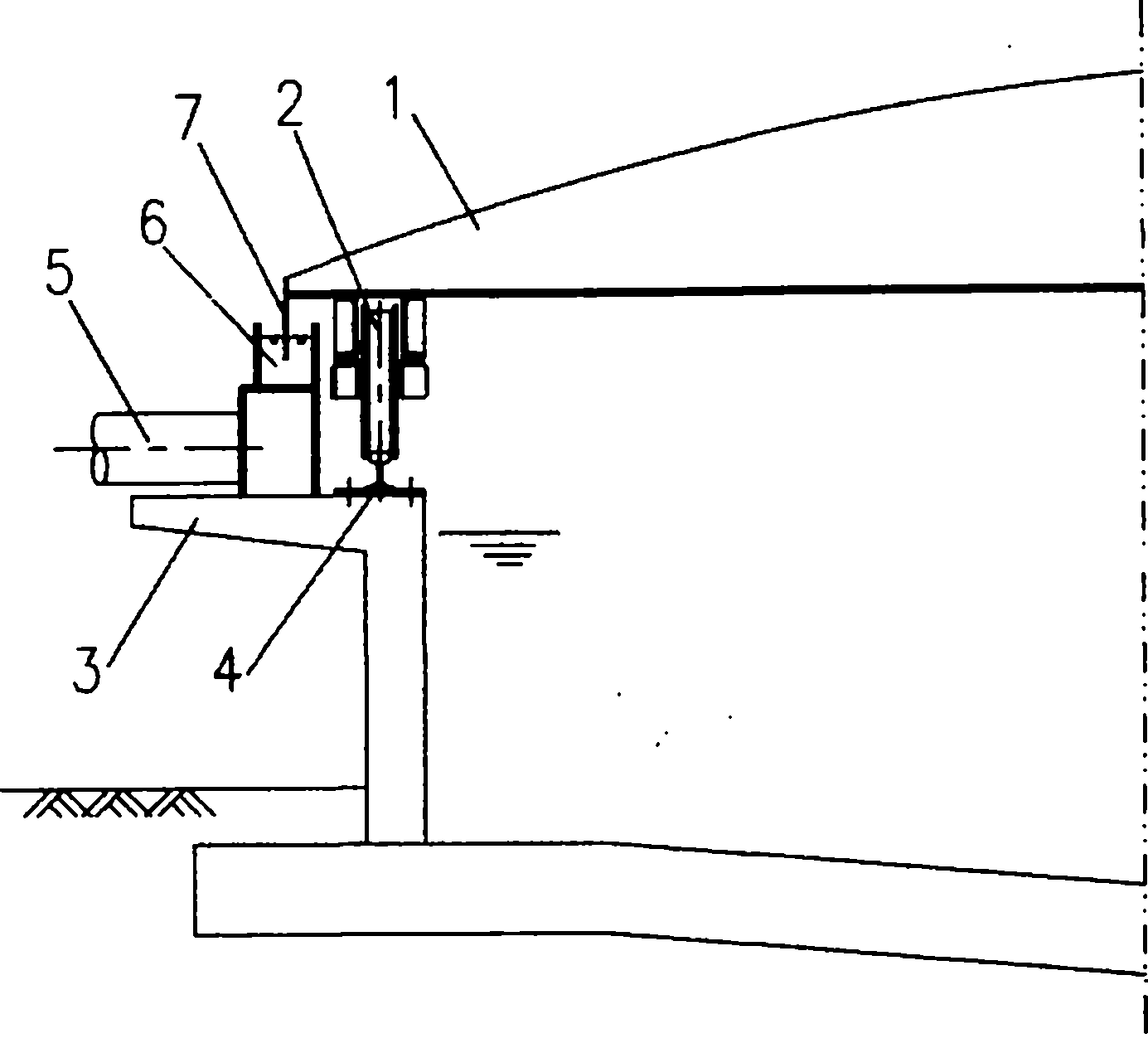

　　摘要附圖



　　權利要求書

　　1.一種圓形污水處理池隨動式加蓋裝置，其特征是：包括圓形的污水池上水平方向的密封蓋，該密封蓋周邊設置垂直密封板，上部水平方向的密封蓋和周邊垂直密封板為一個整體密封機構，整個密封機構與底部轉動輪的連接，垂直密封板蓋邊緣向下垂直延伸至水封中。

　　2.根據權利要求1所述的圓形污水處理池隨動式加蓋裝置，其特征是：在圓形的污水池周邊設置一圈矩形密封集氣管道或密封板，該矩形密封集氣管道或密封板底部固定在池口上，上部為一個水槽，上部密封蓋邊緣向下垂直的密封蓋板延伸至該水槽中，在矩形密封集氣管道或密封板底部周邊開有集氣孔。

　　說明書

　　圓形污水處理池隨動式加蓋裝置

　　技術領域：

　　本實用新型涉及一種污水處理池加蓋裝置。

　　背景技術：

　　現有的城市污水處理廠，大部分都設置或建造一次沉淀池和二次沉淀池，而且沉淀池的直徑都在十幾米乃至五六十米左右，沉淀池上還有轉動的刮泥機。由于污水處理工藝的特點，現有的十米以上的沉淀池均有臭氣的產生。為了治理臭氣，則必須要對池體密封加蓋和收集氣體，由于沉淀池上有轉動的刮泥機，因此在加蓋的時候，只能在池的上方搭建一個房屋，且房屋應該密封的，同時，刮泥機等均在該密封的房屋內，這樣的加蓋方式就導致了以下問題的出現：

　　1、增加設備安全隱患，設備置于密封的室內，密封后室內臭氣濃度高，給設備增加安全隱患，增加了設備故障，縮短了設備的使用壽命。

　　2、增加人生安全隱患，若進入室內檢修設備，會導致人身安全事故，增加人生安全隱患。

　　3、由這種方式加蓋，構筑物(密封)體積比較大，一次性加蓋密封投資大，另外，為了達到對臭氣的處理效果，則處理風量必須大幅度提高，增加了除臭設備一次性投資和運行成本。

　　由于存在上述問題，目前在污水處理廠的一次沉淀池、二次沉淀池加蓋，尤其對帶有轉動刮泥機的沉淀池的加蓋一直沒有很好的加蓋方式來解決。

　　發明內容：

　　本實用新型的目的在于提供一種結構合理，密封性能好的污水處理池隨動式加蓋裝置。

　　本實用新型的技術解決方案是：

　　一種圓形污水處理池隨動式加蓋裝置，其特征是：包括圓形的污水池上水平方向的密封蓋，該密封蓋周邊設置垂直密封板，上部水平方向的密封蓋和周邊垂直密封板為一個整體密封機構，整個密封機構與底部轉動輪的連接，垂直密封板蓋邊緣向下垂直延伸至水封中。

　　在圓形的污水池周邊設置一圈矩形密封集氣管道或密封板，該矩形密封集氣管道或密封板底部固定在池口上，上部為一個水槽，上部密封蓋邊緣向下垂直的密封蓋板延伸至該水槽中，在矩形密封集氣管道或密封板底部周邊開有集氣孔。

　　本實用新型結構合理，池中氣體可以通過集氣管排出，同時密封效果良好。水池上的密封蓋(或膜)都安裝在底部轉動輪上，隨著底部轉動輪的轉動，密封蓋也隨之轉動。加蓋裝置與刮泥機裝置一起同步運動，刮泥機位于加蓋裝置的外面，加蓋的內部空間很小。池的密封由頂部加蓋部分和周邊密封兩部分組成，頂部的密封方式依靠蓋來實現，周邊的密封是由密封蓋外緣向下延伸的裙邊和水封組成。由于蓋板比較大，蓋板會存在一定性的不規則及不均勻，導致裙邊也會相對會有高低的變動，會有間隙存在，水封的作用就是合理而有效的控制此處的縫隙，防止臭氣的外泄。

　　集氣由集氣管來實現，集氣管圍繞池口密封好，在內側均勻開口，然后在集氣管外側用風機引出臭氣以達到集氣的目的。
