申請日2010.06.24

　　公開(公告)日2010.11.03

　　IPC分類號B01D29/66; B01D29/00

　　摘要

　　一種全自動智能防阻塞污水過濾網系統，應用在原生污水源熱泵系統中，主要包括液位控制器、反沖洗泵、過濾網三部分，過濾網安裝在污水取水井內的污水管線取水口上，過濾網采用若干個鋼管制作，全部鋼管內部連通，并與反沖洗泵相連通，在過濾網鋼管的迎水面開若干個孔，孔徑大小根據反沖洗泵的水量和出孔處水流速?zèng)Q定，液位控制器設置在污水取水井中，其控制線連接到反沖洗泵，負責實現智能全自動控制。本系統能實現自動清除過濾網上的雜質，提高原生污水源熱泵系統的運行穩定性。

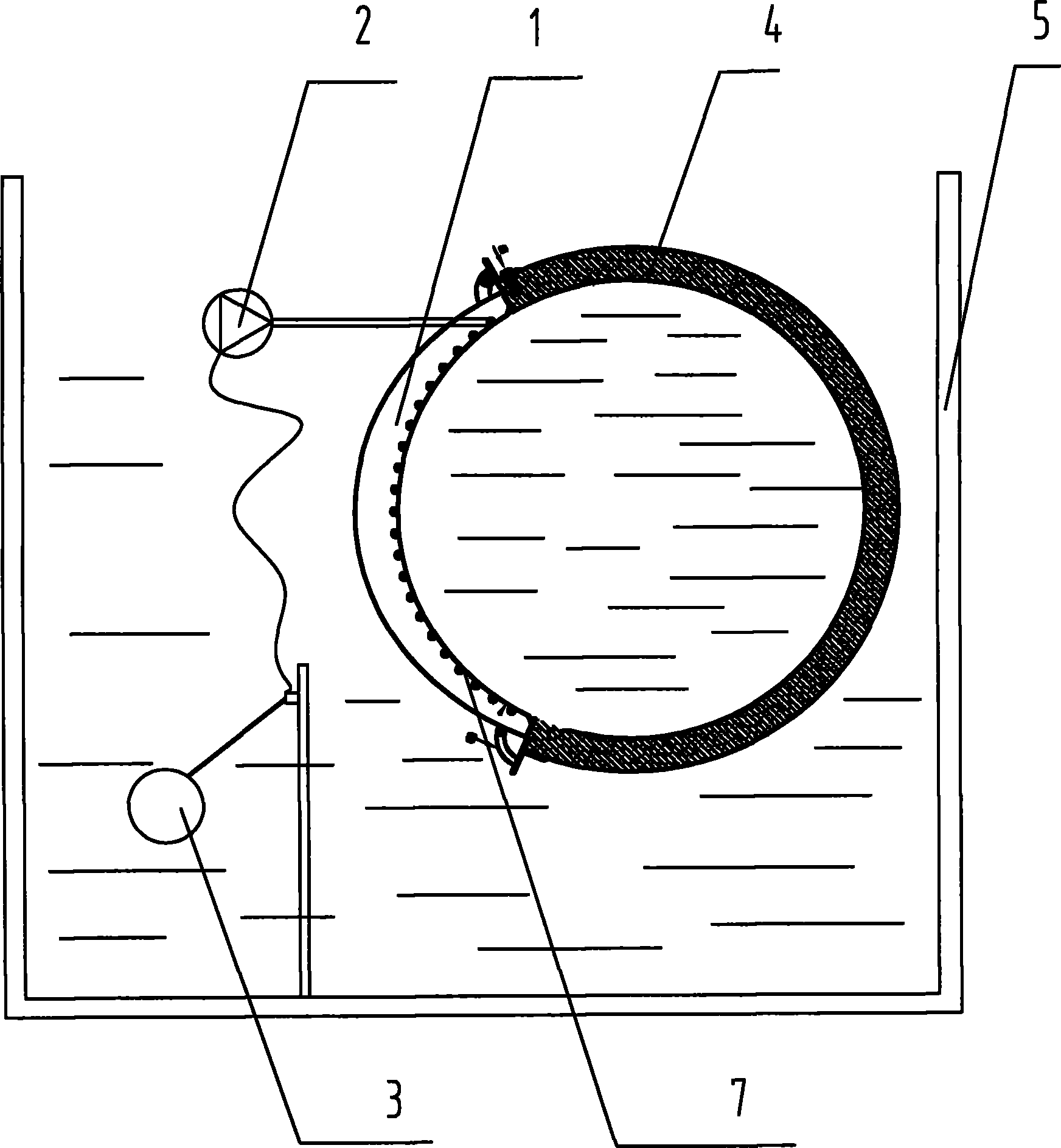

　　摘要附圖



　　權利要求書

　　1.一種全自動智能防阻塞污水過濾網系統，其特征在于：主要包括液位控制器(3)、反沖洗泵(2)、過濾網(1)三部分，過濾網(1)安裝在污水取水井(5)內的污水管線(4)取水口上，過濾網(1)采用若干個鋼管(6)制作，全部鋼管(6)內部連通，并與反沖洗泵(2)相連通，在過濾網(1)鋼管的迎水面開若干個孔(6)，液位控制器(3)設置在污水取水井(5)中，其控制線連接到反沖洗泵(2)。

　　說明書

　　全自動智能防阻塞污水過濾網系統

　　技術領域

　　本發明涉及一個污水過濾系統，尤其是應用在原生污水源熱泵系統中過濾污水雜質的全自動過濾網系統。

　　背景技術

　　隨著水源熱泵技術在我國的迅速推廣，原生污水源熱泵技術也得到一定的發展和應用。該技術從城市原生污水中冬季取熱，夏季釋熱，利用了可再生能源，實現循環經濟。利用城市原生污水做熱泵空調機組的冷熱源最大的難題是如何防止含雜質污水對管路、換熱設備的污染與堵塞。我公司下屬研究所申請的專利號為ZL200710143188.5，名稱為“污水全自動除污機”的發明，實現了直接利用原生污水做為水源熱泵系統的冷熱源。然而將污水從污水管線中抽取到污水全自動除污機的過程中，設置在污水管線旁取水井中的過濾網經常被雜質阻塞，污水中的污雜物會掛留在過濾網上，積攢大量雜物時，會造成取水的困難。

　　發明內容

　　為解決上述原生污水源熱泵系統中取水井里過濾網經常被雜質阻塞的問題，本發明涉及一種全自動智能防阻塞污水過濾網系統。

　　本系統主要包括液位控制器、反沖洗泵、過濾網三部分，過濾網安裝在污水取水井內的污水管線取水口上，過濾網采用若干個鋼管制作，全部鋼管內部連通，并與反沖洗泵相連通，在過濾網鋼管的迎水面開若干個孔，孔徑大小根據反沖洗泵的水量和出孔處水流速?zèng)Q定，液位控制器設置在污水取水井中，其控制線連接到反沖洗泵，負責實現智能全自動控制。

　　在污水管線中取污水過程時，污水中的污雜物會掛留在過濾網上，積攢大量雜物時，會影響透過過濾網進入到取水井的水量，進而影響到污水源熱泵機組的運行穩定性，本發明在取水井內安裝液位控制器，液位控制器包括浮球和接觸開關，當過濾網發生堵塞影響到通過的水量時，水位會下降，浮球也隨水位下降，當下降到設計高度后，液位控制器的接觸開關接通，會發送反饋信號到反沖洗泵，開啟的高揚程反沖洗泵將附著在過濾網上的雜物沖起讓污水管線內的水流沖走，從而解決了過濾網的堵塞問題。

　　過濾網可根據工程實際需要設計任意尺寸，任意形狀，如方形、圓弧形。
