申請日2010.06.25

　　公開(公告)日2011.04.27

　　IPC分類號C02F3/32; C02F9/14

　　摘要

　　本實用新型公開了一種人工填料地下滲濾生活污水處理系統，屬于污水處理領域。其技術方案為：包括一個中空且上端開口的滲濾池，滲濾池內由上往下依次設置有覆蓋層、人工土層和支撐層，覆蓋層和人工土層之間鋪設無紡布，人工土層的上部設置有布水管，支撐層的下端設置有集水管。覆蓋層為上層的植被層和下層的土壤層。人工土層為由上往下依次設置的砂子層、碎石層和小石子層。支撐層為卵石層。本實用新型實施例提供的技術方案的有益效果是：覆蓋層、人工土層和支撐層均可以就地取材，無需復雜工藝，建設成本低，基本無運行費用，只需日常維護植被的正常生長即可;占地面積不受系統影響，可以根據用戶實際需要建設較小面積的滲濾池。

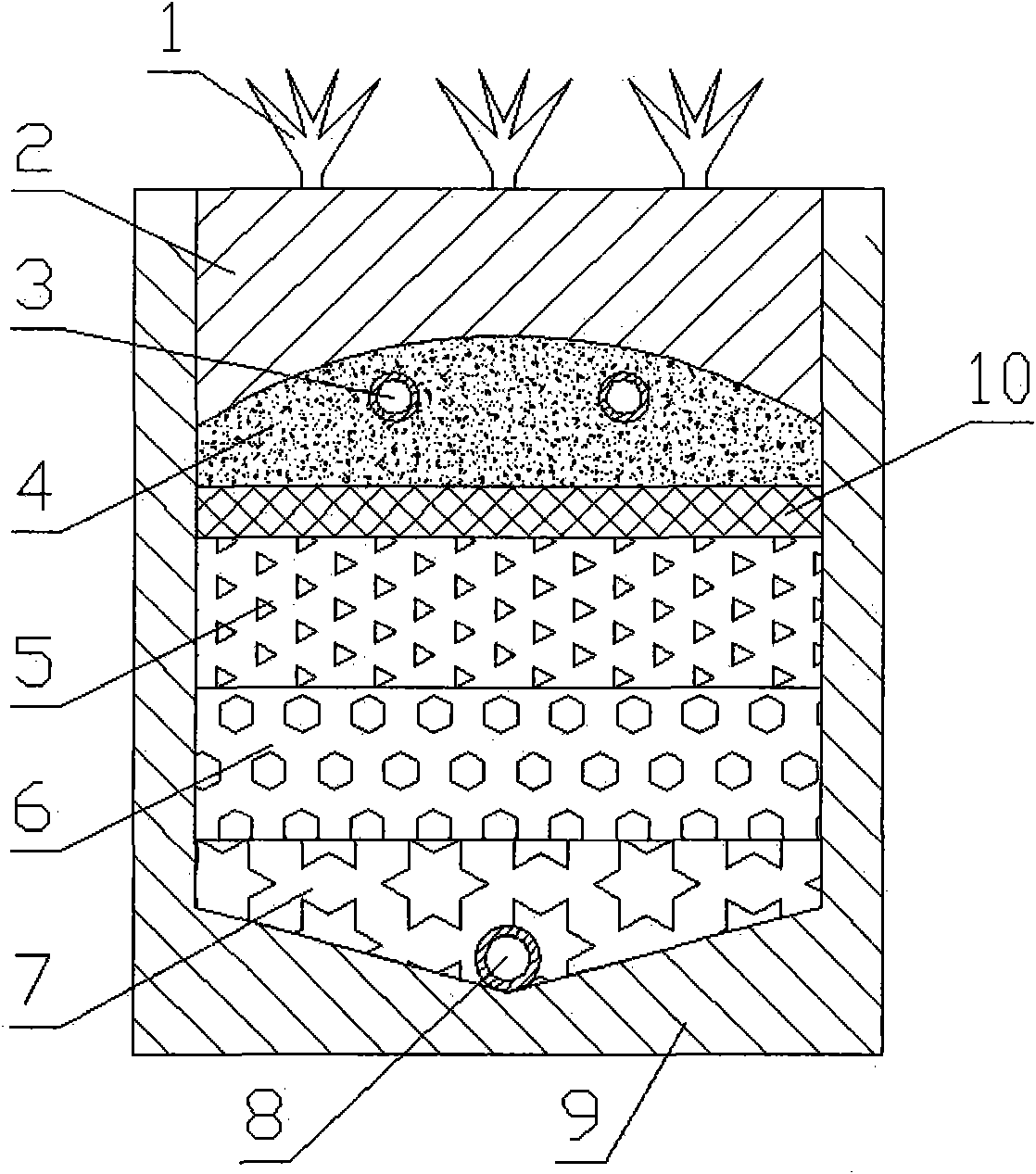

　　摘要附圖



　　權利要求書

　　1.一種人工填料地下滲濾生活污水處理系統，其特征在于，包括一個中空且上端開口的滲濾池，所述滲濾池內由上往下依次設置有覆蓋層、人工土層和支撐層，所述覆蓋層和所述人工土層之間鋪設無紡布，所述人工土層的上部設置有布水管，所述支撐層的下端設置有集水管。

　　2.根據權利要求1所述的人工填料地下滲濾生活污水處理系統，其特征在于，所述覆蓋層為上層的植被層和下層的土壤層。

　　3.根據權利要求1或2所述的人工填料地下滲濾生活污水處理系統，其特征在于，所述人工土層為由上往下依次設置的砂子層、碎石層和小石子層。

　　4.根據權利要求1或2所述的人工填料地下滲濾生活污水處理系統，其特征在于，所述支撐層為卵石層。

　　5.根據權利要求3所述的人工填料地下滲濾生活污水處理系統，其特征在于，所述支撐層為卵石層。

　　6.根據權利要求5所述的人工填料地下滲濾生活污水處理系統，其特征在于，所述砂子層的砂子的直徑為：Φ<10mm，所述碎石層的碎石的直徑為：10mm<Φ<20mm，所述小石子層的小石子的直徑為：20mm<Φ<30mm，所述卵石層的卵石的直徑為：30mm<Φ<40mm。

　　7.根據權利要求6所述的人工填料地下滲濾生活污水處理系統，其特征在于，所述砂子層、所述碎石層、所述小石子層和所述卵石層的高度相同。

　　說明書

　　一種人工填料地下滲濾生活污水處理系統

　　技術領域

　　本實用新型涉及污水處理技術領域，特別涉及一種人工填料地下滲濾生活污水處理系統。

　　背景技術

　　農村環境污染的諸多因素之中，農村生活污水，由于其來源分散、配套處理工藝落后、環保資金匱乏以及農村地區環保意識跟不上等因素，幾乎未經任何處理直接排放，使農村地區自然環境、生態環境以及飲用水安全遭到嚴重的破壞，因而越來越引起人們的關注。隨著我國社會主義新農村建設的推進，廣大農民生活水平的迅速提高及生活條件的明顯改善，農村生活污水的排放量不斷增加，預計到2010年，中國村鎮污水排放量約270億噸，將占到我國生活污水總量的80%以上。如果不妥善處理，勢必對環境造成惡劣的影響。

　　地下滲濾污水處理系統是將污水有控制地投配到經一定構造、距地面約50cm深和具有良好擴散性能的圖層中，污水經毛管浸潤和在土壤滲濾作用下向周圍運動且達到處理利用要求的一種土地處理類型。這種污水處理系統主要適用于分散的居民點、休假村、療養院、機關和學校等小規模污水處理地點。由于整套處理系統都埋在地下，因此不會影響環境和景觀、不會產生異味、也不會改變土地的用途，且建設和運行成本低，因此在美國、加拿大、日本等國家都得到了廣泛的應用。但是傳統的地下滲濾系統的建設和運行成本高、占地面積大，在推廣中存在一定的困難。

　　在實現本實用新型的過程中，發明人發現現有技術至少存在以下問題：傳統的地下滲濾系統存在建設和運行成本高以及占地面積大的缺陷，不利于推廣。

　　實用新型內容

　　為了降低地下滲濾系統的建設和運行成本以及減小系統的占地面積，本實用新型實施例提供了一種人工填料地下滲濾生活污水處理系統。所述技術方案如下：

　　一種人工填料地下滲濾生活污水處理系統，其中，包括一個中空且上端開口的滲濾池，所述滲濾池內由上往下依次設置有覆蓋層、人工土層和支撐層，所述覆蓋層和所述人工土層之間鋪設無紡布，所述人工土層的上部設置有布水管，所述支撐層的下端設置有集水管。

　　為了更好的實現上述發明目的，本實用新型實施例還可以包括以下技術方案：所述覆蓋層為上層的植被層和下層的土壤層。

　　為了更好的實現上述發明目的，本實用新型實施例還可以包括以下技術方案：所述人工土層為由上往下依次設置的砂子層、碎石層和小石子層。

　　為了更好的實現上述發明目的，本實用新型實施例還可以包括以下技術方案：所述支撐層為卵石層。

　　為了更好的實現上述發明目的，本實用新型實施例還可以包括以下技術方案：所述砂子層的砂子的直徑為：Φ<10mm，所述碎石層的碎石的直徑為：10mm<Φ<20mm，所述小石子層的小石子的直徑為：20mm<Φ<30mm，所述卵石層的卵石的直徑為：30mm<Φ<40mm。

　　為了更好的實現上述發明目的，本實用新型實施例還可以包括以下技術方案：所述砂子層、所述碎石層、所述小石子層和所述卵石層的高度相同。

　　本實用新型實施例提供的技術方案的有益效果是：覆蓋層、人工土層和支撐層均可以就地取材，無需復雜工藝，建設成本低，基本無運行費用，只需日常維護植被的正常生長即可;占地面積不受系統影響，可以根據用戶實際需要建設較小面積的滲濾池。
