申請日2010.06.25
公開(公告)日2010.11.03
IPC分類號G05B19/05
摘要
本發明屬于鋼鐵廠排污水泵控制技術領域，特別是涉及一種基于模糊控制的排污水泵控制方法及裝置。由PLC處理平臺、本地操作面板、水位監測元件、水泵控制元件四部分組成，DI模塊、DO模塊與本地操作面板進行本地通訊，AI模塊與水位監測元件相連接，采集液位信號，AO模塊與水泵控制元件連接，采用模糊控制，以污水泵坑水位偏差e及水位偏差的變化率ec作為輸入變量，以水泵的速度u為輸出變量，將模糊化過程的各個參數存入PLC保持寄存器中，利用A/D模塊將輸入量采集到PLC的數據寄存器，經過限幅化處理后，根據對應的輸入模糊論中的相應元素，查模糊控制量表求出模糊輸出量，再乘以輸出量化因子即可得實際輸出量，由D/A模塊輸出對排污水泵進行變速控制。
摘要附圖
權利要求書
1.一種基于模糊控制的排污水泵控制方法，其特征在于在PLC框架上的DI模塊、DO模塊與本地操作面板進行本地通訊，AI模塊與水位監測元件相連接，采集液位信號，AO模塊與水泵控制元件相連接，輸出控制信號，采用模糊控制，以污水泵坑水位偏差e及水位偏差的變化率ec作為輸入變量，以水泵的速度u為輸出變量，系統采用雙輸入單輸出模糊控制器，設偏差e的基本論域?yàn)閇0，50mm]，其模糊量E的模糊論域?yàn)閇0，10mm]，則模糊量化因子ke=0.2，設水位偏差的變化率ec的基本論域?yàn)閇-10mma，10mm]，其模糊量的模糊論域?yàn)閇-10mm，10mm]，則模糊量EC化因子kec=1，設排污水泵速度u的基本論域?yàn)閇0，100%]，其模糊量的模糊論域?yàn)閇0，10%]，則比例因子ku=0.1，EC的模糊集取7個并表示為：NB即負大，NM即負中，NS即負小，ZO即零，PS即正小，PM即正中，PB即正大，E、U的模糊集取4個并表示為：ZO即零，PS即正小，PM即正中，PB即正大，隸屬度函數取為三角形分布，量化值經模糊語言變量隸屬度函數得到模糊量，確定控制規則的原則是保證控制器的輸出能夠使系統輸出響應的動靜特性達到最佳，根據系統的工作特點，建立相應的模糊控制規則，解模糊化過程為：首先將模糊化過程的各個參數存入PLC保持寄存器中，然后利用A/D模塊將輸入量采集到PLC的數據寄存器，經過限幅化處理后，根據它們所對應的輸入模糊論中的相應元素，查模糊控制量表求出模糊輸出量，再乘以輸出量化因子即可得實際輸出量，由D/A模塊輸出對排污水泵進行變速控制。
2.根據權利要求1所述的基于模糊控制的排污水泵控制方法，其特征在于所述的模糊控制規則如下：
(1)if E is PB and EC is NB then U is PS or
(2)if E is PB and EC is NM then U is PS or
(3)if E is PB and EC is NS then U is PM or
(4)if E is PB and EC is ZO then U is PM or
(5)if E is PB and EC is PS then U is PM or
(6)if E is PB and EC is PM then U is PB or
(7)if E is PB and EC is PB then U is PB or
(8)if E is PM and EC is NB then U is PS or
(9)if E is PM and EC is NM then U is PS or
(10)if E is PM and EC is NS then U is PS or
(11)if E is PM and EC is ZO then U is PM or
(12)if E is PM and EC is PS then U is PM or
(13)if E is PM and EC is PM then U is PB or
(14)if E is PM and EC is PB then U is PB or
(15)if E is PS and EC is NB then U is ZO or
(16)if E is PS and EC is NM then U is ZO or
(17)if E is PS and EC is NS then U is ZO or
(18)if E is PS and EC is ZO then U is PS or
(19)if E is PS and EC is PS then U is PS or
(20)if E is PS and EC is PM then U is PM or
(21)if E is PS and EC is PB then U is PM or
(22)if E is ZO and EC is NB then U is ZO or
(23)if E is ZO and EC is NM then U is ZO or
(24)if E is ZO and EC is NS then U is ZO or
(25)if E is ZO and EC is ZO then U is ZO or
(26)if E is ZO and EC is PS then U is PS or
(27)if E is ZO and EC is PM then U is PM or
(28)if E is ZO and EC is PB then U is PM。
3.一種用于權利要求1所述的基于模糊控制的排污水泵控制方法的裝置，其特征在于由PLC處理平臺、本地操作面板、水位監測元件、水泵控制元件四部分組成，所述的PLC處理平臺包括在PLC框架上并行設置的CPU、以太網接口、DI模塊、DO模塊、AI模塊、AO模塊，所述的CPU中設有模糊控制器，此DI模塊、DO模塊與本地操作面板相連接，進行本地通訊，AI模塊與水位監測元件相連接，采集液位信號，AO模塊與水泵控制元件相連接，輸出控制信號，所述的AI模塊通過A/D模塊與DI模塊相連接，所述的DO模塊通過D/A模塊與AO模塊相連接。
4.根據權利要求3所述的基于模糊控制的排污水泵控制裝置，其特征在于所述的AI模塊、AO模塊為4～20mA輸入輸出通道。
5.根據權利要求3所述的基于模糊控制的排污水泵控制裝置，其特征在于所述的以太網接口模板為根據工廠現有控制系統選擇具有相應協議的以太網接口模板。
6.根據權利要求3所述的基于模糊控制的排污水泵控制裝置，其特征在于所述的本地操作模板通過DI模塊、DO模塊進行系統的配置和顯示，或者使用觸摸屏，以通訊方式進行PLC處理平臺的配置和顯示。
說明書
基于模糊控制的排污水泵控制方法及裝置
技術領域
本發明屬于鋼鐵廠排污水泵控制技術領域，特別是涉及一種基于模糊控制的排污水泵控制方法及裝置。
背景技術
在鋼鐵廠生產車間每時每刻都會產生大量污濁水，需要將污水排放到指定的污水池中，以便進行集中處理，然后再進行回收使用，以達到循環使用的目的，也符合目前國家節能減排的政策。在生產車間一般采取將污水集中到車間污水坑，然后用排污水泵將污水排放到全廠的污水池里。目前排污水泵的操作主要是在現場進行人工手動操作控制，或簡單的上下水位聯鎖控制。在通常情況下，目前這種排污水泵也能比較正常的完成排放污水的工作，但是經常由于種種原因，使排污水泵不能及時地將污水坑里的污水及時排凈，造成污水四處溢出。比如，異常大量的其他污水突然涌入泵坑或大量雨水涌入泵坑，這樣會對正常的生產秩序引起不必要的麻煩。
實用新型專利00222148.9“一種模糊控制器”公開了一種模糊控制器，放大電路與模糊控制器FZ的輸入端串聯，模糊控制器件FZ的輸出端與積分電路串聯。該實用新型采用模糊控制，能進行信號模糊化處理，不需測得控制對象的數學模型，在工業使用過程中，對非線性、大滯后的對象，控制響應速度、精度高、效果好。
發明專利92113109.7“模糊控制方法和模糊控制器”公開了一種可用于冶金、化工、石油、電力、建材、交通、宇航、機器人等各類工業生產過程，特別適用于對難以建立數學模型非線性、大滯后、時變的等復雜控制對象。通用快速自尋優模糊控制方法和裝置將偏差、偏差一階導數、偏差導數三個模糊集，通過模糊關系和模糊合成算法自動地進行模糊控制。達到響應速度快、控制精度高、抗干擾能力強、魯棒性好、機型通用性廣、操作簡便、美觀實用。
這兩種發明都采用單片機作為中央處理器，其電路設計相對復雜、且處理速度慢。并且這兩種模糊控制器并沒有專門為排水泵設計，沒有相應的模糊程序設計。
發明內容
本發明的目的是提供一種基于模糊控制的排污水泵控制方法。
本發明的另一個目的是提供一種基于模糊控制的排污水泵控制裝置。
本發明提出以單個排污水泵為控制對象單元，設計一個操作、控制為一體的裝置。這個裝置能接受面板操作控制;能接收遠方操作控制;能接收面板或遠方的參數設定，使裝置處于自動起停及變速排污水，以保證污水泵坑不出現溢污水現象，免除生產車間二次被污染的可能。這個裝置是以PLC為核心，采用模糊控制算法，來對排污水泵進行控制。
本發明的目的是通過下述技術方案來實現的：
本發明的基于模糊控制的排污水泵控制方法，其特征在于在PLC框架上的DI模塊、DO模塊與本地操作面板相連接，進行本地通訊，AI模塊與水位監測元件相連接，采集液位信號，AO模塊與水泵控制元件相連接，輸出控制信號，采用模糊控制，以污水泵坑水位偏差e及水位偏差的變化率ec作為輸入變量，以水泵的速度u為輸出變量，系統采用雙輸入單輸出模糊控制器，設偏差e的基本論域?yàn)閇0，50mm]，其模糊量E的模糊論域?yàn)閇0，10mm]，則模糊量化因子ke=0.2，設水位偏差的變化率ec的基本論域?yàn)閇-10mm，10mm]，其模糊量的模糊論域?yàn)閇-10mm，10mm]，則模糊量EC化因子kec=1，設排污水泵速度u的基本論域?yàn)閇0，100%]，其模糊量的模糊論域?yàn)閇0，10%]，則比例因子ku=0.1，EC的模糊集取7個并表示為：NB即負大，NM即負中，NS即負小，ZO即零，PS即正小，PM即正中，PB即正大，E、U的模糊集取4個并表示為：ZO即零，PS即正小，PM即正中，PB即正大，隸屬度函數取為三角形分布，量化值經模糊語言變量隸屬度函數得到模糊量，確定控制規則的原則是保證控制器的輸出能夠使系統輸出響應的動靜特性達到最佳，根據系統的工作特點，建立相應的模糊控制規則如下：
(1)if E is PB and EC is NB then U is PS or
(2)if E is PB and EC is NM then U is PS or
(3)if E is PB and EC is NS then U is PM or
(4)if E is PB and EC is ZO then U is PM or
(5)if E is PB and EC is PS then U is PM or
(6)if E is PB and EC is PM then U is PB or
(7)if E is PB and EC is PB then U is PB or
(8)if E is PM and EC is NB then U is PS or
(9)if E is PM and EC is NM then U is PS or
(10)if E is PM and EC is NS then U is PS or
(11)if E is PM and EC is ZO then U is PM or
(12)if E is PM and EC is PS then U is PM or
(13)if E is PM and EC is PM then U is PB or
(14)if E is PM and EC is PB then U is PB or
(15)if E is PS and EC is NB then U is ZO or
(16)if E is PS and EC is NM then U is ZO or
(17)if E is PS and EC is NS then U is ZO or
(18)if E is PS and EC is ZO then U is PS or
(19)if E is PS and EC is PS then U is PS or
(20)if E is PS and EC is PM then U is PM or
(21)if E is PS and EC is PB then U is PM or
(22)if E is ZO and EC is NB then U is ZO or
(23)if E is ZO and EC is NM then U is ZO or
(24)if E is ZO and EC is NS then U is ZO or
(25)if E is ZO and EC is ZO then U is ZO or
(26)if E is ZO and EC is PS then U is PS or
(27)if E is ZO and EC is PM then U is PM or
(28)if E is ZO and EC is PB then U is PM
解模糊化過程為：首先將模糊化過程的各個參數存入PLC保持寄存器中，然后利用A/D模塊將輸入量采集到PLC的數據寄存器，經過限幅化處理后，根據它們所對應的輸入模糊論中的相應元素，查模糊控制量表求出模糊輸出量，再乘以輸出量化因子即可得實際輸出量，由D/A模塊輸出對排污水泵進行變速控制。
模糊控制規則如表1所示。

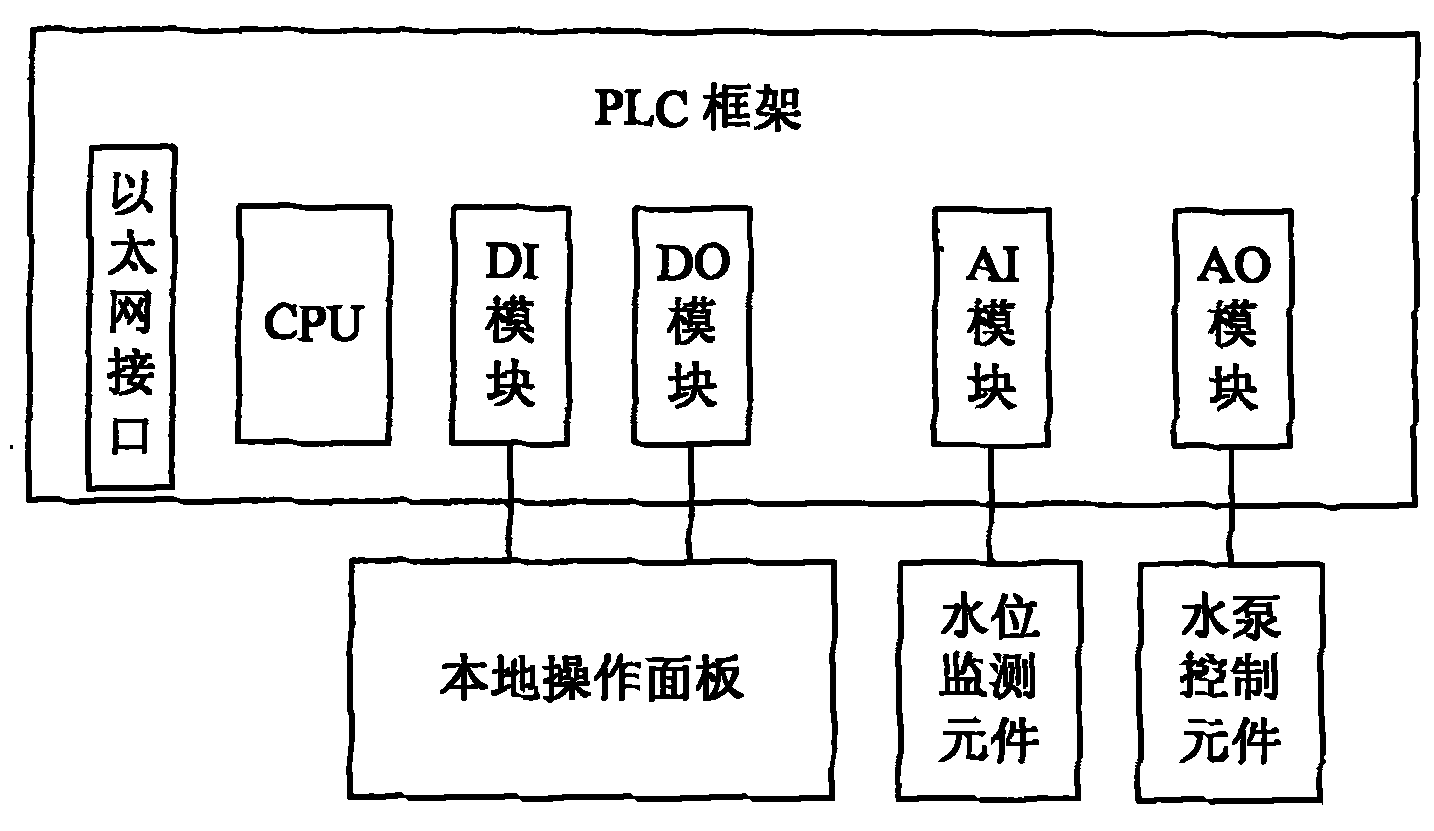

一種用于所述的基于模糊控制的排污水泵控制方法的裝置，其特征在于由PLC處理平臺、本地操作面板、水位監測元件、水泵控制元件四部分組成，所述的PLC處理平臺包括在PLC框架上并行設置的CPU、以太網接口、DI模塊、DO模塊、AI模塊、AO模塊，所述的CPU中設有模糊控制器，此DI模塊、DO模塊與本地操作面板相連接，進行本地通訊，AI模塊與水位監測元件相連接，采集液位信號，AO模塊與水泵控制元件相連接，輸出控制信號，所述的AI模塊通過A/D模塊與DI模塊相連接，所述的DO模塊通過D/A模塊與AO模塊相連接。
所述的AI模塊、AO模塊為4～20mA輸入輸出通道。
所述的以太網接口模板為根據工廠現有控制系統選擇具有相應協議的以太網接口模板。
所述的本地操作模板通過DI模塊、DO模塊進行系統的配置和顯示，也可以使用觸摸屏，以通訊方式進行PLC處理平臺的配置和顯示。
本發明的裝置是一個排污水泵控制單元，其功能具有面板操作實現排污水泵起動、停止、變速，面板設置水位高低、水位變化范圍等參數，接收遠方的起動、停止控制，接收遠方水位參數設置。當接受水位設置后自動起停排污水泵、自動變速排污水泵，能夠保證迅速快捷穩妥排出污水到廠區的污水池里。
本發明的有益效果是：本發明提出以單個排污水泵為控制對象單元，設計一個操作、控制為一體的裝置。這個裝置能接受面板操作控制;能接收遠方操作控制;能接收面板或遠方的參數設定，使裝置處于自動起停及變速排污水泵，以保證污水泵坑不出現溢污水現象，免除生產車間二次被污染的可能。
