申請日2013.10.31
公開(公告)日2014.02.05
IPC分類號C02F9/10
摘要

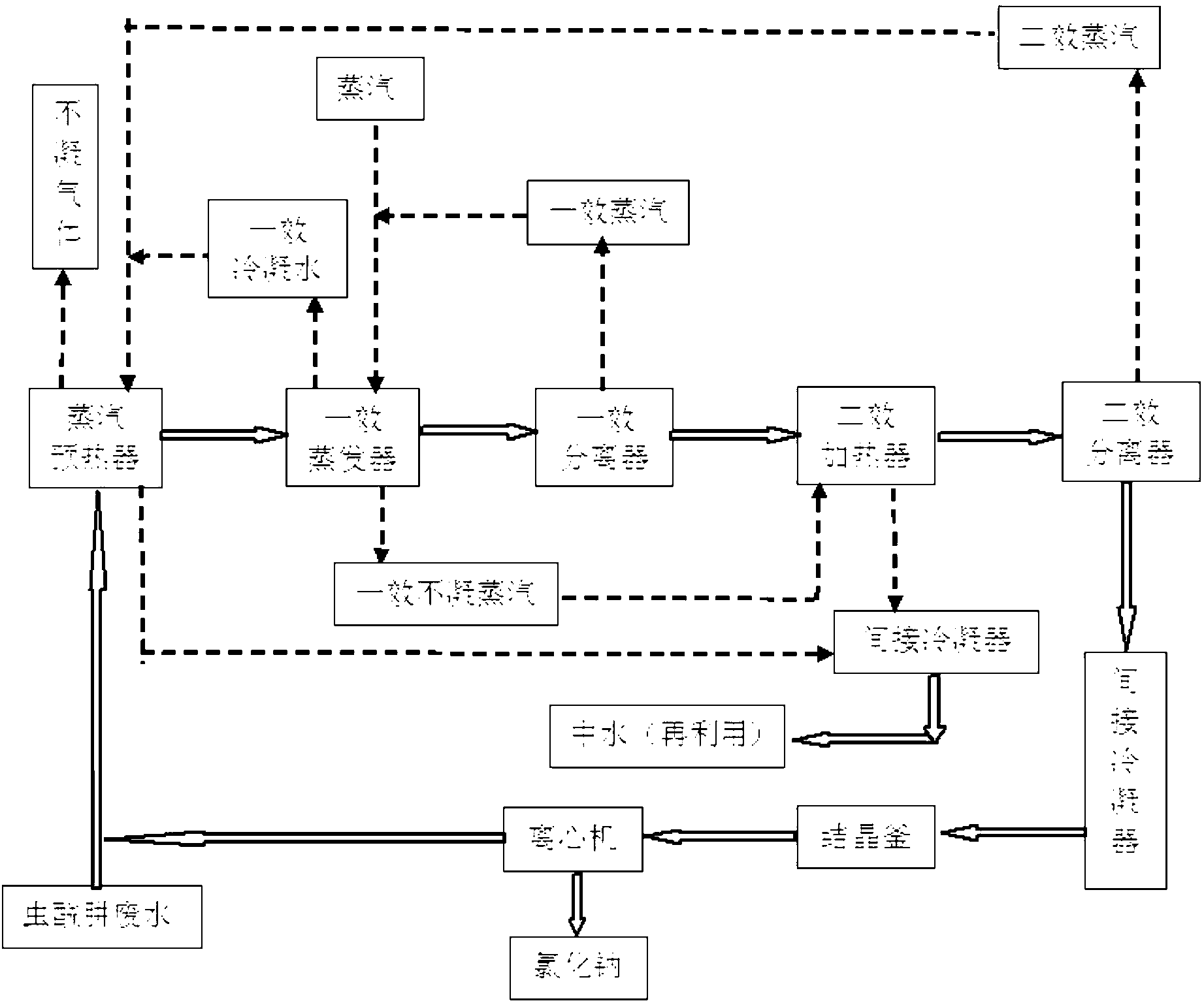

本發明涉及一種蟲酰肼殺蟲劑合成中廢水的處理利用方法，將蟲酰肼殺蟲劑合成中的廢水經蒸汽預熱器加熱，然后送入一效蒸發器繼續加熱升溫至105-112℃，廢水進入一效分離器內進行汽液分離，分離后的物料進入二效加熱器內加熱至75～80℃，廢水進入二效分離器內再次汽液分離，分離后物料進入結晶釜內降溫結晶，離心過濾，濾液回至蒸汽預熱器繼續循環，每次汽液分離后的蒸汽回用到加熱介質使用，蒸汽預熱器和二效蒸發器加熱介質產生的冷凝水和不凝蒸汽降溫收集為中水用于合成。本發明可以實現工藝廢水的循環利用，減少COD排放量，以及新工藝水的使用量，具有良好的經濟和環境效益。
權利要求書
1.一種蟲酰肼殺蟲劑合成中廢水的處理利用方法，其特征是，包括步驟如下：
(1)將蟲酰肼殺蟲劑合成中的廢水打入蒸汽預熱器進行預熱，物料溫度升至60-65℃后， 將其打入一效蒸發器內;
(2)預熱后的物料在一效蒸發器內，由115～120℃加熱生蒸汽和后續氣液分離出的一 效蒸汽在0.16～0.2MPa壓力下對其進行加熱，物料升溫至105-112℃后，進入一效分離器內， 進行汽液分離;加熱介質產生的一效蒸汽冷凝水去蒸汽預熱器用于預加熱，產生的不凝蒸汽 進入二效蒸發器用作加熱介質;
(3)汽液分離后的一效蒸汽作為加熱介質進入一效蒸發器進行加熱，液體進入二效蒸發 器內，利用一效蒸發器內產生的不凝蒸汽作為加熱介質在0.07～0.075Mpa、89～92℃加熱， 液體物料升溫至75～80℃后，進入二效分離器內，再次汽液分離;
(4)再次汽液分離后的二效蒸汽作為加熱介質進入蒸汽預熱器用于預熱，分離后的物料 進入間接冷凝器內進行降溫，然后進入結晶釜內進行降溫結晶，物料溫度降至25℃后，進入 離心機過濾，濾液與蟲酰肼殺蟲劑合成中的廢水混合后，進入蒸汽預熱器內進行循環蒸發， 固體氯化鈉回收利用;
(5)蒸汽預熱器和二效蒸發器加熱介質產生的冷凝水和不凝蒸汽，經過降溫冷凝后，即 為中水，循環利用至蟲酰肼合成反應過程中。
2.根據權利要求1所述的一種蟲酰肼殺蟲劑合成中廢水的處理利用方法，其特征是，一 效蒸發器內物料被加熱的溫度選105-108℃，二效蒸發器內物料被加熱的溫度選75～78℃。
說明書
一種蟲酰肼殺蟲劑合成中廢水的處理利用方法
技術領域
本發明涉及一種農藥生產中的廢水處理利用方法，屬于農藥合成技術領域。
背景技術
蟲酰肼是一種殺蟲劑，化學名稱：N-叔丁基-N-(4-乙基苯甲酰基)-3，5-二甲基苯 甲酰肼;分子式：C22H28N2O2;分子量：352;其結構式如下：
現有的蟲酰肼合成工藝主要為分兩步反應：第一步反應：由對乙基苯甲酰氯、20%氫氧 化鈉溶液、叔丁基肼鹽酸鹽和水在二氯乙烷溶劑作用下，反應生成N-(4-乙基苯甲�；�)-N- 叔丁基肼。第二步反應：N-(4-乙基苯甲�；�)-N-叔丁基肼、20%氫氧化鈉溶液、3，5-二甲 基苯甲酰氯和水在二氯乙烷溶劑體系下，反應生成蟲酰肼。
其中廢水主要來自于合成反應和重結晶過程中的工藝添加水、20%氫氧化鈉溶液中所含的 水、氫氧化鈉與酸中和產生的水、合成反應過程中產生的水等四部分。在合成反應和重結晶 處理結束后，進行過濾，將濾液進行靜置與有機溶劑分層，得到蟲酰肼合成工藝廢水。蟲酰 肼合成工藝廢水的主要成為：氯化鈉13.7%、氫氧化鈉1.6%、以及微量的二氯乙烷0.78%、 N-(4-乙基苯甲�；�)-N-叔丁基肼0.61%、蟲酰肼等。其中廢水pH值在8左右，CODCr含量 為5200mg/L。
目前，國內蟲酰肼合成工藝廢水大多采用生化處理工藝，經過處理后的廢水CODCr含量為 870mg/L，無法達到廢水排放指標。同時廢水所含的氯化鈉、氫氧化鈉等固體無法有效的分離， 不能實現固體物質的重復利用造成資源浪費。
發明內容
本發明的目的是提供一種蟲酰肼殺蟲劑合成中廢水的處理利用方法，處理后水可以循環 利用，固體氯化鈉等物質也可以實現有效的回收再利用。
本發明采取的技術方案為：
一種蟲酰肼殺蟲劑合成中廢水的處理利用方法，包括步驟如下：
(1)將蟲酰肼殺蟲劑合成中的廢水打入蒸汽預熱器進行預熱，物料溫度升至60-65℃后， 將其打入一效蒸發器內;
(2)預熱后的物料在一效蒸發器內，由115～120℃加熱生蒸汽和后續氣液分離出的一 效蒸汽在0.16～0.2MPa壓力下對其進行加熱，物料升溫至105-112℃后，進入一效分離器內， 進行汽液分離;加熱介質產生的一效蒸汽冷凝水去蒸汽預熱器用于預加熱，產生的不凝蒸汽 進入二效蒸發器用作加熱介質;
(3)汽液分離后的一效蒸汽作為加熱介質進入一效蒸發器進行加熱，液體進入二效蒸發 器內，利用一效蒸發器內產生的不凝蒸汽作為加熱介質在0.07～0.075Mpa、89～92℃加熱， 液體物料升溫至75～80℃后，進入二效分離器內，再次汽液分離;
(4)再次汽液分離后的二效蒸汽作為加熱介質進入蒸汽預熱器用于預熱，分離后的物料 進入間接冷凝器內進行降溫，然后進入結晶釜內進行降溫結晶，物料溫度降至25℃后，進入 離心機過濾，濾液與蟲酰肼殺蟲劑合成中的廢水混合后，進入蒸汽預熱器內進行循環蒸發， 固體氯化鈉回收利用;
(5)蒸汽預熱器和二效蒸發器加熱介質產生的冷凝水和不凝蒸汽，經過降溫冷凝后，即 為中水，循環利用至蟲酰肼合成反應過程中。
上述方法中一效蒸發器內物料被加熱的溫度優選105-108℃，二效蒸發器內物料被加熱 的溫度優選75～78℃。
本發明的有益效果是：
1、針對蟲酰肼殺蟲劑合成中的廢水的特點，有效的分離工藝廢水中所溶解的氯化鈉和氫 氧化鈉等固體物質，對該部分物質可以實現資源再利用。
2、采用雙效蒸發后，中水為水和溶解微量二氯乙烷，該部分中水可以作為工藝添加水， 套用至蟲酰肼的兩步合成工藝以及重結晶工藝過程中。減少廢水排放量，同時節約水資源。
3、采用雙效蒸發的方式，可以將一效蒸汽和二效蒸汽分別應用到一效蒸發器和物料預熱 器中，實現能源二次利用，減少能耗使用。
4、本發明成果可以實現工藝廢水的循環利用，減少COD排放量，以及新工藝水的使用量， 具有良好的經濟和環境效益。
將850kg蟲酰肼合成工藝廢水采用本發明的雙效蒸發處理方法與傳統的生化處理進行 簡單對比效果如下：
(1)850kg蟲酰肼合成工藝廢水經過生化處理后，排放廢水722kg，其中CODCr含量 870mg/L，排放COD量0.628kg，氯化鈉等固體119kg;在蟲酰肼合成過程中，需新增工藝水 使用量650kg。
(2)850kg蟲酰肼合成工藝廢水經過雙效蒸發后，回收中水695kg，氯化鈉等固體116kg， 減少COD排放量0.628kg，減少工藝廢水使用650kg。
