申請日2013.10.31
公開(公告)日2014.01.29
IPC分類號C02F9/04
摘要

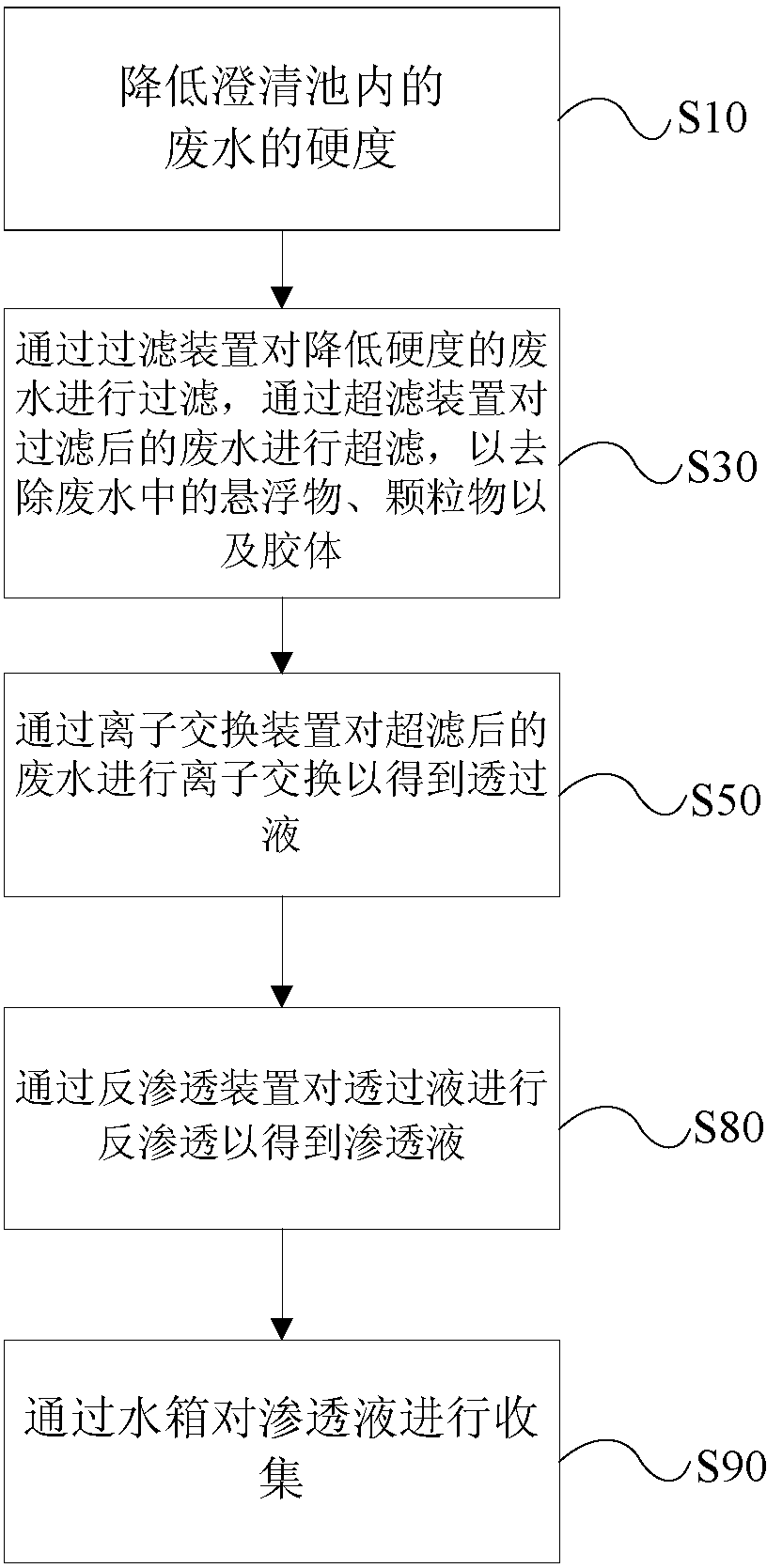

本發明提供了一種工業廢水的回收方法及廢水回收系統，其中，廢水的回收方法依次包括以下步驟：步驟S10：降低澄清池內的廢水的硬度;步驟S30：通過過濾裝置對降低硬度的廢水進行過濾，通過超濾裝置對過濾后的廢水進行超濾，以去除廢水中的懸浮物、顆粒物以及膠體;步驟S50：通過離子交換裝置對超濾后的廢水進行離子交換以得到透過液;步驟S80：通過反滲透裝置對透過液進行反滲透以得到滲透液;步驟S90：通過水箱對滲透液進行收集。本發明的廢水的回收方法確保反滲透裝置可以在高回收率下連續、穩定的運行，保證廢水的回收量。
權利要求書
1.一種工業廢水的回收方法，其特征在于，依次包括以下步驟：
步驟S10：降低澄清池內的廢水的硬度;
步驟S30：通過過濾裝置對降低硬度的所述廢水進行過濾，通過超濾裝置對過濾后的 所述廢水進行超濾，以去除所述廢水中的懸浮物、顆粒物以及膠體;
步驟S50：通過離子交換裝置對超濾后的所述廢水進行離子交換以得到透過液;
步驟S80：通過反滲透裝置對所述透過液進行反滲透以得到滲透液;
步驟S90：通過水箱對所述滲透液進行收集。
2.根據權利要求1所述的回收方法，其特征在于，所述步驟S10進一步包括以下步驟：
步驟S12：向所述廢水中加入石灰和純堿以使所述廢水中生成沉淀;
步驟S13：對所述沉淀進行分離;
步驟S14：對分離后的所述沉淀進行脫水，得到水和沉淀物，使得到的所述水返回到 所述澄清池內。
3.根據權利要求1所述的回收方法，其特征在于，所述步驟S30進一步包括以下步驟：
步驟S31：通過所述過濾裝置對所述廢水進行過濾;
步驟S32：調節所述廢水的PH值，以使所述廢水的PH值在8.0至9.0之間;
步驟S33：在所述廢水中加入氧化性殺菌劑進行殺菌;
步驟S34：通過所述超濾裝置對所述廢水進行超濾。
4.根據權利要求1所述的回收方法，其特征在于，所述步驟S30和步所述驟S50之間還包括 以下步驟：
步驟S41：用清水對所述過濾裝置和所述超濾裝置進行反洗，并得到反洗液，使所述 反洗液返回到所述澄清池內;
步驟S42：用清水對經過反洗的所述過濾裝置進行正洗。
5.根據權利要求1所述的回收方法，其特征在于，所述步驟S50進一步包括以下步驟：
步驟S51：通過所述離子交換器對所述廢水進行離子交換;
步驟S52：在離子交換器中加入還原劑對交換劑進行還原再生，并得到再生廢液;
步驟S53：對所述再生廢液進行蒸發處理。
6.根據權利要求1所述的回收方法，其特征在于，所述步驟S50和步驟S80之間還包括以下 步驟：
步驟S60：對所述離子交換器進行反洗和沖洗，反洗和沖洗得到的液體返回到所述澄 清池內。
7.根據權利要求1所述的回收方法，其特征在于，所述步驟S80進一步包括以下步驟：
步驟S81：對所述透過液進行反滲透，得到所述滲透液和第一濃液;
步驟S82：對所述第一濃液進行反滲透，得到所述滲透液和第二濃液;
步驟S83：對所述第二濃液進行蒸發處理。
8.一種廢水回收系統，其特征在于，包括：
澄清池(10)，具有澄清池進口和澄清池出口;
過濾裝置，具有過濾進口和過濾出口，所述過濾進口與所述澄清池出口連通;
超濾裝置，具有超濾進口和超濾出口，所述超濾進口與所述過濾出口連通;
離子交換器，具有交換器進口和第一交換器出口，所述交換器進口與所述超濾出口 連通;
反滲透裝置，具有反滲透進口和反滲透出口，所述反滲透進口與所述第一交換器出 口連通;
水箱(50)，具有水箱進口，所述水箱進口與所述反滲透出口連通。
9.根據權利要求8所述的廢水回收系統，其特征在于，
所述澄清池(10)包括混合池、設置在所述混合池下游的反應池以及蓄水池;
所述混合池包括：一級混合池和位于所述一級混合池下游的二級混合池，所述第一 混合池內設置有第一攪拌機構和第一投放口，所述第一混合池的進口形成所述澄清池進 口，所述二級混合池內設置有第二投放口;
所述反應池包括：混凝攪拌反應池和位于所述混凝攪拌反應池下游的混凝推流式反 應池，所述混凝攪拌反應池內設置有第二攪拌機構以及第三投放口，所述混凝推流式反 應池內設置有刮泥機和集水裝置，所述集水裝置設置在所述混凝推流式反應池的上部， 所述刮泥機的刮板位于所述混凝推流式反應池的底部;
所述蓄水池的進口與所述集水裝置連通，所述蓄水池的出口形成所述澄清池出口。
10.根據權利要求8所述的廢水回收系統，其特征在于，所述過濾裝置為濾料過濾器(21)， 所述濾料過濾器(21)的進口和出口之間設置有多個濾料層，各所述濾料層的過濾間隙 在沿所述濾料過濾器(21)的進口至出口的方向上依次減小。
11.根據權利要求8所述的廢水回收系統，其特征在于，所述離子交換器包括串聯的第一離 子交換器和第二離子交換器，所述第一離子交換器為鈉離子交換器，所述第二離子交換 器為弱酸陽離子交換器。
12.根據權利要求8所述的廢水回收系統，其特征在于，所述離子交換器上還設置有用以添 加還原劑以對所述離子交換器內的交換劑進行還原的還原劑添加裝置。
13.根據權利要求8所述的廢水回收系統，其特征在于，所述反滲透裝置包括：
第一反滲透裝置(41)，包括第一反滲透裝置進口、第一反滲透出口和第二反滲透出 口，所述第一反滲透裝置進口形成所述反滲透進口;
第二反滲透裝置(42)，包括第二反滲透裝置進口和第三反滲透出口，所述第二反滲 透裝置進口與所述第二反滲透出口連通，所述第三反滲透出口與所述第一反滲透出口共 同形成所述反滲透出口。
14.根據權利要求13所述的廢水回收系統，其特征在于，還包括蒸發器(60)，所述離子交 換器還具有第二交換器出口，所述第二反滲透裝置(42)還具有第四反滲透出口，所述 蒸發器(60)的進口與所述第二交換器出口和所述第四反滲透出口均連通。
說明書
工業廢水的回收方法及廢水回收系統
技術領域
本發明涉及廢水回收技術領域，具體而言，涉及一種工業廢水的回收方法及廢水回收系 統。
背景技術
煤化工含鹽廢水主要來源于生產過程中的煤氣洗滌廢水、循環水系統排水、化學水站排 水等，有時還包括生化處理后的有機廢水，由于原水中鹽度在循環水場和化學水站中的濃縮 以及加藥富集，使得其排放的廢水具有含鹽量高的特點，污染物以總含鹽量(TDS)為主，部分 廢水中還含有難降解的有機物。
隨著煤化工行業的發展和環保要求的提高，生產企業越來越重視對生產廢水的控制，很 多地區不僅要求廢水的達標排放，還要求企業最大限度的回用廢水，減輕對環境的污染，環 境敏感地區甚至要求廢水不外排，在這種情況下，含鹽廢水的回用處理成為當前煤化工行業 廢水處理研究的重點。
目前，含鹽廢水的處理通常采用物理或化學的方法降低或去除水中的絕大多數鹽類，以 獲得純度較高的除鹽水，主要有熱濃縮、離子交換、電滲析、EDI(電解除鹽技術)、膜分離等。 熱濃縮技術即蒸發結晶，具有濃縮倍數高的特點，但普遍投資和運行費用均較高，一般用在 水量小、TDS在10000mg/l以上的高含鹽廢水處理上，多在膜濃縮之后應用;離子交換法、電 滲析法和EDI法多水回收率低，約50-60%，且運行成本很高;與之相比，膜分離法具有處理 成本低、規模大、技術成熟的特點。
公開號為CN101798150A的中國專利申請公開了一種高含鹽廢水的處理方法及其處理裝 置，它包括石灰澄清池、濾池、離子交換器、除碳器、反滲透等處理過程，但該方法抗沖擊 性較差，當來水水量和水質波動較大，系統不能保持一定的穩定性，且后續為一段反滲透膜， 使系統收率很難達到預期目標，膜壓力較大，以上問題使其在工廠實際運用時難度較大。
公開號為CN1151862C的中國專利公開了一種高效率操作的反滲透方法和設備，它包括反 滲透膜、混合床離子交換裝置、微過濾器、紫外線消毒裝置、脫碳裝置、電離子化裝置等， 但該方法要求系統PH值控制在10.5以上，由于來水的堿度、有機物以及各種離子的波動性， 使系統很難控制在預定高PH下，一旦PH降低則出現膜結垢污堵的風險，在工程運行時很難 操作。
發明內容
本發明旨在提供一種回收量穩定的工業廢水的回收方法及廢水回收系統。
為了實現上述目的，根據本發明的一個方面，提供了一種工業廢水的回收方法，依次包 括以下步驟：步驟S10：降低澄清池內的廢水的硬度;步驟S30：通過過濾裝置對降低硬度的 廢水進行過濾，通過超濾裝置對過濾后的廢水進行超濾，以去除廢水中的懸浮物、顆粒物以 及膠體;步驟S50：通過離子交換裝置對超濾后的廢水進行離子交換以得到透過液;步驟S80： 通過反滲透裝置對透過液進行反滲透以得到滲透液;步驟S90：通過水箱對滲透液進行收集。
進一步地，步驟S10進一步包括以下步驟：步驟S12：向廢水中加入石灰和純堿以使廢水 中生成沉淀;步驟S13：對沉淀進行分離;步驟S14：對分離后的沉淀進行脫水，得到水和沉 淀物，使得到的水返回到澄清池內。
進一步地，步驟S30進一步包括以下步驟：步驟S31：通過過濾裝置對廢水進行過濾;步 驟S32：調節廢水的PH值，以使廢水的PH值在8.0至9.0之間;步驟S33：在廢水中加入氧 化性殺菌劑進行殺菌;步驟S34：通過超濾裝置對廢水進行超濾。
進一步地，步驟S30和步驟S50之間還包括以下步驟：步驟S41：用清水對過濾裝置和超 濾裝置進行反洗，并得到反洗液，使反洗液返回到澄清池內;步驟S42：用清水對經過反洗的 過濾裝置進行正洗。
進一步地，步驟S50進一步包括以下步驟：步驟S51：通過離子交換器對廢水進行離子交 換;步驟S52：在離子交換器中加入還原劑對交換劑進行還原再生，并得到再生廢液;步驟S53： 對再生廢液進行蒸發處理。
進一步地，步驟S50和步驟S80之間還包括以下步驟：步驟S60：對離子交換器進行反洗 和沖洗，反洗和沖洗得到的液體返回到澄清池內。
進一步地，步驟S80進一步包括以下步驟：步驟S81：對透過液進行反滲透，得到滲透液 和第一濃液;步驟S82：對第一濃液進行反滲透，得到滲透液和第二濃液;步驟S83：對第二 濃液進行蒸發處理。
根據本發明的另一方面，提供了一種廢水回收系統，包括：澄清池，具有澄清池進口和 澄清池出口;過濾裝置，具有過濾進口和過濾出口，過濾進口與澄清池出口連通;超濾裝置， 具有超濾進口和超濾出口，超濾進口與過濾出口連通;離子交換器，具有交換器進口和第一 交換器出口，交換器進口與超濾出口連通;反滲透裝置，具有反滲透進口和反滲透出口，反 滲透進口與第一交換器出口連通;水箱，具有水箱進口，水箱進口與反滲透出口連通。
進一步地，澄清池包括混合池、設置在混合池下游的反應池以及蓄水池;混合池包括： 一級混合池和位于一級混合池下游的二級混合池，第一混合池內設置有第一攪拌機構和第一 投放口，第一混合池的進口形成澄清池進口，二級混合池內設置有第二投放口;反應池包括： 混凝攪拌反應池和位于混凝攪拌反應池下游的混凝推流式反應池，混凝攪拌反應池內設置有 第二攪拌機構以及第三投放口，混凝推流式反應池內設置有刮泥機和集水裝置，集水裝置設 置在混凝推流式反應池的上部，刮泥機的刮板位于混凝推流式反應池的底部;蓄水池的進口 與集水裝置連通，蓄水池的出口形成澄清池出口。
進一步地，過濾裝置為濾料過濾器，濾料過濾器的進口和出口之間設置有多個濾料層， 各濾料層的過濾間隙在沿濾料過濾器的進口至出口的方向上依次減小。
進一步地，離子交換器包括串聯的第一離子交換器和第二離子交換器，第一離子交換器 為鈉離子交換器，第二離子交換器為弱酸陽離子交換器。
進一步地，離子交換器上還設置有用以添加還原劑以對離子交換器內的交換劑進行還原 的還原劑添加裝置。
進一步地，反滲透裝置包括：第一反滲透裝置，包括第一反滲透裝置進口、第一反滲透 出口和第二反滲透出口，第一反滲透裝置進口形成反滲透進口;第二反滲透裝置，包括第二 反滲透裝置進口和第三反滲透出口，第二反滲透裝置進口與第二反滲透出口連通，第三反滲 透出口與第一反滲透出口共同形成反滲透出口。
進一步地，本發明的廢水回收系統還包括蒸發器，離子交換器還具有第二交換器出口， 第二反滲透裝置還具有第四反滲透出口，蒸發器的進口與第二交換器出口和第四反滲透出口 均連通。
本發明的技術方案，首先通過化學反應去除廢水中的大部分臨時硬度和永久硬度，再在 過濾過程中通過物理方式初步去除廢水中的懸浮物和膠體，在初步過濾后通過精度更高的超 濾的方式再次去除廢水中的懸浮物和膠體，并最終通過離子交換的方式去除廢水中的殘余硬 度，完成廢水中的雜質的去除。去除雜質后的廢水通過反滲透的方式去除廢水中的含鹽部分， 得到可以從新利用的水質。本發明在反滲透之前通過化學和物理的方式去除廢水中含有的雜 質部分，避免雜質對反滲透裝置進行干擾和反滲透膜結垢的現象，確保反滲透裝置可以在高 回收率下連續、穩定的運行，保證廢水的回收量。
