申請日2014.04.21

　　公開(公告)日2014.07.02

　　IPC分類號C02F3/34

　　摘要

　　一種基于生物膜的養殖廢水處理系統，包括相互串聯的內部裝有支架的多個水桶，首個水桶設有淋水裝置，末端水桶中的水重新流回養殖池;所述支架上固定有生物膜，其培養方法包括用篩網篩選甘蔗渣裝入網袋置于支架上;向容器內泵入養殖池水浸沒附著基，添加經活化后的芽孢桿菌(Bacillus sp.)菌粉并投加營養鹽;10-15天后補加一次;所用菌種名稱為Shan-1;經歷25-30天即培養成熟。本發明簡單可行、成本低、使用期長，在海水養殖廢水處理中具有很強的實際應用價值。本發明所采用的生物膜在甘蔗渣上能存活很長時間，對養殖廢水有很強的處理能力，特別是對養殖廢水中的氨氮和亞硝氮具有很強的降解能力。

　　權利要求書

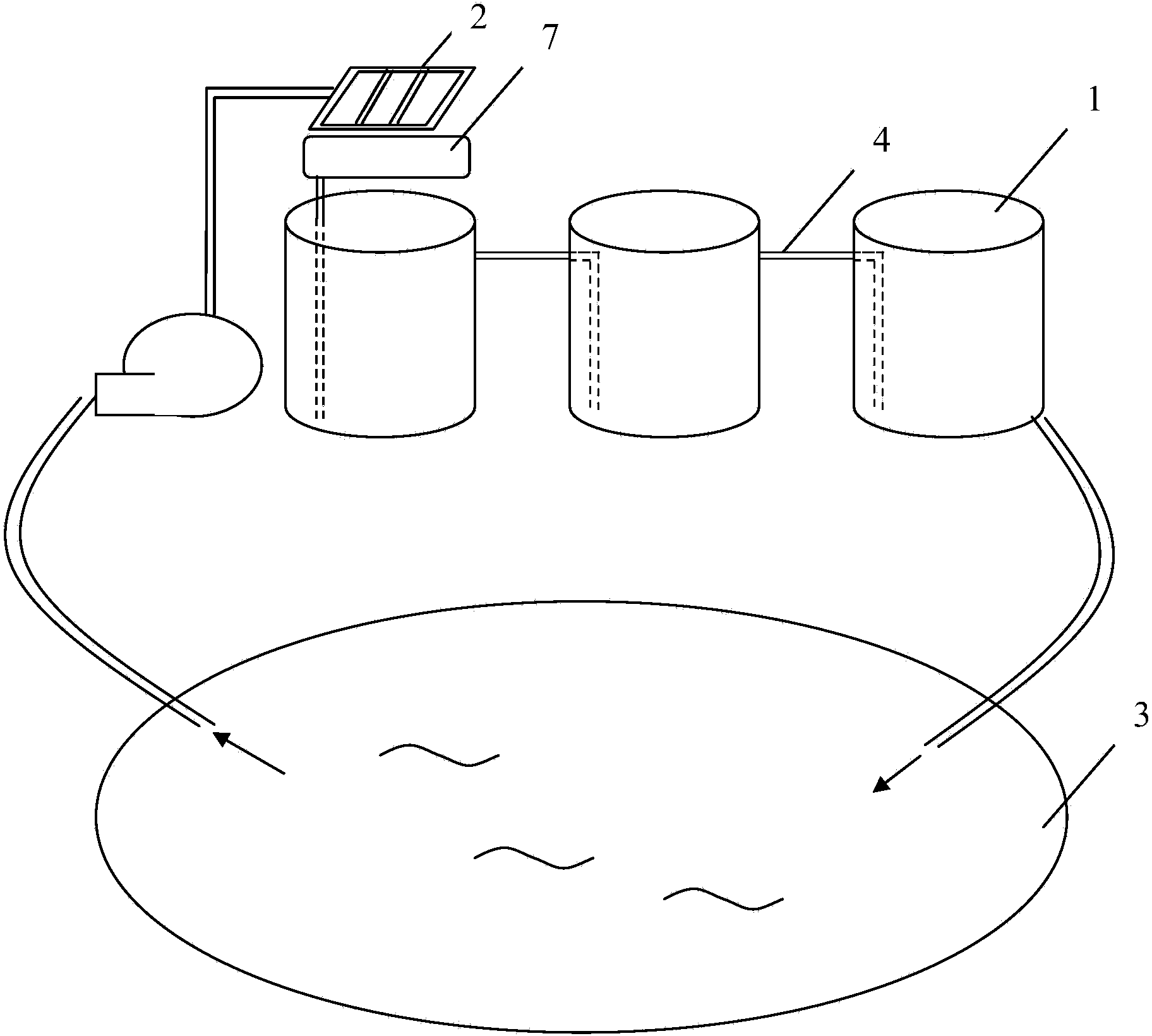

　　1.一種基于生物膜的養殖廢水處理系統，其特征在于包括相互串聯的3-5個水箱，所述水箱內裝有以耐腐蝕材料制成的多層支架，每個水箱的進水管的出水口都設置在底部而水箱的出水口在頂部使每個水箱中水體均至下而上流動;第一個水箱設置一個帶有水泵的淋水裝置，最后一個水箱中的水重新流回養殖池;所述支架上固定有按照以下方法培養成熟的生物膜;

　　所述生物膜的培養方法包括:附著基的制備步驟和生物膜的培養步驟，

　　所述的附著基制備步驟：用篩網篩選出直徑為250μm-600μm的甘蔗渣，消毒清洗后裝入由60目篩絹制作的網袋，每個網袋甘蔗渣厚度為1.5-2.5cm，再將網袋置于容器內的支架上;

　　所述的生物膜培養步驟：向上述容器內泵入養殖池的海水浸沒附著基，通過氣石調節充氣量使系統中溶氧維持在5-6mg/L;按照水體體積，添加經活化后的芽孢桿菌(Bacillus sp.)菌粉使容器內芽孢桿菌數量達到106-107cfu/mL并投加NH4Cl和糖蜜作為營養鹽;10-15天后補加一次營養鹽和同濃度芽孢桿菌(Bacillus sp.);所述的芽孢桿菌菌粉所用菌種名稱為BZ-5;在海水鹽度為22‰-35‰、溫度28-33℃、PH7.5-8.5條件下，總共經歷25-30天時，所述網袋即成為培養成熟的生物膜。

　　2.如權利要求1所述的養殖廢水處理系統，其特征在于每個支架3-5層，每層均平鋪一層孔徑為15mm-30mm的方格網布;所述的培養成熟的生物膜設置在該網布上。

　　3.如權利要求1所述的養殖廢水處理系統，其特征在于每個支架體積是水箱體積的40%-50%。

　　4.如權利要求1所述的養殖廢水處理系統，其特征在于處理系統的水箱總體積為養殖廢水日排放量1-2倍。

　　5.如權利要求1所述的養殖廢水處理系統，其特征在于所述營養鹽濃度分別為由NH4Cl20mg/L、糖蜜0.3g/L。

　　6.如權利要求1所述的養殖廢水處理系統，其特征在于所述芽孢桿菌菌粉是經發酵后經低溫冷凍制成，且活化后菌體濃度約為1010-1011cfu/g。

　　說明書

　　一種基于生物膜的養殖廢水處理系統

　　技術領域

　　本發明屬于海水養殖廢水處理領域，具體涉及一種基于生物膜的養殖廢水 處理系統，以處理海水養殖中產生的廢水。

　　背景技術

　　海水養殖中廢水排放的環境問題已越來越引起人們的重視,在養殖廢水處理 中，生物膜法廢水處理技術的優越性，正受到人們越來越多的關注。人們用不 同的材料作為載體，接種不同的菌株培養生物膜，利用微生物的降解作用來處 理養殖廢水。目前常用的載體有：沙子、碎石、砂礫、塑料蜂窩、陶粒、彈性 填料、焦炭、爐渣、石棉瓦等。與此相比，用甘蔗渣作為載體有比表面積大、 經濟廉價、容易獲取等特性。此外，隨著甘蔗渣的緩慢分解能為細菌提供碳源 等營養物質，與具有高效性能的細菌相結合，能達到理想的使用效果。

　　發明內容

　　本發明的目的在于提供一種基于生物膜的養殖廢水處理系統，能夠利用甘 蔗渣作為載體接種芽孢桿菌(Bacillus sp.)培養生物膜來處理養殖廢水的方法，它 能滿足海水養殖廢水處理所需要的設計成本低、能耗低、凈化效率高、不產生 二次污染等需求。

　　一種基于生物膜的養殖廢水處理系統，其特征在于包括相互串聯的3-5個水 箱，所述水箱內裝有以耐腐蝕材料制成的多層支架，每個水箱的進水管的出水 口都設置在底部而水箱的出水口在頂部使每個水箱中水體均至下而上流動;第 一個水箱設置一個帶有水泵的淋水裝置，最后一個水箱中的水重新流回養殖池; 所述支架上固定有按照以下方法培養成熟的生物膜;

　　所述生物膜的培養方法包括:附著基的制備步驟和生物膜的培養步驟，

　　所述的附著基制備步驟：用篩網篩選出直徑為250μm-600μm的甘蔗渣，消 毒清洗后裝入由60目篩絹制作的網袋，每個網袋甘蔗渣厚度為1.5-2.5cm，再將 網袋置于容器內的支架上;

　　所述的生物膜培養步驟：向上述容器內泵入養殖池的海水浸沒附著基，通 過氣石調節充氣量使容器水體中溶氧維持在5-6mg/L;按照水體體積，添加經 活化后的芽孢桿菌(Bacillus sp.)菌粉使容器內芽孢桿菌數量達到106-107cfu/mL 并投加NH4Cl和糖蜜作為營養鹽;10-15天后補加一次營養鹽和同濃度芽孢桿 菌(Bacillus sp.);所述的芽孢桿菌菌粉所用菌種名稱為BZ-5;

　　在海水鹽度為22‰-35‰、溫度28-33℃、PH7.5-8.5條件下，總共經歷25-30 天，或者當每克甘蔗渣上附著菌不低于1010cfu時，所述網袋即成為培養成熟的 生物膜。

　　每個支架3-5層，每層均平鋪一層孔徑為15mm-30mm的方格網布;所述的 培養成熟的生物膜設置在該網布上，

　　每個支架體積是水箱體積的40%-50%。

　　處理系統的水箱總體積為養殖廢水日排放量1-2倍。

　　所述營養鹽濃度分別為由NH4Cl20mg/L、糖蜜0.3g/L。

　　所述芽孢桿菌菌粉是經發酵后經低溫冷凍制成，且活化后菌體濃度約為 1010-1011cfu/g。

　　上述選用篩選的芽孢桿菌(Bacillus sp.)名稱為BZ-5，已于2014年3月14日 保藏在位于北京朝陽區北辰西路1號院3號的中國微生物菌種保藏管理委員會 普通微生物中心，保藏編號為CGMCC NO.8919。

　　本發明簡單可行、成本低、使用期長，在海水養殖廢水處理中具有很強的實 際應用價值。本發明所采用的生物膜在甘蔗渣上能存活很長時間，對養殖廢水 有很強的處理能力，特別是對養殖廢水中的氨氮和亞硝氮具有很強的降解能力。
