申請日2010.07.17

　　公開(公告)日2012.05.30

　　IPC分類號E02B8/02; E02B3/02; E02B5/08

　　摘要

　　本發明涉及用于人工濕地、水處理水道的反應槽、水處理裝置之間的連接水道、生態水道等水處理水道，在不僅沒有單獨的迂回水道，而且沒有加壓或抽水裝置的狀態下也能夠交換水道上層部的處理水流與下層部的處理水流的上下交流裝置，包含：一對傾斜橫截板，分別從水道的上部和下部以預定的傾斜度橫向切斷水道，并以水道的中心線為基準相互對稱設置;一對三角平板，連接上側的傾斜橫截板的下端與下側的傾斜橫截的上端。通過本發明，能夠迅速且簡單地對上下交流形水道進行施工，由此將無動力上下交流形水道適用于多種方式的水處理裝置上，從而能夠得到提高水處理效率的效果。

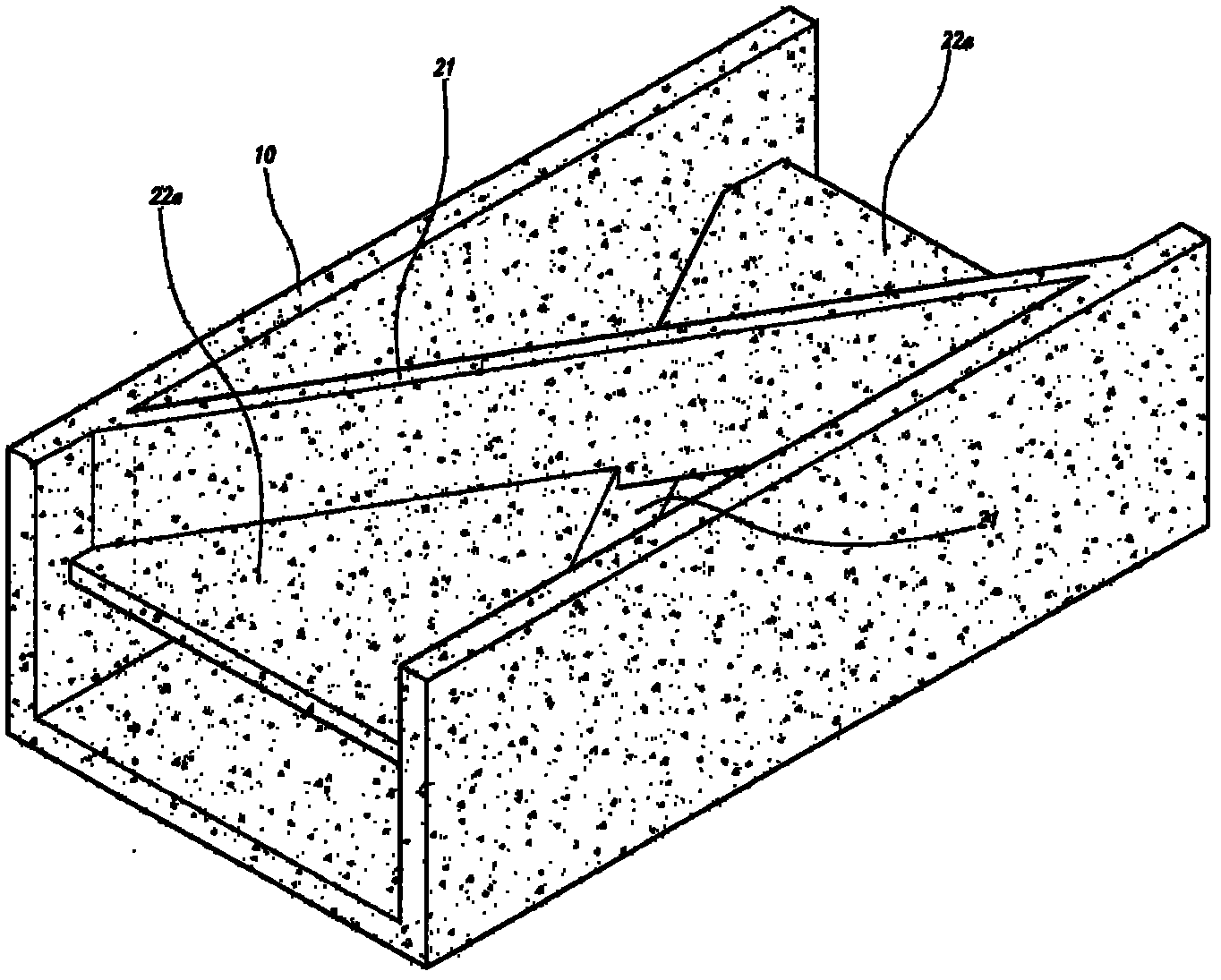

　　摘要附圖



　　權利要求書

　　1.一種用于水處理水道的上下交流裝置，所述上下交流裝置交換用于 水處理的水道(10)的上層部的處理水流與下層部的處理水流，其特征在 于，包含：一對傾斜橫截板(21)，分別從水道(10)的上部和下部傾斜 地橫向切斷水道(10)，并以水道(10)的中心線為基準相互對稱設置， 一對三角平板(22a)，連接上側的傾斜橫截板(21)的下端與下側的傾斜 橫截板(21)的上端。

　　2.一種用于水處理水道的上下交流裝置，所述上下交流裝置交換用于 水處理的水道(10)的上層部的處理水流與下層部的處理水流，其特征在 于，包含：多個框架模塊(23)，5面都開放的三角支柱狀;三角平板(22b) 及墻板(24)，粘貼在所述框架模塊(23)的面。

　　說明書

　　用于水處理水道的上下交流裝置

　　技術領域

　　本發明涉及一種用于人工濕地、水處理水道的反應槽、水處理裝置之 間的連接水道、生態水道等水處理水道，在不僅沒有單獨的迂回水道，而 且沒有加壓或抽水裝置的狀態下也能夠交換水道上層部的處理水流與下 層部的處理水流的上下交流裝置，包含：一對傾斜橫截板，分別從水道的 上部和下部以預定的傾斜度橫向切斷水道，并以水道的中心線為基準相互 對稱設置;一對三角平板，連接上側的傾斜橫截板的下端與下側的傾斜橫 截的上端，因此能夠迅速且簡單地進行施工。

　　背景技術

　　利用人工濕地、生態水道的生態學處理及生化學高度處理等水處理技 術是將連接各階段濕地或反應槽的連接水道，或半連續處理槽等水道形處 理槽及培養有水生植物或接種有微生物的生態水道的上層部的處理水流 與下層部的處理水流相互交換，從而能夠提高水處理效率。

　　這種水道的上、下流的交流作用表現為通過漸進的攪拌得到的微生物 及污染物分布的均質化效果和通過交換上層部的好氧環境與下層部的半 厭氧環境而提高清除營養鹽類的效率等改善多種水處理性能的效果。

　　水道上、下層水流相互交流基本通過水道的上、下分流、抽水及迂回 水道的運送等方法執行，但是這不僅需要復雜的附屬裝置及設備，而且需 要用于抽水的動力，由此，開發了如圖1及2所示的無動力上下交流形水 道10，從而在沒有單獨的迂回水道或抽水單元的狀態下也能夠有效地交 換水道10內的上層部水流及下層部水流。

　　如圖1及圖2所示的現有的交流形水道10在水道10的內部設置有以 軸為中心線扭曲成180度的板制的換水流板11，在維持水道10的總水流 截面的狀態下，相互交換水道10的上層水流與下層水流。

　　發明內容

　　如圖1及2所示，適用換水流板11的現有的上下交流形水道10在比 水道10的幅度大的板材上形成扭曲，然后精密地切斷后正確地接合到水 道10的內側，因此具有不僅施工復雜，而且事實上不可能進行大規模的 施工的問題點。

　　本發明是為了解決如上所述的問題點而提出的，提供用于水處理水道 的上下交流裝置，所述上下交流裝置交換用于水處理的水道10的上層部 的處理水流與下層部的處理水流，其特征在于，包含：一對傾斜橫截板 21，分別從水道10的上部和下部傾斜地橫向切斷水道10，并以水道10 的中心線為基準相互對稱設置，一對三角平板22a，連接上側的傾斜橫截 板21的下端與下側的傾斜橫截板21的上端。

　　并且，提供用于水處理水道的上下交流裝置，其特征在于，包含：多 個框架模塊23，呈5面都開放的三角支柱狀;三角平板22b及墻板24， 粘貼在所述框架模塊23的面。

　　通過本發明，能夠迅速且簡單地對上下交流形水道進行施工，由此將 無動力上下交流形水道適用于多種方式的水處理裝置上，從而能夠得到提 高水處理效率的效果。
