申請日2010.07.19

　　公開(公告)日2010.12.15

　　IPC分類號C02F11/12

　　摘要

　　本發明公開一種用于污泥干化回轉窯內的切割導流裝置及污泥干化回轉窯，該裝置包括：切割導流葉片、密封膠圈、螺栓和螺母;切割導流葉片的一端設有固定通孔，螺栓一端穿過固定通孔，與切割導流葉片內設置的螺母固定連接，螺栓另一端用于固定焊接在回轉窯筒內壁上，通過螺栓與螺母的配合使切割導流葉片固定在回轉窯筒內壁上;密封膠圈設置在切割導流葉片的一端外的螺栓上貼緊切割導流葉片的端部。該裝置設置在回轉窯內，在污泥前進的過程中，通過該裝置，可切割或?qū)Щ夭糠治勰啵�延長污泥在窯內的運動軌跡，增加污泥的反應及停留時間，有效提高了污泥干化效果。該裝置結構簡單、不需動力設備，安全可靠，節能節電，很好克服現有技術的缺點和不足。

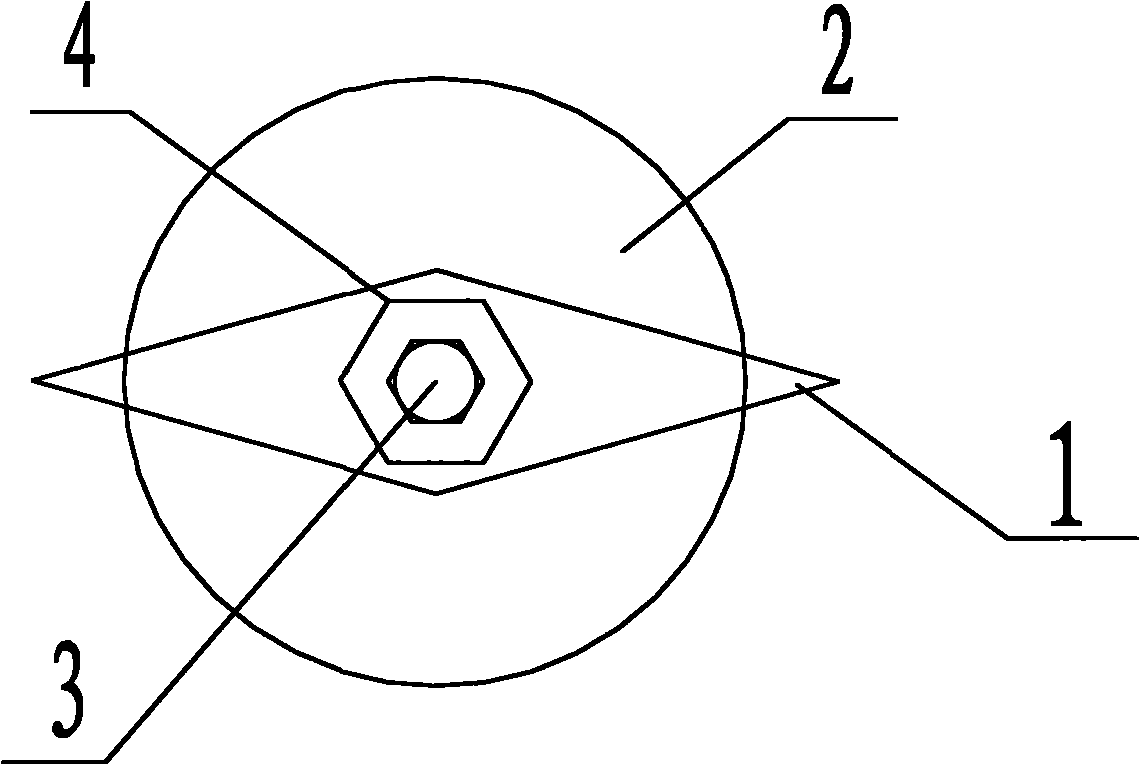

　　摘要附圖



　　權利要求書

　　1.一種用于污泥干化回轉窯內的切割導流裝置，其特征在于：該裝置包括：

　　切割導流葉片(1)、密封膠圈(2)、螺栓(3)和螺母(4);

　　所述切割導流葉片(1)的一端設有固定通孔，螺栓一端穿過固定通孔，與切割導流葉片(1)內設置的螺母(4)固定連接，螺栓(3)另一端用于固定焊接在回轉窯筒內壁(5)上，通過螺栓(3)與螺母(4)的配合使所述切割導流葉片(1)固定在回轉窯筒內壁(5)上;所述密封膠圈(2)設置在切割導流葉片(1)的一端外的螺栓(3)上貼緊切割導流葉片(1)的端部。

　　2.根據權利要求1所述用于污泥干化回轉窯內的切割導流裝置，其特征在于：所述切割導流葉片(1)為由耐腐蝕及耐高溫的金屬板或硬質防水非金屬板制成的中空棱柱，上端開口，底端封閉，底端設有供螺栓(3)穿過的固定通孔。

　　3.根據權利要求2所述用于污泥干化回轉窯內的切割導流裝置，其特征在于：所述切割導流葉片(1)的高度為所應用的回轉窯筒內壁上設置的抄板的高度的1.2～1.5倍;所述切割導流葉片(1)的寬度為所應用的回轉窯筒內壁上設置的兩個平行的抄板之間間距的1/3～1/2。

　　4.根據權利要求2或3所述用于污泥干化回轉窯內的切割導流裝置，其特征在于：所述切割導流葉片(1)的中空棱柱的截面呈平行四邊形，平行四邊形中銳角的角度為10～15°。

　　5.根據權利要求2或3所述用于污泥干化回轉窯內的切割導流裝置，其特征在于：所述切割導流葉片(1)采用的耐腐蝕及耐高溫的金屬板或硬質防水非金屬板的厚度不小于3mm。

　　6.根據權利要求1或2所述污泥干化用回轉窯內切割導流裝置，其特征在于：所述密封膠圈(2)的平面面積至少大于螺母(4)的平面面積的1倍。

　　7.根據權利要求1或2所述用于污泥干化回轉窯內的切割導流裝置，其特征在于：所述切割導流葉片(1)一端的固定通孔外周均勻設有多個角度定位凹槽，所述螺栓底部設有角度定位凸起，所述固定通孔外周的角度定位凹槽與螺栓底部的角度定位凸起配合，能調整所述切割導流葉片(1)的安裝角度。

　　8.一種污泥干化用回轉窯，其特征在于，包括：

　　回轉窯和切割導流裝置;其中，切割導流裝置采用上述權利要求1～7任一項的所述污泥干化用回轉窯內切割導流裝置;

　　所述切割導流裝置固定設置在所述回轉窯筒內壁上，設置在回轉窯筒內壁上的抄板之間。

　　9.根據權利要求8所述污泥干化用回轉窯，其特征在于：所述的切割導流裝置為多個，均勻分布設置在所述回轉窯筒內壁上。

　　10.根據權利要求9所述污泥干化用回轉窯，其特征在于：所述切割導流裝置為多個，均勻分布設置在所述回轉窯筒內壁上具體包括：

　　在污泥前進的方向上的回轉窯筒內壁(5)的前端1/3區域和后端1/3區域設置的切割導流葉片(1)均垂直于抄板(7)，每個切割導流葉片(1)的設置在形成“品”字形的三個抄板(7)的中心的回轉窯筒內壁上;

　　在污泥前進的方向上的回轉窯筒內壁(5)的中部2/3區域設置的切割導流葉片(1)與抄板(7)呈45°～60°角，每個切割導流葉片(1)的設置在形成“品”字形的三個抄板(7)的中心的回轉窯筒內壁(5)上。

　　說明書

　　用于污泥干化回轉窯內的切割導流裝置及污泥干化回轉窯

　　技術領域

　　本發明涉及回轉窯內切割導流的裝置，尤其涉及一種用于污泥干化回轉窯內的切割導流裝置及污泥干化回轉窯。

　　背景技術

　　傳統的回轉窯多用于干化含水率較低、黏性較差、較為松散的石灰粉、水泥粉等建材化工物料等。以上這些物料在回轉窯內能夠有效地進行拋灑、分散等動作，且不易結塊。而我國現有市政污水處理廠產生的脫水污泥的含水率及性狀，隨著季節、水廠運行參數的變化而變化，含水率較高且變化范圍較大(75%～85%)。同時，在污泥機械脫水過程中投加量大量PAM等黏性藥劑，造成市政污泥不易分散、結坨現象嚴重，導致在回轉窯內成坨滾動，不能很好的分散，最終粘結成大塊坨狀污泥，嚴重影響利用回轉窯對污泥的干化效果。

　　發明內容

　　本發明實施例的目的是提供一種用于污泥干化回轉窯內的切割導流裝置及污泥干化回轉窯，可有效地切割回轉窯內的大塊污泥，延長污泥在回轉窯內的停留時間，減小出泥粒徑，改善干化效果。

　　本發明的目的是通過下述技術方案實現的：

　　本發明實施例提供一種污泥干化用回轉窯內切割導流裝置，該裝置包括：

　　切割導流葉片、密封膠圈、螺栓和螺母;

　　所述切割導流葉片的一端設有固定通孔，螺栓一端穿過固定通孔，與切割導流葉片內設置的螺母固定連接，螺栓另一端用于固定焊接在回轉窯筒內壁上，通過螺栓與螺母的配合使所述切割導流葉片固定在回轉窯筒內壁上;所述密封膠圈設置在切割導流葉片的一端外的螺栓上貼緊切割導流葉片的端部。

　　本發明實施例還提供一種污泥干化用回轉窯，包括：

　　回轉窯和切割導流裝置;其中，切割導流裝置采用上述污泥干化用回轉窯內切割導流裝置;

　　所述切割導流裝置固定設置在所述回轉窯筒內壁上，設置在回轉窯筒內壁上的抄板之間。

　　由上述本發明實施例提供的技術方案可以看出，本發明實施例中由切割導流葉片、密封膠圈、螺栓和螺母構成的回轉窯內污泥切割導流裝置，該裝置可安裝在對污泥進行干化的回轉窯內，對污泥進行切割和導流，延長污泥停留時間，確保出泥的干化效果。該裝置結構簡單，安裝調整方便，不需動力及控制設備，安全可靠，用在對污泥干化的回轉窯中節能節電，可很好的克服現有技術的缺點和不足。
