申請日2010.07.21

　　公開(公告)日2011.02.09

　　IPC分類號B01D53/75; B01D53/83; C02F3/30; B01D53/52; B01D53/72; B01D53/78

　　摘要

　　一種污水處理除臭系統，調節池和兼氧池分別通過泵和快速流化床反應器的中部連接，快速流化床反應器和中間水槽連通，快速流化床反應器的上部和中間水槽出口連通，快速流化床反應器連接堿洗滌塔，堿洗滌塔和高效氧化除味器連通，高效氧化除味器的出口通過引風機連接在煙囪下部，兼氧池和調節池分別通過引風機和煙囪下部連通。采用本實用新型污水處理除臭系統，系統脫硫效率提高為96%～98%，使排放更加達標，大大提高了工人的工作環境質量和周圍居民的生活環境質量。

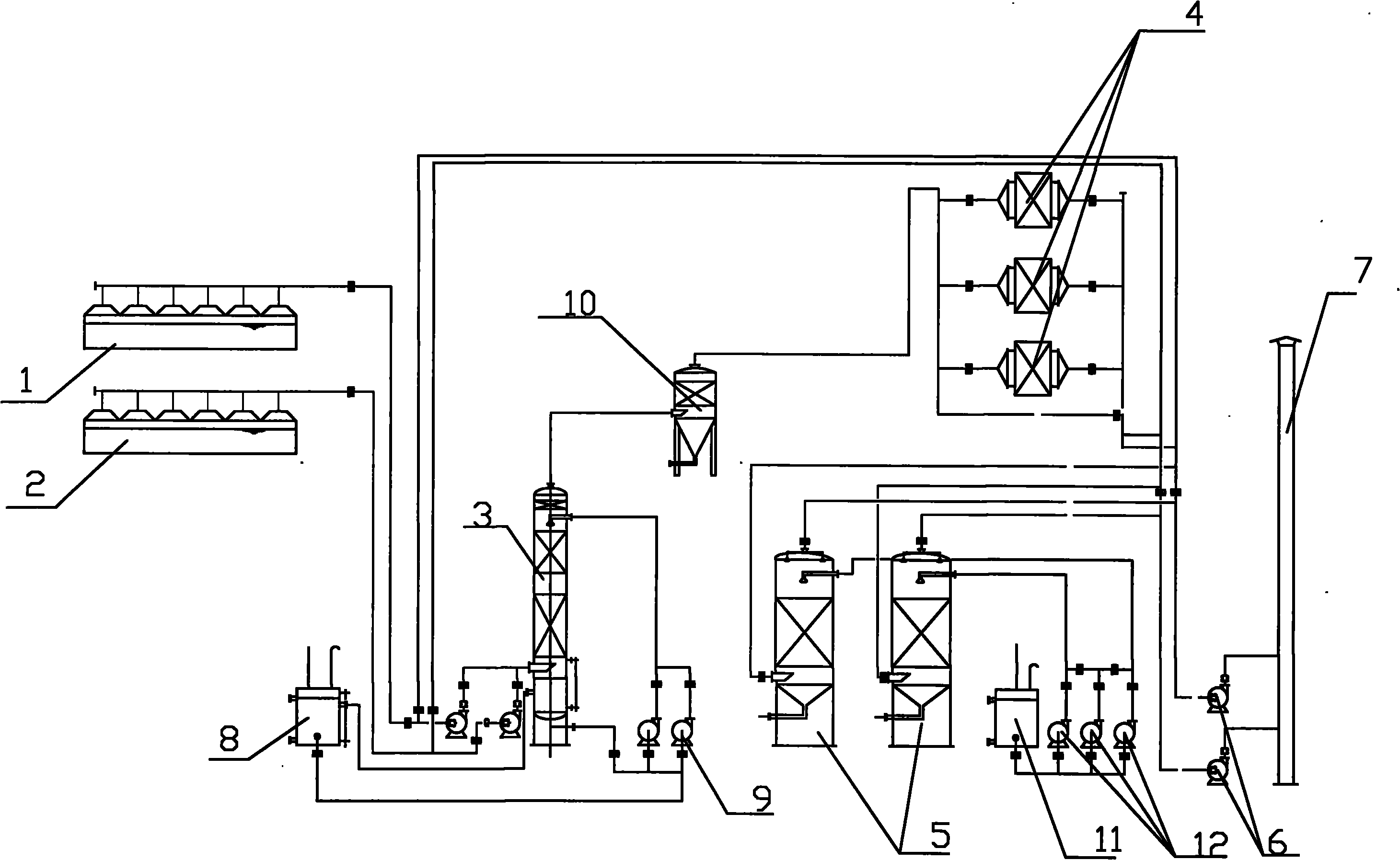

　　摘要附圖



　　權利要求書

　　1.一種污水處理除臭系統，包括集氣系統、脫硫系統和排放系統，其特征是：集氣系統包括調節池和兼氧池，調節池和兼氧池分別通過泵和快速流化床反應器的中部連接，快速流化床反應器的下部和中間水槽進口連通，快速流化床反應器的上部通過吸收循環泵和中間水槽出口連通，快速流化床反應器的上端連接堿洗滌塔中部，堿洗滌塔上端和高效氧化除味器的進口連通，高效氧化除味器的出口通過引風機連接在煙囪下部，兼氧池和調節池分別通過引風機和煙囪下部連通。

　　2.根據權利要求1所述的污水處理除臭系統，其特征是：調節池和兼氧池上均加設有蓋子。

　　3.根據權利要求1所述的污水處理除臭系統，其特征是：所述的快速流化床反應器頂部出口處設有氣固分離網。

　　4.根據權利要求1所述的污水處理除臭系統，其特征是：所述煙囪高度為30～40m。

　　5.根據權利要求1所述的污水處理除臭系統，其特征是：在高效氧化除味器和煙囪之間設有生物除臭裝置。

　　6.根據權利要求5所述的污水處理除臭系統，其特征是：所述的生物除臭裝置包括兩個并聯的生物塔，生物塔的上部分別通過生物塔水泵和水緩沖槽連通。

　　說明書

　　一種污水處理除臭系統

　　技術領域

　　本實用新型屬于一種污水處理系統，尤其涉及污水處理的除臭方面。

　　背景技術

　　我公司臭氣主要來源于工業廢水處理過程中，由于廢水中有機污染物高，硫酸根含量高，所以在厭氧和耗氧兩系統的處理反應過程中產生了大量有機氣體和硫化氫等混合惡臭氣體，現有的污水處理系統除臭效果不很明顯，對工人的工作環境和生態環境不能做到足夠的保護。現行脫硫處理多采用濕法脫硫，用20%的廢堿去中和有機氣體和硫化氫等臭體，由于洗滌塔內采用的是空心球填料，時間長了以后大量的結晶析出后附在空心球上，造成空隙球堵塞，如不及時清洗會造成洗滌塔效率下降，清洗起來工作量又會很大。原來操作人員都認為濕法脫硫?qū)τ谖鬯�處理除臭已�?jīng)夠用，并且不適宜加入干法脫硫工序。

　　實用新型內容

　　本實用新型的目的是提供一種干法和濕法相結合的污水處理除臭系統。

　　為了達到上述目的采用以下技術方案：一種污水處理除臭系統，包括集氣系統、脫硫系統和排放系統，集氣系統包括調節池和兼氧池，調節池和兼氧池分別通過泵和快速流化床反應器的中部連接，快速流化床反應器的下部和中間水槽進口連通，快速流化床反應器的上部通過吸收循環泵和中間水槽出口連通，快速流化床反應器的上端連接堿洗滌塔中部，堿洗滌塔上端和高效氧化除味器的進口連通，高效氧化除味器的出口通過引風機連接在煙囪下部，兼氧池和調節池分別通過引風機和煙囪下部連通。

　　調節池和兼氧池上均加設有蓋子。

　　所述的快速流化床反應器頂部出口處設有氣固分離網。

　　所述煙囪高度為30～40m。

　　在高效氧化除味器和煙囪之間設有生物除臭裝置。

　　所述的生物除臭裝置包括兩個并聯的生物塔，生物塔的上部分別通過生物塔水泵和水緩沖槽連通。

　　采用本實用新型污水處理除臭系統，系統脫硫效率由傳統方法的47%～59%提高為96%～98%，并且該系統中干法和濕法相結合，還加入了生物除臭裝置，使排放更加達標，大大提高了工人的工作環境質量和周圍居民的生活環境質量。
